仓库托盘负载额定2000kg堆垛机设计

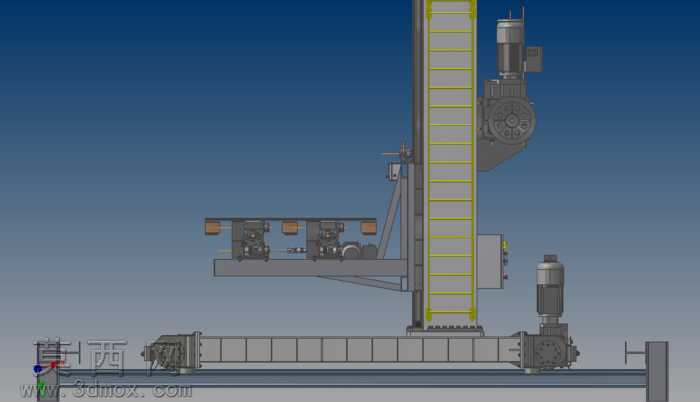

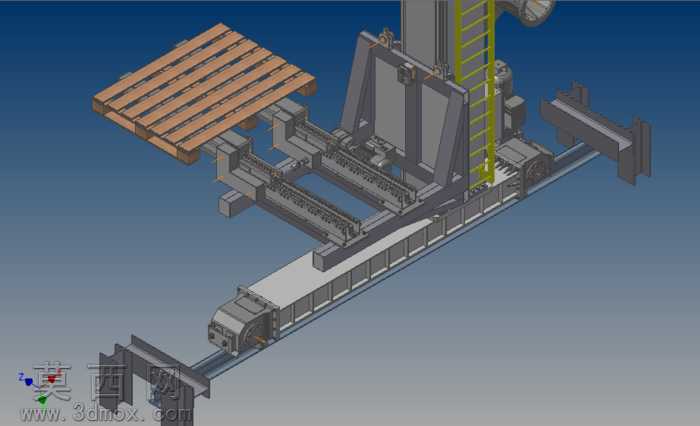

本堆垛机三维模型采用专业三维建模软件完成全参数化构建，建模过程严格遵循仓储堆垛设备的实际工程设计逻辑，从底部行走基座、垂直升降立柱到水平伸叉载货台均按照真实机械结构比例搭建，各部件间的装配约束完全匹配实际设备的运动逻辑，可直观模拟行走、升降、货叉伸缩的全流程作业动作。模型渲染阶段针对不同部件赋予了贴合工业实际的材质属性：底部行走机构的金属机架采用哑光冷轧钢材质，还原设备厚重的承重质感；垂直升降立柱表面做了工业漆面处理，搭配醒目的黄色安全警示爬梯标识，符合仓储设备的安全设计规范；顶部及侧部的驱动电机、传动齿轮组做了金属机壳与传动部件的材质区分，清晰展现动力传输的结构布局；水平载货台的货叉部件做了耐磨合金材质表现，突出其频繁伸缩作业的耐磨属性。结构设计上，该堆垛机针对支付仓库托盘作业场景做了专项适配，底部行走机构采用双端支撑导向结构，保障长距离巷道行走的稳定性；垂直立柱采用高强度箱型梁结构，可承受额定2000千克负载下的升降弯矩，避免高位作业时的结构形变；载货台配备双伸位货叉结构，可实现双侧货架的托盘取放作业，提升仓储空间利用率；驱动系统采用分层布置方案，行走、升降、伸叉动作分别配置独立驱动单元，配合传动结构实现各动作的精准调速与定位。设计思路围绕仓库托盘搬运的核心需求展开，以额定2000千克负载为核心设计指标，在结构强度校核阶段针对满载工况下的各受力部件做了仿真验证，确保机架、立柱、货叉等核心承重部件的应力、形变参数均在安全阈值内；同时兼顾设备的作业效率与安全性，在结构布局上预留了传感器、安全限位部件的安装位置，可适配自动化仓储系统的对接需求，整体模型完整还原了仓储堆垛起重机的核心结构与设计逻辑，可用于设备结构展示、原理教学及方案沟通使用。
