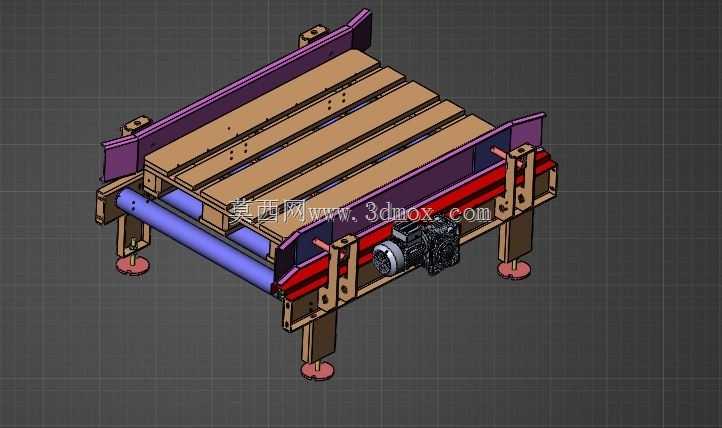

链式托盘输送设备结构设计

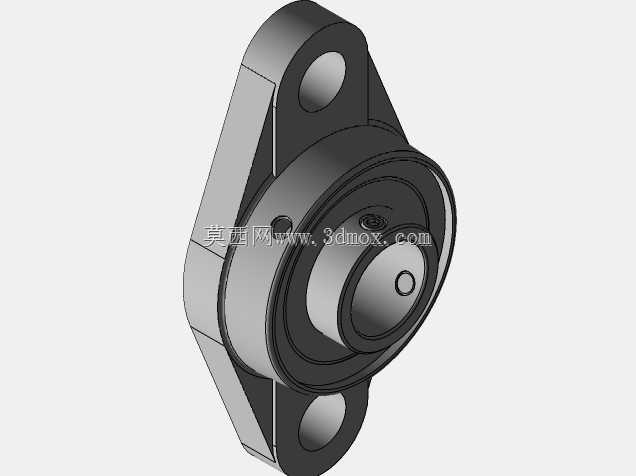

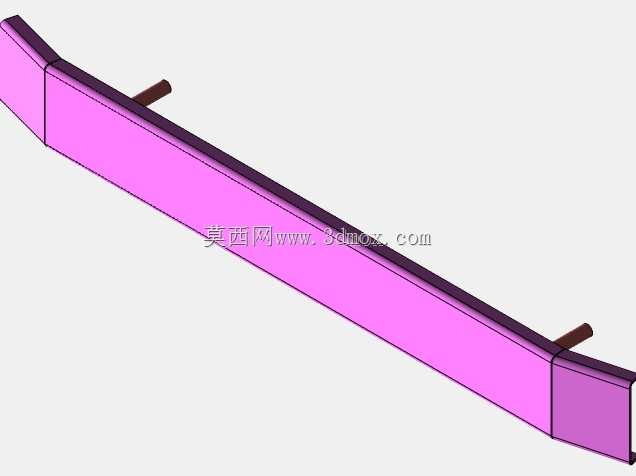

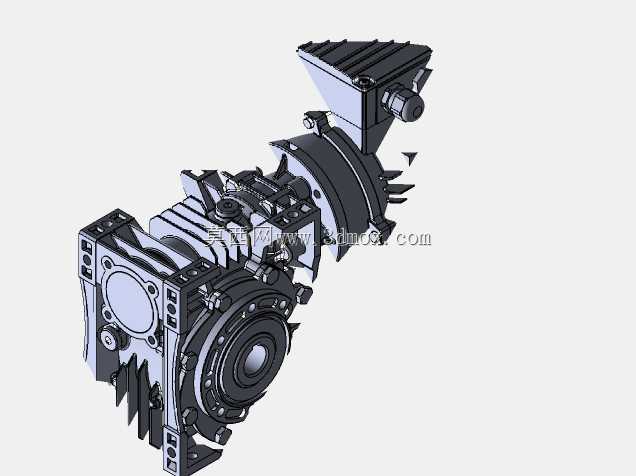

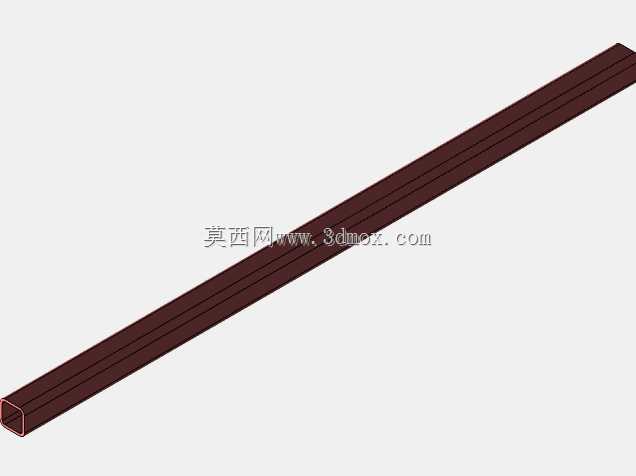

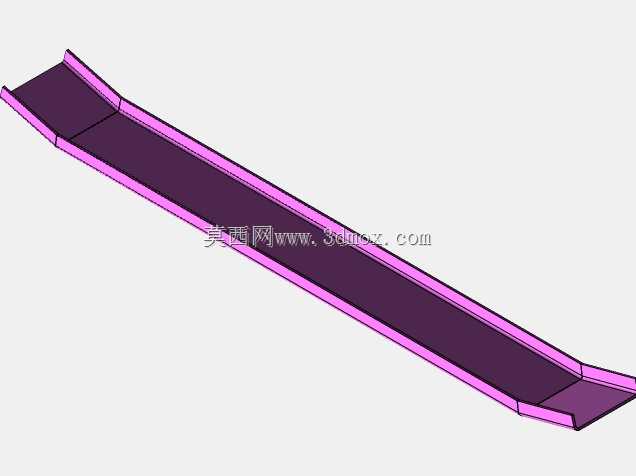

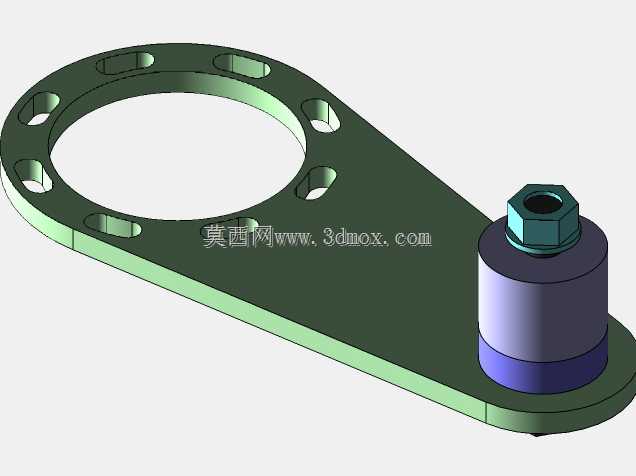

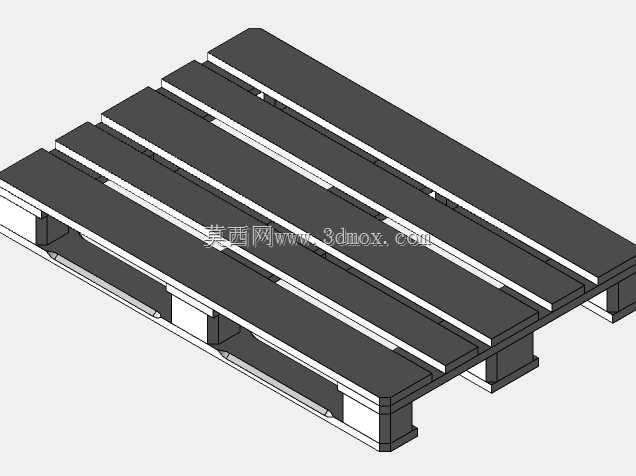

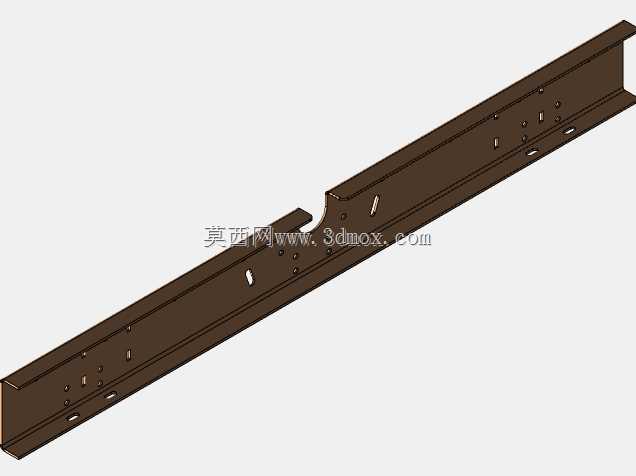

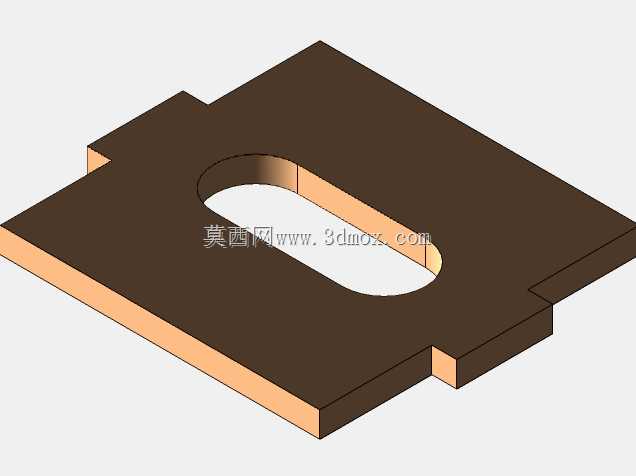

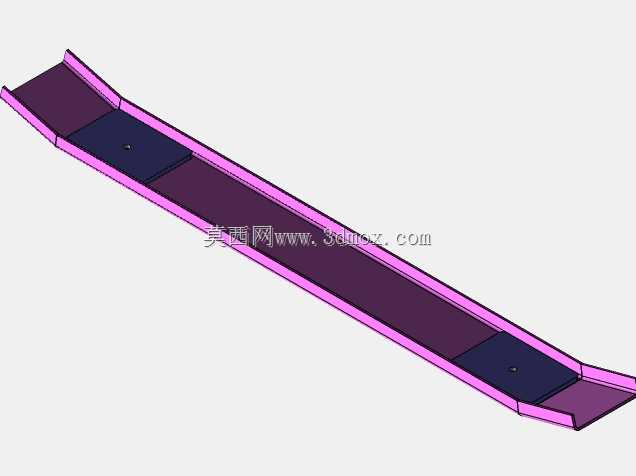

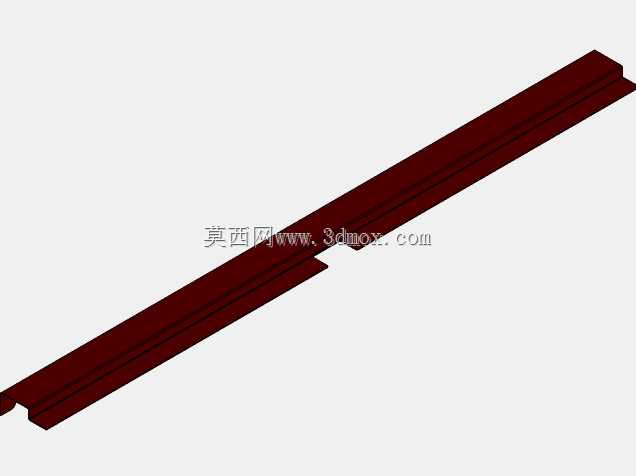

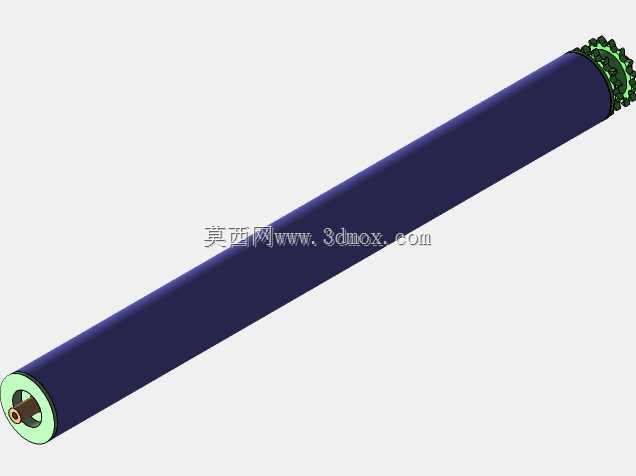

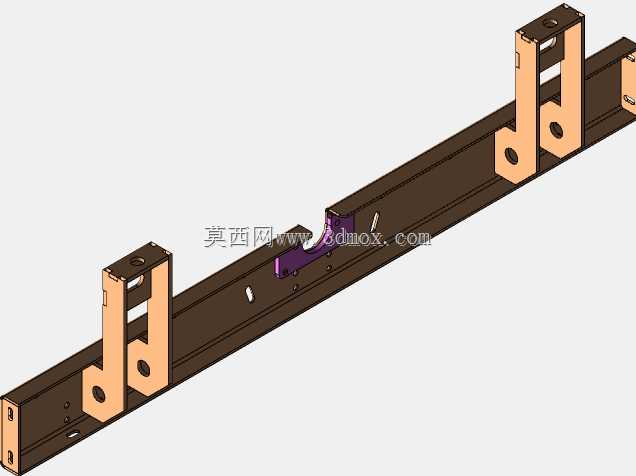

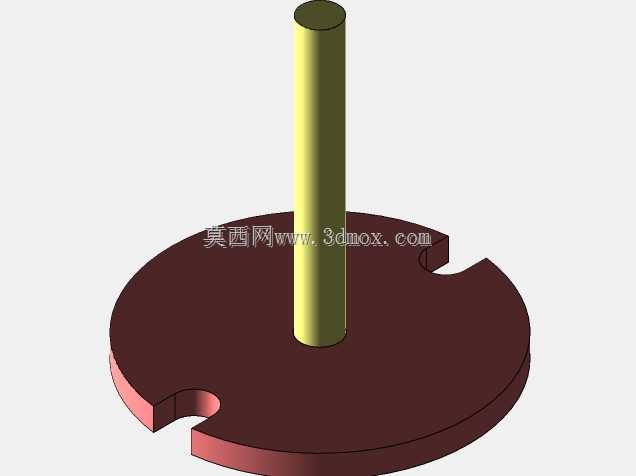

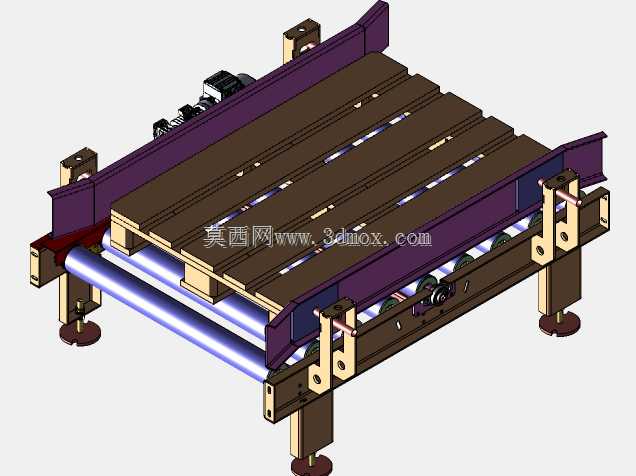

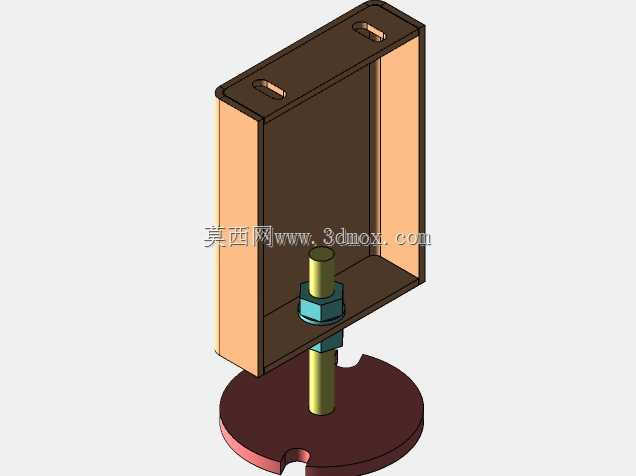

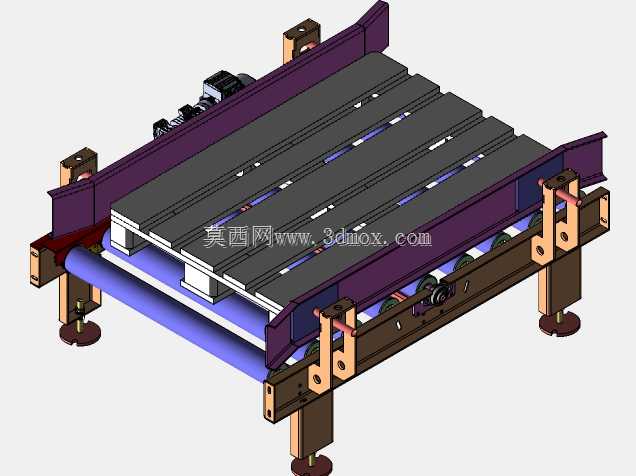

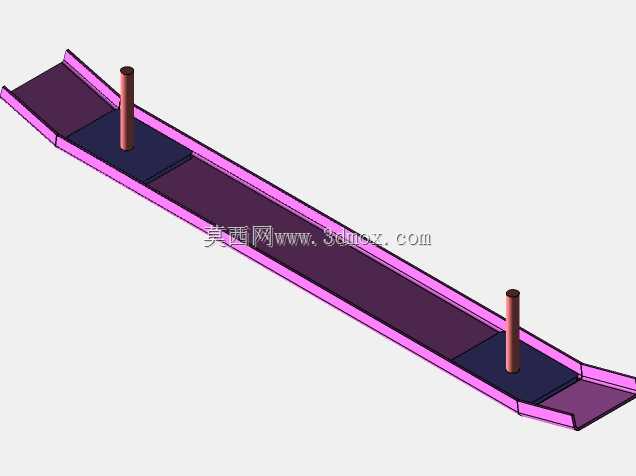

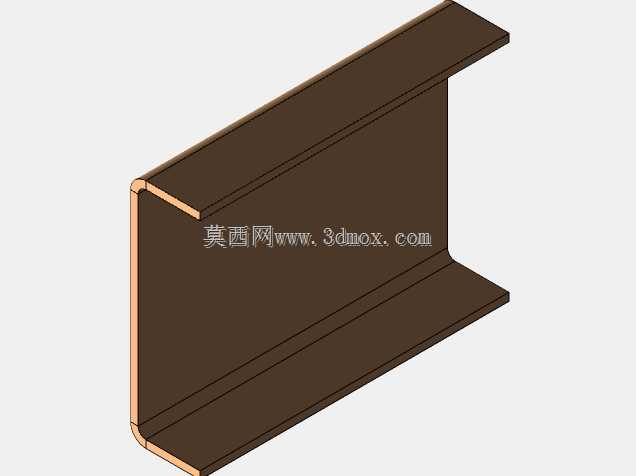

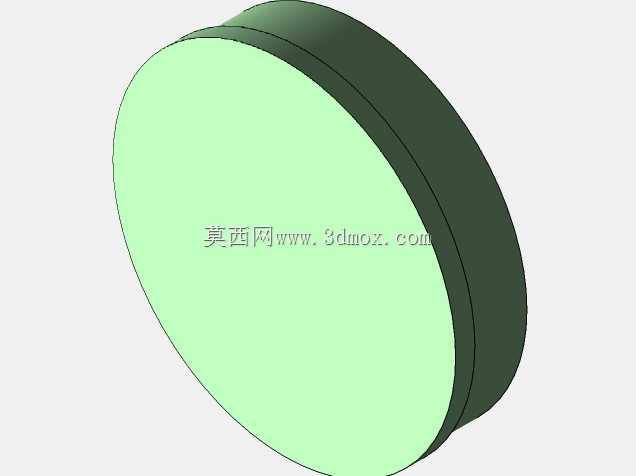

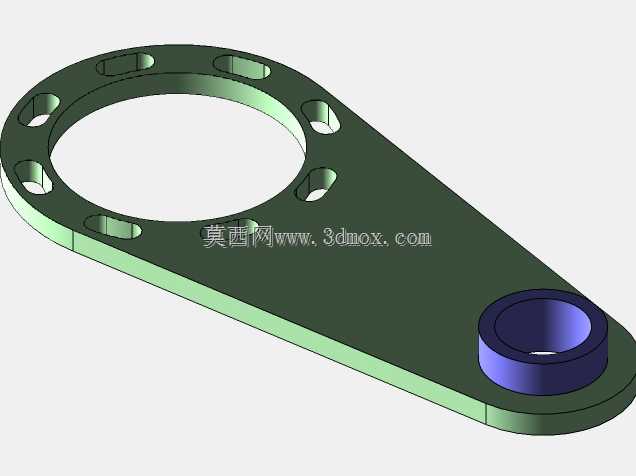

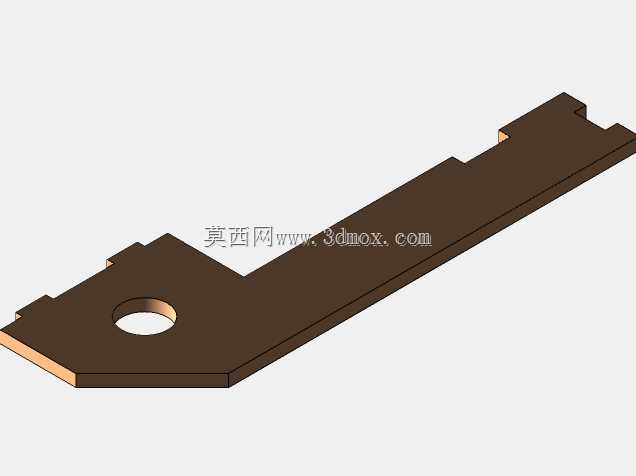

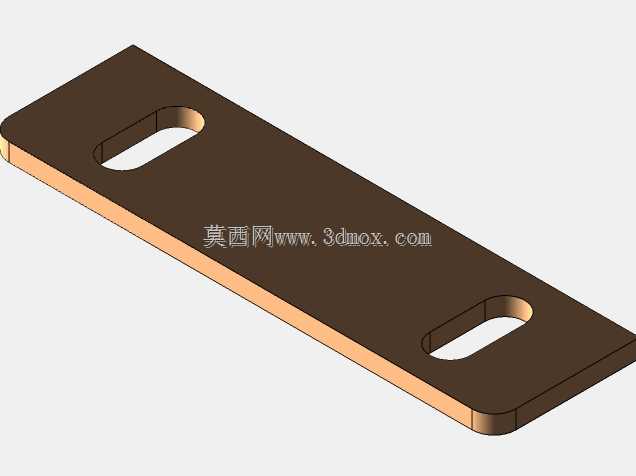

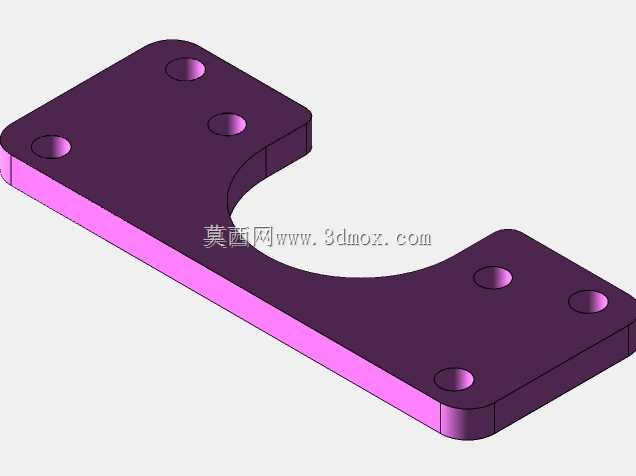

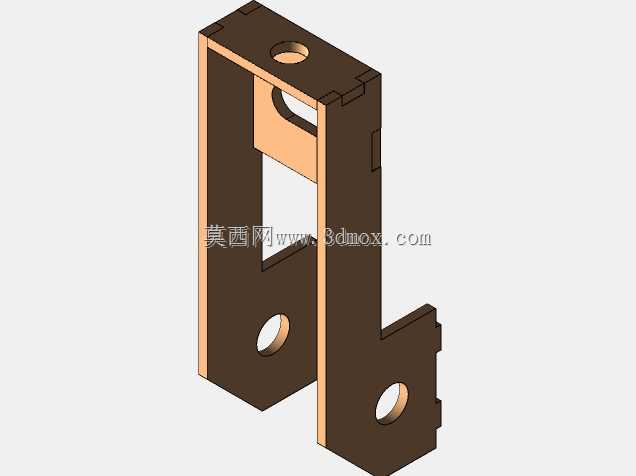

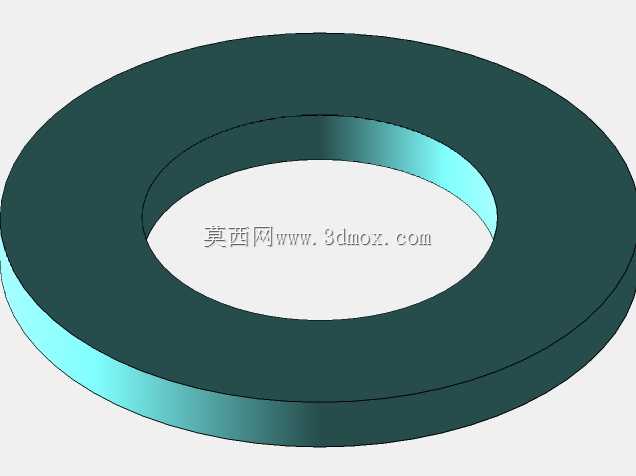

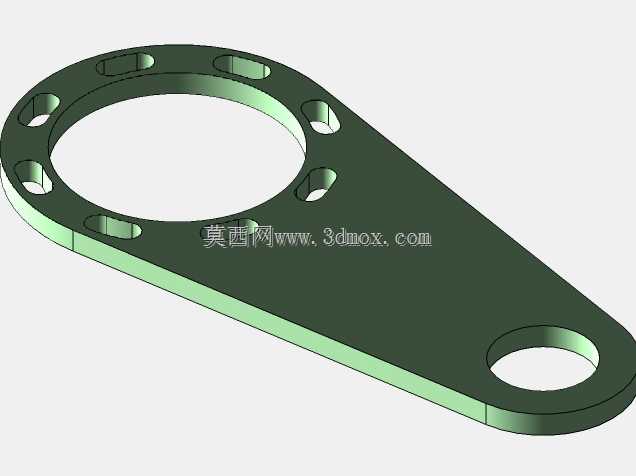

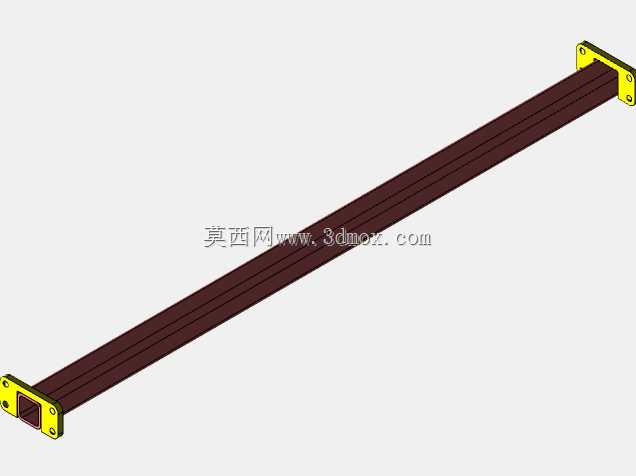

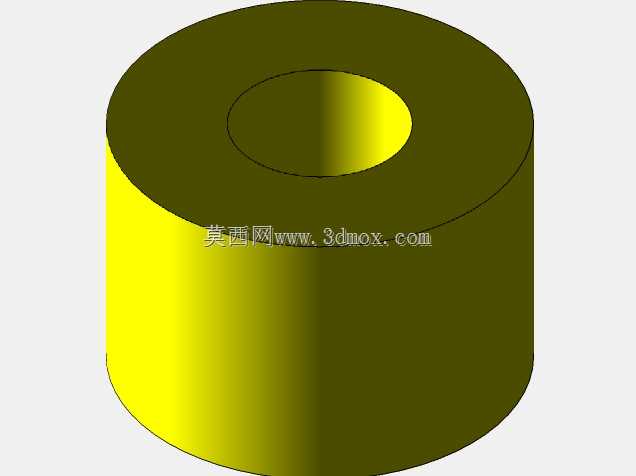

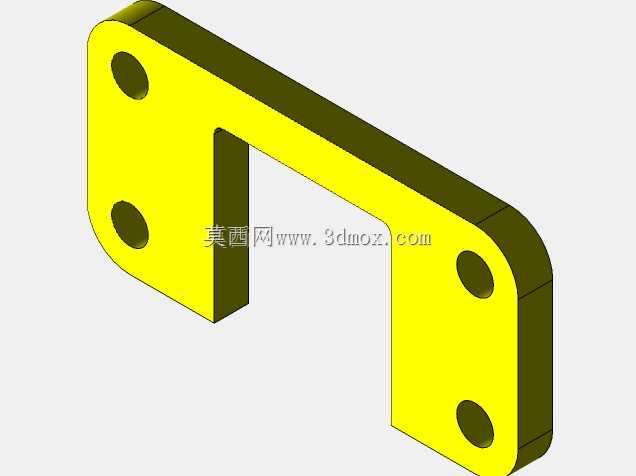

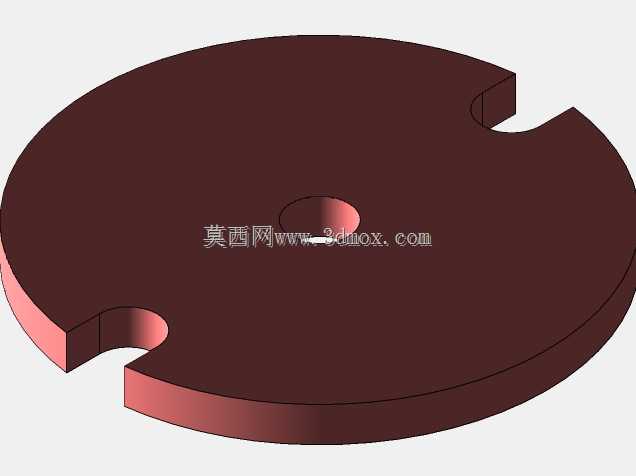

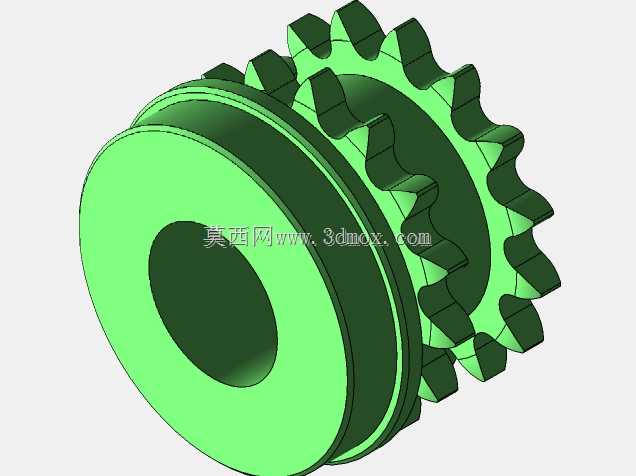

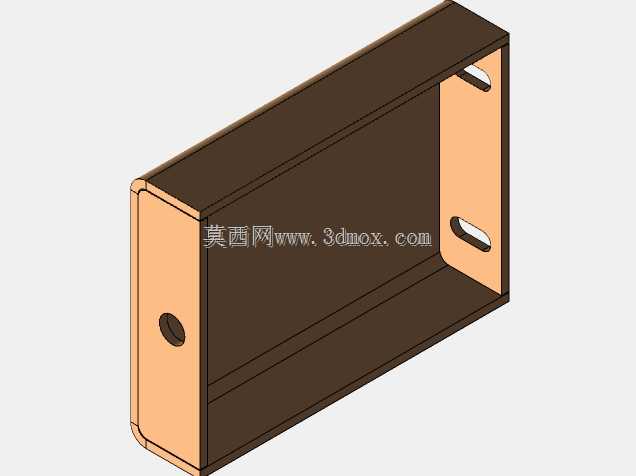

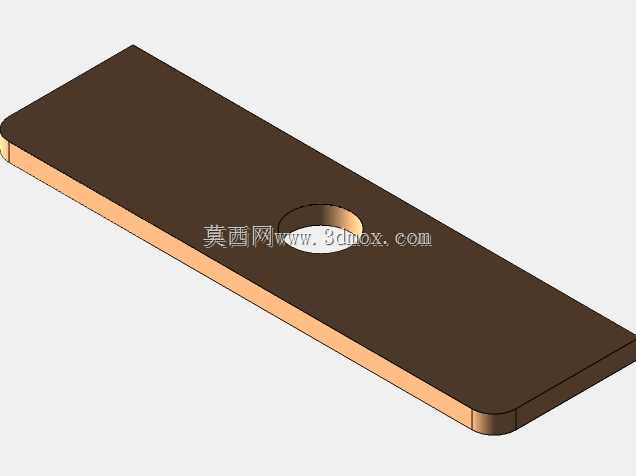

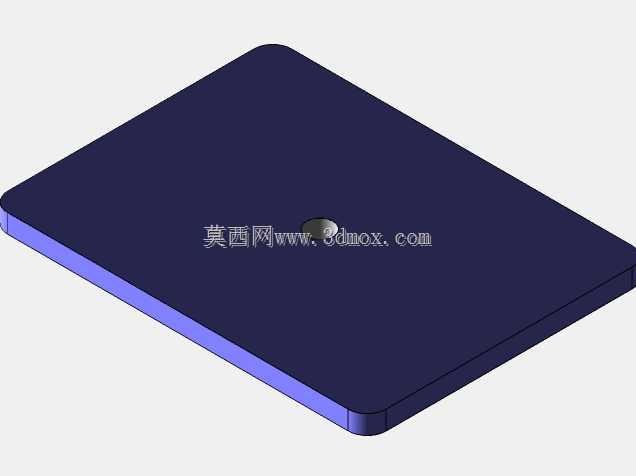

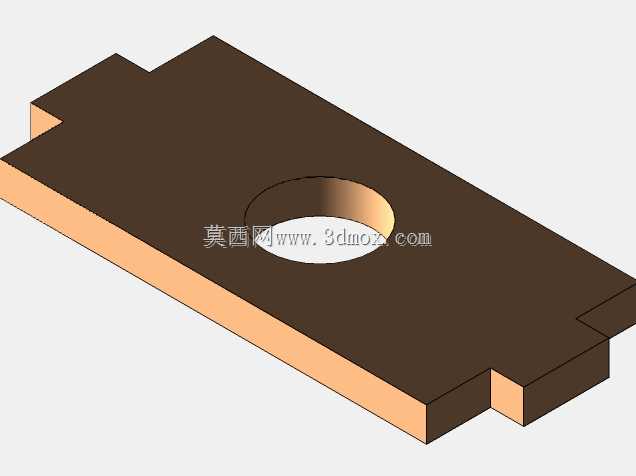

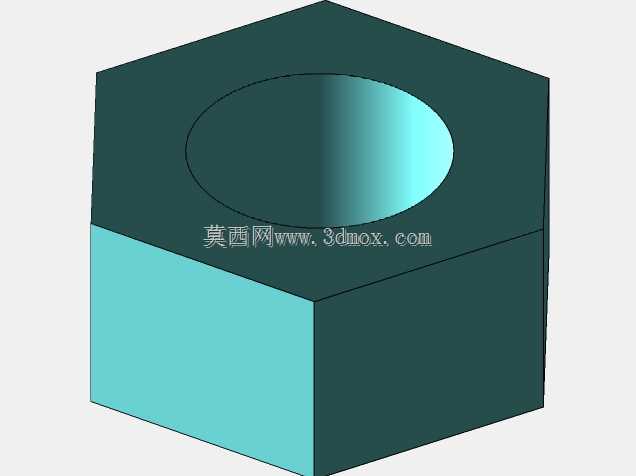

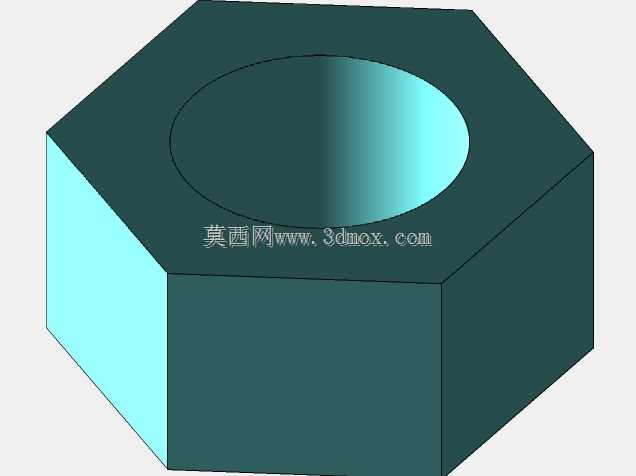

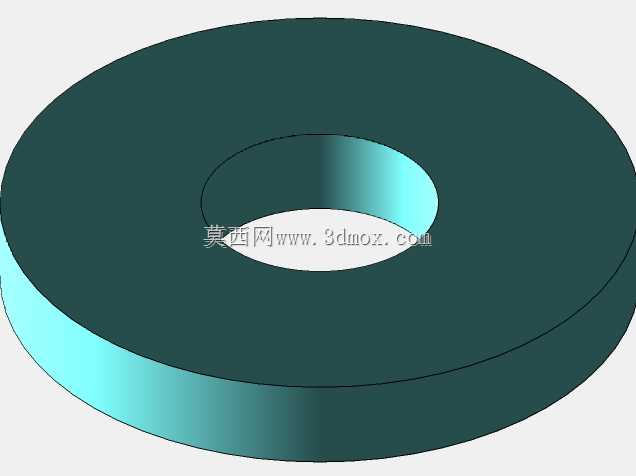

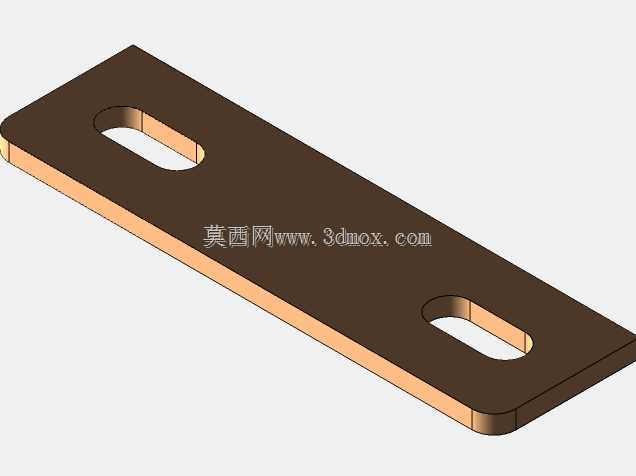

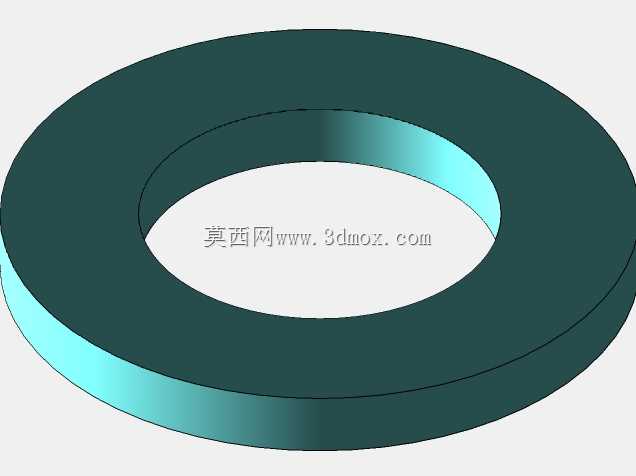

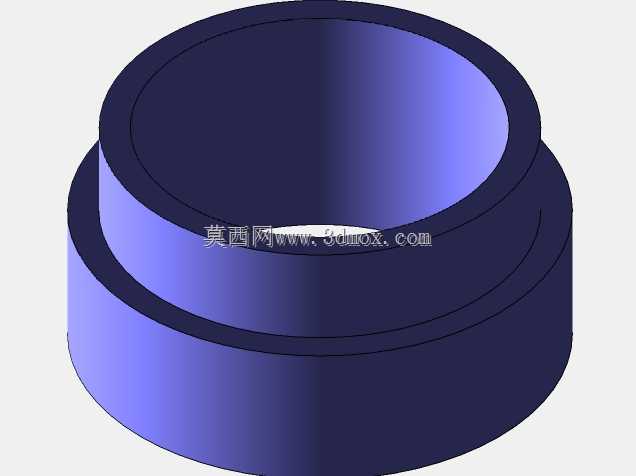

车间现场的托盘输送线常出现卡滞、托盘偏移、支脚沉降的问题，根源在于常规设计未兼顾重载下的机架形变与装配公差累积。这款链式托盘输送机的侧挡采用分段式折弯结构，没有用整根通长型材，避免长尺寸件焊接后出现的侧弯变形，每段侧挡通过三个螺栓与机架纵梁连接，安装时可单独调整单侧挡边的平行度，抵消型材下料的尺寸误差，托盘运行时不会因为挡边间距不均出现剐蹭卡滞。承载托板采用多根平行木条排布，木条之间预留3mm间隙，既减轻整体自重，也能让托盘底部的杂物从间隙掉落，不会积存在输送面引发凸起卡料，木条两端嵌入侧挡的卡槽内，不用额外打钉固定，后期磨损后可单独抽换，不用拆解整段输送面。传动辊筒采用两端带座轴承的安装方式，轴承座与机架之间预留0.5mm的调整垫片位，装配时可通过增减垫片调整辊筒的水平度，避免链条传动时出现单边受力拉长的问题，驱动电机直接集成在机架侧端的安装板上，电机输出轴与主动辊筒通过联轴器直连，省去了额外的链轮传动层级，减少了传动环节的功率损耗，也降低了多组链轮同轴度调整的装配难度。四个支撑脚采用带防滑垫的可调结构，螺杆调节行程达到50mm，安装在不平整的车间地面时，可单独调整每个支脚的高度，让整个输送面保持水平，不会因为地面沉降导致托盘向一侧滑移。侧挡两端做了向外的圆弧翻边，托盘进入输送段时就算有小幅偏移，也能顺着圆弧导正，不会直接撞击挡边端部造成结构变形。链条张紧结构设计在机架端部的滑槽内，松开固定螺栓即可滑动调整张紧座位置，不用拆解辊筒就能完成链条张紧度调节，日常维护时单人即可操作，不需要额外吊装设备。机架纵梁采用折弯钢板焊接结构，内部在辊筒安装位焊接了加强筋，重载托盘压在输送面上时，纵梁的形变量控制在0.2mm以内，不会因为长期负载出现下弯变形，保证链条始终在同一平面内运行，减少跳齿风险。
