24BYJ48减速式步进电机结构设计

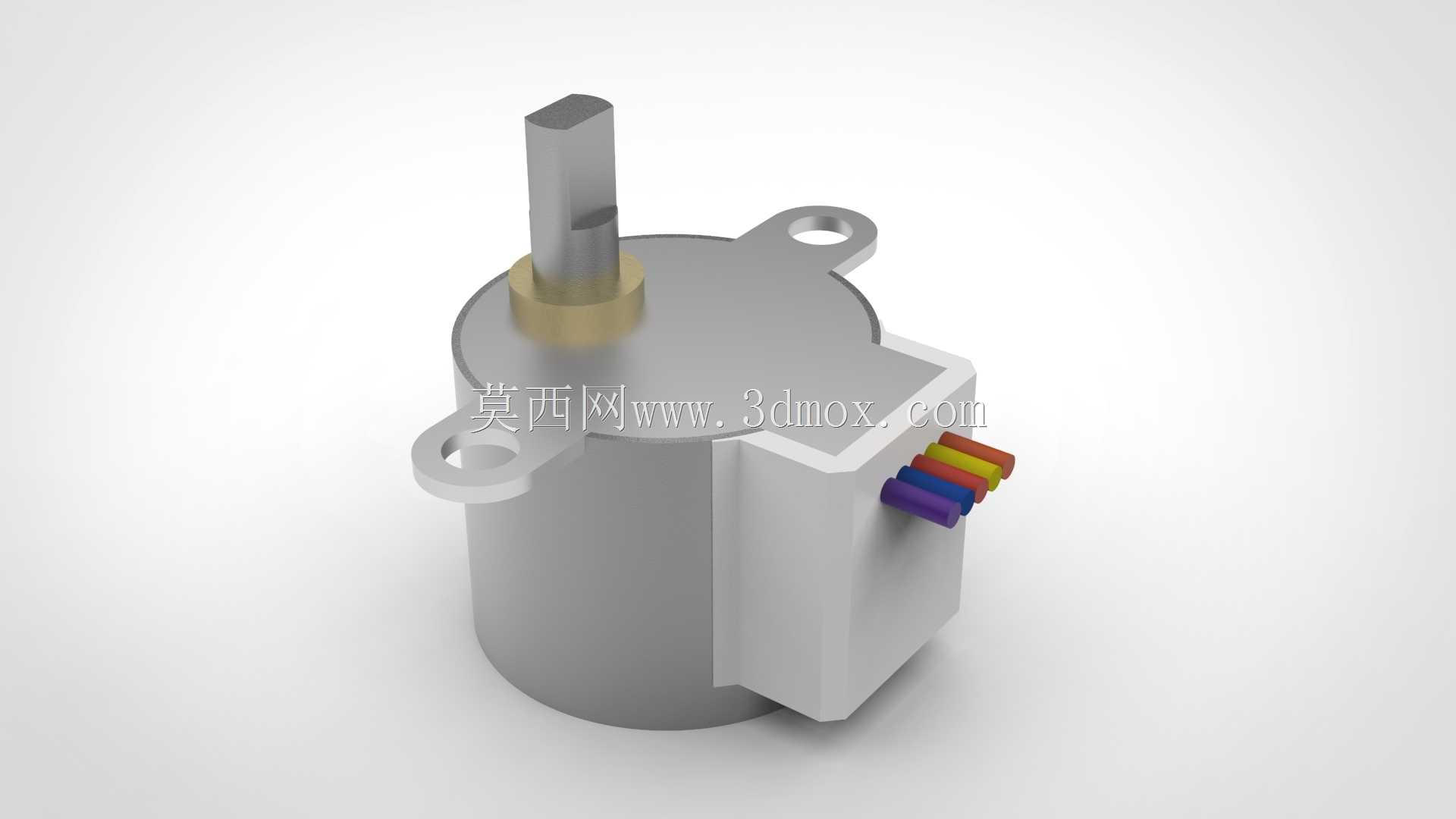

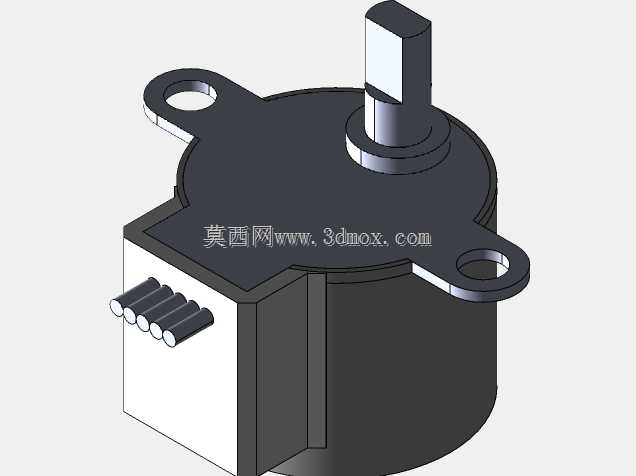

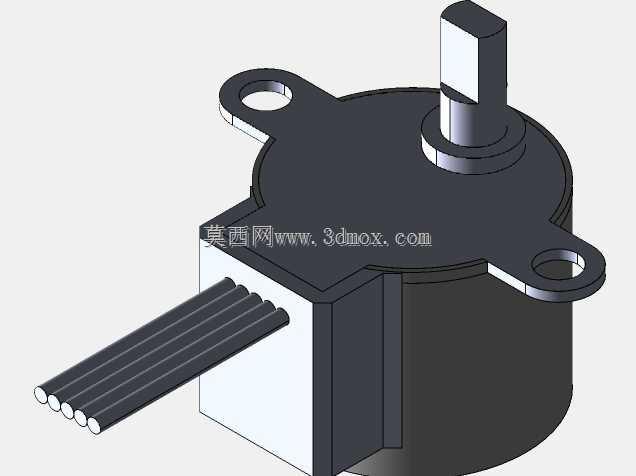

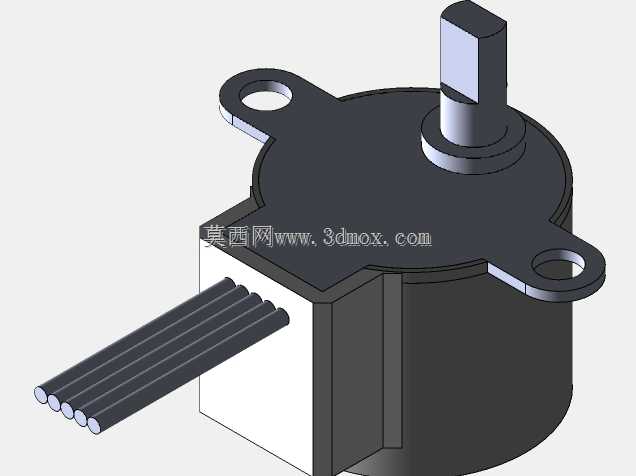

小型步进电机在嵌入式智能硬件里常遇到输出扭矩不足、安装定位偏移的问题，这款24BYJ48机型的结构设计刚好针对这些现场痛点做了针对性适配。机身上的两个带孔安装耳，孔位同轴度公差控制在0.02mm以内，安装时不需要额外配做定位销，直接用M3螺丝就能固定在PCB板或者塑料支架上，不会出现运转时整机共振偏移的情况。输出轴的扁位结构做了倒角过渡，和配套的塑料齿轮、舵盘装配时，不会因为硬接触刮伤配合面，轴向窜动间隙控制在0.1mm以内，既保证运转时没有卡滞，又能避免负载晃动带来的步距角误差。侧边的出线端做了阶梯式挡边，四根彩色引线嵌在挡边的卡槽里，装配时不会因为拉扯导线把内部线圈的焊点扯脱，哪怕是在频繁震动的小型移动设备里，引线连接的可靠性也能得到保障。机身的圆柱外壳和侧边的线圈塑封座做了卡扣式咬合结构，不需要额外打胶固定，拆解维护时只需要用平口螺丝刀轻轻撬开卡扣就能分开外壳和内部组件，维修更换减速齿轮组的时候不会损伤外壳的配合面。输出轴根部的铜衬套和外壳的配合间隙做了微米级的适配，长时间正反转切换时不会出现轴部磨损导致的偏心问题，哪怕是连续运转上千小时，输出轴的径向跳动量也能控制在允许范围内。出线端的四根导线用不同颜色做了相序区分，接线时不需要对照说明书逐根测量，直接按颜色对应驱动板的接线端子就能完成接线，能大幅降低实训装配时的接错线概率。机身外壳的哑光塑面处理，在做整机装配的视觉检测时不会出现反光过曝的问题，自动化产线的视觉定位系统能精准识别安装耳的孔位，自动锁螺丝的工序良率能提升不少。内部减速齿轮组的每一级传动比都做了匹配优化，输出端的扭矩能满足小型云台、智能门锁、自动窗帘这类低转速大扭矩的场景需求，不会出现丢步或者堵转的情况。
