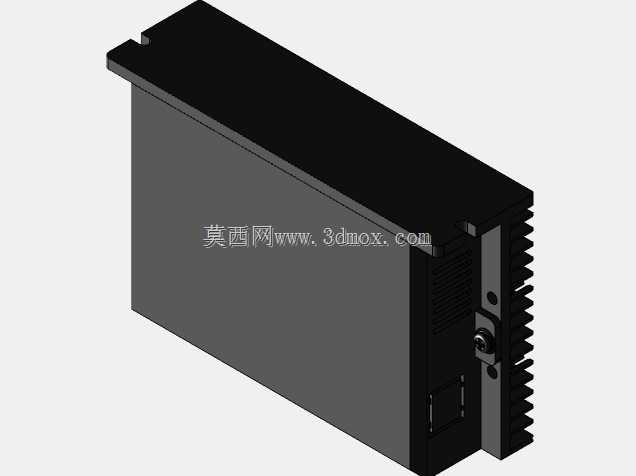

雷赛DM856步进驱动器结构还原

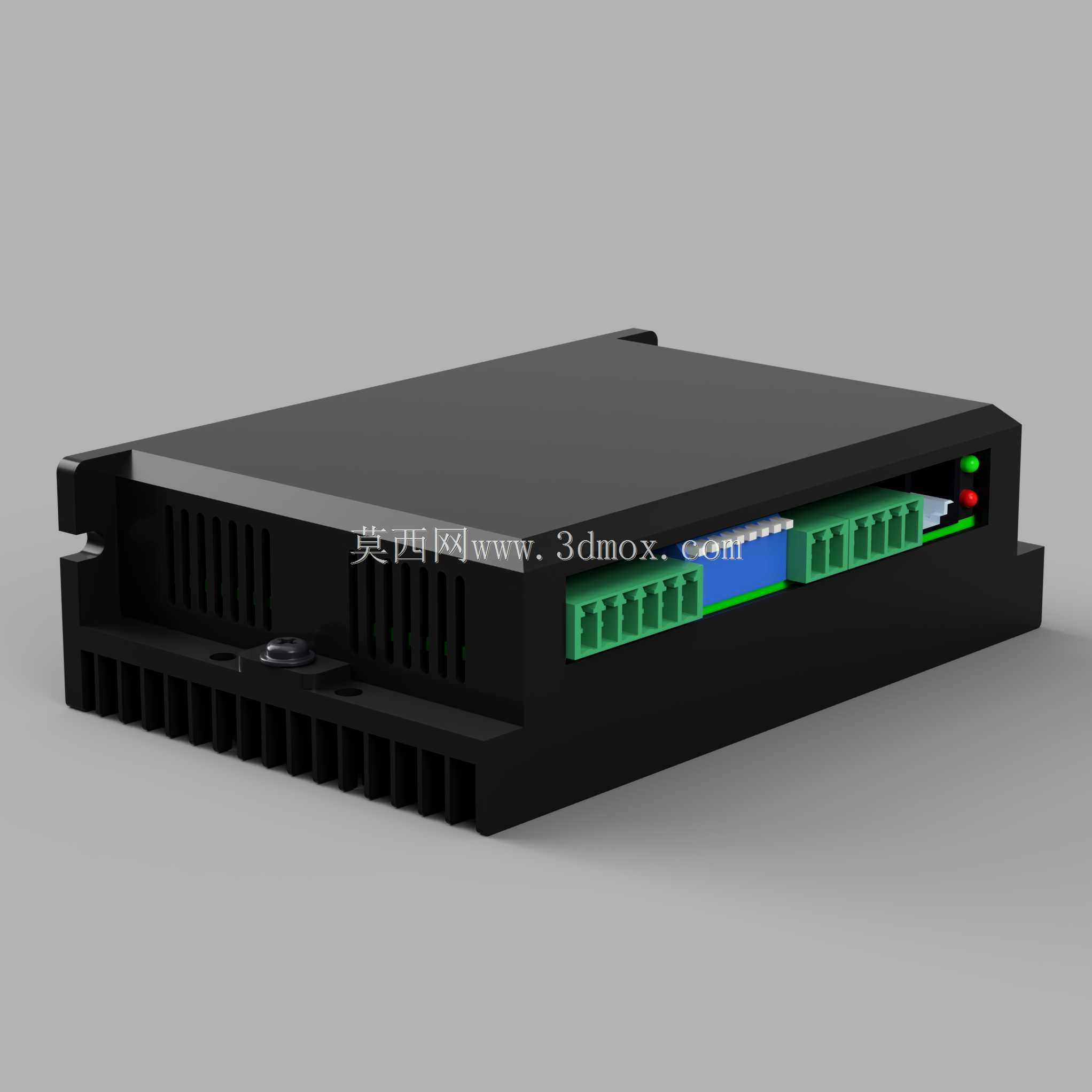

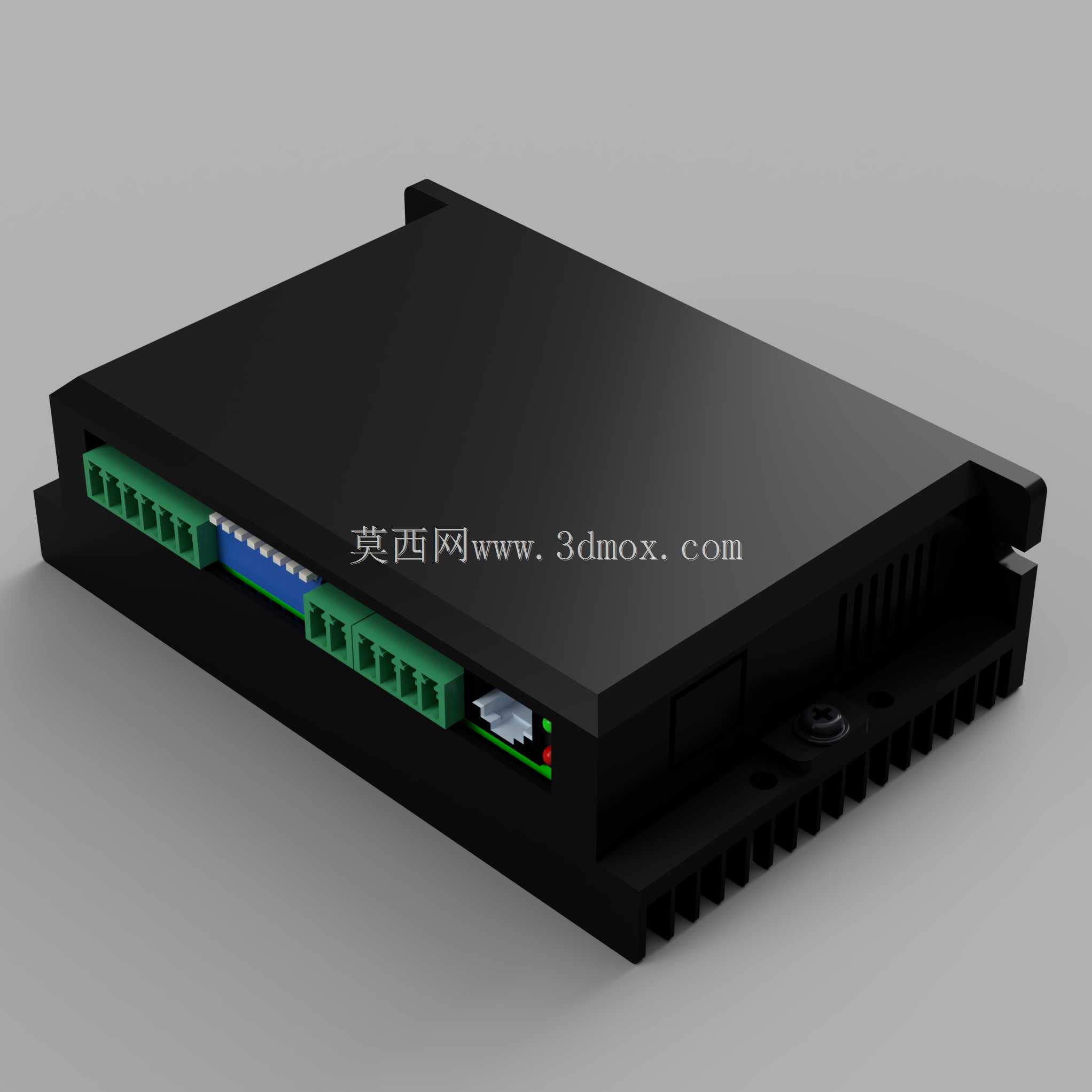

车间里批量替换旧款步进驱动时，常碰到外壳散热鳍片积灰卡滞、接线端子排对位偏差导致插针弯折不导通的问题，这款步进驱动器的三维还原，完全围绕现场装配与后期维护的实际痛点做细节校准。侧边绿色接线端子的每一个插针孔位，都按照实物插拔的公差带做了0.1mm的偏移预留，不会出现模型里严丝合缝，实际装配时端子排插到底却和外壳侧边挡边干涉的情况，端子旁的蓝色拨码档位块，每一档的卡位凸点都做了还原，调试时拨码的段落感能在虚拟装配里提前预判，不用等实物打样后再返工修改外壳开孔位置。

外壳主体的黑色铝合金壳体，散热鳍片的间距特意做了0.2mm的加宽处理，对应车间多金属粉尘的工况，不会因为鳍片过窄导致积灰结块堵死散热通道，壳体边角的倒角不是统一的圆角，靠近安装固定孔的位置做了小尺寸直边避让，贴装设备安装板时，不会因为倒角过大导致固定螺丝的垫片压合面积不足，长期运行出现螺丝松脱的隐患。侧面的信号接口旁，红绿状态指示灯的透光孔做了沉台处理，模拟实物里导光条的安装空间，虚拟布线时能提前预留指示灯的走线位置，不会出现线束挤压导光条导致灯光显示偏位的问题。

底部的安装固定脚位，每个孔位的同轴度公差按照实物的冲压成型精度做了偏移设置，不是完全对称的理想孔位，装配到电控箱安装板时，能提前验证孔位对位的容错空间，避免批量安装时出现个别驱动器孔位对不上螺丝的情况。壳体表面的细微拉丝纹理还原，不是为了渲染效果做的装饰，而是对应铝合金外壳阳极氧化后的实际表面粗糙度，做热仿真时能更准确计算壳体表面的热辐射效率，提前预判长时间高负载运行时的外壳温度区间，不用等样机测试时再调整散热片的数量。

接线端子的防脱卡扣结构也做了完整还原，卡扣的弹性形变范围按照塑料件的实际韧性做了参数设置，虚拟插拔时能模拟卡扣卡紧的力度，避免实际使用时因为卡扣过松导致运行中线束受震动脱落，引发设备停机故障。
