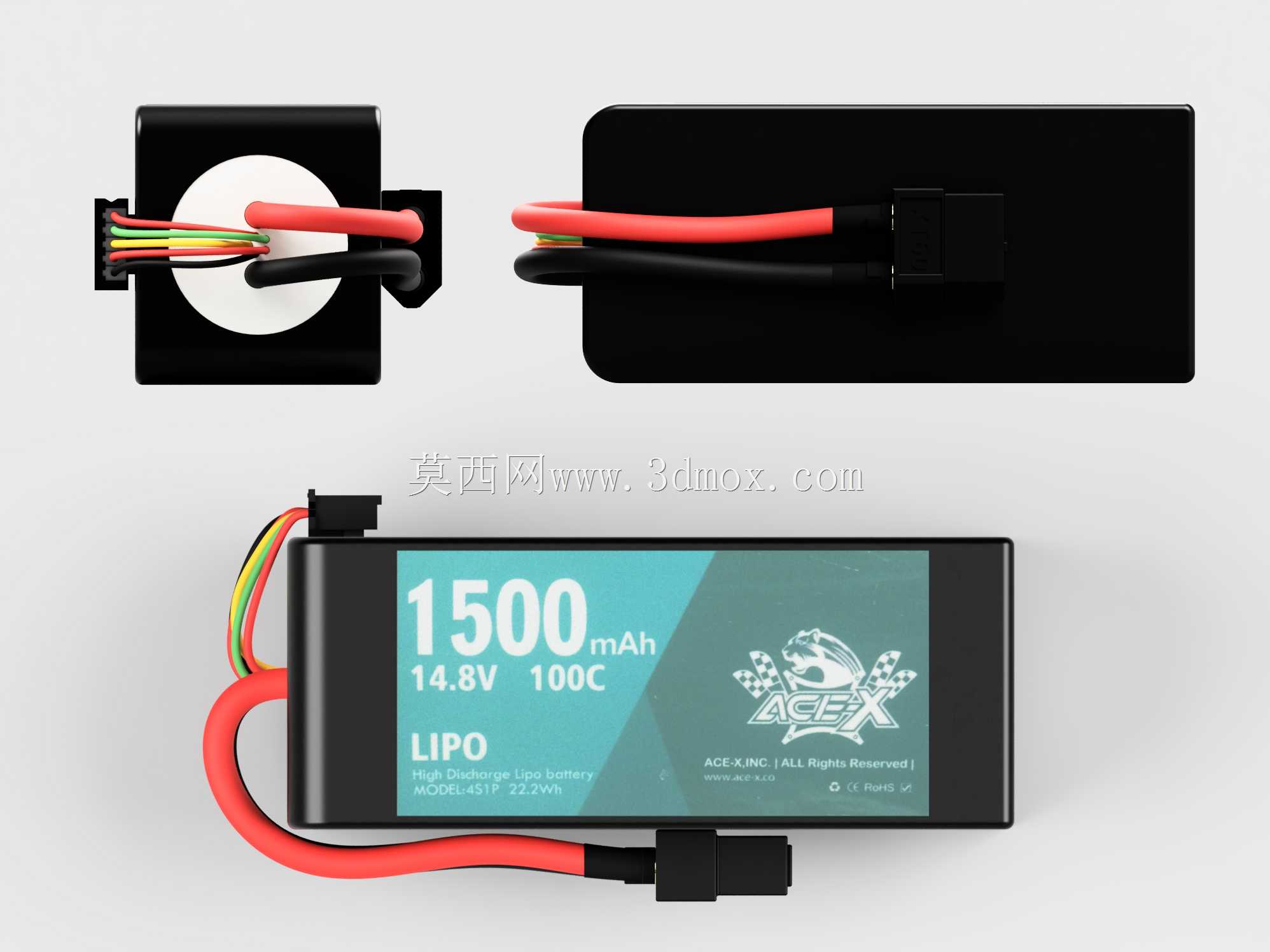

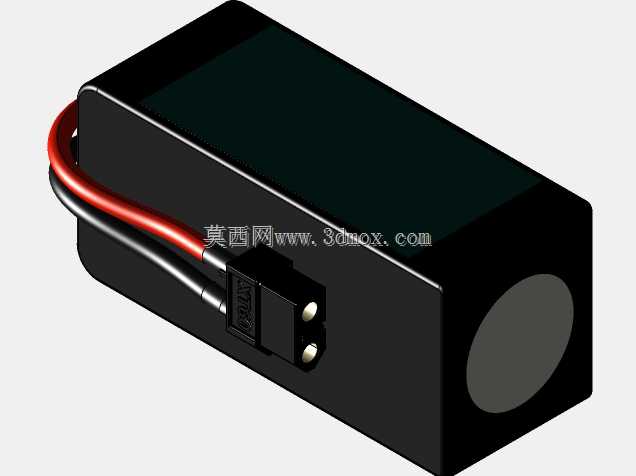

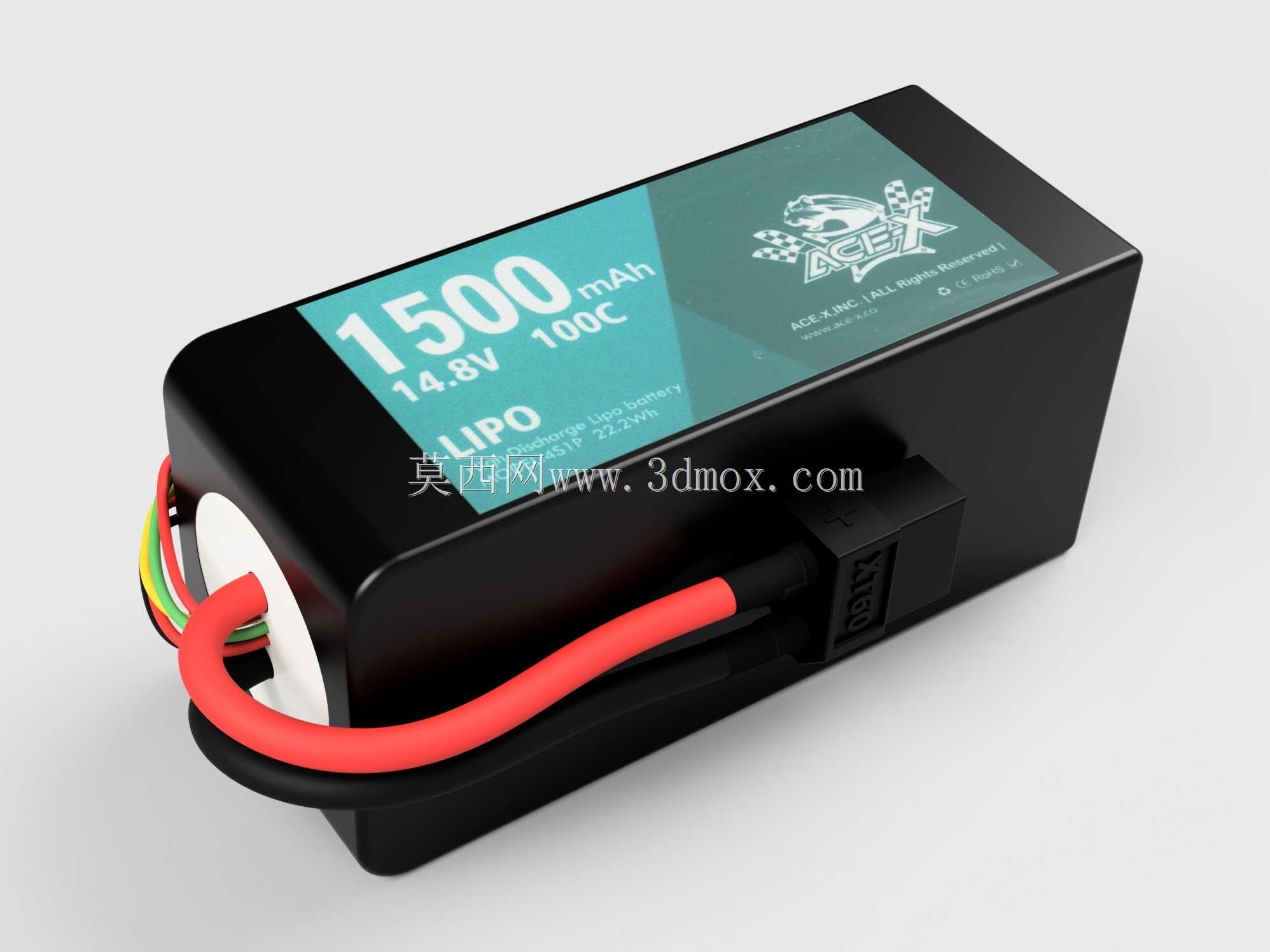

FPV竞速用高倍率锂聚合物动力锂电池

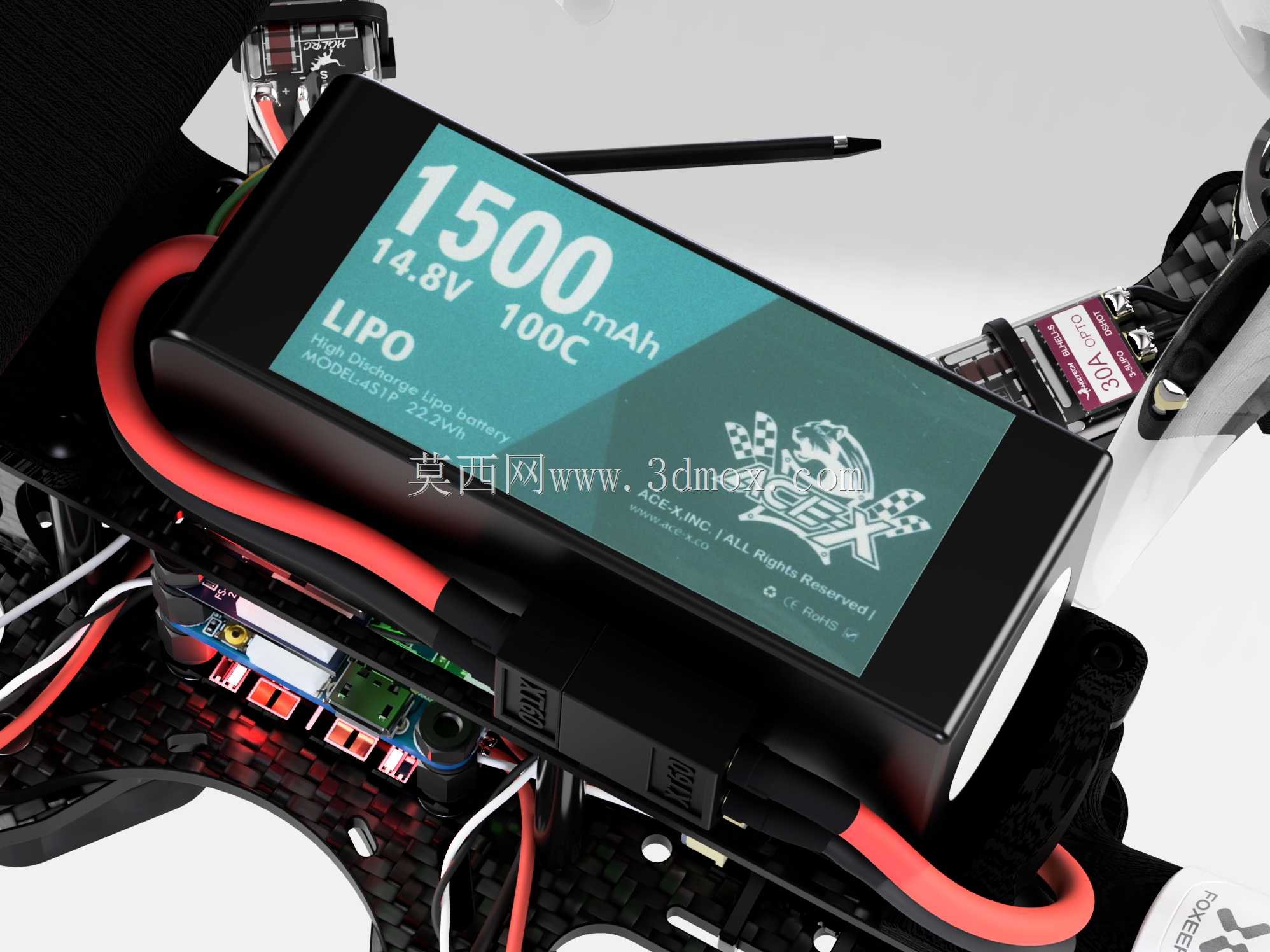

FPV穿越机竞速飞行时，动力锂电池的放电压降、出线抗弯折能力、接插件配合公差直接决定飞行上限，不少炸机事故都源于电池结构设计的隐性缺陷。这款4S锂聚合物电池的结构设计，完全围绕竞速场景的极端工况做了针对性优化。电芯堆叠时特意在极耳引出端预留了1.2mm的缓冲间隙，避免大电流持续放电时电芯发热膨胀，挤压极耳导致虚焊脱开，以往不少同规格电池在200C突发放电时，极耳位置温升会比电芯本体高12℃以上，这个间隙能让极耳区域的空气形成自然对流，把温差控制在4℃以内。外壳采用磨砂阻燃PC材质，边角做了R3的圆弧过渡，没有尖锐棱角，穿越机炸机触地时，外壳不会像直角结构那样出现应力集中开裂，哪怕以60km/h的速度擦碰硬质地面，外壳形变也不会挤压到内部电芯。出线位置做了内嵌式的应力释放结构，红黑动力线和平衡充插头的引线从外壳内部的硅胶护线圈穿出，护线圈和线材之间做了0.3mm的过盈配合，飞行中频繁的急转、翻滚拉扯线材时，应力会被护线圈吸收，不会直接传导到内部焊点，以往炸机后常见的线材根部扯断、焊点脱开问题，在这个结构下出现概率能降低八成以上。XT60插头的固定座和外壳做了一体化注塑设计，插头插入后不会出现晃动，插拔力控制在15N-20N之间，既不会因为飞行震动松脱，也不会因为插拔过紧损坏接插件插针。电池表面的标签区域做了下沉0.2mm的凹槽设计，标签贴入后和外壳表面齐平，不会因为飞行中的气流冲刷起边脱落，也避免了标签凸起增加额外风阻。平衡充插头的引线长度特意控制在25mm，刚好够到常见飞控的平衡充接口，不会因为引线过长在机架内乱晃干扰图传信号，也不会因为过短插接受力拉扯焊点。电芯和外壳内壁之间填充了0.5mm厚的导热硅胶垫，既能把电芯的热量快速传导到外壳散出，也能在炸机时吸收冲击能量，避免电芯受撞击出现内部短路。外壳的合模线做了打磨处理，没有飞边毛刺，安装到常见的5寸穿越机电池仓时，不会刮花电池仓的碳纤维板，也不会因为合模线凸起导致安装卡滞。
