FPV穿越机专用30A无刷电调结构设计

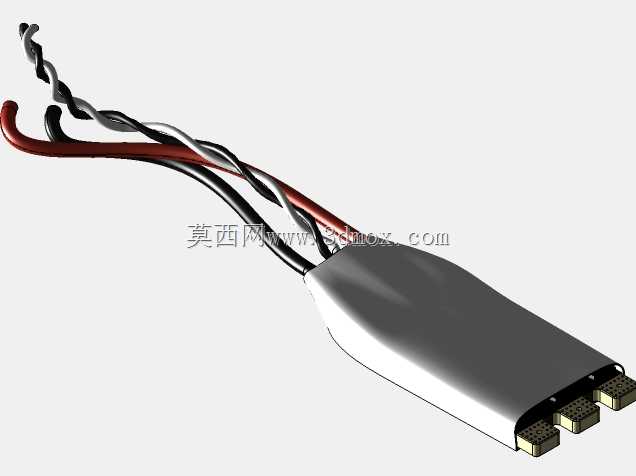

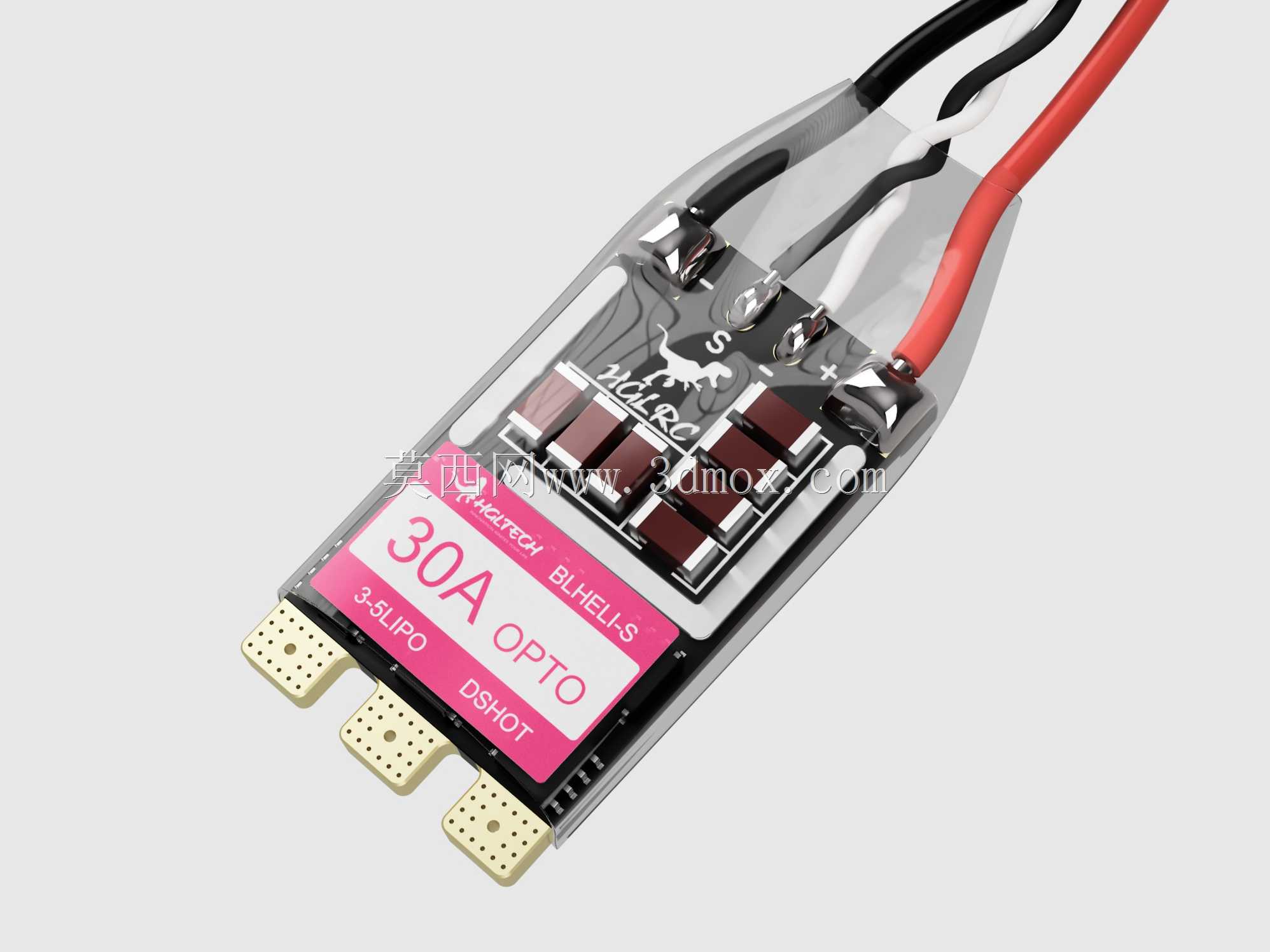

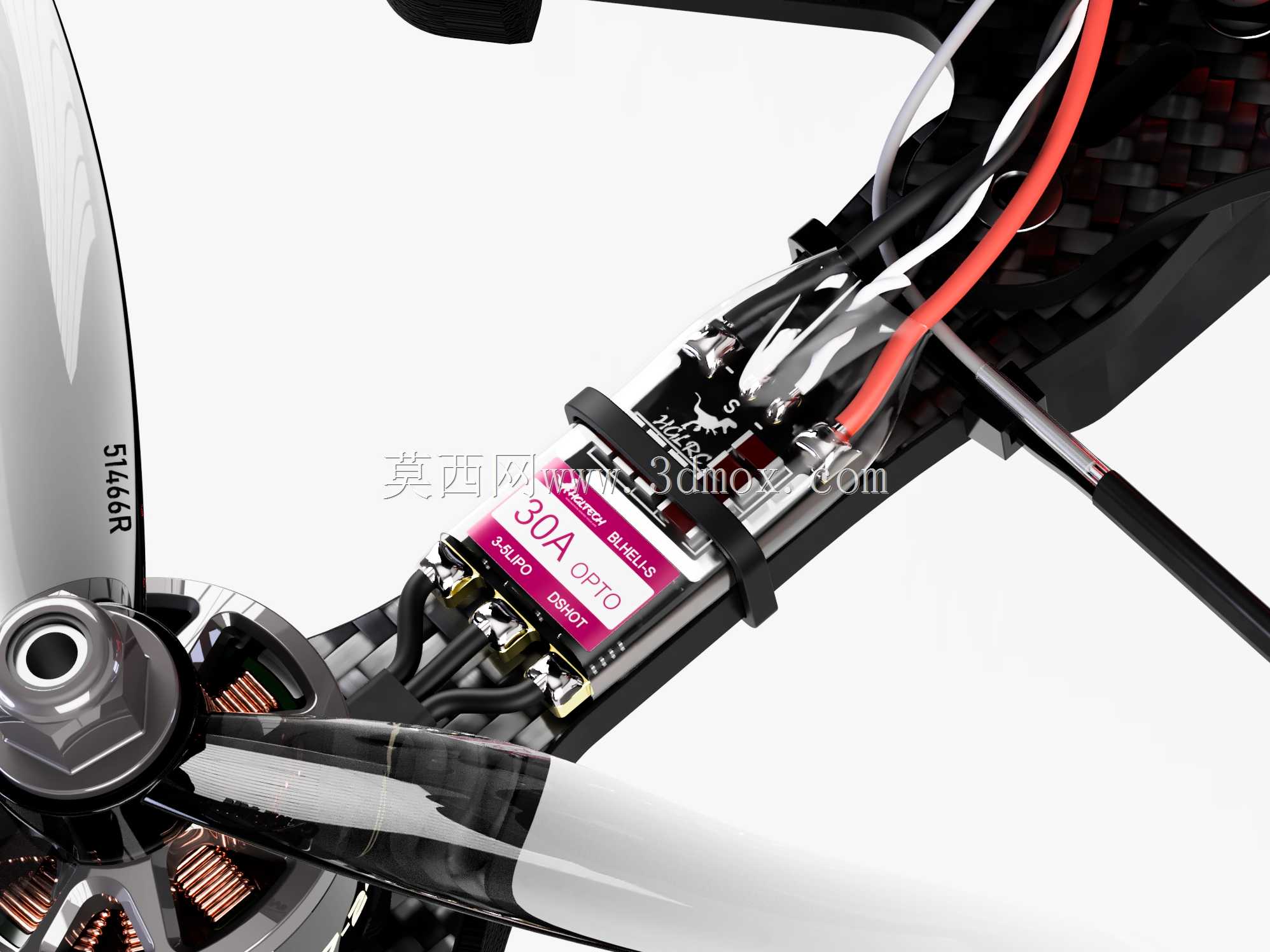

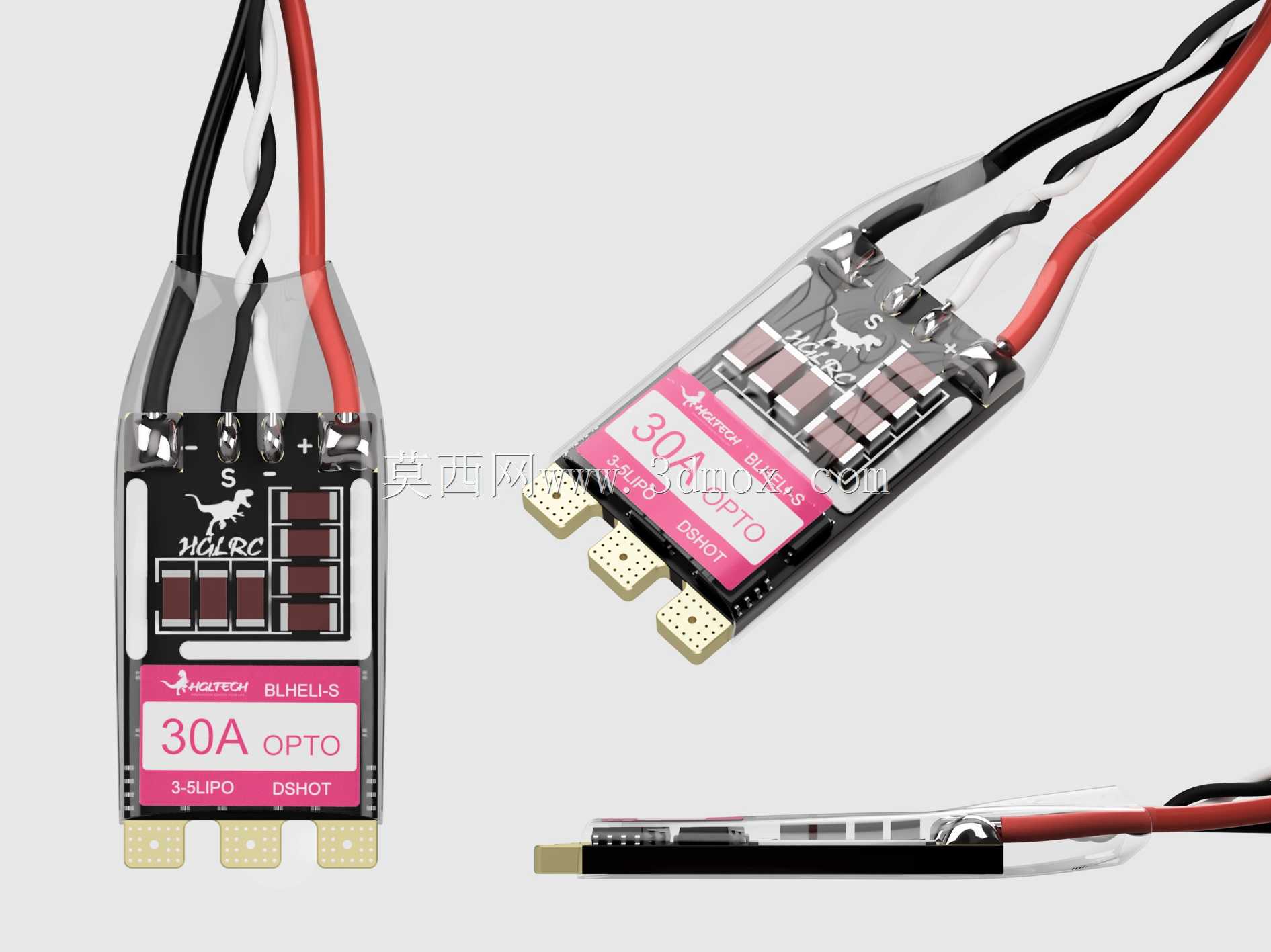

这款无刷电子调速器是专为FPV竞速无人机开发的动力控制核心部件，主要应用于无人机竞速赛事、花式穿越飞行、小型航模动力系统搭建等场景，承担着将飞控系统的控制信号转化为无刷电机驱动电流的核心作用，是无人机动力链路中连接飞控与动力电机的关键枢纽，直接决定了无人机动力响应的跟手性、飞行过程的稳定性以及动力输出的平顺性。在实际飞行场景中，该电调能够快速响应飞控发出的油门指令与转速调整信号，支撑无人机完成高速穿越、急转急停、翻滚特技等高强度飞行动作，适配3-5S锂聚合物电池的供电范围，能够在大油门输出时保持稳定的电流供给，持续输出30A工作电流，峰值可承载40A的瞬时电流，满足竞速飞行中短时间大动力输出的需求。产品采用OPTO光电隔离设计，能够有效切断动力回路与飞控信号回路之间的电连接，避免动力端的电流杂波干扰飞控的信号传输，大幅降低飞行过程中出现信号干扰、电机抖动甚至失控的风险；同时支持DSHOT600/300/150、ONESHOT125/42以及传统PWM等多种主流电调协议，能够适配市面上绝大多数主流飞控设备，无需额外调整协议参数即可完成快速适配，降低装机调试的难度。在设计思路上，这款电调采用了紧凑化的布局方案，将功率MOS管、电容组、信号处理芯片等核心元器件沿PCB长边有序排布，在保证元器件之间留有足够安全爬电距离的前提下，尽可能压缩整体体积，最终实现26x14.5mm的小巧外形尺寸，整体重量仅5.4G，能够适配绝大多数轻量化穿越机机架的安装空间，不会给机架带来额外的负重负担，契合FPV无人机轻量化、紧凑化的设计趋势。电调的输出端采用镀金焊盘设计，既能够保证焊接时的上锡可靠性，也能降低大电流通过时的接触电阻，减少动力传输过程中的发热损耗；输入端预留了足够长度的动力线焊接位，方便装机时根据机架布局调整线长，避免多余线材堆积带来的风阻与重量浪费。外层采用透明热缩管封装，既可以隔绝飞行过程中的灰尘、水汽对电路板的侵蚀，也能直观观察到内部元器件的状态，方便日常检查与维护。安装边界上，电调的三个电机输出焊盘沿端部等距排布，焊盘间距预留了足够的焊接操作空间，即使是新手也能快速完成电机线的焊接作业，不会出现焊盘粘连短路的问题；整体厚度控制在较低水平，安装在机架机臂上时不会突出机臂轮廓，能够避免飞行过程中碰撞障碍物导致电调损坏，适配绝大多数标准尺寸的FPV穿越机机臂安装位，无需额外定制安装支架即可完成固定。
