搭载18650电芯的车用动力电池包结构设计

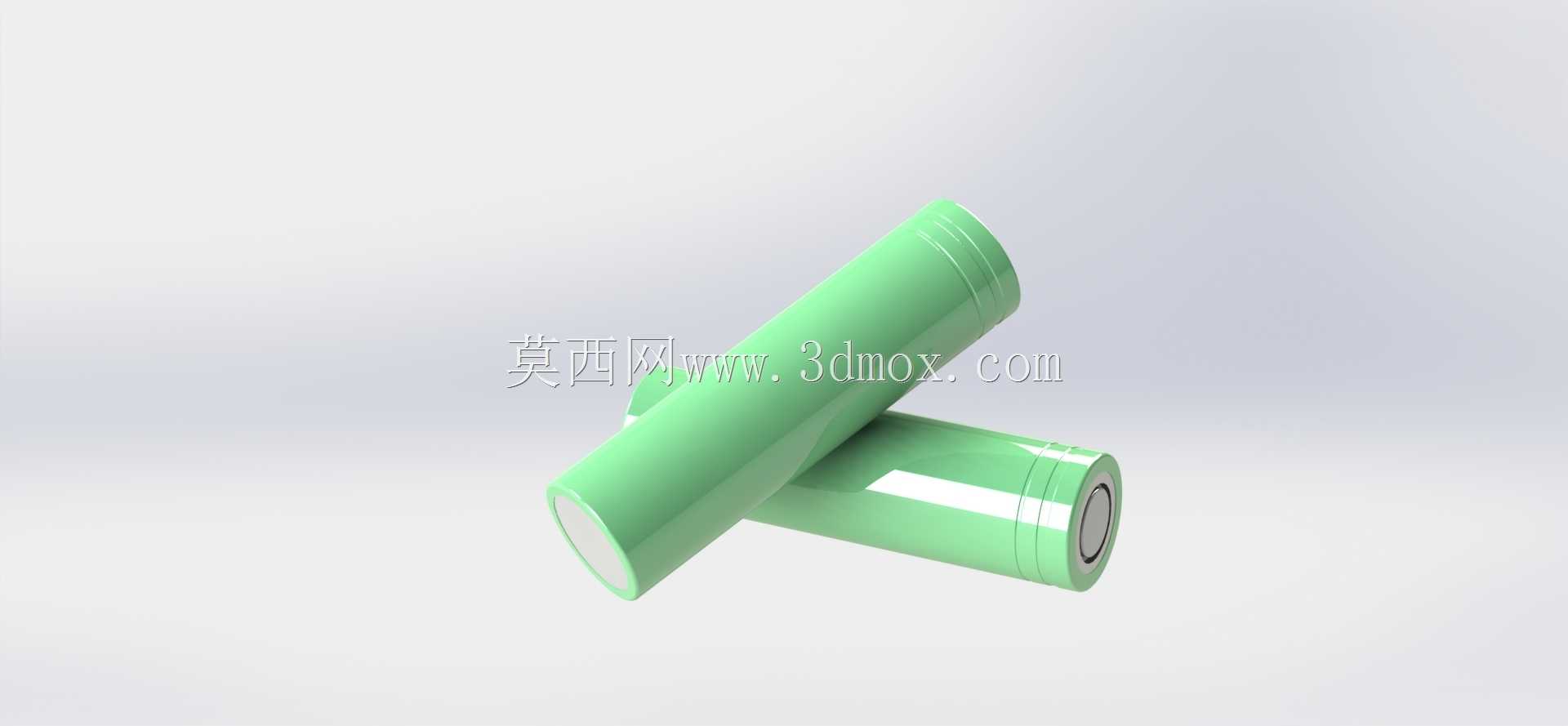

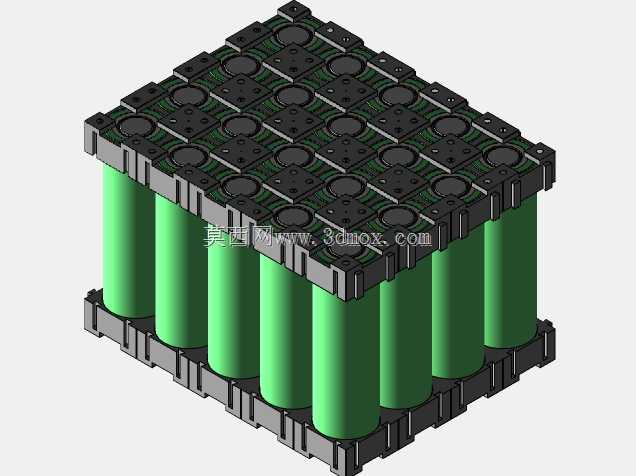

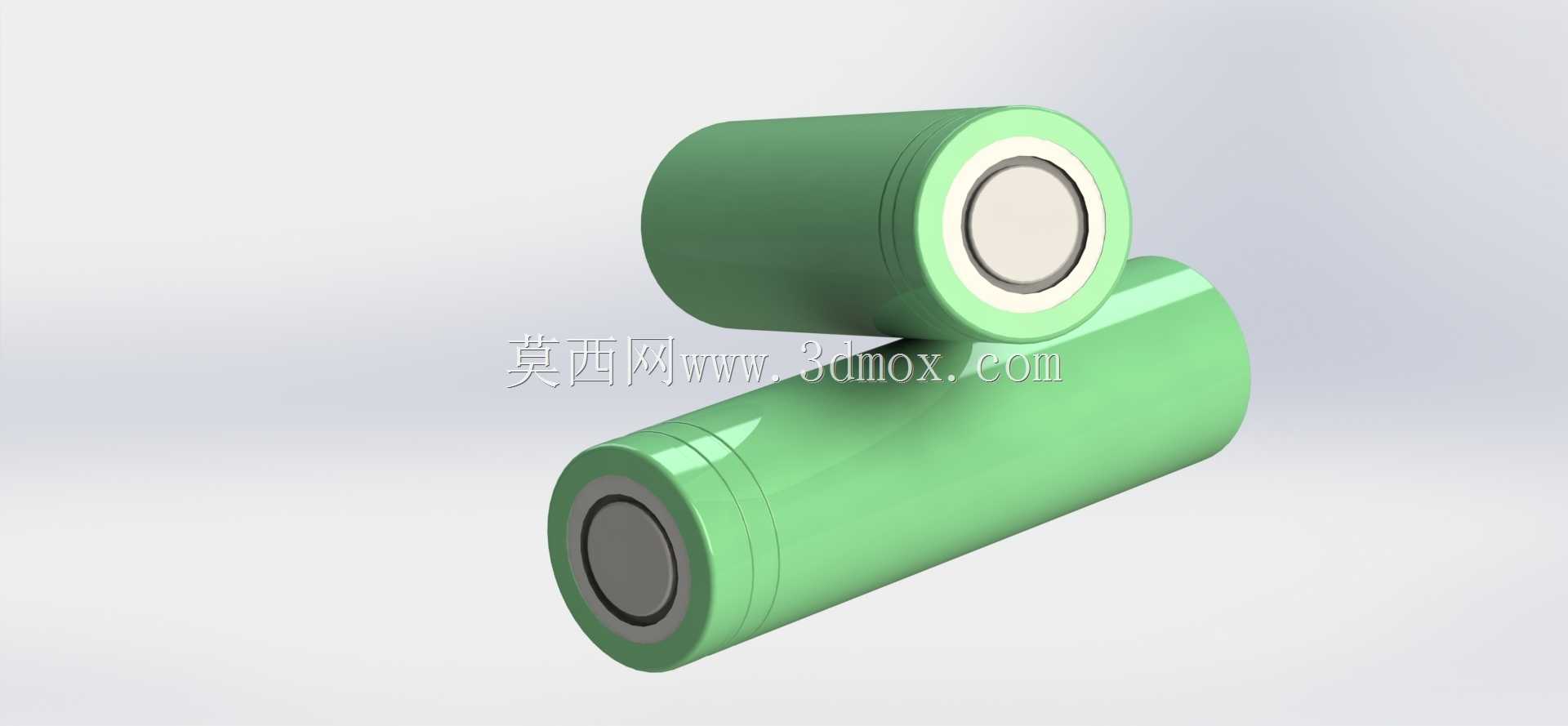

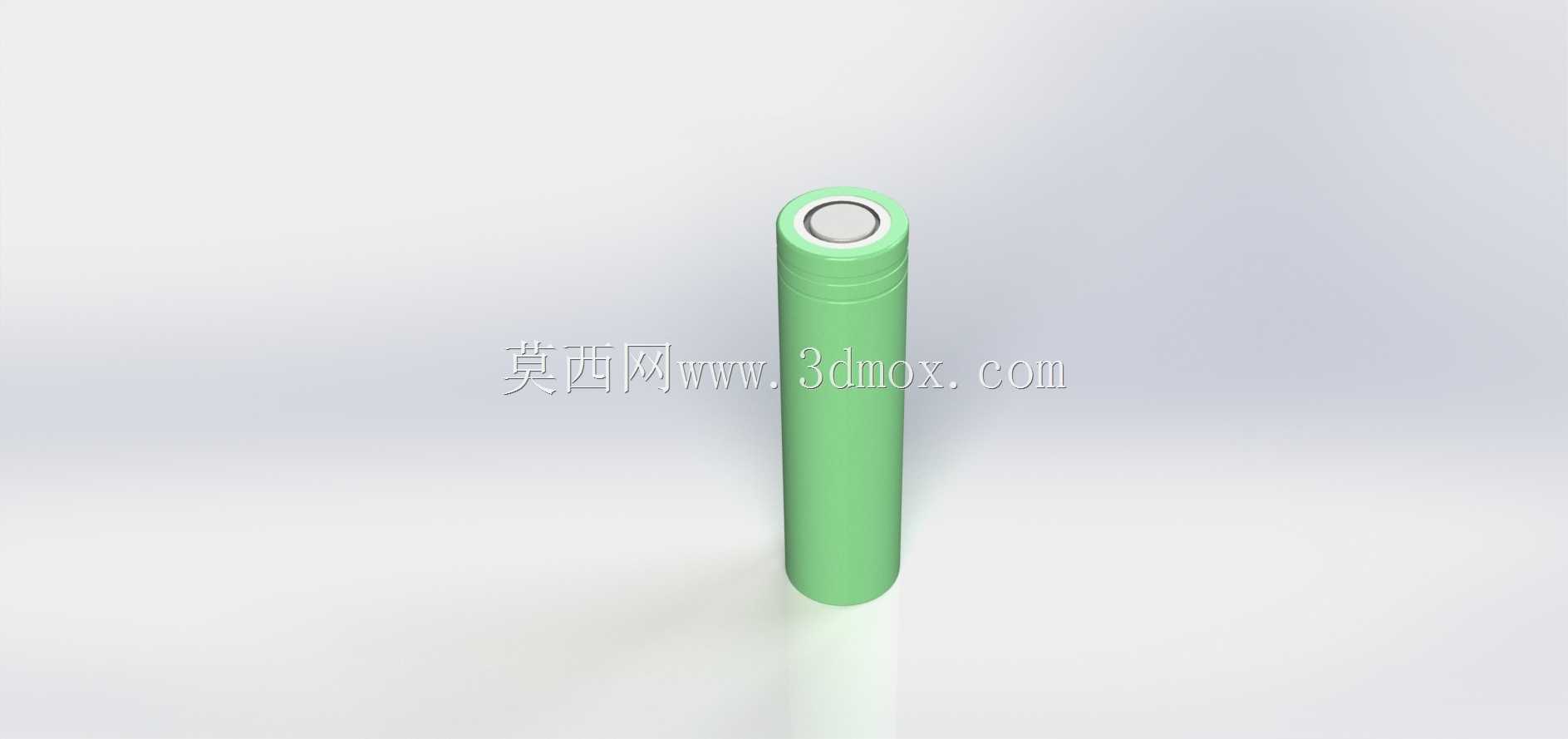

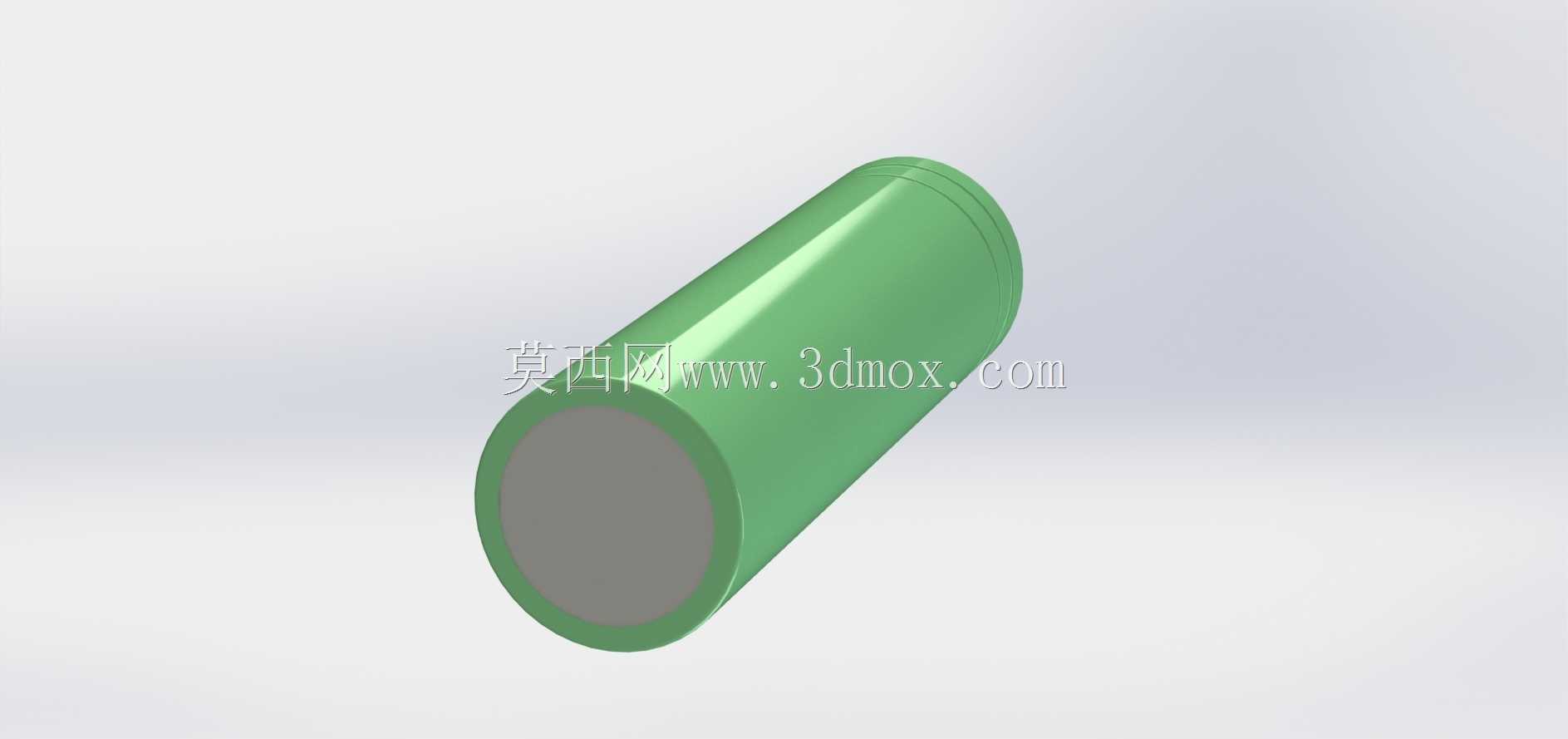

车载动力电池包在量产落地阶段最容易被忽略的隐患，往往藏在电芯排布与散热路径的匹配度上，这款采用18650电芯的动力电池包结构，在模组堆叠间隙的公差预留上做了针对性调整。电芯成组时，单颗18650的循环膨胀量约为0.12mm，常规密集排布方案在满充循环百次后，模组内部挤压应力会突破电芯壳体屈服强度，引发漏液风险，这款结构在每列电芯之间预留了0.2mm的弹性缓冲间隙，搭配模组侧边的环氧玻纤隔板，既不会过度挤占包内空间，又能吸收电芯循环过程中的形变量。

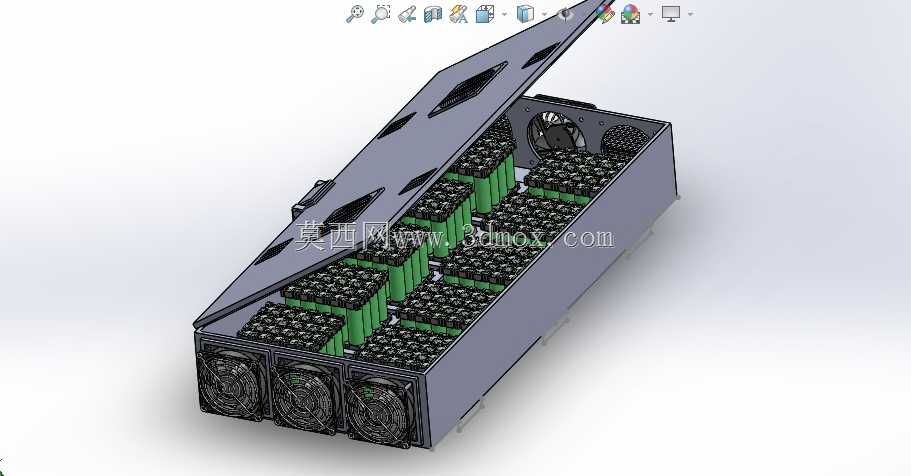

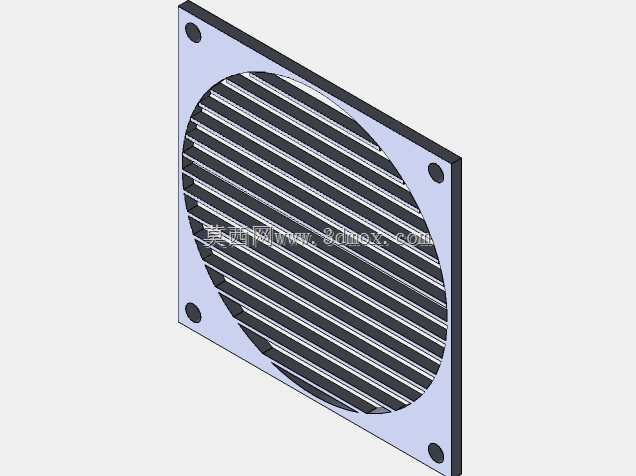

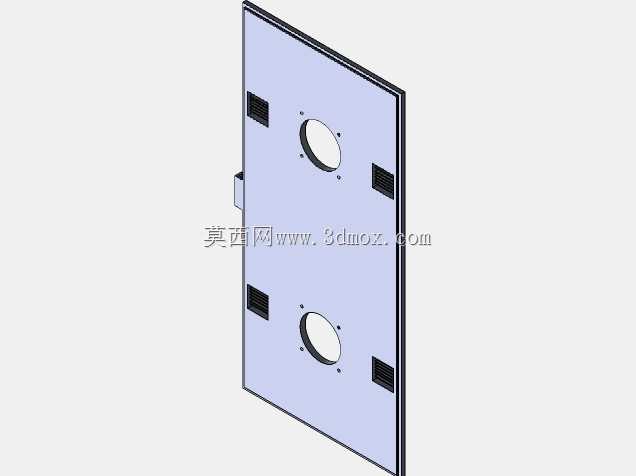

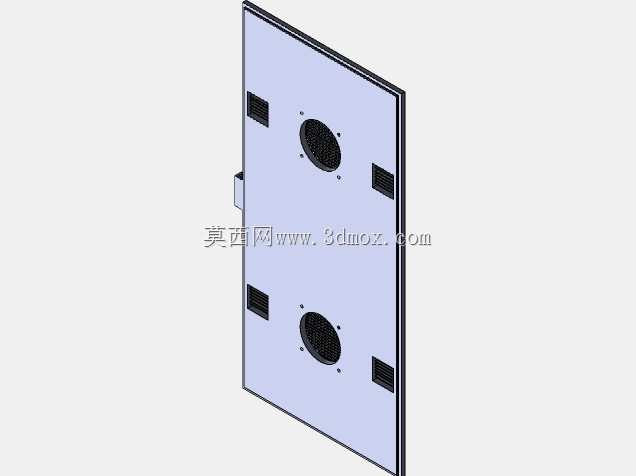

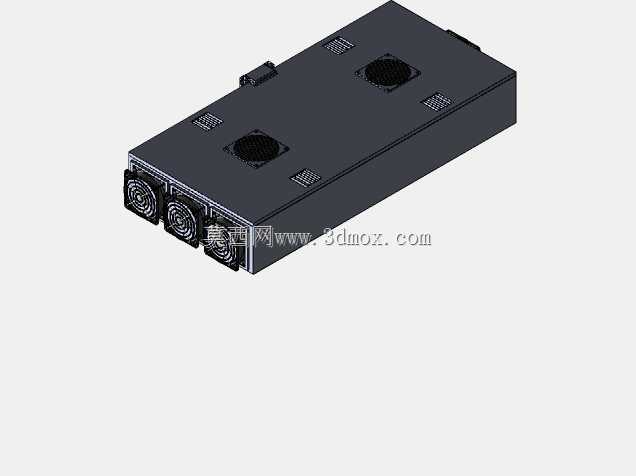

散热端的设计没有采用常见的底部液冷板方案，而是在包体前端布置三个轴流风扇，配合上盖内侧的导流格栅形成定向风道，冷风从前端进风口进入后，会顺着电芯列之间的空隙直吹到模组尾部，再从包体后侧的泄压阀缝隙排出，这种风冷方案的成本比液冷低40%左右，针对小容量短途代步车型的工况完全够用。上盖的镂空开孔不是装饰性设计，每个开孔位置刚好对应下方模组的温度采样线束走线槽，既方便生产阶段的线束插接作业，后期运维时不用完全拆开上盖就能检测采样点电压，维修效率提升不少。

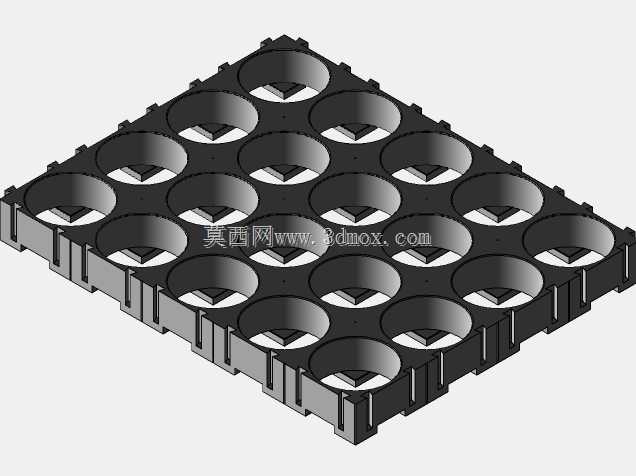

包体外壳采用弯折钣金拼接，焊缝位置避开了电芯正负极的对应区域，防止焊接高温传导到电芯内部引发热失控风险。电芯与模组支架之间采用卡扣式固定，没有使用结构胶填充，单颗电芯出现故障时可以单独拆卸更换，不用报废整个模组，售后维护成本大幅降低。风扇安装位预留了减震胶垫的安装槽，车辆行驶过程中的颠簸振动不会直接传递到风扇轴承，能延长散热部件的使用寿命，包体边角的圆角过渡处理，也避免了钣金锐边划破高压线束绝缘层的隐患。
