钢缆用5/8规格直径滑轮三维设计

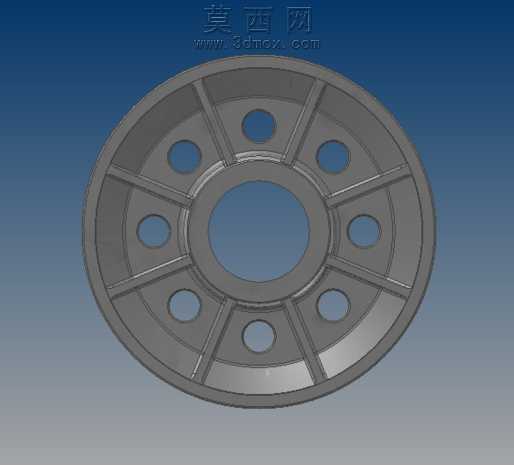

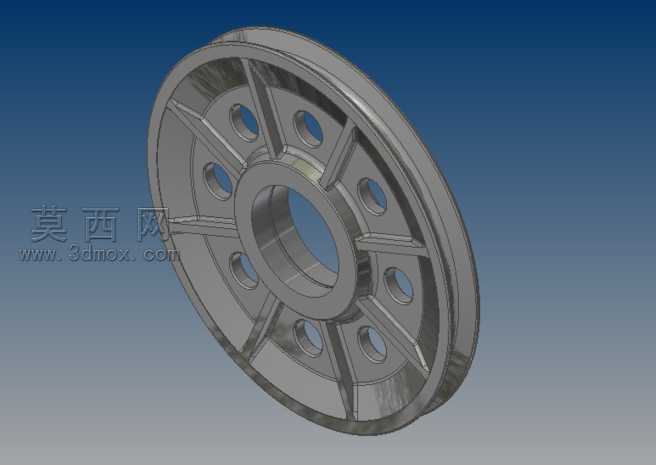

本滑轮模型采用Autodesk Inventor进行参数化三维建模，整体为圆盘式辐条结构设计，建模过程中首先绘制中心轴孔的基准草图，通过拉伸命令生成轮毂基体，随后基于轮毂外圆基准绘制轮缘的截面轮廓，旋转生成适配钢缆的轮槽结构，轮槽弧度严格匹配5/8规格钢缆的曲率半径，保证钢缆与轮槽的贴合度，减少运行过程中的磨损。辐条部分采用均匀分布的八根加强筋结构，建模时先绘制单根辐条的截面草图，通过环形阵列命令完成整周辐条的生成，相邻辐条之间开设圆形减重孔，减重孔同样采用环形阵列排布，在保证结构强度的前提下有效降低滑轮整体自重，减少转动惯量。材质方面赋予模型金属铸铁材质，渲染时调整材质的粗糙度、金属度参数，还原铸铁零件的哑光金属质感，同时对轮槽工作面做轻微的高光处理，体现机加工后的表面精度。结构设计上充分考虑滑轮的受力特性，轮毂部分做加厚处理，提升与转轴配合的结构强度，辐条与轮毂、轮缘的连接处均做圆角过渡，避免应力集中，提升零件的抗疲劳性能。整体建模过程严格遵循机械设计规范，所有特征参数均可编辑调整，可直接用于后续的工程图生成、有限元受力分析以及加工制造环节，模型的装配基准与通用滑轮的安装尺寸完全匹配，可直接导入各类装配场景中使用，无需额外调整尺寸参数。
