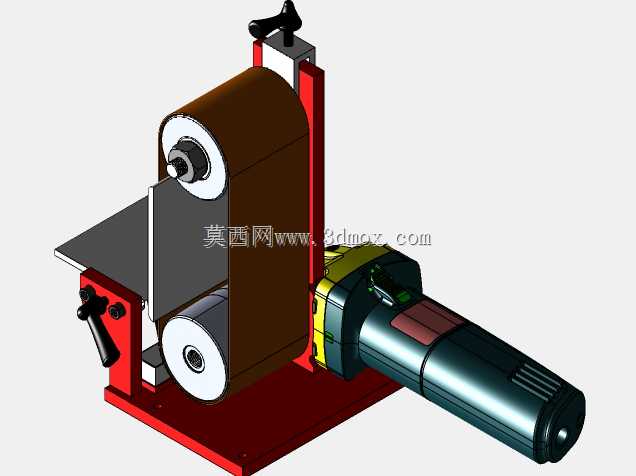

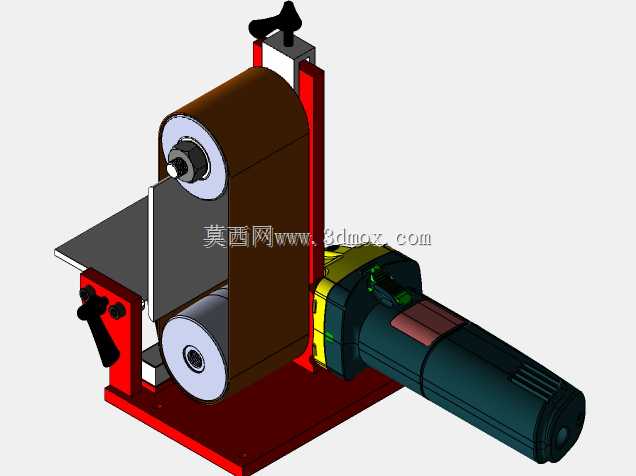

角磨机改装带式砂光机倾斜底座结构

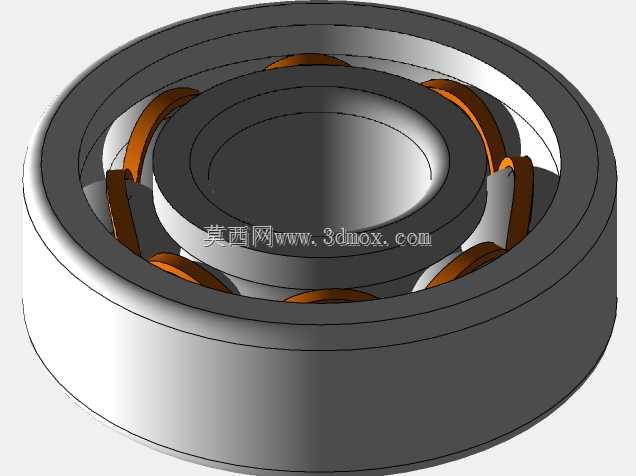

手工打磨小尺寸金属工件时，手持角磨机的磨削轨迹全靠手感控制，平面度偏差常超过0.2mm，曲面倒角更是容易出现棱边断层，常规台式砂带机又受固定工位限制，无法适配异形构件的现场修磨需求。这套改装结构直接复用角磨机的动力输出端，省去额外配置驱动电机的成本，倾斜底座的45度调节范围刚好覆盖常见的焊缝余高打磨、钣金毛刺去除、型材端面倒角的作业角度，不用反复挪动工件或调整身体姿态。张紧机构采用螺纹副推进的设计，相比弹簧张紧结构，能避免砂带高速运转时的跳动窜动，533*75毫米规格的砂带张紧后，侧边跳动量可以控制在0.3mm以内，不会出现砂带跑偏磨到机架的问题。上下滚轮的装配位预留了0.05mm的轴承配合间隙，既保证滚轮高速转动时无卡滞，又能抵消角磨机运转带来的高频振动，避免轴承过早出现疲劳点蚀。工作台面和砂带的平行度公差控制在0.1mm/m以内，打磨薄钢板时不会出现一端磨穿另一端还没磨到的情况，倾斜底座的锁紧手柄采用偏心凸轮结构，扳动角度小于30度就能完成锁止，作业中途调整角度不用额外找扳手。机架的红色涂装部分做了圆角过渡，没有尖锐的焊渣棱角，日常搬运调整时不会刮伤手部，角磨机和砂带机的连接位做了嵌套式定位，装配时不用反复找正同轴度，普通用户照着装配关系就能完成组装，不需要专用的工装夹具辅助。砂带背面的支撑板采用耐磨钢板材质，长时间打磨硬金属也不会出现凹陷变形，保证打磨接触面的刚性，不会因为支撑板变形导致打磨面出现中凸的缺陷。
