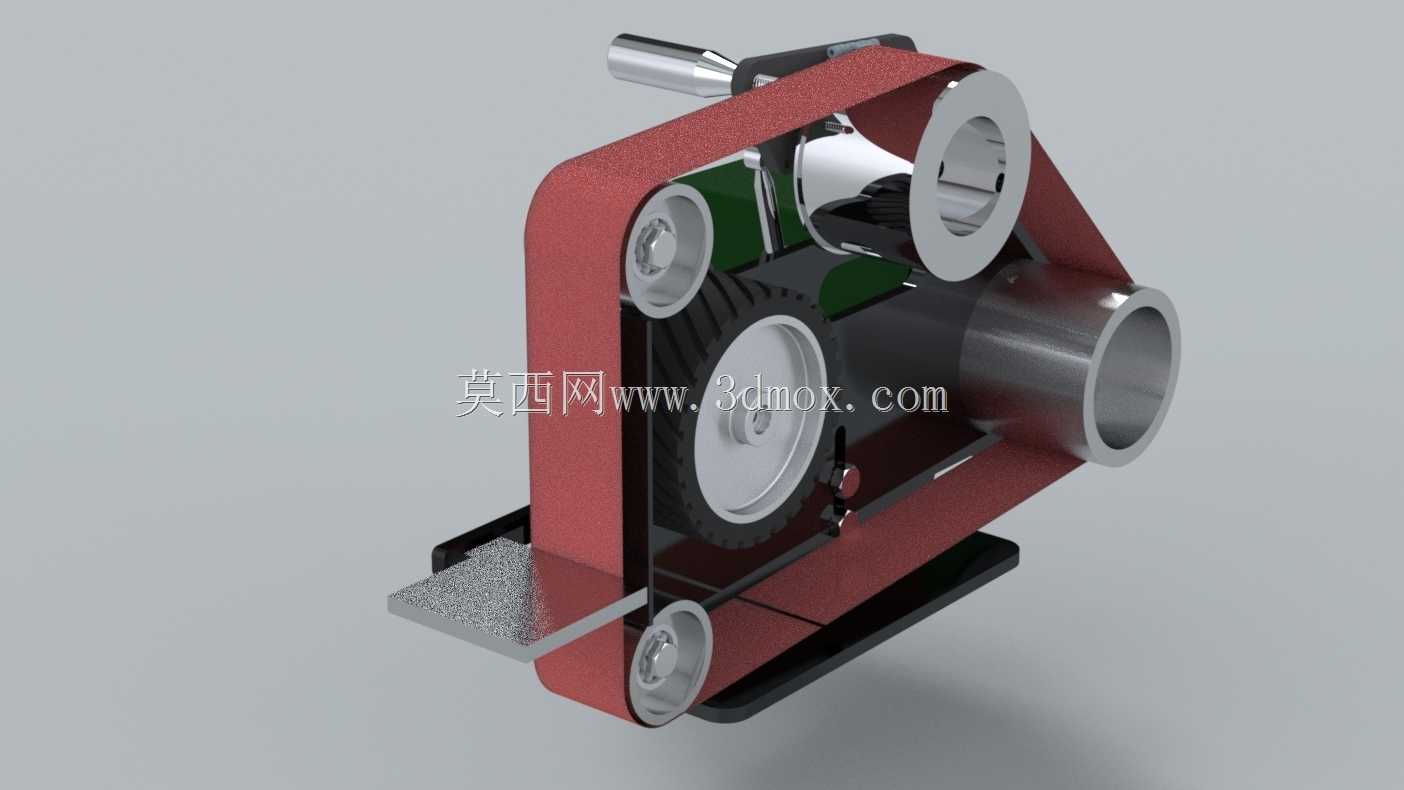

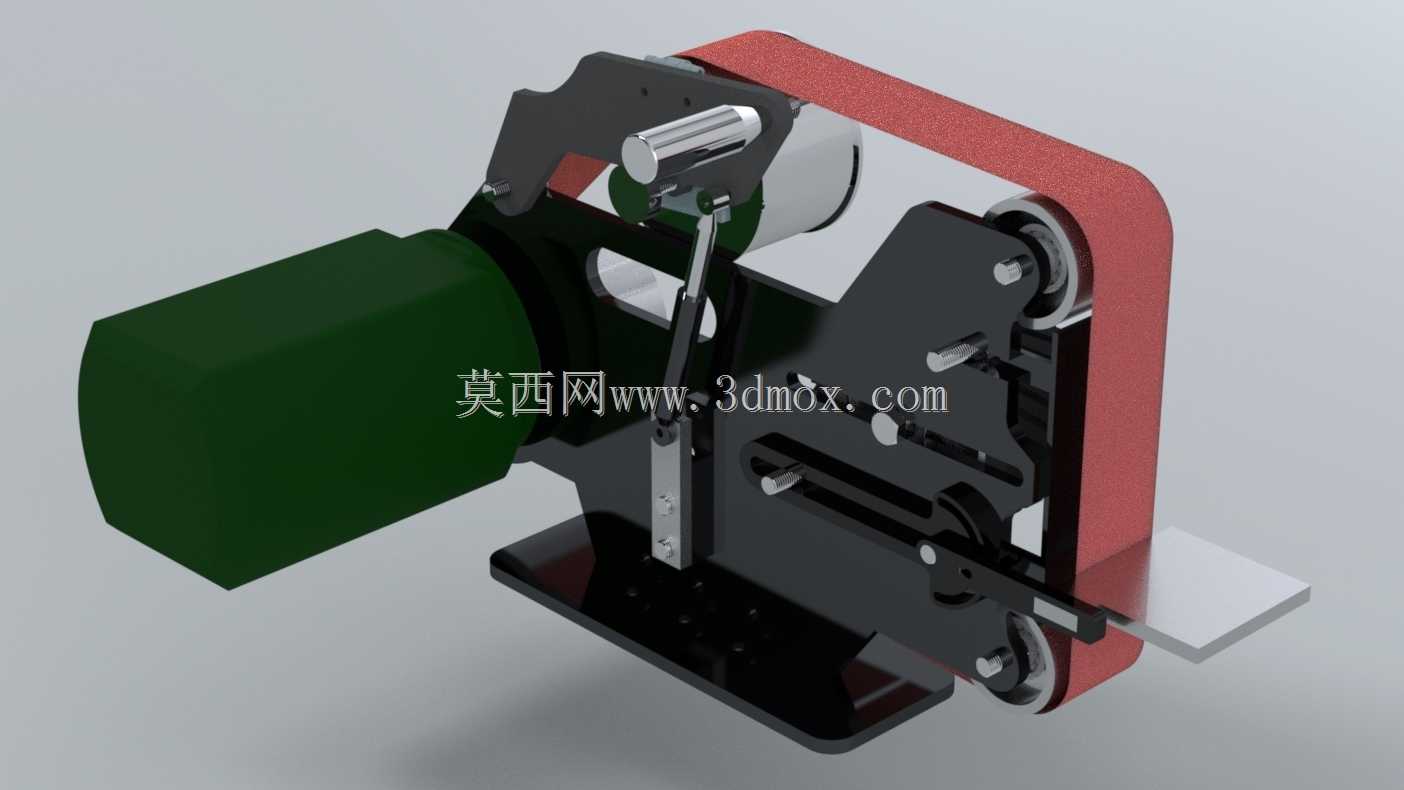

小型台式砂带磨削打磨设备结构设计

小型台式砂带打磨设备在小作坊、维修工位的实际使用中，常出现砂带跑偏、张紧力衰减快、磨削时工件支撑不稳的问题，这套结构在设计时就针对这些现场痛点做了针对性的调整。驱动电机直接集成在主机架侧方，省去了额外的传动皮带轮结构，减少了动力传递过程中的损耗，也避免了二级传动带来的额外振动，电机输出轴直接连接主动砂带轮，轮面做了微弧 crown 处理，砂带运转时会自动向轮面中心归位，不需要频繁调整跑偏限位。张紧机构采用了弹簧预紧加偏心锁止的组合结构，日常更换砂带时只需要扳动偏心手柄就能快速释放张紧力，换完砂带复位后弹簧会自动提供稳定的张紧拉力，长时间运转砂带发热伸长后，弹簧也能自动补偿张紧量，不会出现砂带松脱打滑的情况。接触轮的安装座做了可微调的腰型孔设计，能根据不同的磨削需求调整接触轮的伸出长度，打磨小尺寸刀具、异形五金件的时候，可以把接触轮伸出更长，方便避让工件的复杂轮廓，打磨大平面工件时则可以把接触轮收回，靠下方的支撑板提供稳定的平面支撑。机架主体采用钢板折弯拼接的结构，没有采用复杂的铸造壳体，加工时只需要激光切割下料后折弯焊接就能成型，不需要开模，小批量生产的成本更低，焊接后的机架经过去应力退火处理，长时间承受磨削振动也不会出现变形移位。工件支撑板采用了可快拆的结构，磨损后只需要松开两颗固定螺丝就能更换，不需要拆解整个主机结构，支撑板的表面做了硬质氧化处理，耐磨性能比普通钢板提升三倍以上，日常打磨金属工件时不容易被砂带磨出沟槽。砂带的上下导向轮都采用了密封轴承安装，不需要日常加注润滑脂，在多粉尘的打磨工况下也能保证长时间顺畅运转，不会出现轴承进灰卡滞的问题。机架底部预留了四个安装孔，可以直接固定在工作台面上，重载磨削时设备不会移位，也可以加装减震脚垫放在移动推车上，适配不同的工位使用需求。整机的配重经过调整，电机侧重量略大于砂带侧，设备运转时的重心落在底座中心位置，即使单侧施加较大的磨削压力，设备也不会出现翘头的情况，操作时的稳定性更好。
