公制开口梅花两用扳手组结构设计

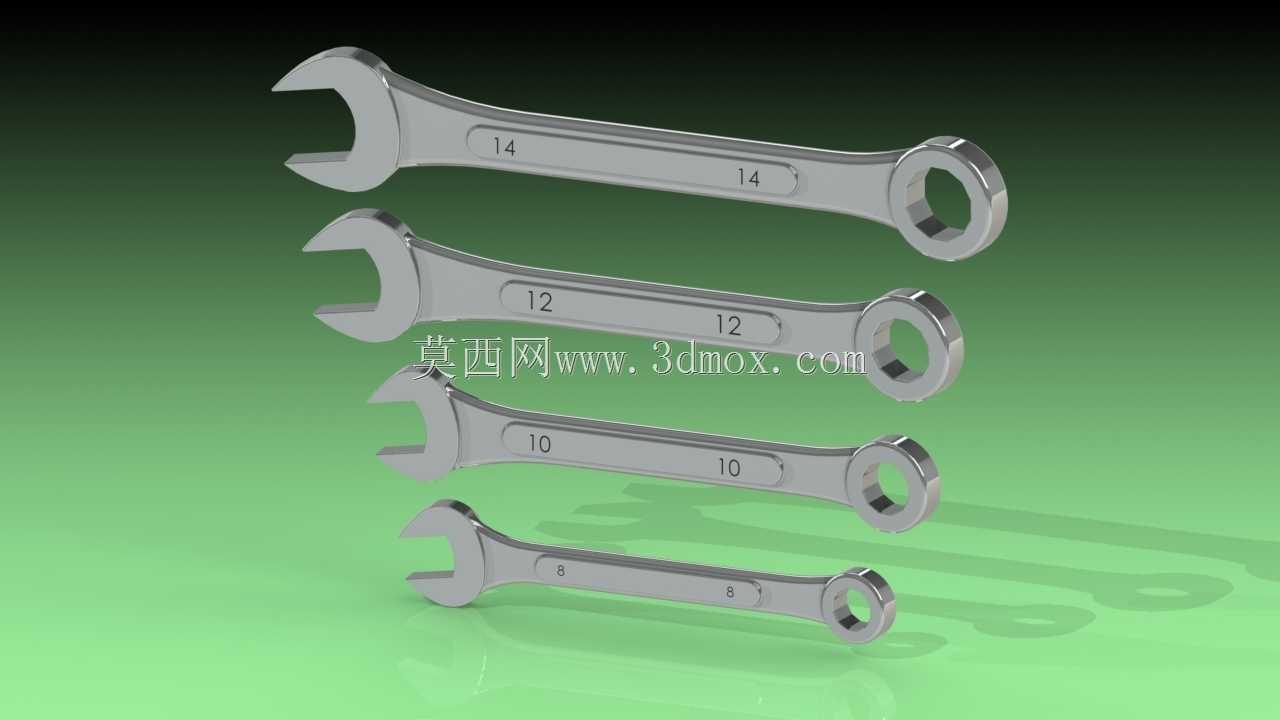

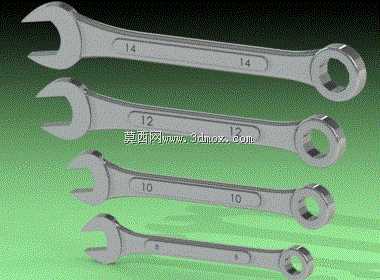

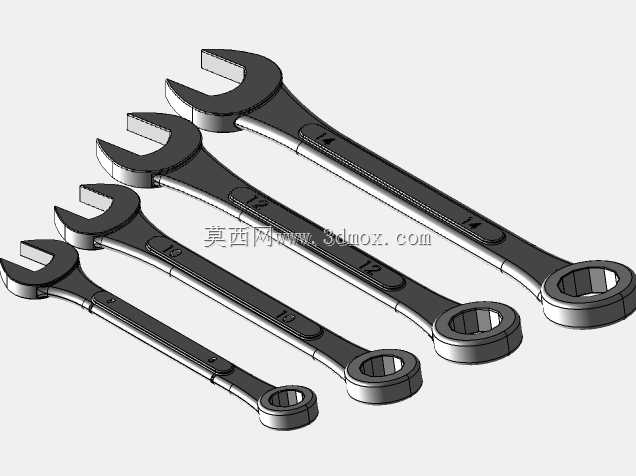

常规小规格两用扳手量产时，常因开口端与梅花端的壁厚差控制不当，热处理后出现开口端张口变形、梅花端内六角棱边崩损的问题，这套8、10、12、14mm公制规格的扳手组在结构设计阶段就针对性做了加工适配优化。开口端的虎口过渡圆弧没有采用通用的等半径设计，而是根据对应规格螺栓的拧紧力矩阈值，在虎口受力最大的内侧棱边做了0.2mm的微幅加厚，同时外侧圆弧做了减薄处理，既保证虎口夹持螺栓时不会出现应力集中导致的棱边卷边，又能控制整体重量不会超出手动操作的舒适区间。梅花端的内十二角型腔做了微小的锥度设计，从端面到内部深度1.5mm处直径收窄0.08mm，这个公差范围刚好适配常规紧固件的外六角尺寸公差带，装配时扳手能自然滑入螺栓头，不会出现卡滞，同时拧紧时受力面均匀贴合在螺栓棱边中部，不会像平口型腔那样容易刮伤螺栓镀层。扳手杆身的截面没有采用简单的矩形，而是做了中间微凸的弧面过渡，对应不同规格的杆身厚度差控制在0.8mm以内，锻压成型时金属流动更均匀，不会出现局部缺料或者内部应力集中的问题，后续抛丸处理时表面粗糙度能稳定达到Ra1.6的要求，电镀层的附着力也比平截面杆身高出近30%。不同规格的扳手长度也做了适配性调整，8mm规格总长控制在100mm，14mm规格总长150mm，刚好匹配对应规格螺栓所需的拧紧力矩，手动操作时不需要额外加接套管就能达到标准预紧力，同时杆身的抗弯强度经过校核，在额定力矩下变形量小于0.1mm，不会出现拧动时杆身弯曲导致的滑脱风险。手柄末端的挂孔位置做了偏心处理，挂在工具架上时开口端自然朝下，不会和相邻扳手发生磕碰，同时挂孔边缘做了卷边处理，长期悬挂也不会出现孔边开裂的问题。
