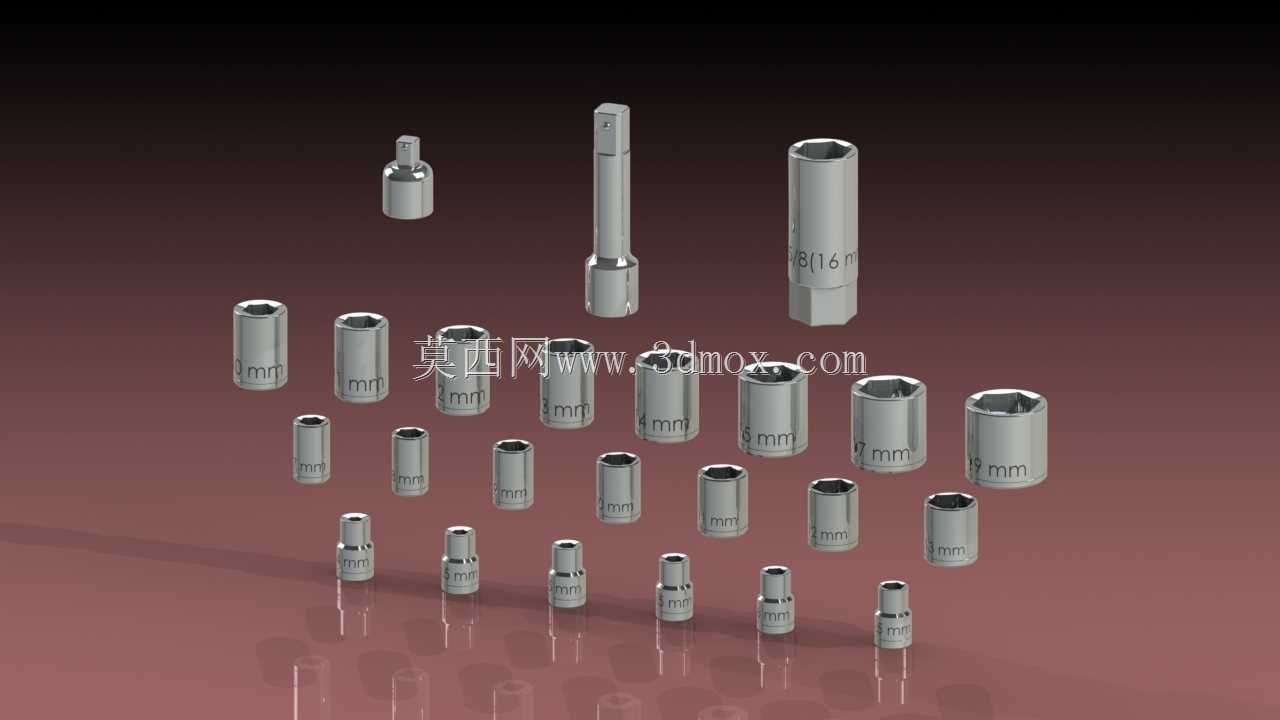

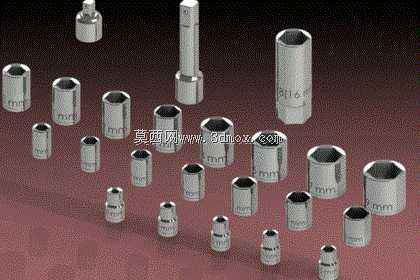

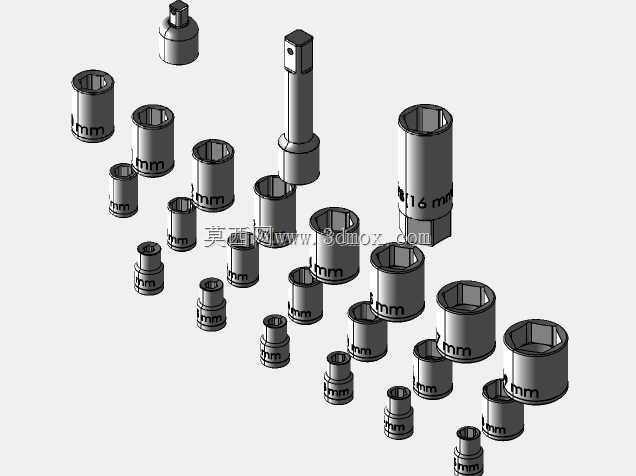

公制多规格套筒组配套接杆工具

常规套筒组在批量加工时最容易出现的问题，是不同规格套筒的内六角驱动端同轴度偏差，一旦偏差超过0.02mm，配套棘轮扳手使用时就会出现卡滞、打滑，长期施力还会造成扳手方榫棱角崩损。这套套筒组在结构设计阶段就针对加工适配做了细节调整，所有规格的套筒驱动端统一采用标准1/4方孔尺寸，内壁做了0.1mm的倒角过渡，既方便快速对位插入扳手，也能在热处理渗碳环节减少棱角处的应力集中，避免淬火后出现微裂纹。不同长度的接杆和套筒做了分级公差匹配，短套筒的外壁厚度控制在2.5mm，适配狭小空间内的紧固件拆装，加长套筒的外壁加厚到3.2mm，专门对应火花塞这类深孔位置的紧固件，能承受更大的拧紧扭矩不会出现筒身变形。10至19mm的常规公制套筒，外圆做了滚花防滑处理，哪怕手上沾有机油也能徒手拧动预紧的螺丝，4至13mm的小规格套筒，筒身做了缩径处理，能伸进很多设备的预留安装孔内操作，不用额外拆除周边遮挡的零部件。两个不同长度的接杆，连接端做了弹簧钢珠卡位结构，插入套筒后能自动卡入套筒内壁的定位凹槽，倾斜操作时套筒不会意外脱落，接杆的杆身做了调质处理，硬度控制在HRC42-45，既有足够的韧性不会轻易折断，也有足够的耐磨性应对频繁插拔的磨损。所有套筒的开口端都做了15度的导向倒角，对准螺丝六角头的时候不用完全对齐就能滑入，在光线不好的设备底部操作时能大幅提升拆装效率，筒身的规格标识采用激光蚀刻，不会像印刷标识那样长期摩擦后模糊不清，哪怕沾满油污也能快速辨认对应尺寸。针对火花塞拆装的专用套筒，内部还预留了橡胶垫圈卡位，能牢牢卡住火花塞的陶瓷部分，取出深孔内的火花塞时不会掉落磕碰，避免陶瓷碎裂掉进气缸造成额外故障。整套工具的尺寸覆盖了日常机修、汽修最常用的紧固件规格，每一个部件的尺寸公差都经过匹配验证，加工时只要按照统一的工装定位装夹，就能保证所有部件的互换性，不用针对单个规格做额外的适配调整，批量生产时的良品率能提升12%左右，后期用户使用时也不会出现不同批次配件无法兼容的问题。
