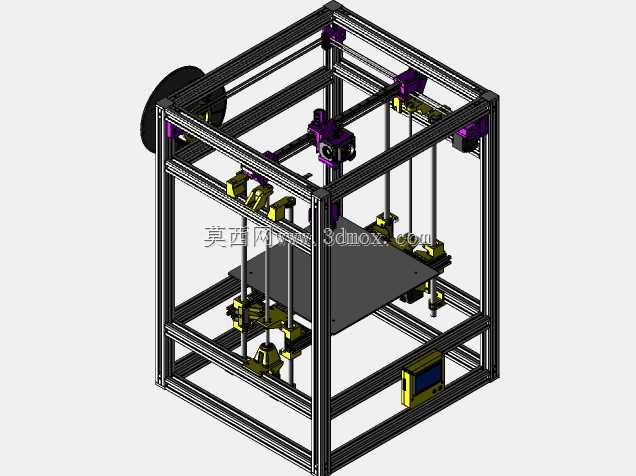

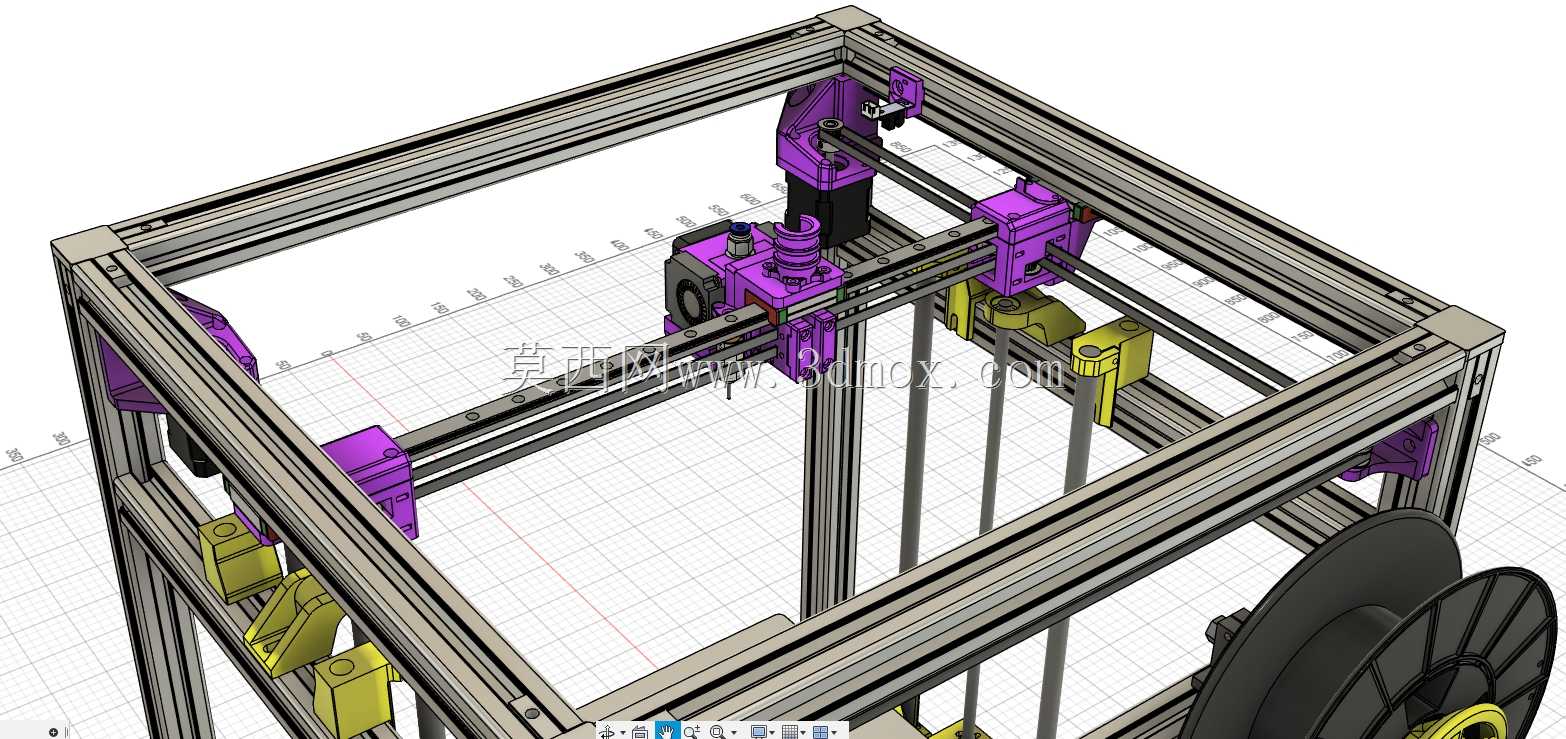

铝型材框架超立方体运动轨道结构

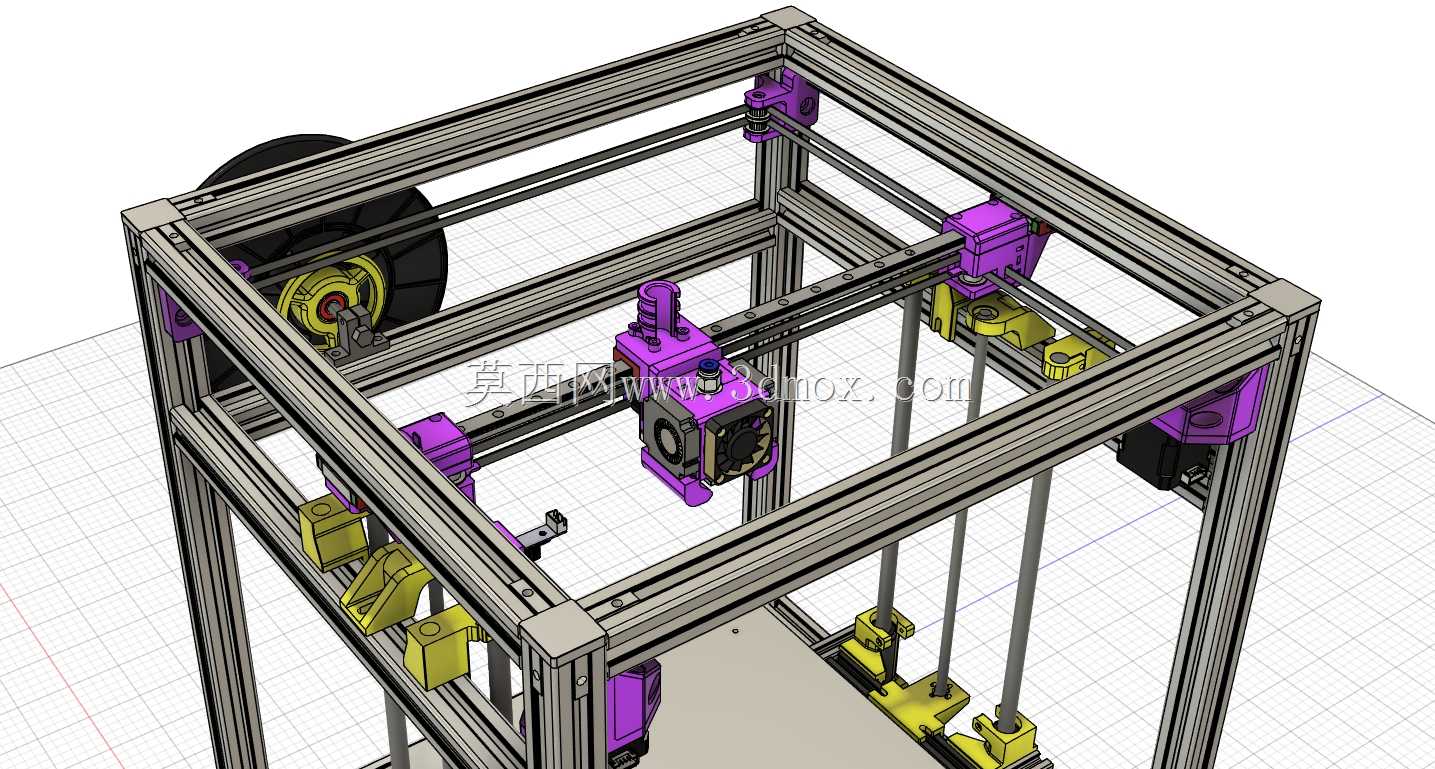

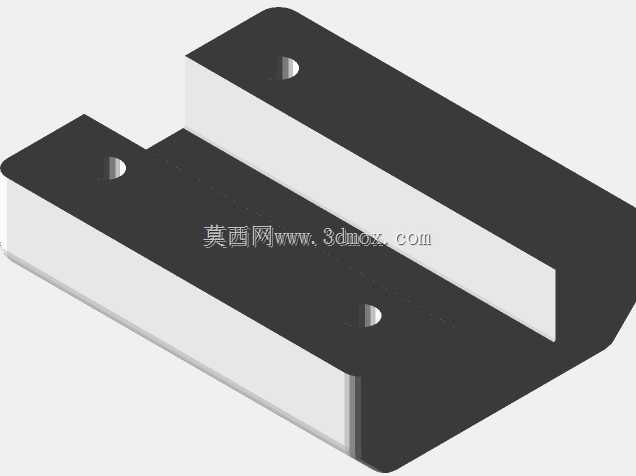

铝型材拼接的框架结构在桌面级制造设备里最容易出现的公差累积问题，在这套轨道方案里被做了针对性的适配处理。型材切割端面的垂直度偏差会直接传导到整组框架的正交精度上，常规装配里靠角码强行锁附的方式，会让型材产生内应力，运行一段时间后应力释放就会导致轨道平行度超差。这套结构里XY方向的导轨安装座预留了0.2mm的微调间隙，不需要在型材下料阶段就追求极致的切割精度，装配时靠百分表打表调整导轨平行度后再锁紧紧固件，能把型材本身的加工误差完全消化在装配环节。

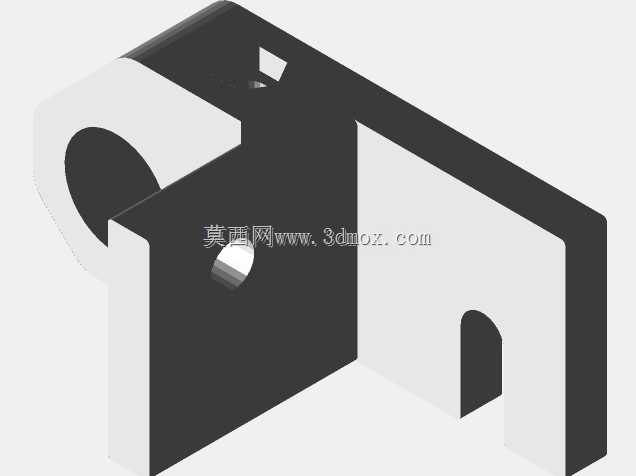

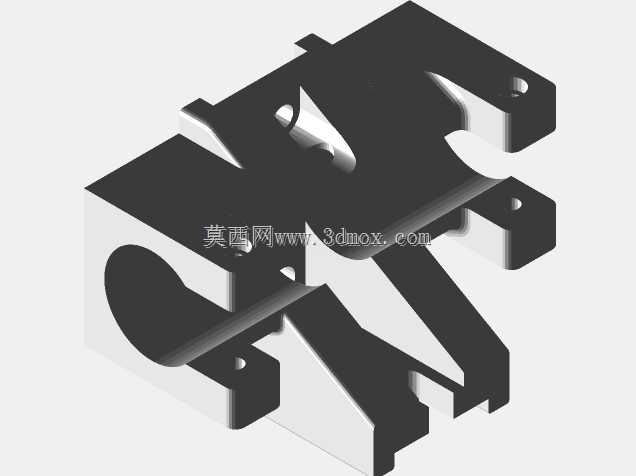

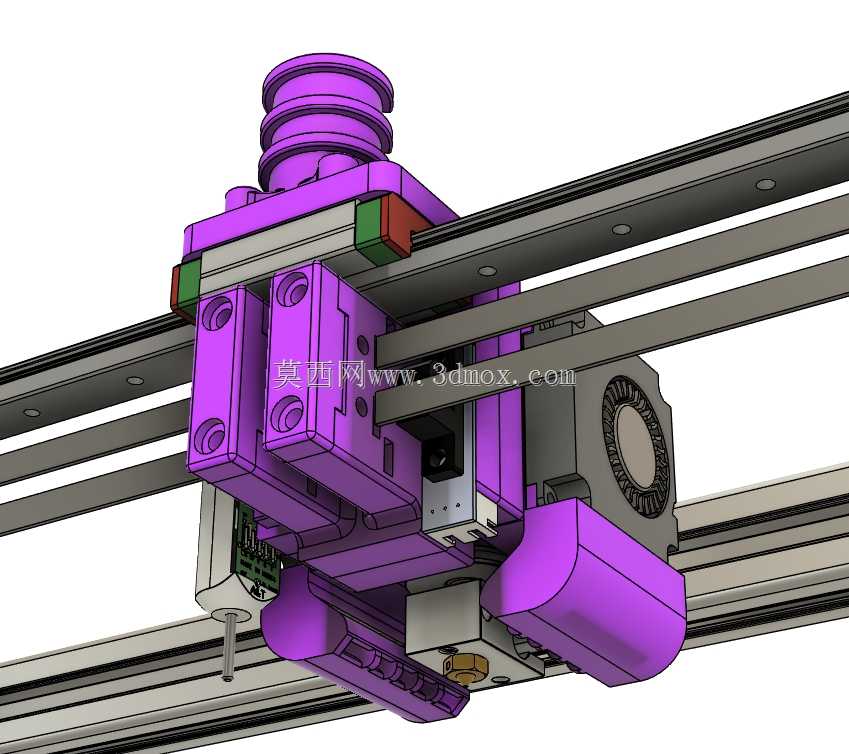

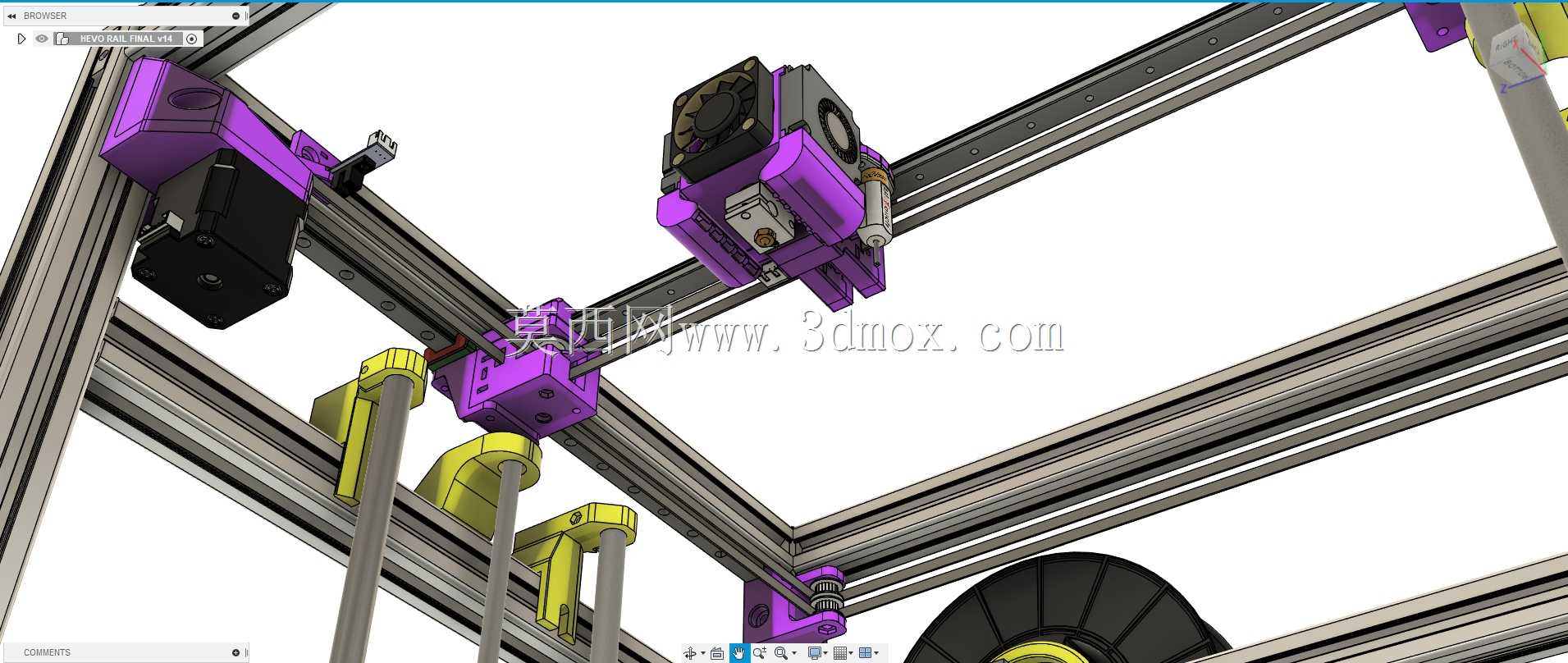

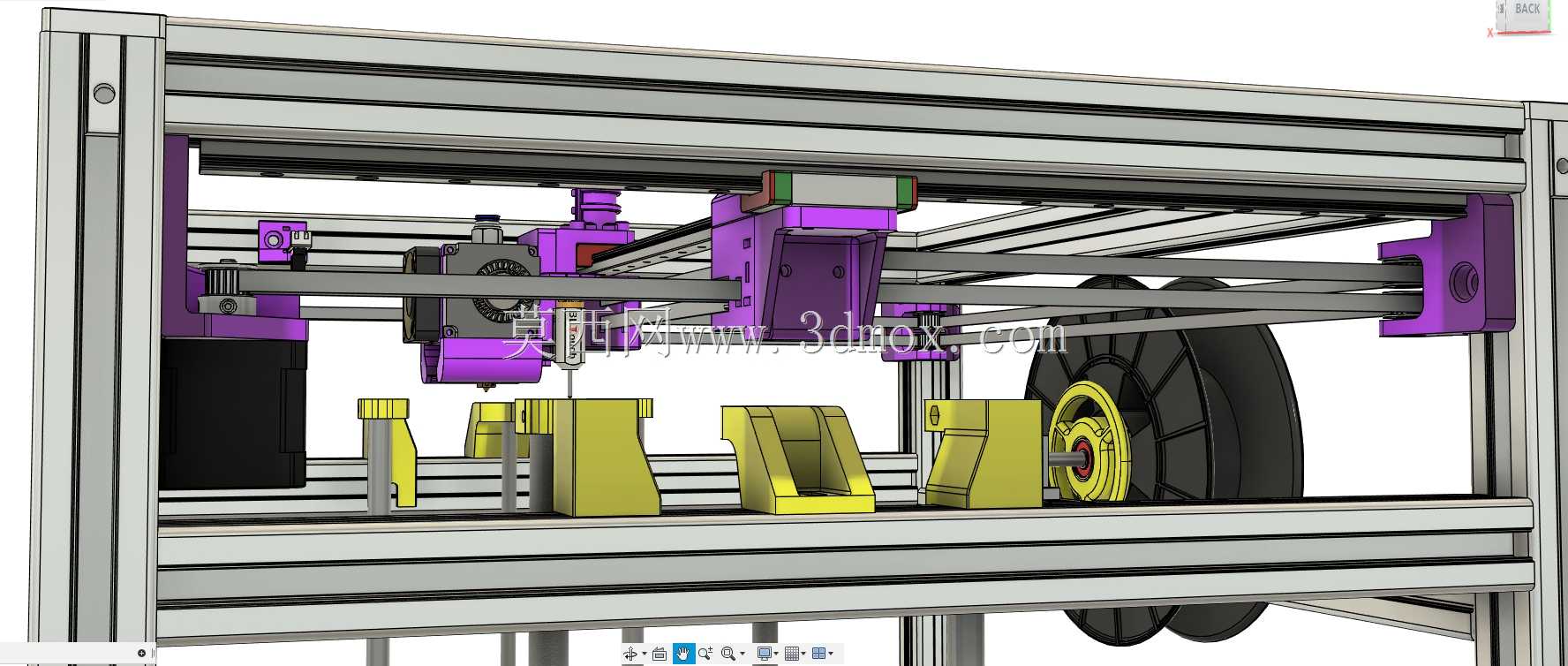

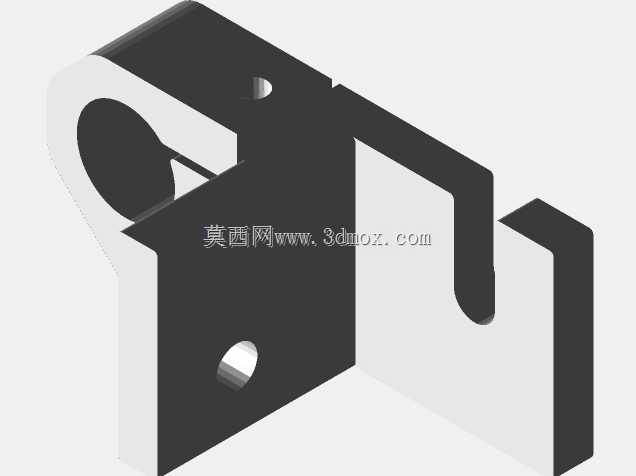

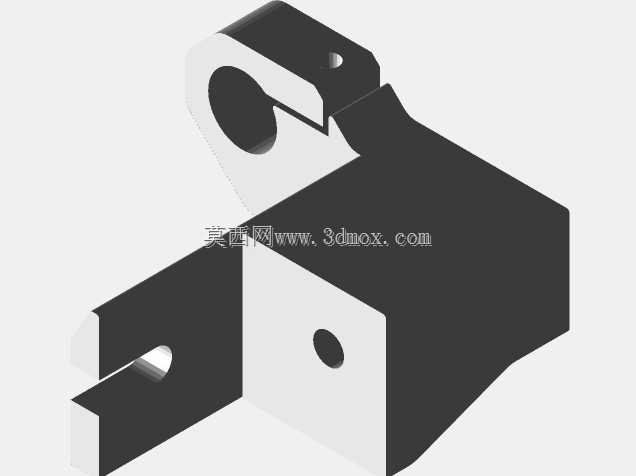

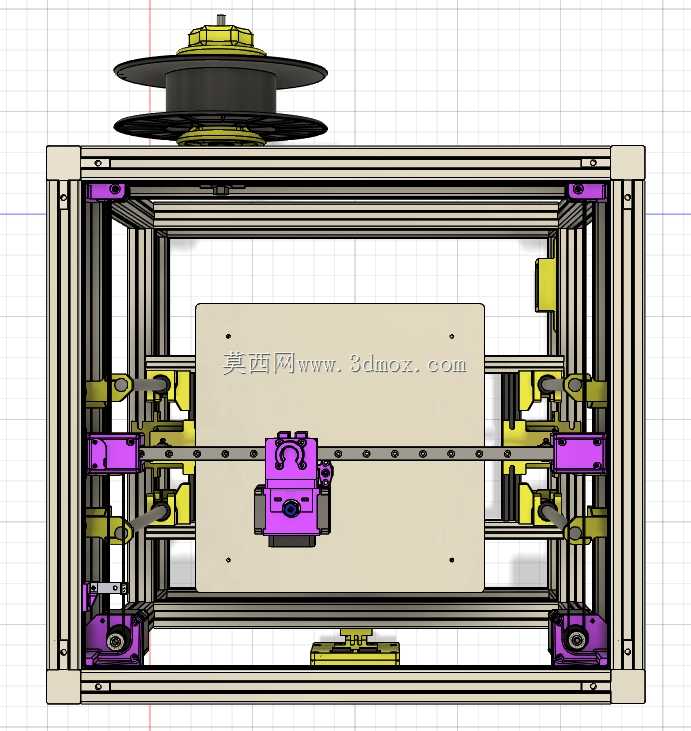

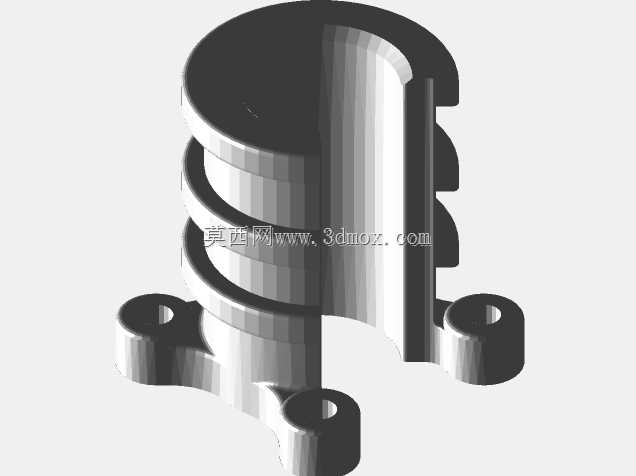

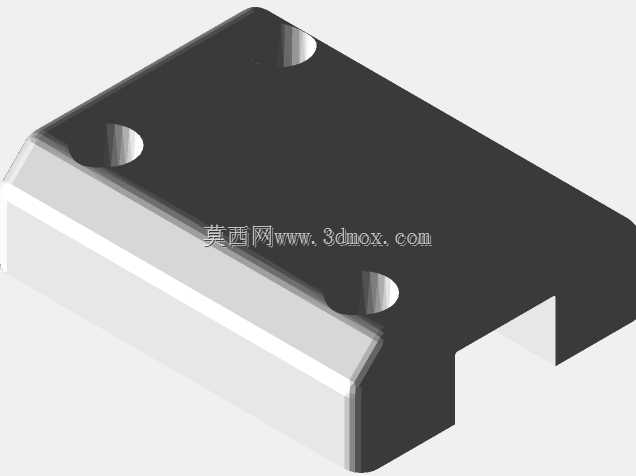

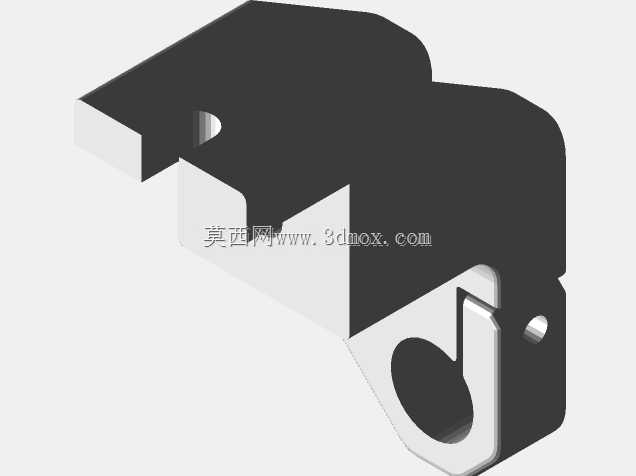

运动部分的同步带走向没有采用常规的绕线路径，带轮的安装座直接集成在型材滑块上，减少了中间转接件带来的装配累积误差，同步带的张紧结构做在滑块侧边，不需要拆开外罩就能直接调整张紧力，日常维护的操作空间被预留得很充足。打印平台的升降导向采用了多根光轴同轴导向的方案，光轴和型材的连接座做了分体式设计，光轴插入后可以微调垂直度，避免光轴倾斜导致平台升降卡顿，甚至出现层纹错位的问题。

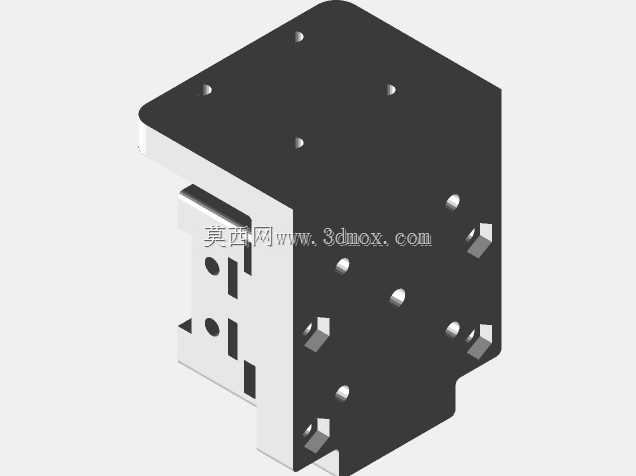

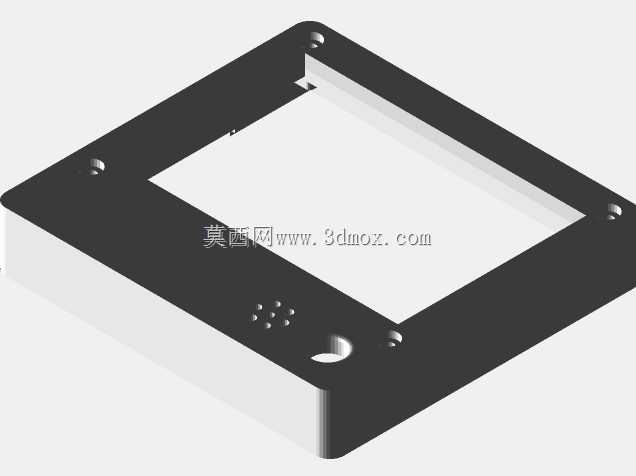

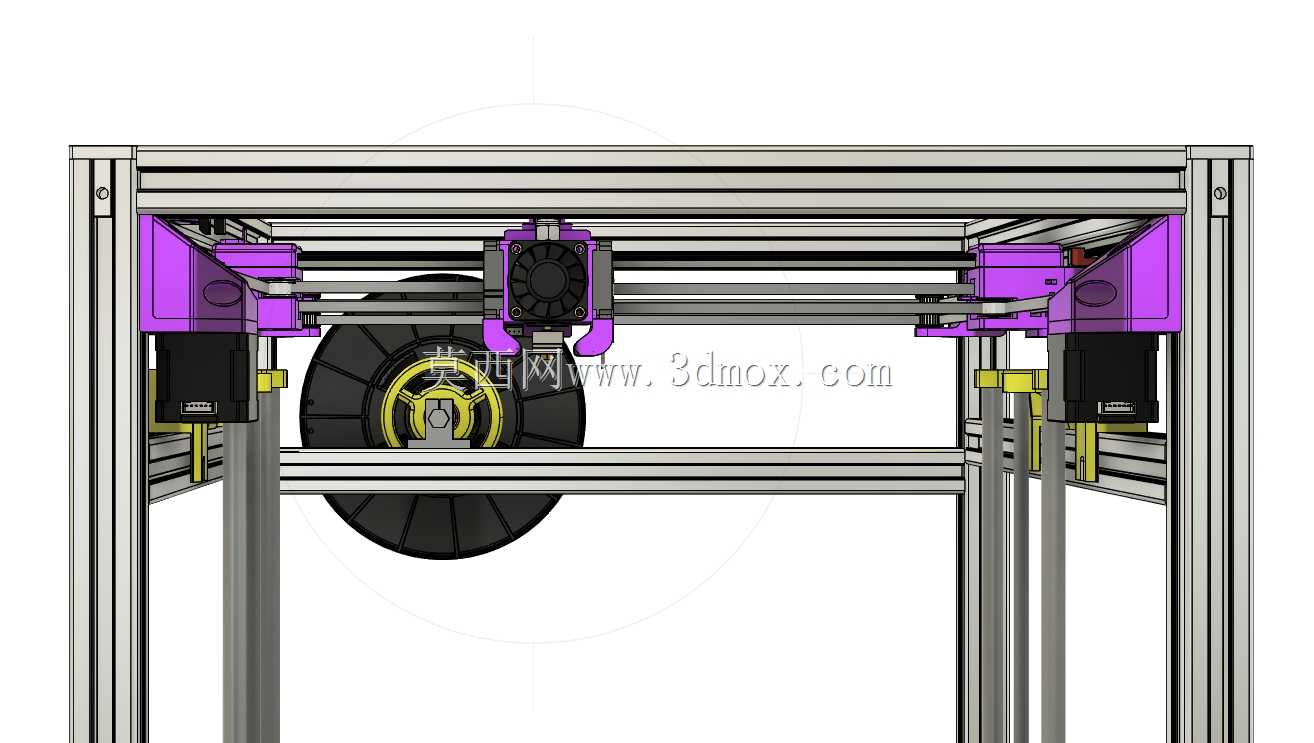

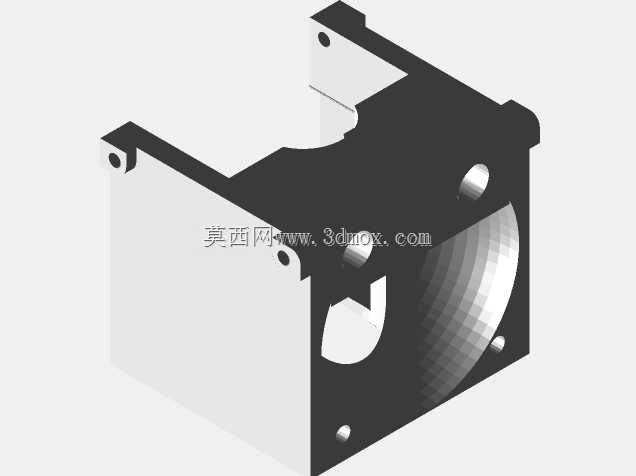

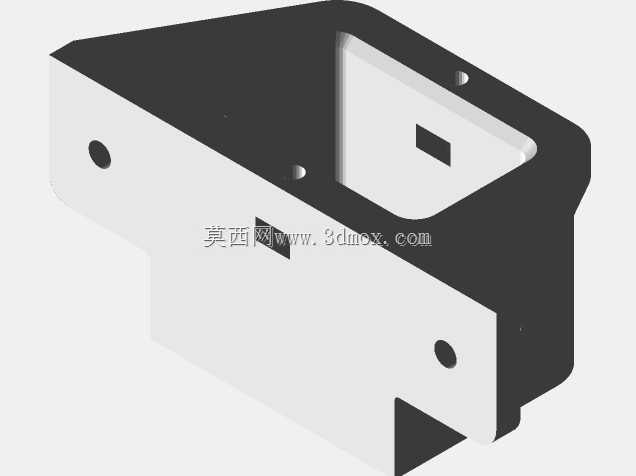

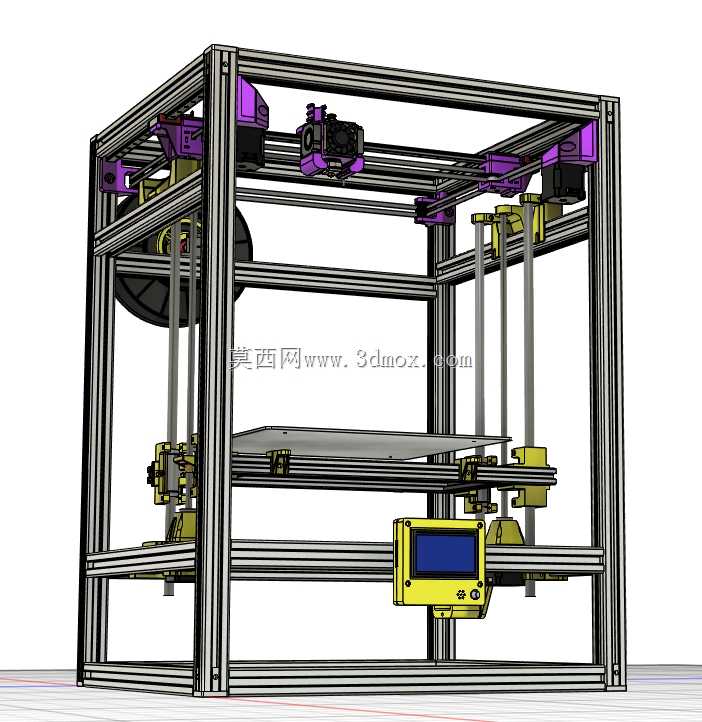

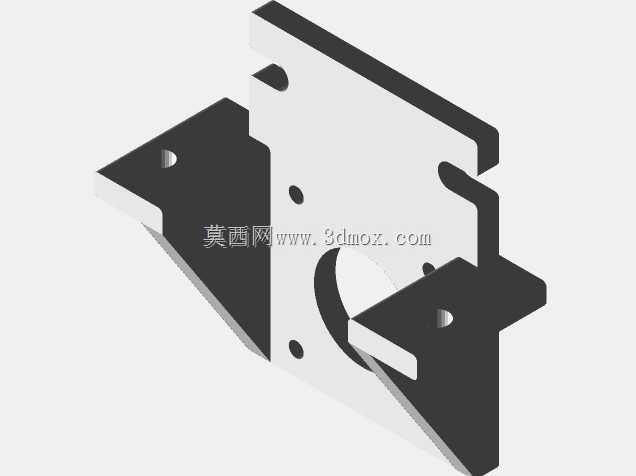

前端的控制屏安装座做了仰角倾斜设计，操作时不需要弯腰凑近设备就能看清屏幕参数，安装座和型材的连接采用卡入式结构，不需要额外打孔，调整屏幕位置时只需要松开紧固件就能滑动到合适的操作高度。顶部的挤出机安装位预留了不同规格挤出机的安装孔位，不管是近端挤出还是远端挤出方案都能直接适配，不需要重新打孔修改框架结构。

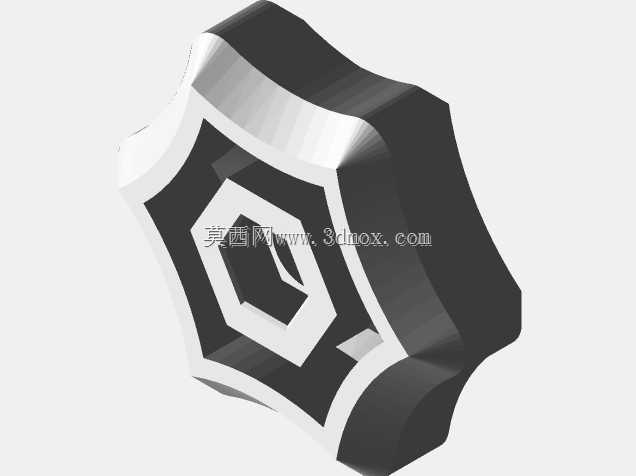

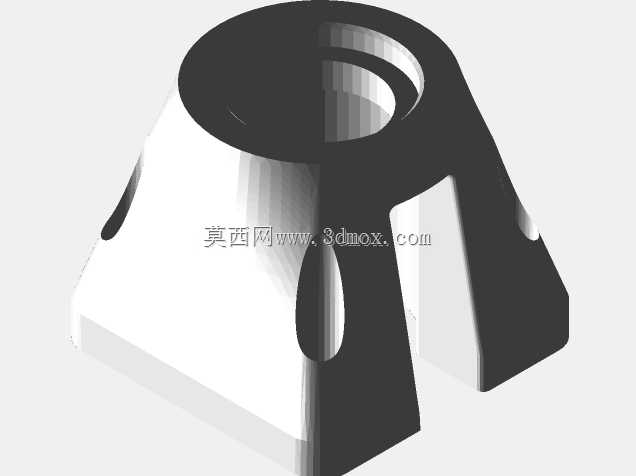

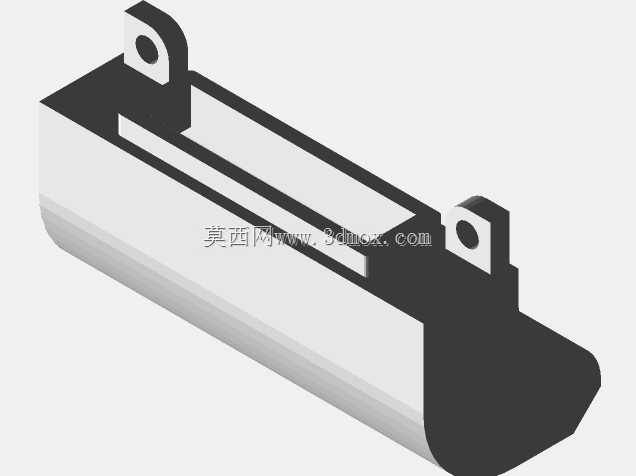

走线槽的位置被隐藏在型材的凹槽内部，所有运动部件的线缆都顺着型材凹槽排布，不会和运动的滑块产生干涉，线缆的弯曲半径也做了预留，长期往复运动不会出现线缆折损的问题。底部的脚垫采用可调式结构，放在不平整的桌面上只需要旋转脚垫就能把整台设备调平，不需要额外找垫片垫平框架，减少了现场安装的调整工作量。

整套结构没有采用复杂的定制机加工零件，绝大多数零件都可以靠铝型材切割和3D打印制作，小批量制作时不需要开模，能大幅降低前期的试制成本，装配过程也不需要专用工装，普通用户靠内六角扳手就能完成整机组装，对非专业的DIY用户非常友好。
