可折叠拓展式集成居住舱结构设计

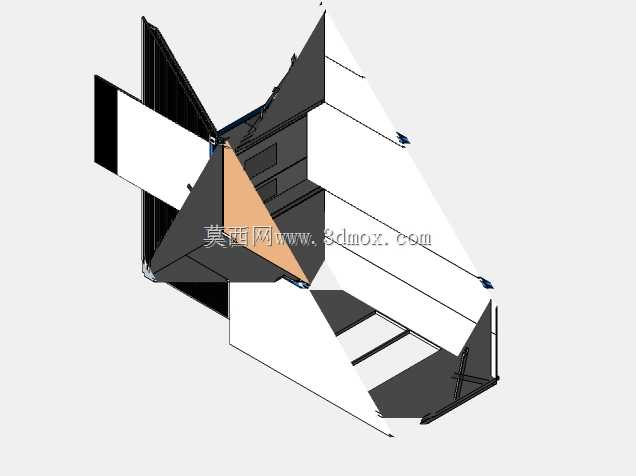

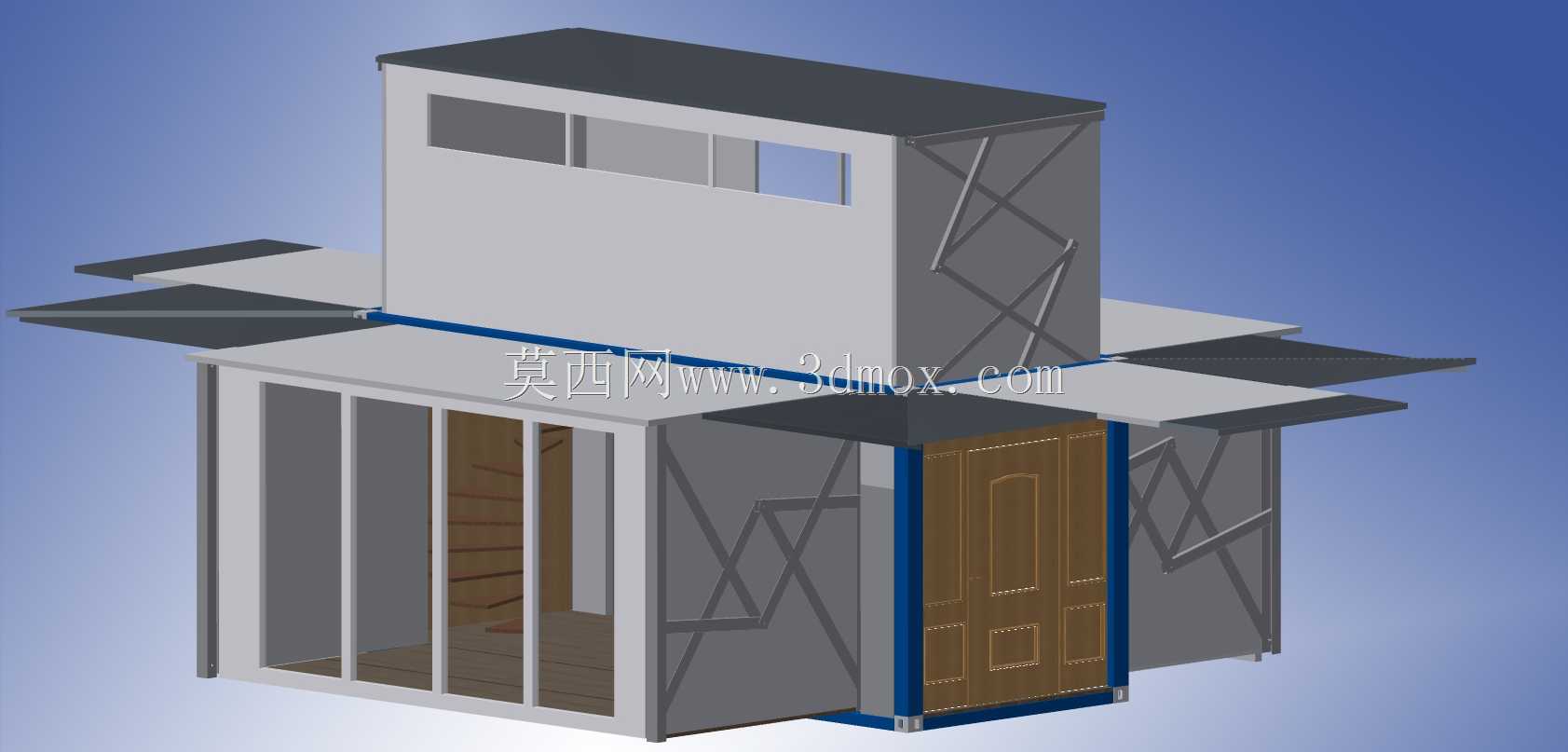

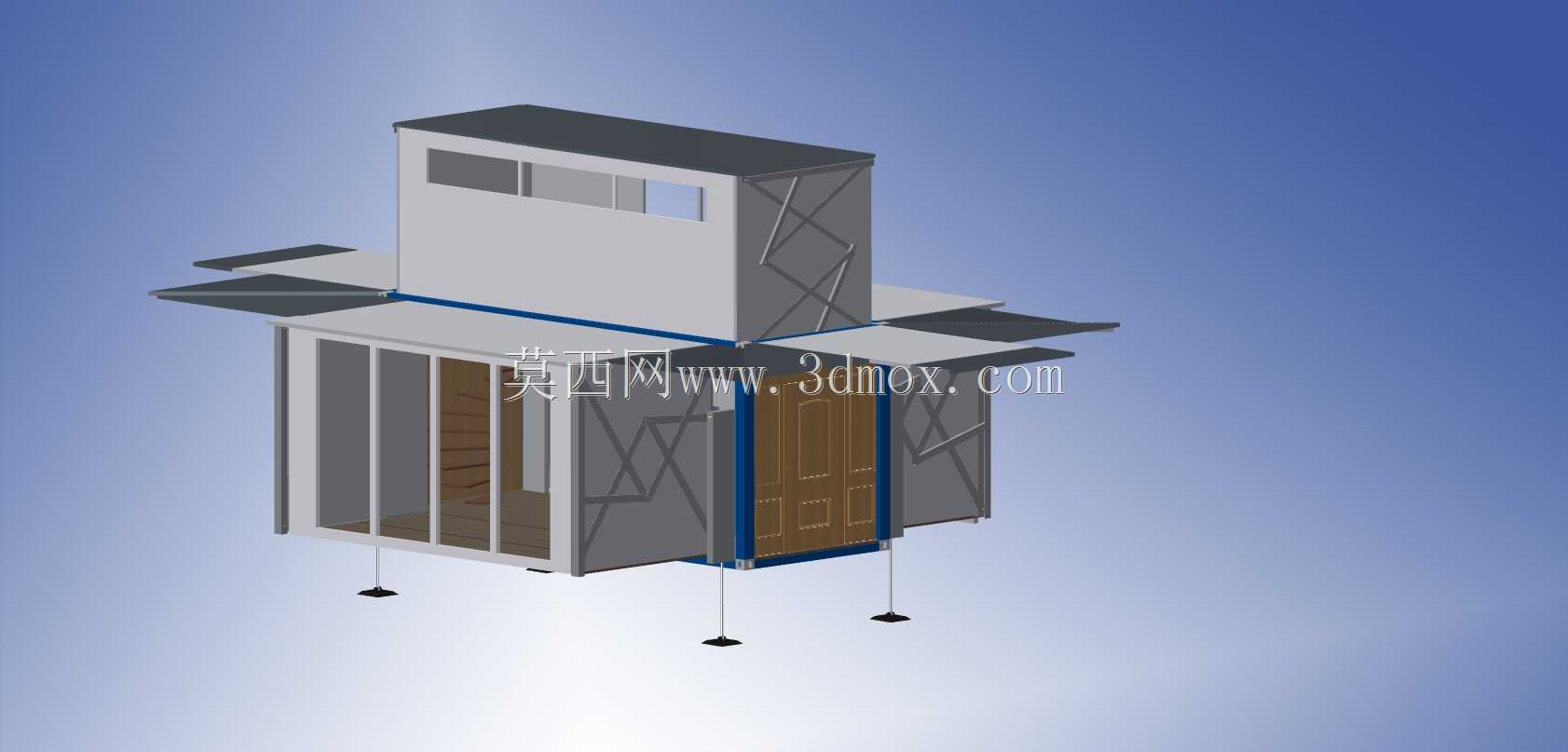

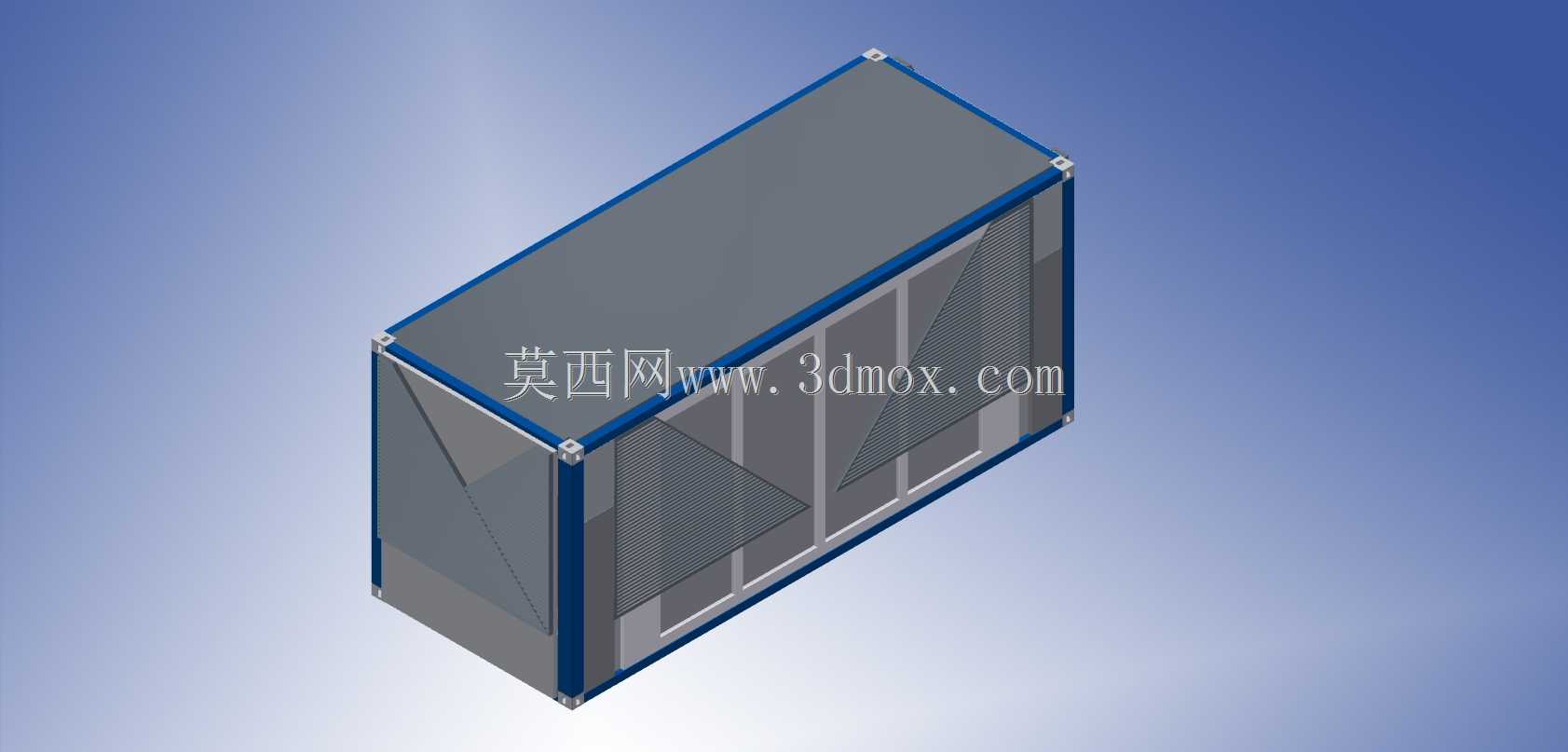

常规集成临时居住舱在转场运输时，常面临舱体内部空间利用率低、超限运输需额外办理审批、现场展开后密封性能难保障的痛点，这款折叠居住结构的设计核心，正是围绕运输与使用两种工况的矛盾做平衡。折叠状态下所有拓展翼板完全收拢，整体外轮廓刚好贴合标准20英尺集装箱的框架边界，不需要额外拆解任何构件就能直接通过平板卡车转运，省去了零散部件的打包固定工序，也避免了运输途中构件磕碰变形的隐患。翼板与主舱体的铰接位置做了隐藏式的密封胶条嵌槽，展开后胶条能被翼板的压紧力完全压实，不会出现常规折叠舱常见的铰接处漏风漏雨问题，胶条的安装槽预留了2mm的压缩余量，哪怕长期使用后胶条出现轻微老化收缩，依然能保持足够的密封压力。下层居住空间的落地玻璃推拉门采用了上承重的滑轨结构，下轨仅做导向用途，避免了户外使用时灰尘、杂物堆积在滑轨内导致门体卡滞，门体的边框与舱体立柱的配合公差控制在0.5mm以内，关闭后能与舱体外墙面保持齐平，不会出现突出的棱边积留雨水。上层的采光窗沿翼板展开后的屋面坡度做了内高外低的倾斜设计，窗扇的下边框自带一体成型的排水檐，雨水打在窗面后会顺着檐口直接排到屋面的排水槽内，不会顺着窗缝倒灌进舱内。内部的楼梯踏步在折叠状态下会自动收合到上层舱体的底板下方，不需要额外拆卸存放，展开时只需要将踏步板翻下卡入预设的定位卡槽即可，卡槽内自带阻尼缓冲垫，踏步卡入后不会出现晃动异响。所有翼板的外侧蒙皮采用了压型钢板，内侧填充了保温岩棉，兼顾了运输过程中的抗磕碰性能与使用阶段的保温隔热需求，翼板的骨架采用了矩形钢管焊接而成，在保证整体刚度的前提下尽可能降低了自重，单人就能完成翼板的展开与收拢操作，不需要借助额外的吊装设备。舱体的主框架角件完全沿用了标准集装箱的角件结构，不管是堆叠存放还是吊装转运，都能直接适配通用的集装箱吊具与锁具，不需要定制专属的吊装工装，大幅降低了现场转运的操作门槛。
