集成视觉检测的激光打标工作站

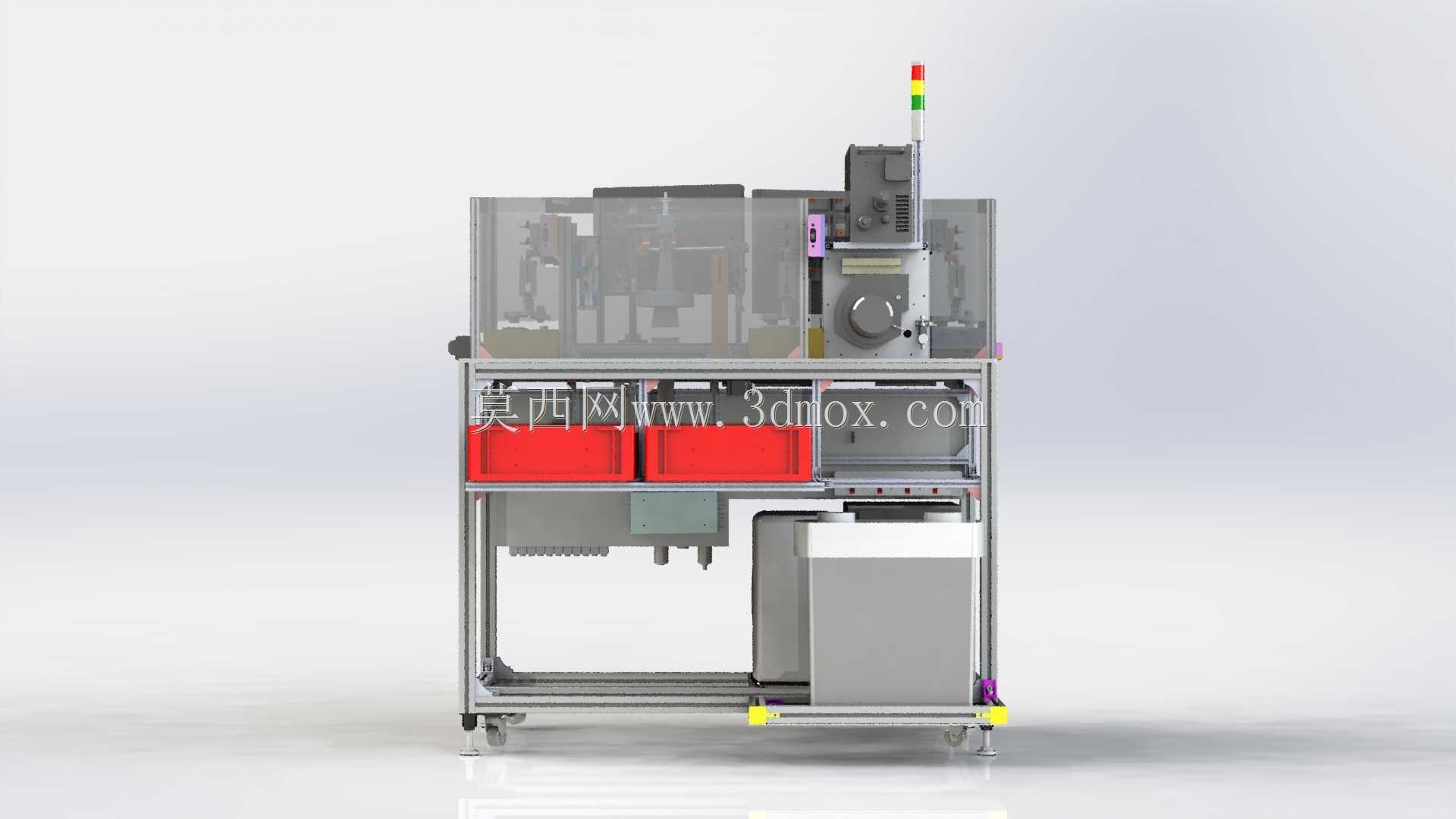

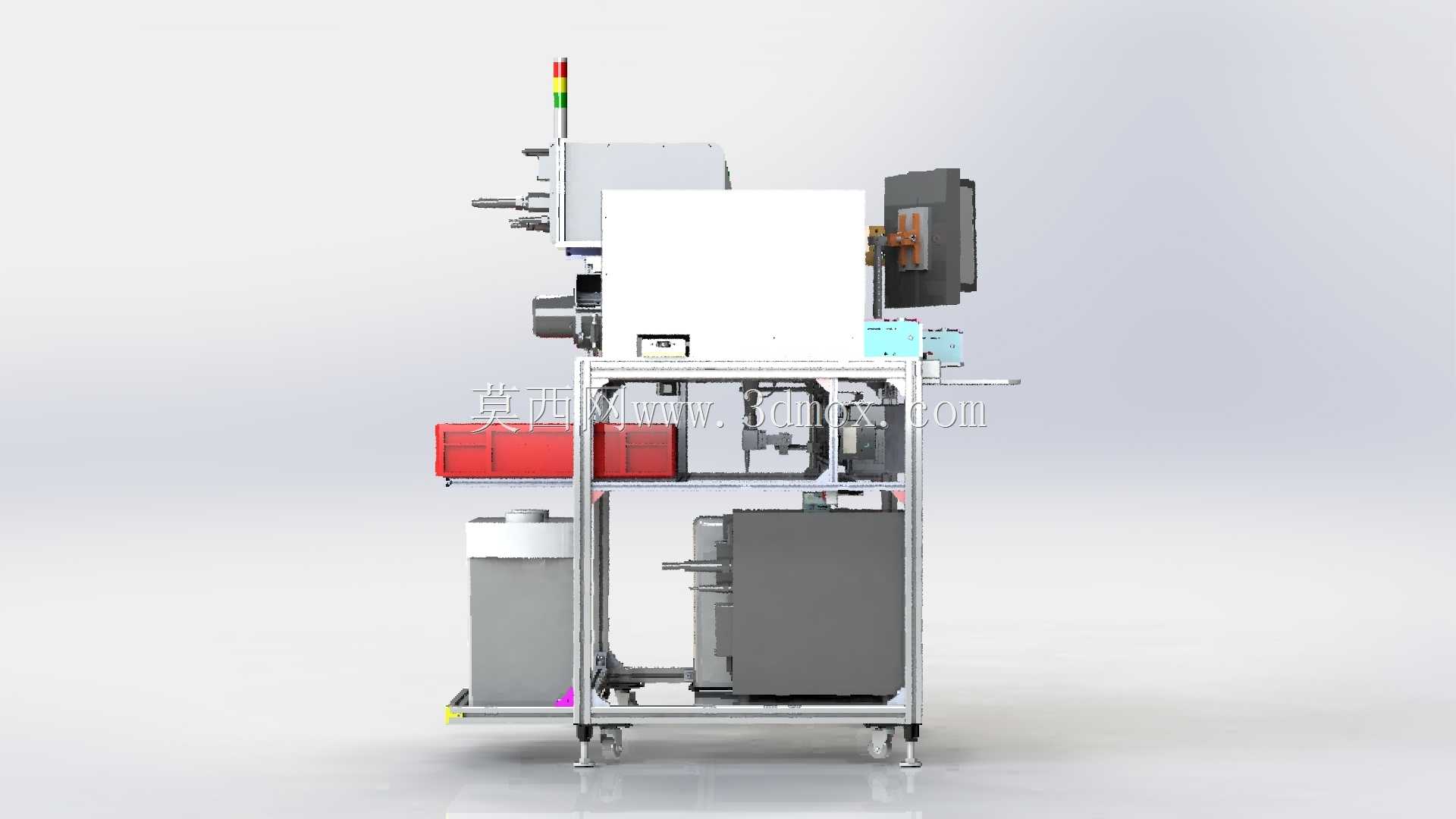

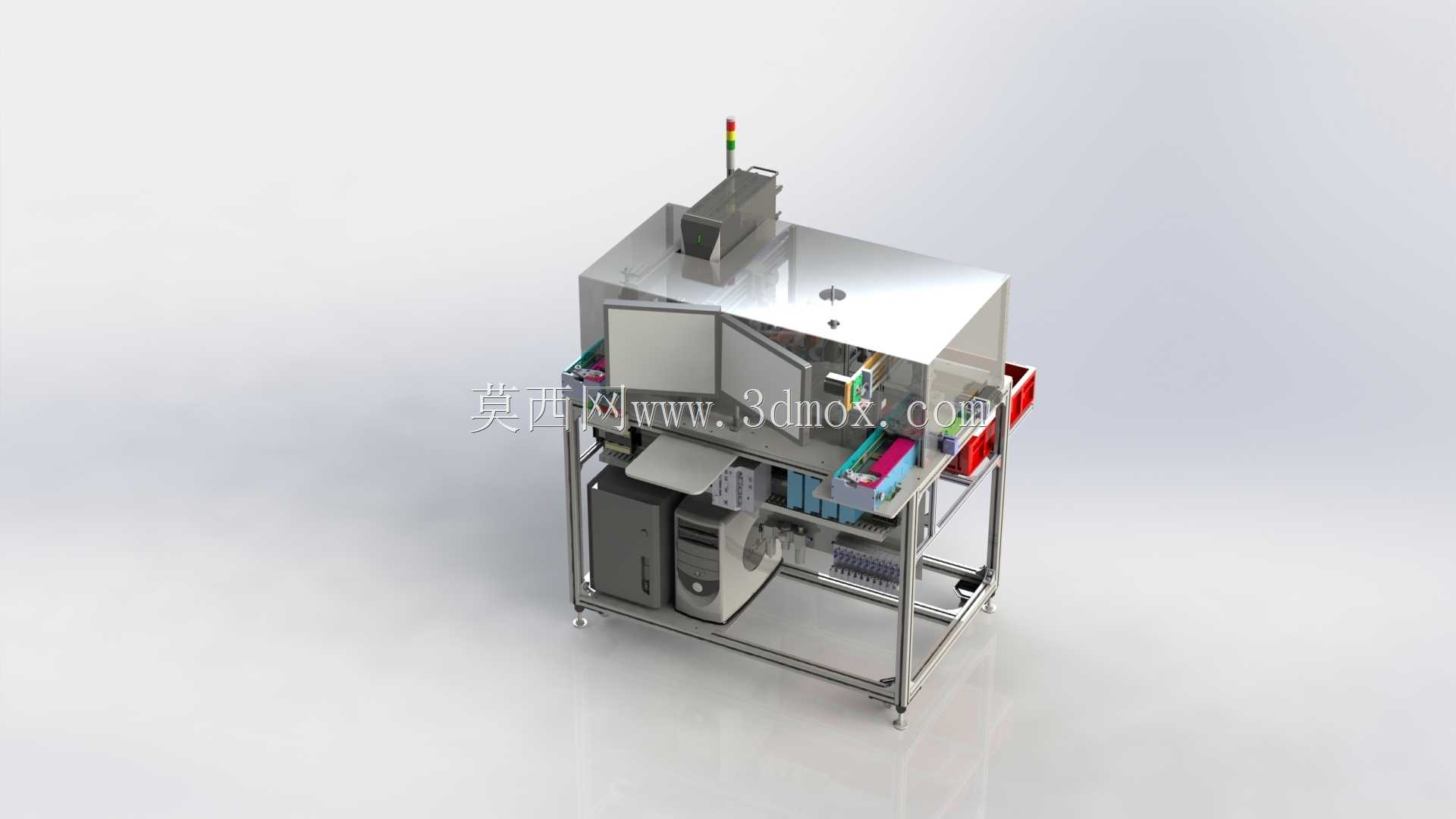

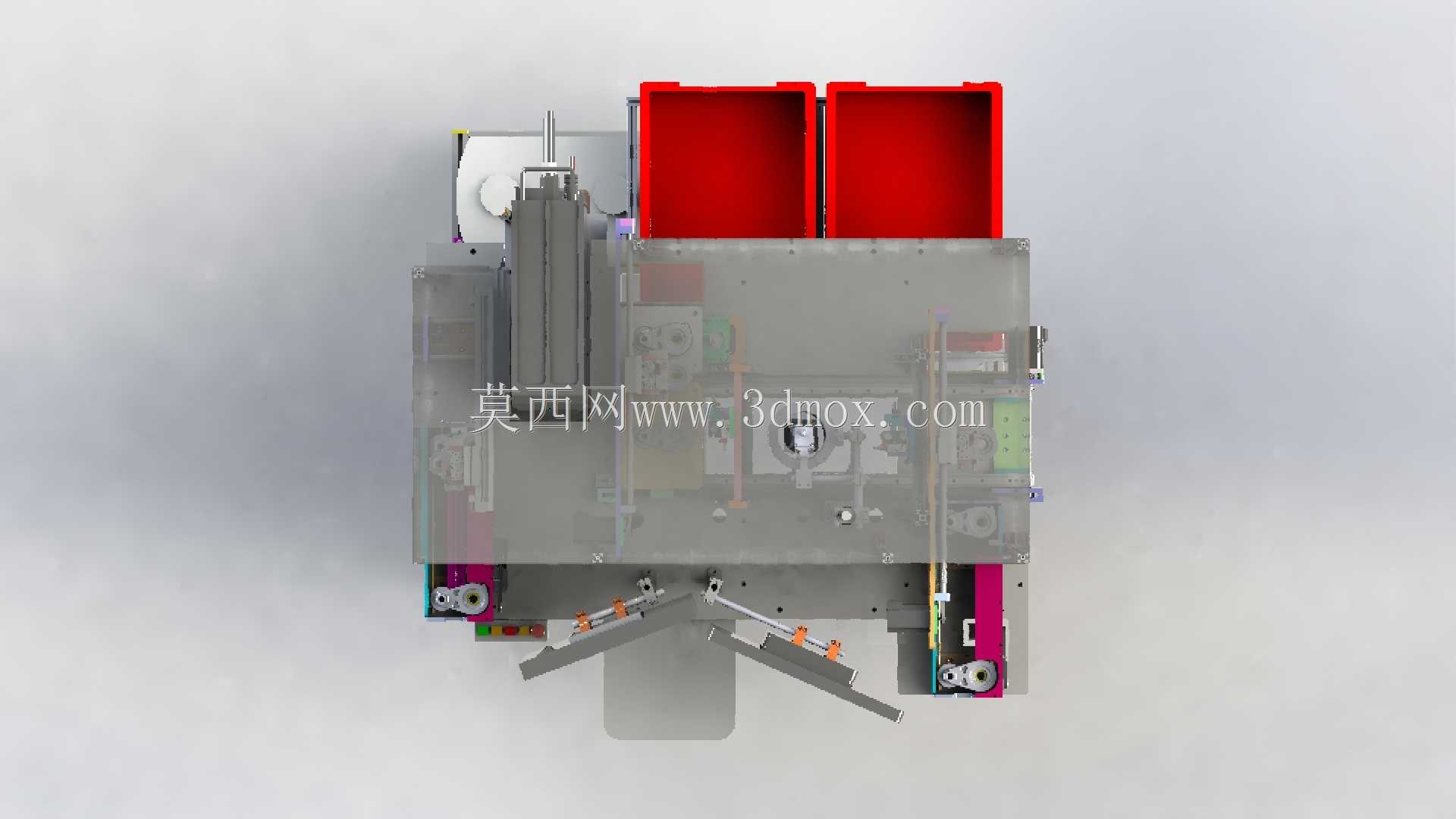

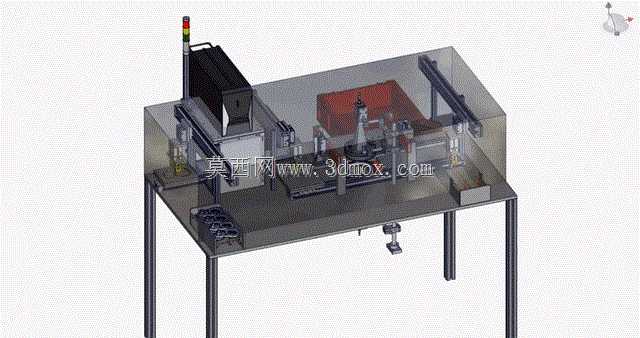

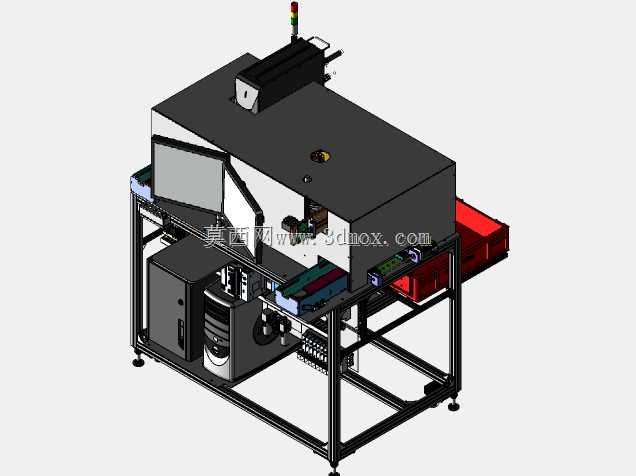

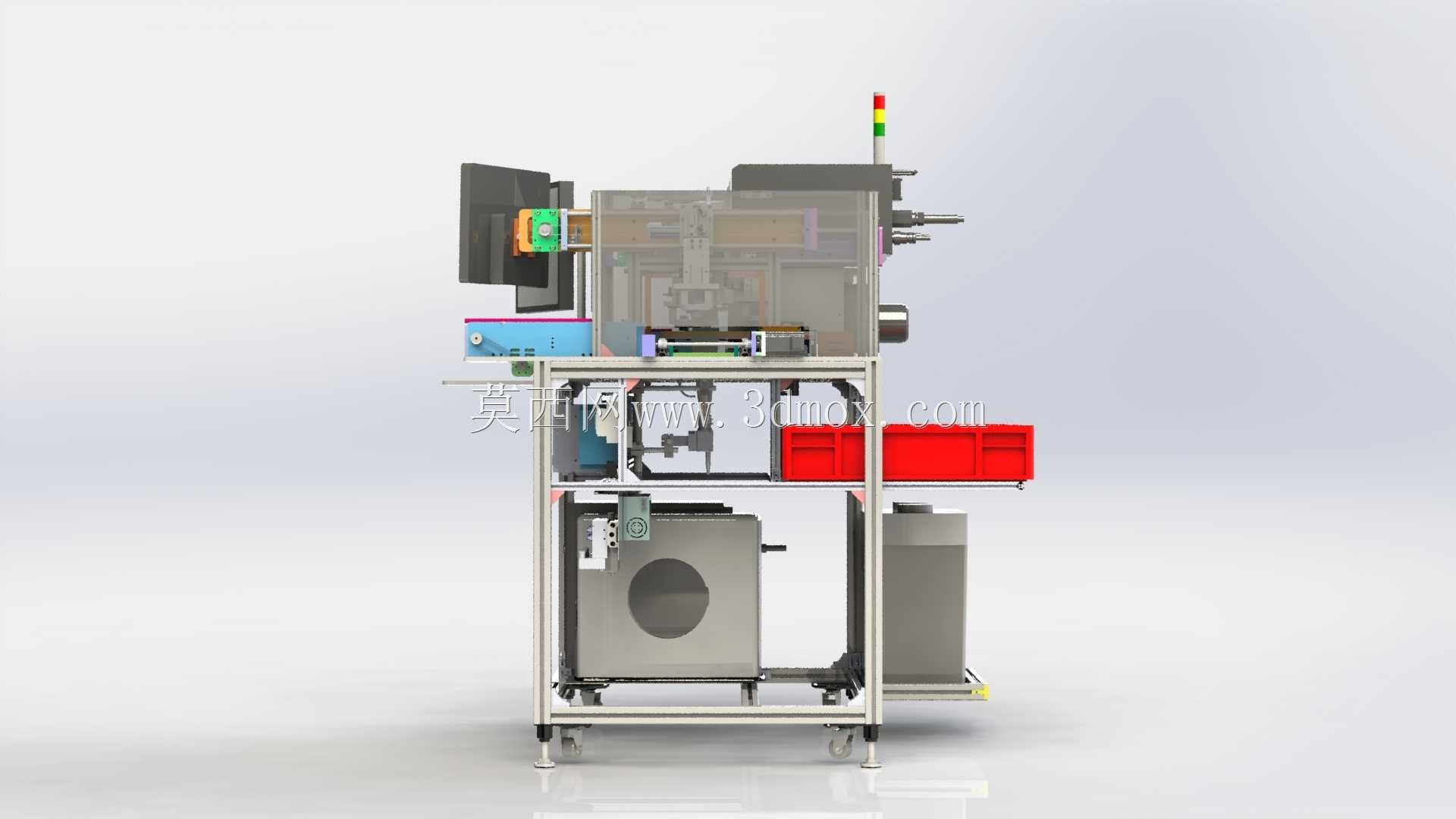

车间现场的激光打标工位常出现打标位置偏移、字符漏打、工件定位偏差的问题，返工率居高不下，这套集成摄像检查的打标工作站，从装配逻辑层面把视觉校验环节嵌入打标全流程，从根源上规避不良品流出。机架采用方管焊接后整体去应力处理，台面铣削加工保证平面度控制在0.1mm以内，激光发生器安装座预留了三个方向的微调腰型孔，现场调试时不用拆解整体结构，就能微调激光头的俯仰角度与前后位置，适配不同高度工件的打标焦距需求。摄像模组安装在打标头侧方的悬臂支架上，支架与主台面之间加了一层橡胶减震垫，避免打标过程中设备振动导致镜头成像模糊，镜头下方预留了环形光源的安装位，光源角度可随工件反光特性调整，金属工件打标时不会出现局部过曝导致的字符识别失败。工件定位工装采用快换式设计，不同规格的工件只需要更换定位托板，托板通过两个定位销与台面基座连接，重复定位精度控制在0.05mm以内，不用重新校准视觉坐标系就能直接切换生产批次。设备外围的透明防护罩采用亚克力板拼接，接缝处做了密封处理，既能阻挡激光散射伤害操作人员，又不会遮挡摄像模组的补光光路，防护罩开合处装了安全联锁开关，门体打开时激光发生器自动断电，杜绝误操作风险。三色警示灯安装在机架顶部最高处，不同颜色对应设备待机、运行、故障三种状态，操作人员在车间任意位置都能快速识别工位状态。台面下方预留了电气柜安装空间，工控机、IO模块、驱动器都分层固定在柜内导轨上，走线全部走理线槽，强弱电分离排布，避免视觉信号传输受到电磁干扰。打标完成后工件不需要转移到单独的检测工位，摄像模组直接在原位采集打标区域图像，和预设的标准模板做比对，字符清晰度、位置度、完整性全部合格才会放行到下一工序，不合格品直接触发报警，由操作人员取走返工，整个流程不需要人工介入判断，单工位的检测效率比人工目视提升三倍以上，还能避免人眼疲劳导致的漏检。
