柑桔自动化分级称重分选设备结构

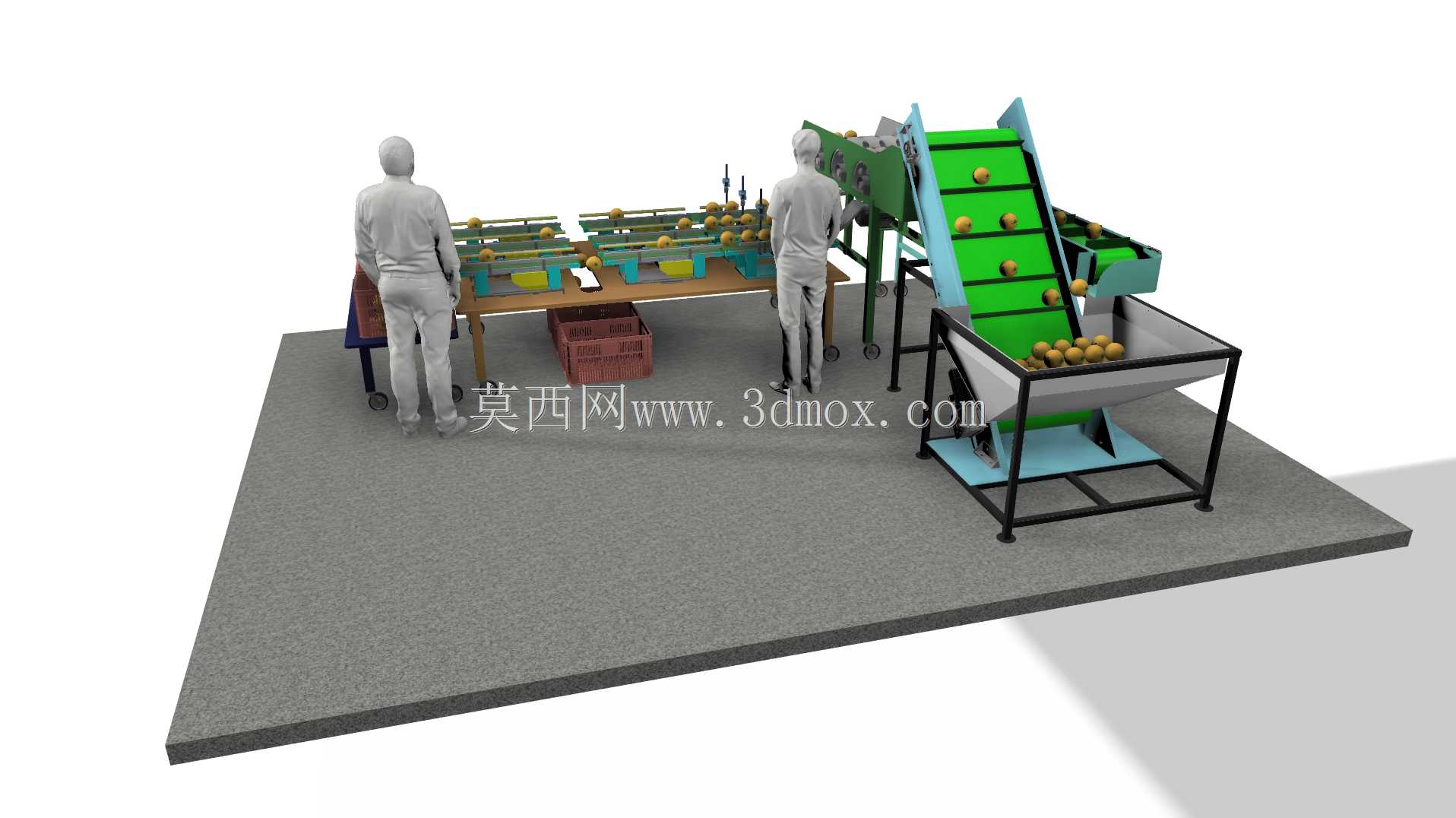

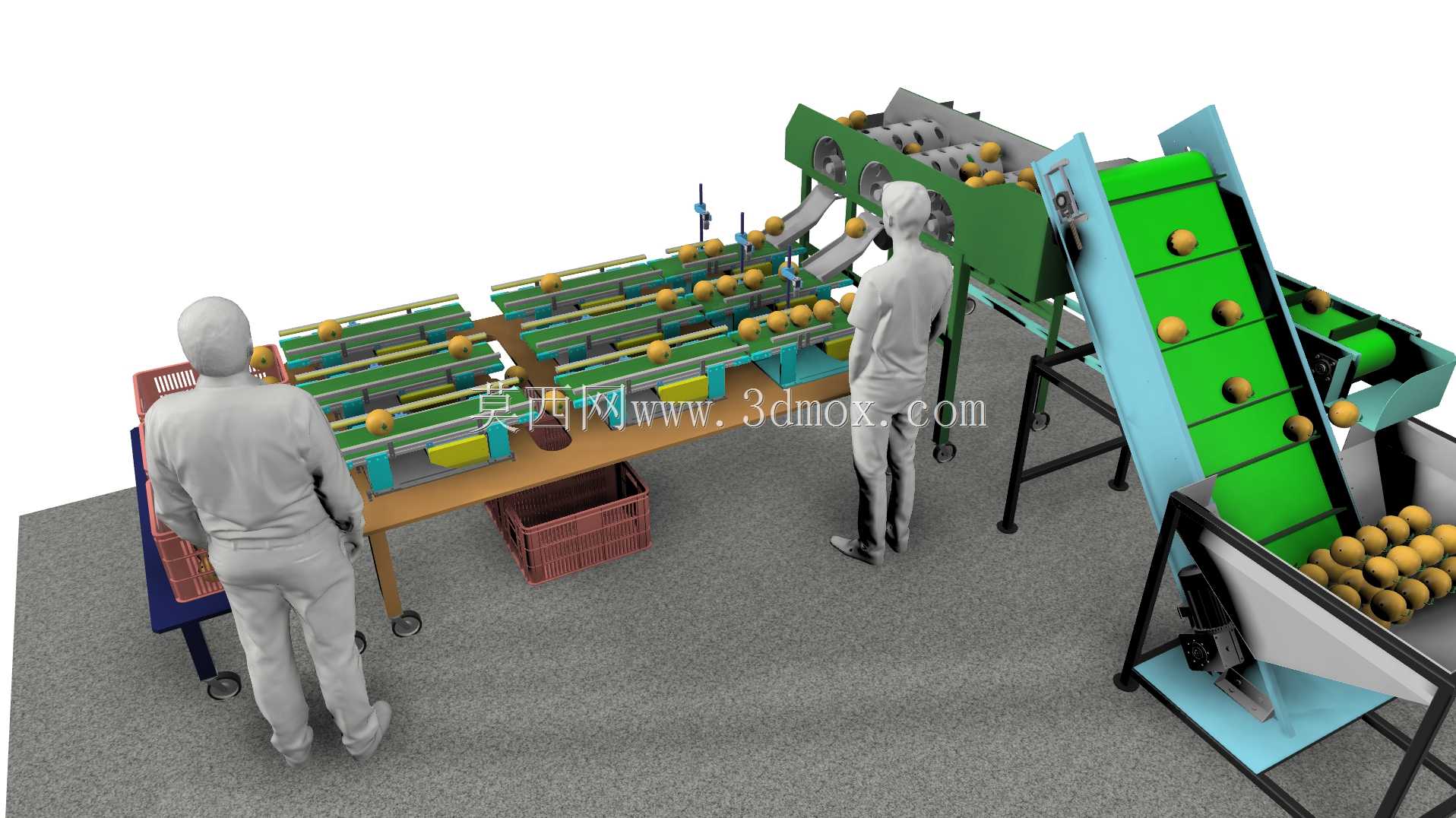

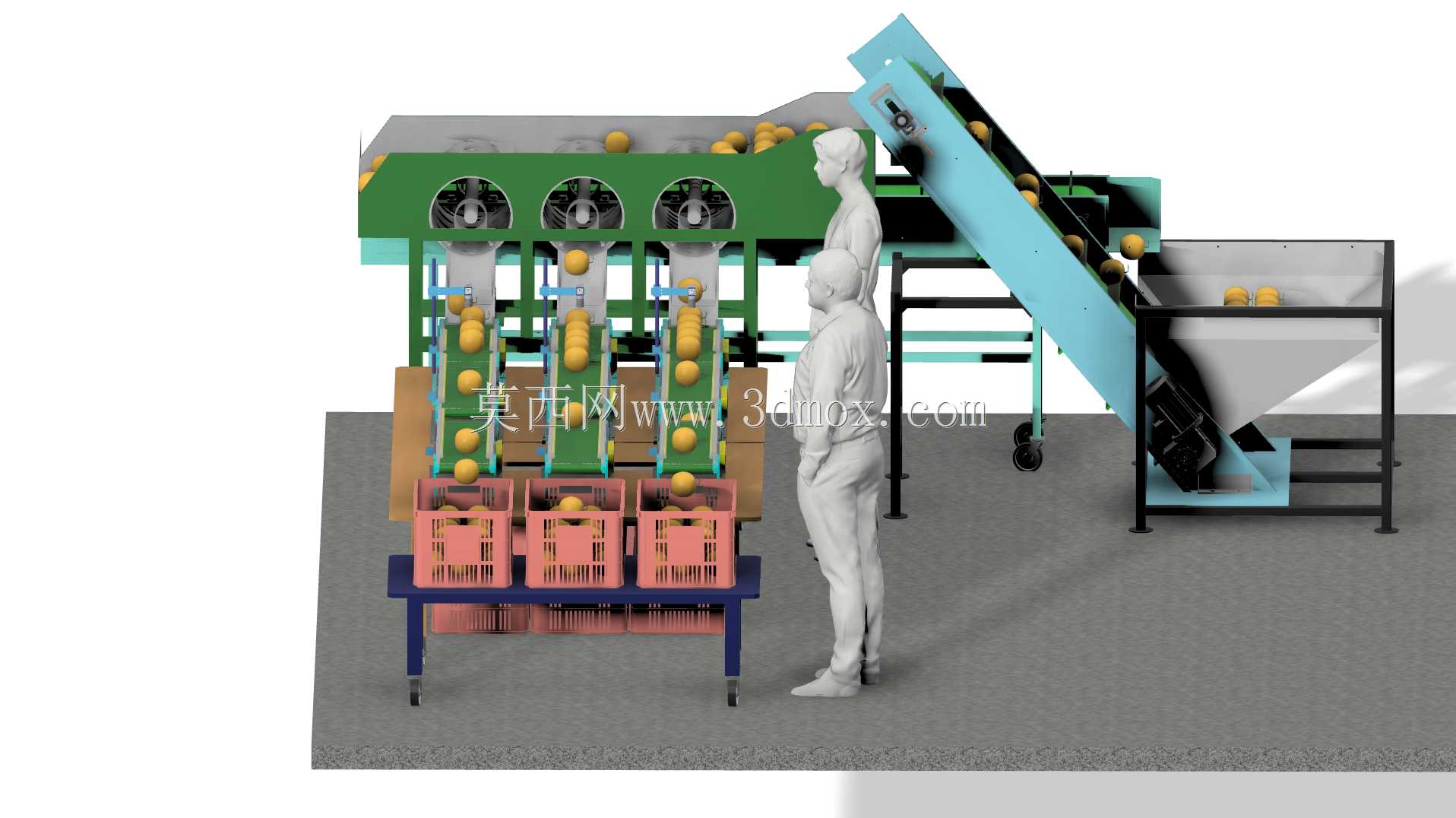

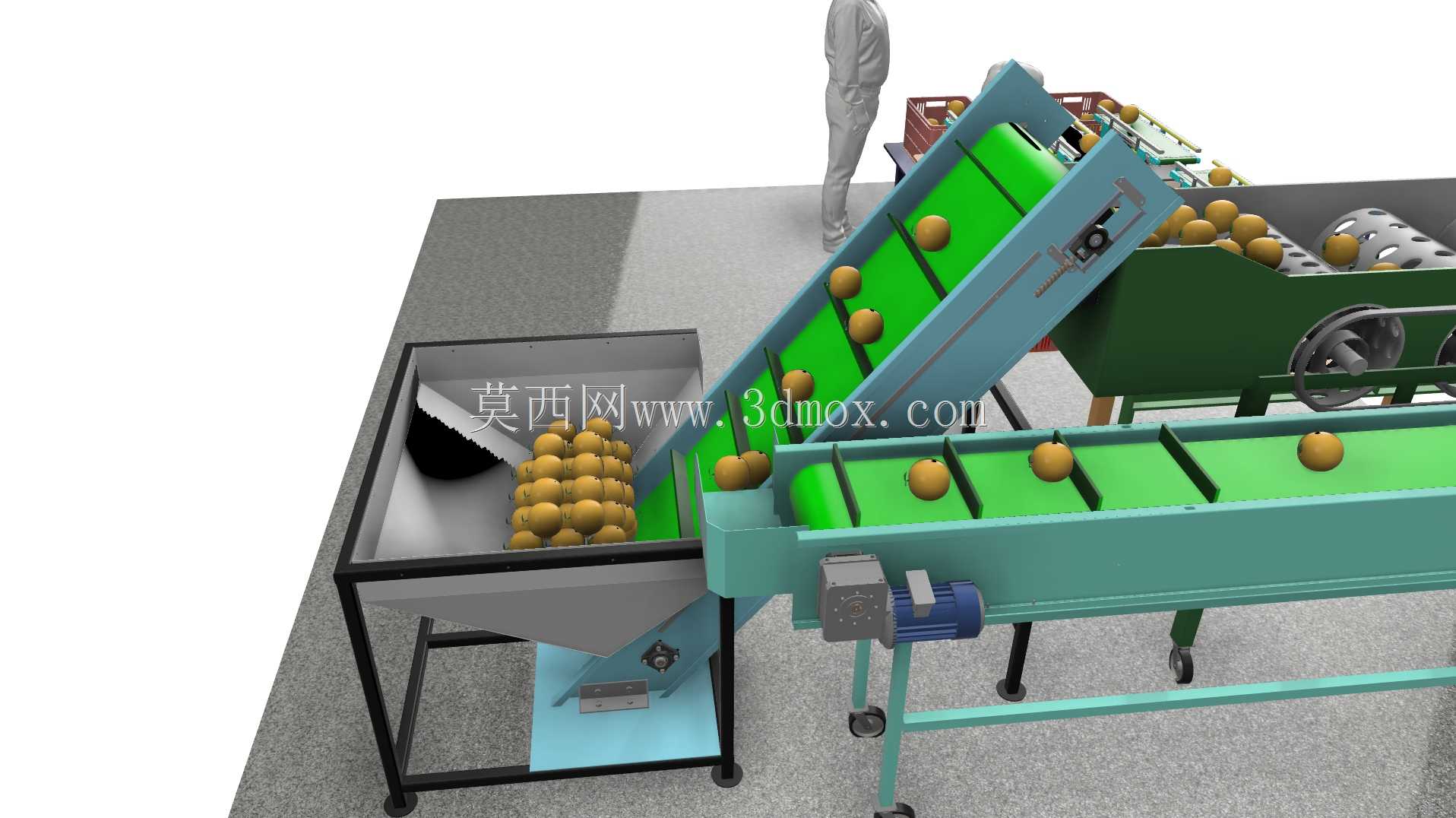

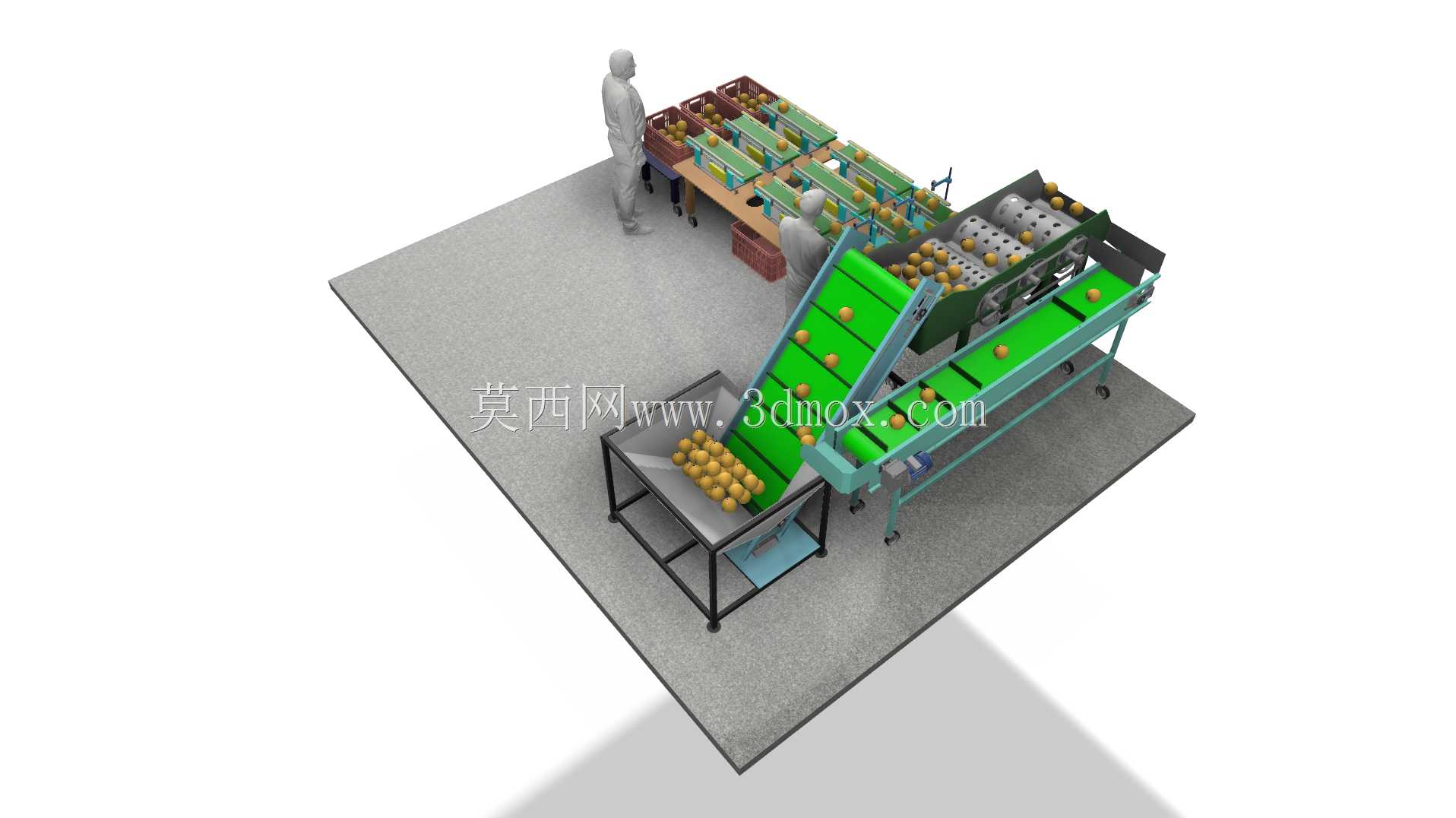

鲜食柑桔产后分选线长期存在磕碰伤率高的痛点，软质果实在多段输送落差处极易出现表皮油胞破裂，后续储运阶段就会快速霉变腐烂，这套分级称重结构在落差衔接处做了针对性的阻尼缓冲设计。倾斜上料输送带的表面不是常规光滑带面，每隔12厘米设置一道软质挡条，单格容纳量控制在3-5颗柑桔，避免果实在爬坡段堆叠滚落，带面倾角锁定在27度，既保证上料效率不会出现果料堆积，又不会因为坡度过大让果实加速下滑碰伤。上料段末端和分级主机的衔接位置，没有做刚性硬连接，而是留了8毫米的柔性间隙，垫了食品级硅胶缓冲垫，果实从输送带落到分级台的瞬间冲击力被完全吸收，不会出现硬磕碰。

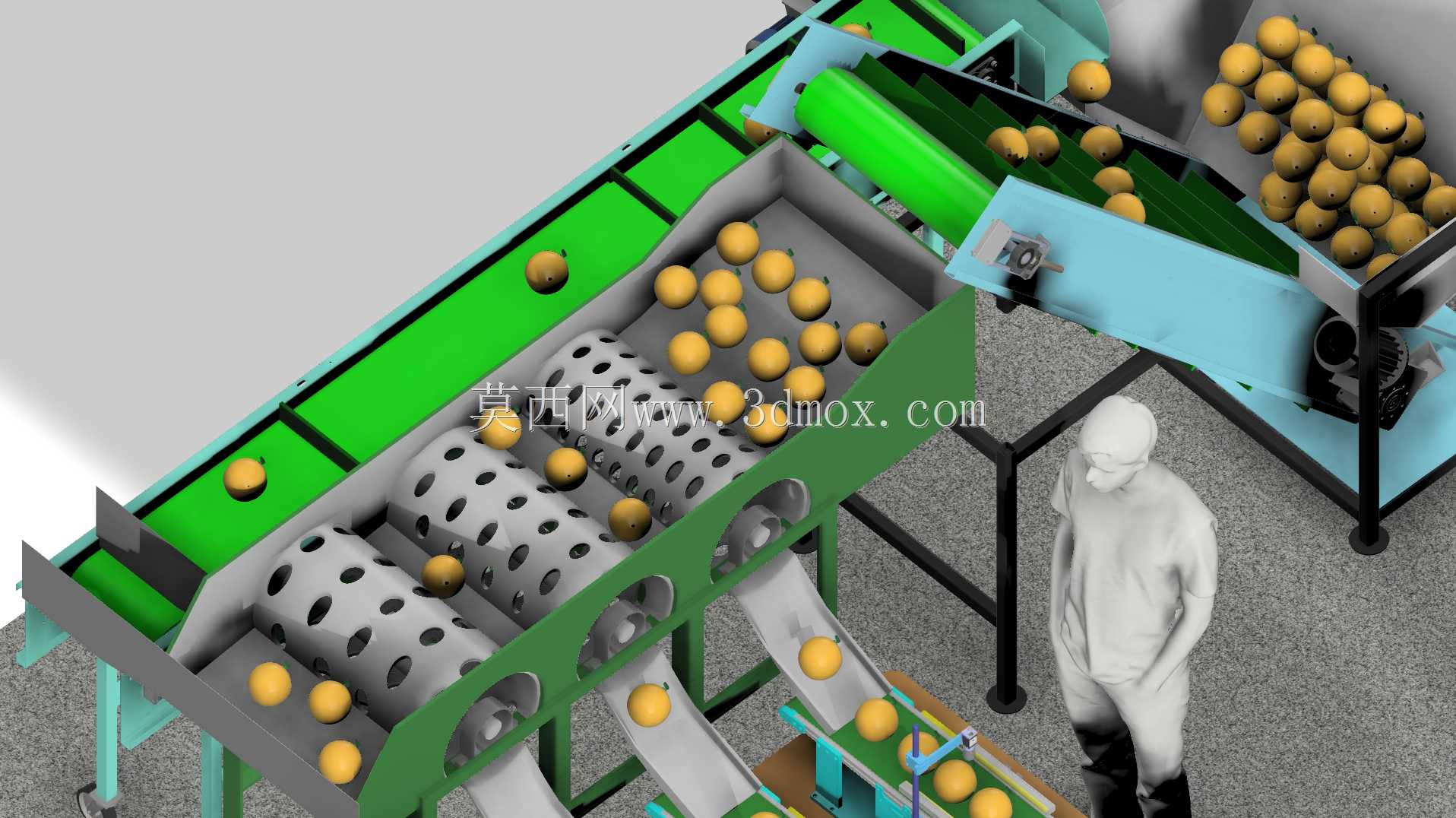

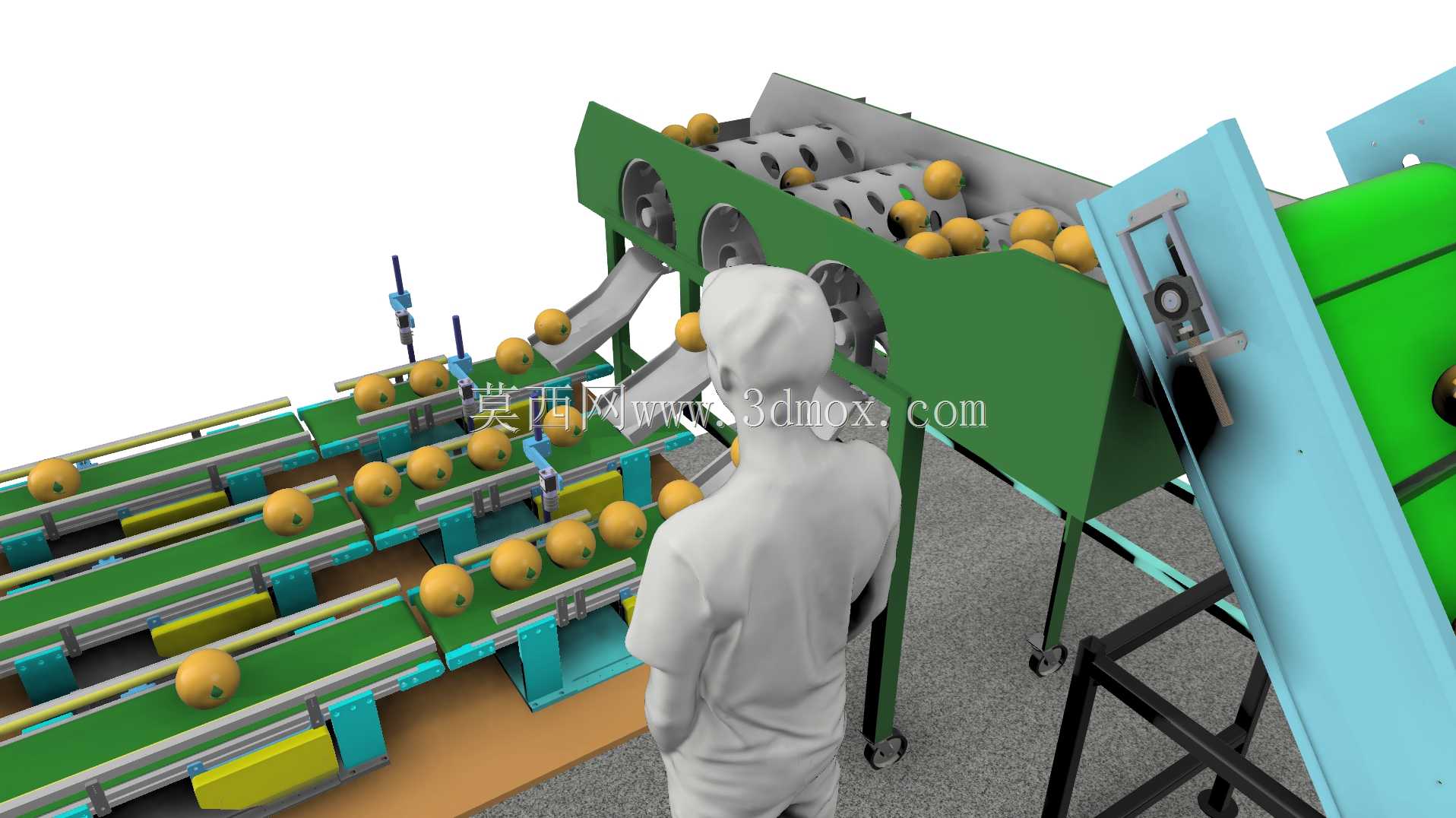

分级通道的导向板全部做了圆弧翻边处理，没有任何直角锐边，每道通道的宽度刚好适配对应等级柑桔的最大果径，不会出现果实卡滞或者两颗果同时挤入通道的情况。称重模块的承托面贴了3毫米厚的防滑硅胶，果实落到称重位时不会弹跳偏移，称重数据采集的响应速度控制在0.2秒，既保证称重精度误差控制在±2克内，又不会因为采集延迟导致后续分选动作错位。分选拨杆的动作行程做了限位优化，拨杆表面包裹软质泡棉，推送果实时的接触压力经过反复调试，刚好能把果实推入对应出料滑道，又不会挤伤果皮。

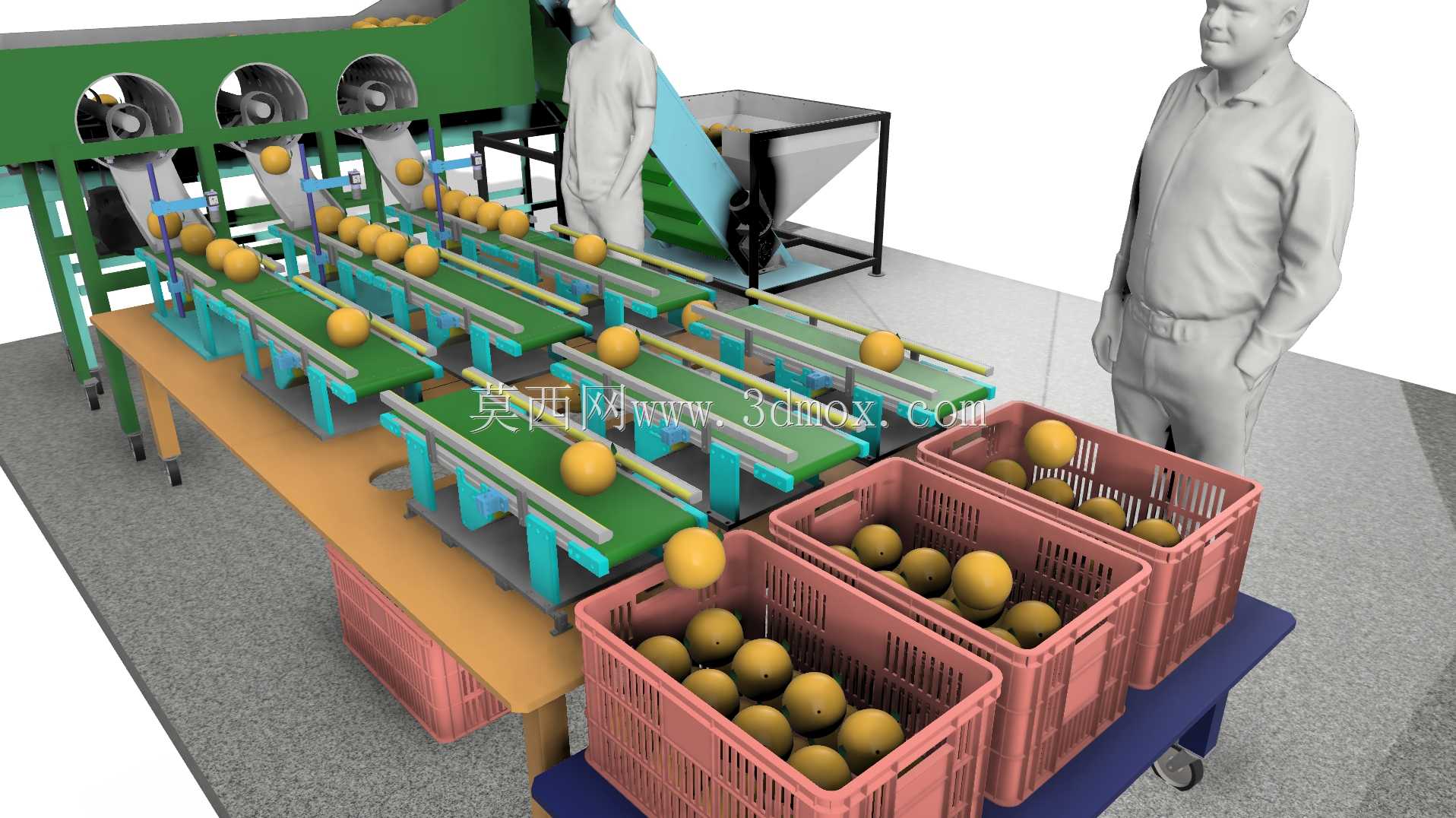

出料滑道的倾斜角度逐段放缓，末端距离收集框的高度控制在15厘米以内，滑道内壁做了磨砂防滑处理，果实下滑速度被控制在0.3米每秒以内，落入收集框时不会因为冲击力过大碰伤。底部的收集框定位架做了快拆卡扣设计，不同规格的周转框都能快速卡入定位，不需要额外工具调整，换框停机时间能压缩到10秒以内。机架底部的脚轮带自锁结构，生产线转场移动时不需要额外吊装，单人就能推动调整位置，支脚的高度调节范围有10厘米，能适配不同平整度的车间地面，不会因为地面倾斜导致输送带跑偏或者称重数据失准。

整线的驱动部件全部做了防水密封设计，分选车间日常清洗消毒的水渍不会渗入电机和传动部件，维护时不需要拆解外围护板，所有润滑点都预留了外置注油嘴，日常保养的操作难度大幅降低。
