双工位顶升式气动升降输送机构

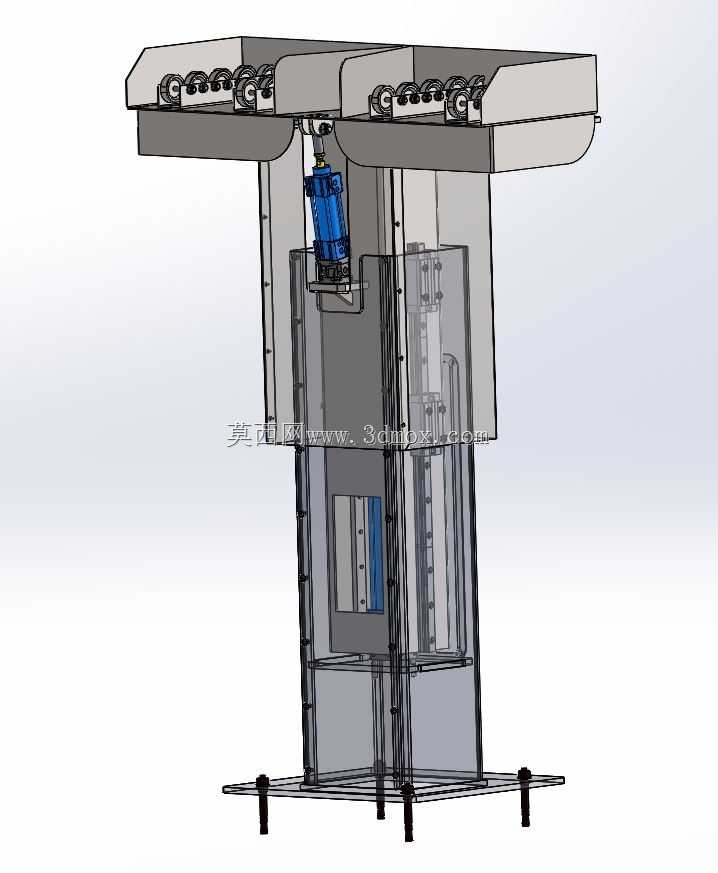

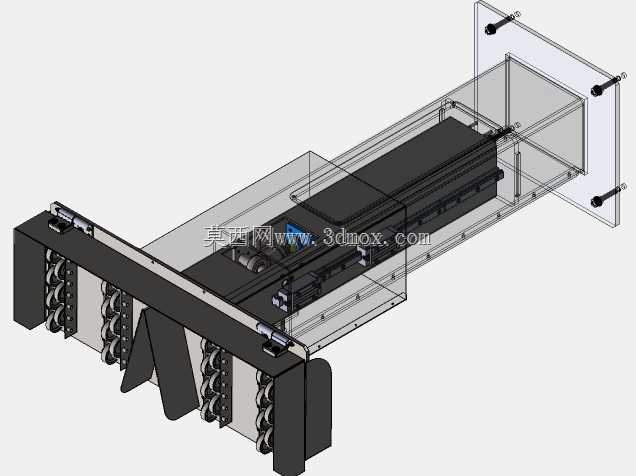

车间流水线的工位间物料转运动作里，顶升升降段最容易出现卡滞、偏载问题，很多简易气动升降架只靠单气缸硬顶，没有侧向导向约束，负载稍偏就会磨坏缸杆密封，用不了三个月就漏气掉压。这套双工位顶升结构刚好戳中这个痛点，顶部两组带滚轮的承托台对称布置，气缸藏在中间立柱的空腔里，四根垂直导柱沿着方形机架的导套全程做滑动约束，哪怕单侧工位放满工件，顶升力也不会直接掰扯缸杆，侧向载荷全由导柱和导套承担，气缸只输出纯轴向的推力，密封件的使用寿命能拉长三倍以上。底部安装脚特意做了外伸的法兰边，每个固定点都留了长条形调节孔，现场打膨胀螺栓固定的时候，不用苛求预埋孔位完全对齐，拧松螺丝就能微调整机的水平度，避免导柱因为安装倾斜出现滑动卡涩。顶部的滚轮组做了内嵌式安装，滚轮轴卡在承托台的卡槽里，不用额外打横向销钉，后期更换磨损滚轮的时候，只要抬开工件就能直接抽轴更换，不用拆整个承托台。机架的侧板用了半透明的防护板设计，不是为了好看，是日常巡检的时候不用拆护罩，就能直接看到内部导柱的润滑情况、气缸的气管有没有松动脱落，排查故障的时间能省一半。气缸的安装座做了浮动接头预留位，哪怕加工时机架上下安装板的同轴度有零点几毫米的误差，浮动接头也能把偏差抵消掉，不会让缸杆承受径向的别劲。承托台的边缘做了向上的折边，工件滑到台面上的时候不会因为惯性冲出去，折边高度刚好比滚轮顶面低两毫米，不会挡住工件横向滑动的路径，又能起到硬限位的作用。导套的位置特意加了集油槽，平时打黄油的时候不用拆护板，油枪直接对着外部的油嘴注油就能流到摩擦面，不会因为缺油出现干磨异响。
