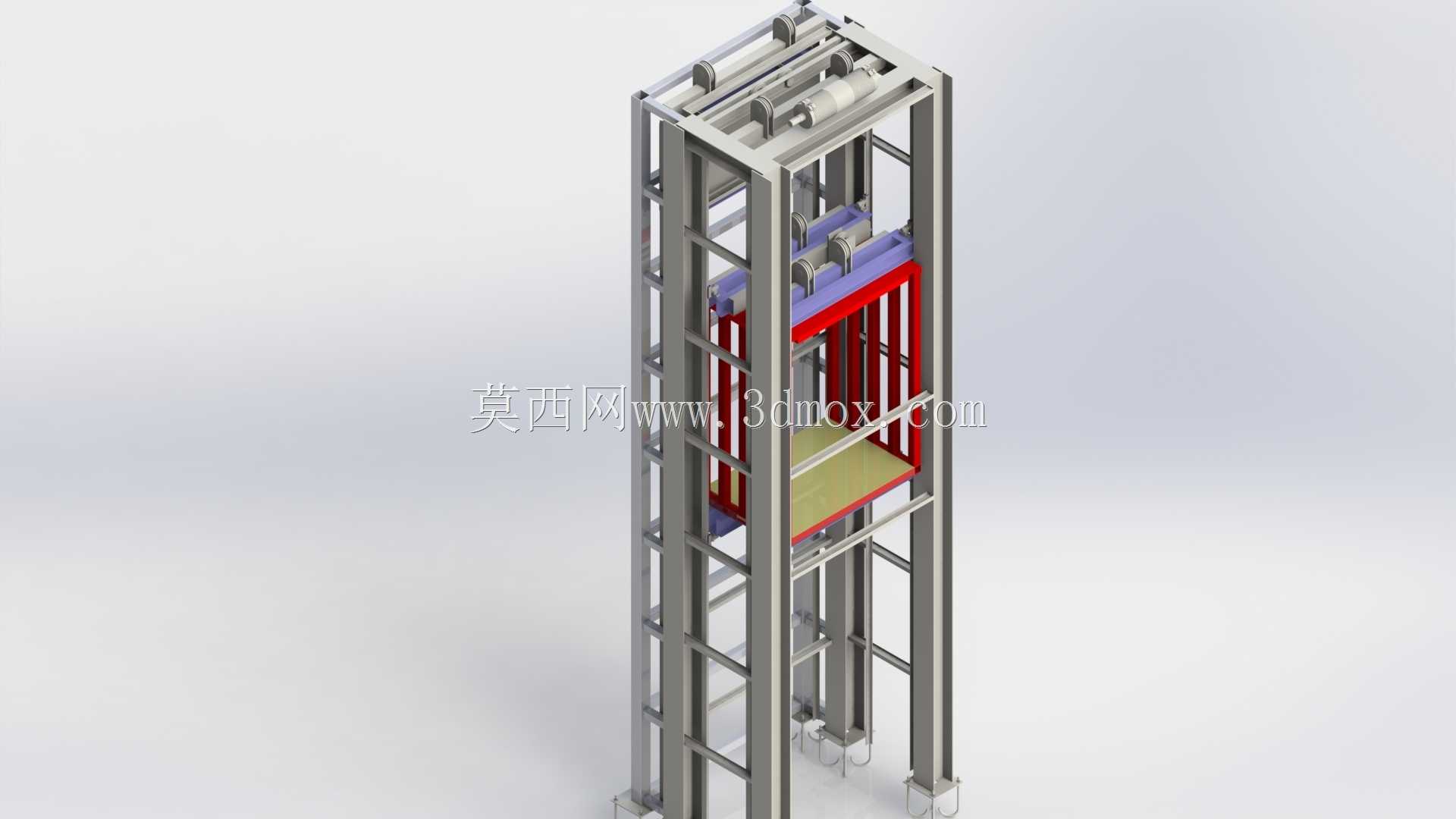

垂直导轨式升降输送平台结构设计

现场垂直输送工况里，最容易被忽略的就是导轨拼接处的阶差隐患，很多升降结构在运行到拼接段时会出现轿厢晃动，长期运行还会导致导靴磨损加剧，甚至触发安全锁误动作。这套升降结构在导轨安装基准面的设计上做了针对性调整，每段导轨的对接位置都预留了0.02mm的研磨余量，安装时可以通过配磨消除拼接阶差，不需要额外加装调整垫片，避免垫片长期受载变形带来的精度漂移。

轿厢侧边的防护栏没有采用常见的整板焊接结构，而是用竖条式方管拼接，既满足防护安全的间隙要求，又能减轻轿厢整体自重，降低驱动端的负载冗余。防护栏和轿厢底板的连接位置特意做了嵌入式卡槽，安装时不需要额外做定位工装，方管卡入卡槽后再点焊固定，能把装配公差控制在0.1mm以内，不会出现栏板歪斜蹭到导轨架的问题。

顶部的驱动安装座做了分体式设计，和主框架的连接用长圆孔替代圆孔，现场安装时可以微调驱动轮的中心距，适配不同批次传动链条的长度公差，不用再靠强行张紧链条来凑安装尺寸，能大幅延长链条的使用寿命。框架底部的地脚支撑板做了外翻边处理，和地面基础连接时的接触面积比常规直边板大了40%，即使地面存在轻微的不平整，也能通过调整垫铁快速调平，不会因为局部应力集中导致框架长期使用后出现变形。

轿厢底部的缓冲触发件位置经过反复校核，刚好对应下方缓冲器的中心位置，不会出现偏载触发导致的缓冲受力不均，触发传感器的安装支架做了腰型孔调节，现场调试时可以根据实际缓冲行程微调触发位置，不用重新打孔攻丝。导轨架的横撑间距经过载荷计算优化，既不会因为间距过大导致导轨受力变形，也不会因为横撑过密增加不必要的材料成本，每根横撑和立柱的连接都采用三面围焊，焊后再做铣平处理，保证导轨安装面的平面度要求。

日常维护时，导轨的润滑脂加注口都设置在框架外侧，不需要爬到设备顶部或者钻进轿厢下方操作，导靴的磨损更换也不用拆卸整个轿厢，只需要松开侧边的固定螺栓就能快速更换，大幅降低后期运维的时间成本。整个结构的所有外露棱角都做了倒角处理，避免安装调试过程中划伤操作人员，所有连接螺栓的规格都做了统一，现场安装不需要准备多种型号的扳手，减少工具适配的麻烦。
