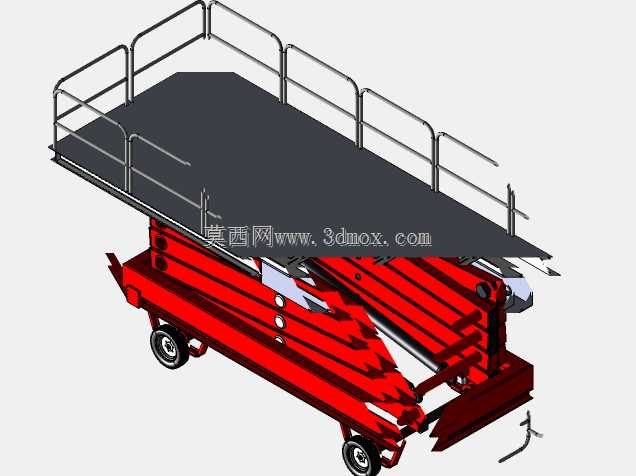

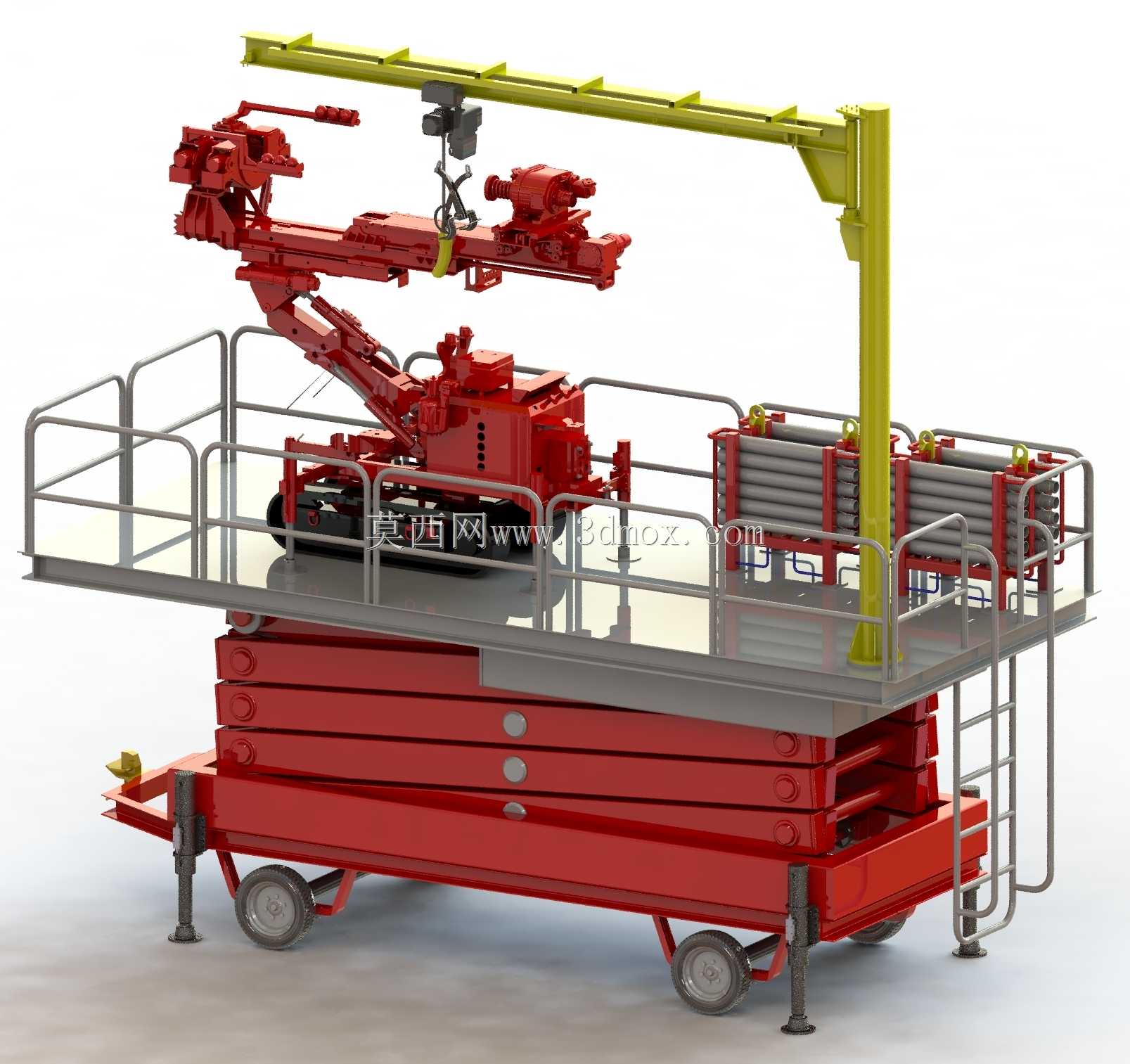

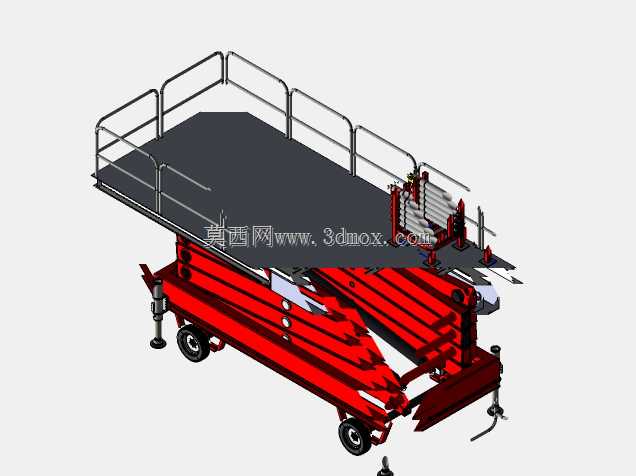

带悬臂吊的履带作业集成剪叉升降平台

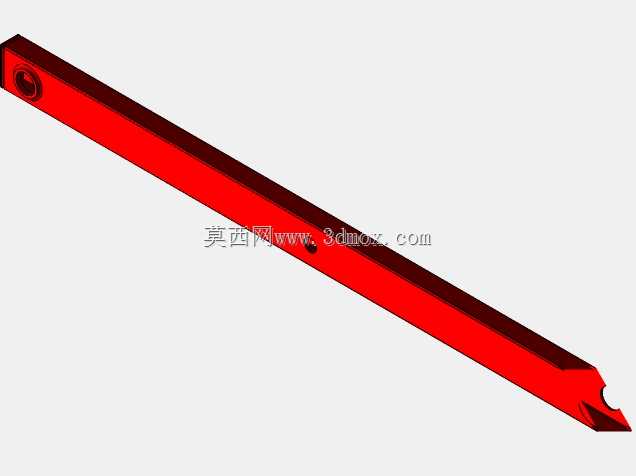

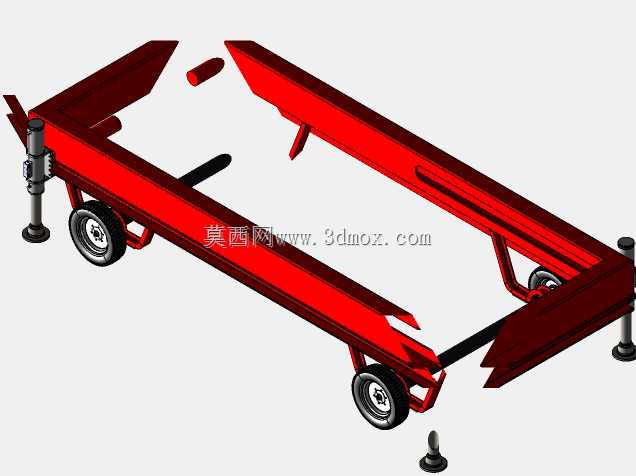

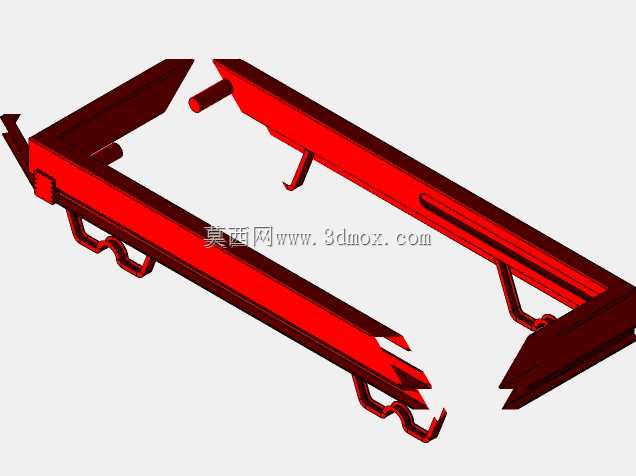

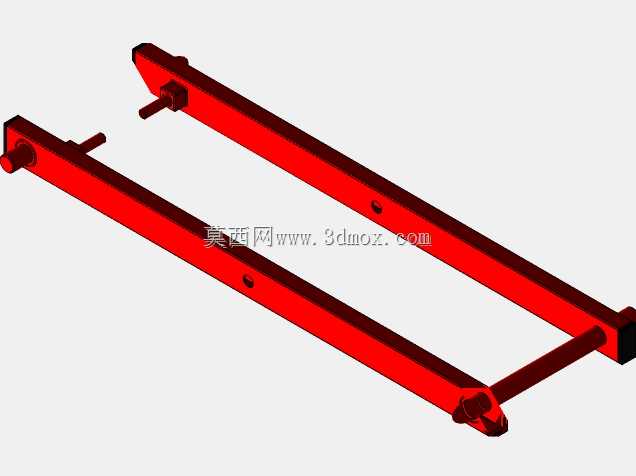

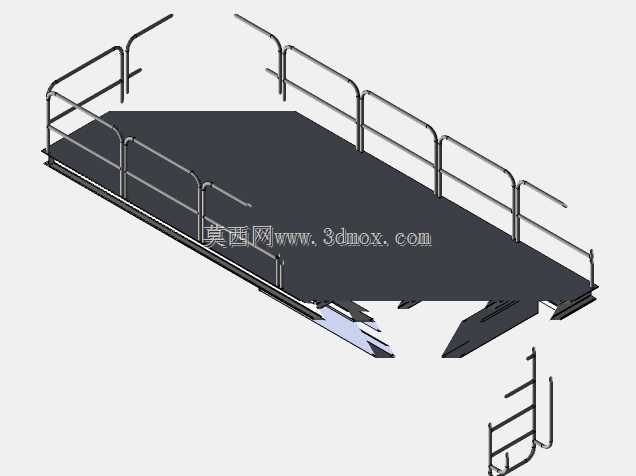

狭小厂区内的设备维保作业常面临多重痛点：常规剪叉平台仅能提供载人载物的升降支撑，遇到重型部件移位、小型机具吊装时，还需额外协调小型吊机进场，多设备交叉作业不仅挤占通道，支腿布设、对位校准的额外耗时往往远超实际作业时长，零散的设备排布还容易在转运过程中刮碰厂区管线。这套集成式作业平台从加工适配角度出发，把履带作业主机、剪叉升降基体、悬臂吊结构做了一体化整合，省去了多设备拼接的适配工序。剪叉臂的层叠铰接点没有沿用常规的等距开孔方案，每片臂板的铰接孔位都根据承载重心做了偏置调整，下层臂板靠近行走轮的位置额外加厚了8mm的锰钢衬板，抵消平台满载时悬臂吊侧带来的偏载力矩，避免臂架长期受交变应力出现焊缝开裂。平台台面的护栏采用快拆式销接结构，靠近履带主机停靠位的两段护栏可以直接拔下销钉放平，方便大尺寸工件直接平移到台面上，不用反复调整吊装角度避让护栏立柱。侧边的爬梯踏步做了内凹防滑纹处理，爬梯与台面的连接位预留了3mm的装配间隙，抵消剪叉升降过程中台面的微小形变，不会出现爬梯卡滞、焊缝扯裂的问题。悬臂吊的立柱直接固定在台面边缘的加强筋上，立柱底部的法兰盘和台面骨架焊接成整体，吊臂的回转支承选用了带阻尼的款式，吊重滑行时不会出现惯性晃荡，哪怕在平台升到最高位置时，吊臂带载回转也不会让整体重心超出支腿的支撑范围。行走部分的支腿做了可翻转设计，平台转场时支腿向上翻折贴靠在底盘侧面，不会刮蹭厂区的减速带和地面凸起，作业时支腿向下翻折撑实地面，配合底盘自带的驻车制动，哪怕在略微倾斜的硬化地面上也能保持整机稳定。台面上预留的履带主机停靠位做了嵌入式防滑条，主机开上台面后轮胎刚好卡入防滑条的凹槽内，不用额外焊接固定桩就能避免作业过程中主机移位，后续如果要更换不同的作业机具，只要调整防滑条的安装位置就能适配，不用对台面主体做二次加工。
