摩托车离合器总成结构三维设计作品

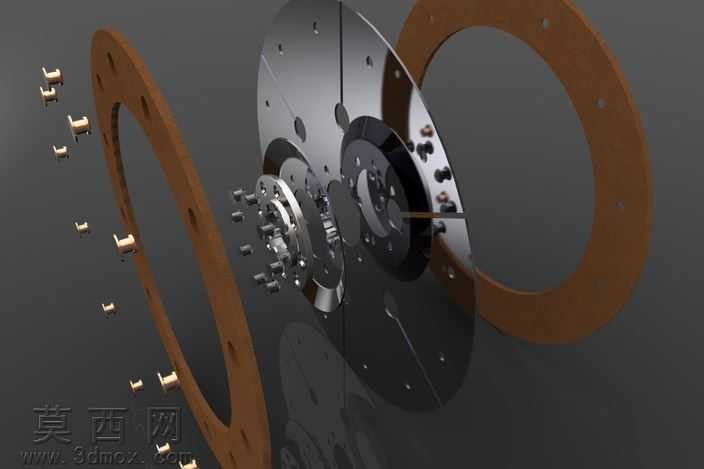

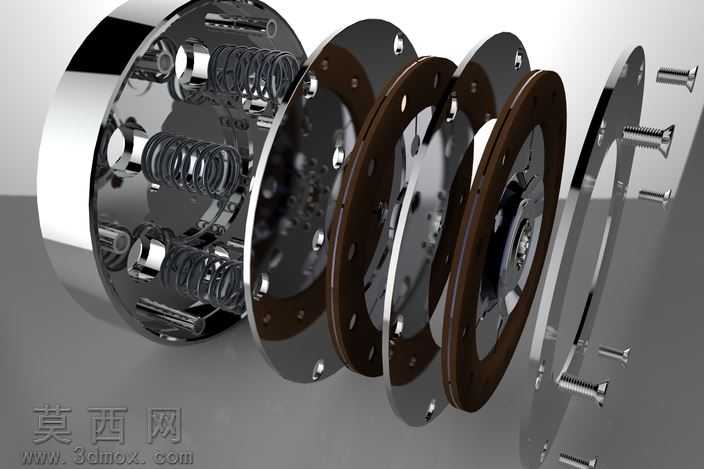

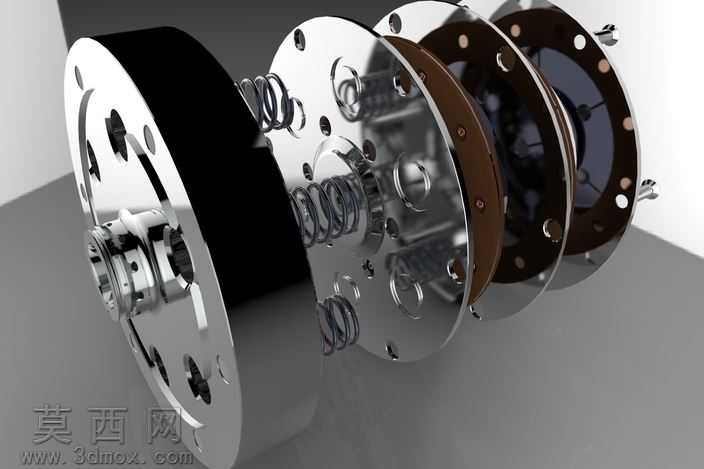

本作品为摩托车离合器总成的三维设计成果，建模过程中严格遵循摩托车传动系统的实际装配逻辑与尺寸规范，对离合器的每一个组成部件都进行了精细化的参数化建模。从最外侧的离合器壳体开始，精准还原了壳体的安装定位孔、弹簧容纳腔等细节结构，壳体采用金属镀铬材质进行渲染表现，通过调整材质的反射率、粗糙度参数，还原出金属壳体光滑坚硬、带有冷冽金属光泽的真实质感。内部的压紧弹簧部分，按照实际弹簧的线径、节距、有效圈数进行螺旋扫描建模，每一根弹簧的安装位置都与壳体上的弹簧座精准对齐，弹簧材质设置为高强度弹簧钢，通过细微的材质纹理表现出弹簧加工过程中留下的冷拉工艺痕迹。交错排布的摩擦片与钢片组件是离合器的核心功能部件，建模时分别还原了摩擦片表面的耐磨摩擦层材质、钢片的平整金属基材特性，摩擦片上的油槽、铆钉孔等细节都逐一还原，清晰展现离合器结合与分离状态下的动力传递路径。端盖部分的固定螺栓、定位销等紧固件都按照标准件参数进行建模，螺栓的螺纹细节、头部的内六角结构都做了精细化处理，避免出现简化失真的问题。整体装配采用爆炸视图的渲染形式，将各个部件沿装配轴线方向有序排布，清晰展示各零件之间的装配关系与配合公差，让观看者能够直观理解离合器的组装逻辑。设计过程中充分考虑了摩托车离合器的工作特性，在结构建模时预留了摩擦片磨损后的补偿间隙，还原了弹簧压紧力的作用路径，确保模型不仅具备外观展示效果，更能准确反映离合器的实际工作原理。渲染阶段采用柔和的工业产品布光方案，通过主光源、辅助光源与轮廓光的搭配，突出不同部件的材质差异，金属部件的高光、摩擦片的哑光质感都得到了精准呈现，整体画面层次分明，结构清晰，完整展现了摩托车离合器总成的精密机械美感与工程设计逻辑。
