齿轮灯开关

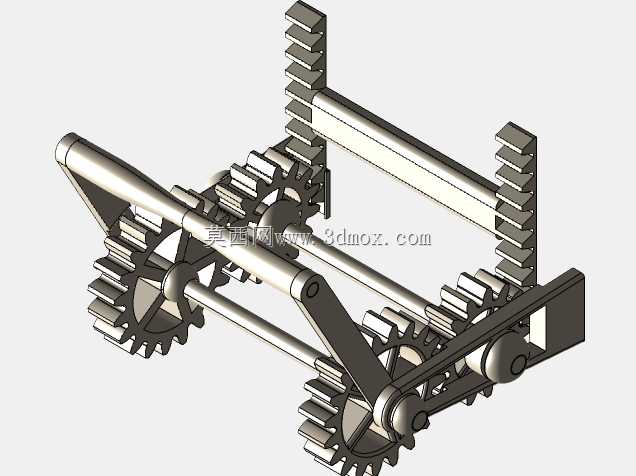

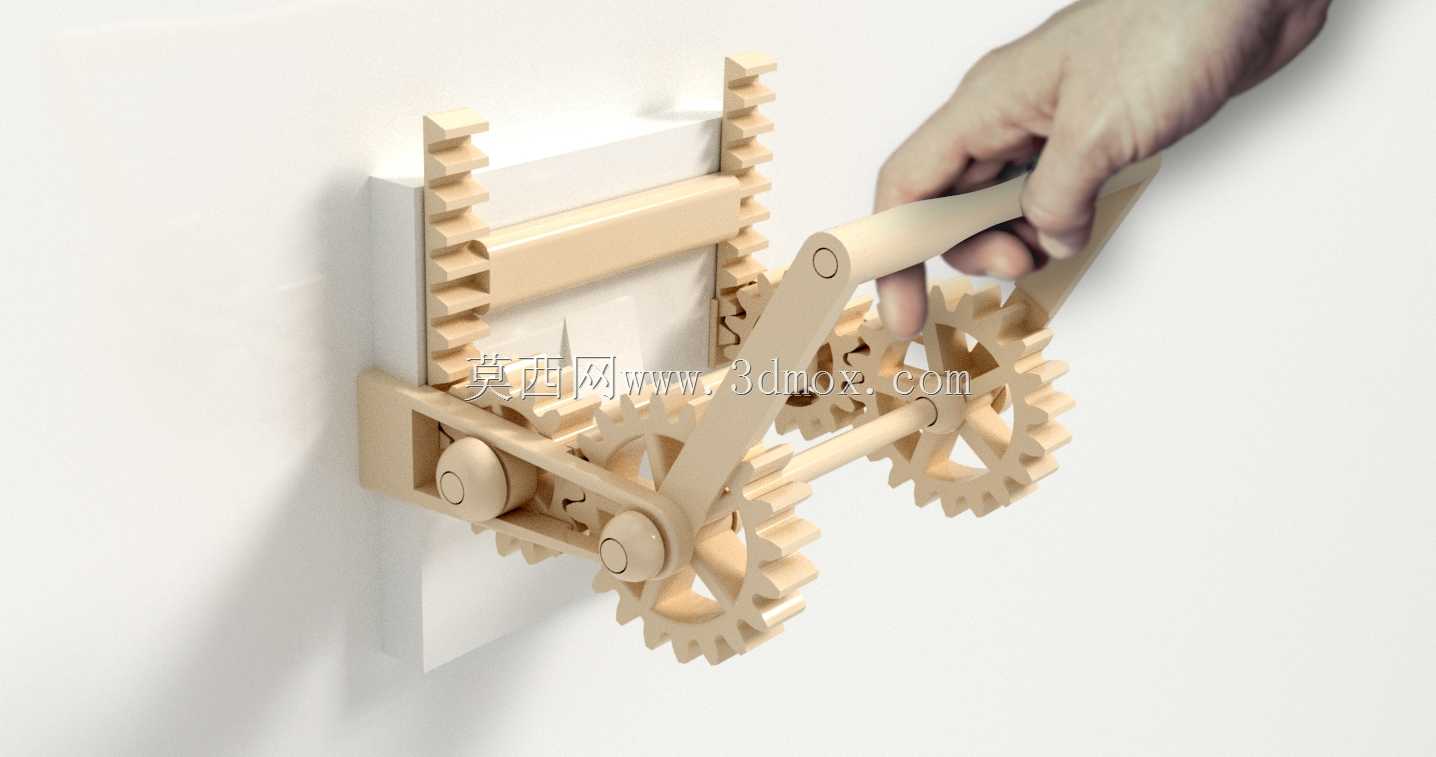

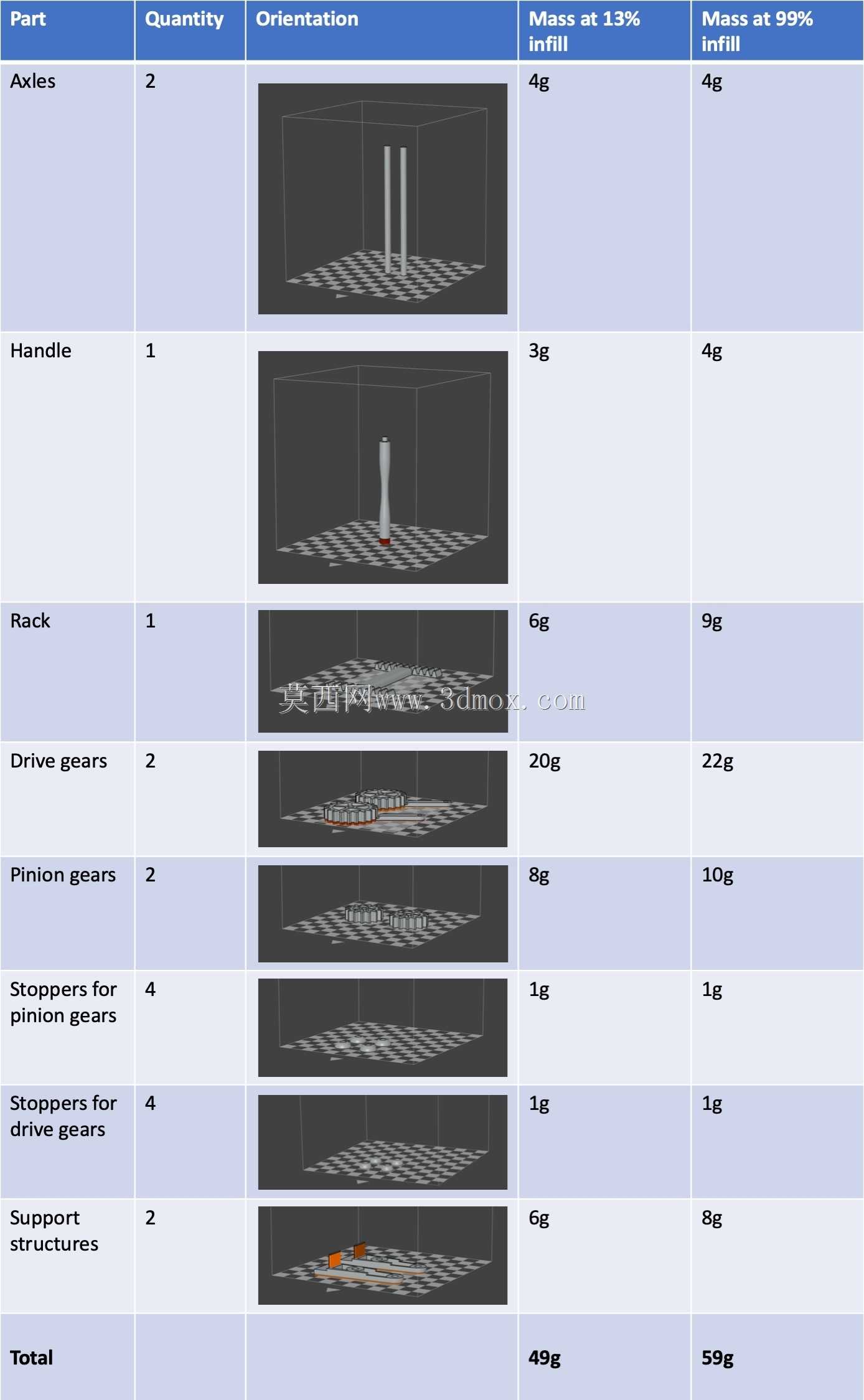

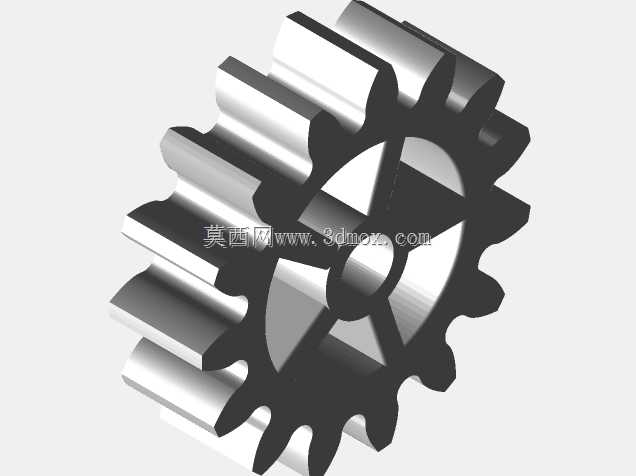

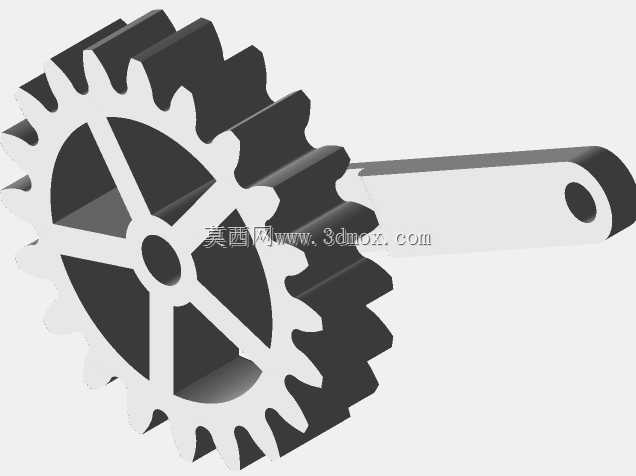

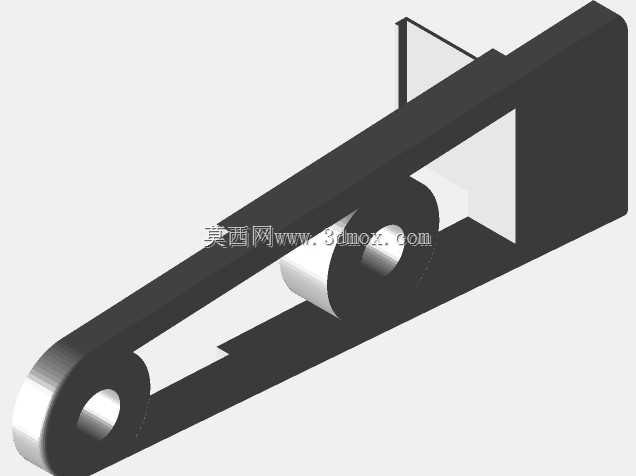

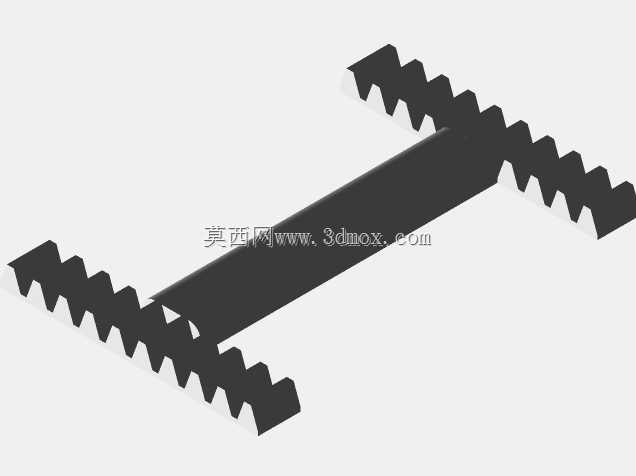

这是一个蒸汽朋克主题的设计，在开关灯和关闭复杂的机制。它的目的是要有趣的使用，也使用了齿轮系和齿轮齿条机构。这种设计长约91毫米，宽约103毫米，高约72毫米。这是很容易的三维打印，我有一个画廊的图像显示如何每件作品将打印使用FDM技术。我模拟了每一个被打印的部分，它们都很容易打印。8种零件中只有3种需要小支撑。如果所有的零件都印上了它们合适的方向，那么整个模型将使用49克的灯丝，填充率为13%，尽管任何填充物都是透明的好吧。什么时候拉动手柄，20齿齿轮驱动15齿齿轮，然后齿轮上下移动齿条。这一过程发生在两侧，两个机架通过一个块连接，该块随机架一起移动，将交换机移动到相反的位置。向下拉会打开开关，向上拉会打开开关关了。关了齿轮与轴相连，轴在支撑结构内旋转，每侧一个。这些支撑结构可以用粘合剂连接到开关盖板上。支撑结构也有一个延伸部分，可以安装在机架下方并保持在原位。我还添加了中间有孔的半球，可以放在轴上，作为机械止动器，以确保部件不会移动太多。我已经考虑了像这些塞子这样的零件的公差，尽管它可能会因打印机的不同而有所不同，并且零件可以适当地缩放
