内置行星齿轮结构纪念奖杯摆件设计

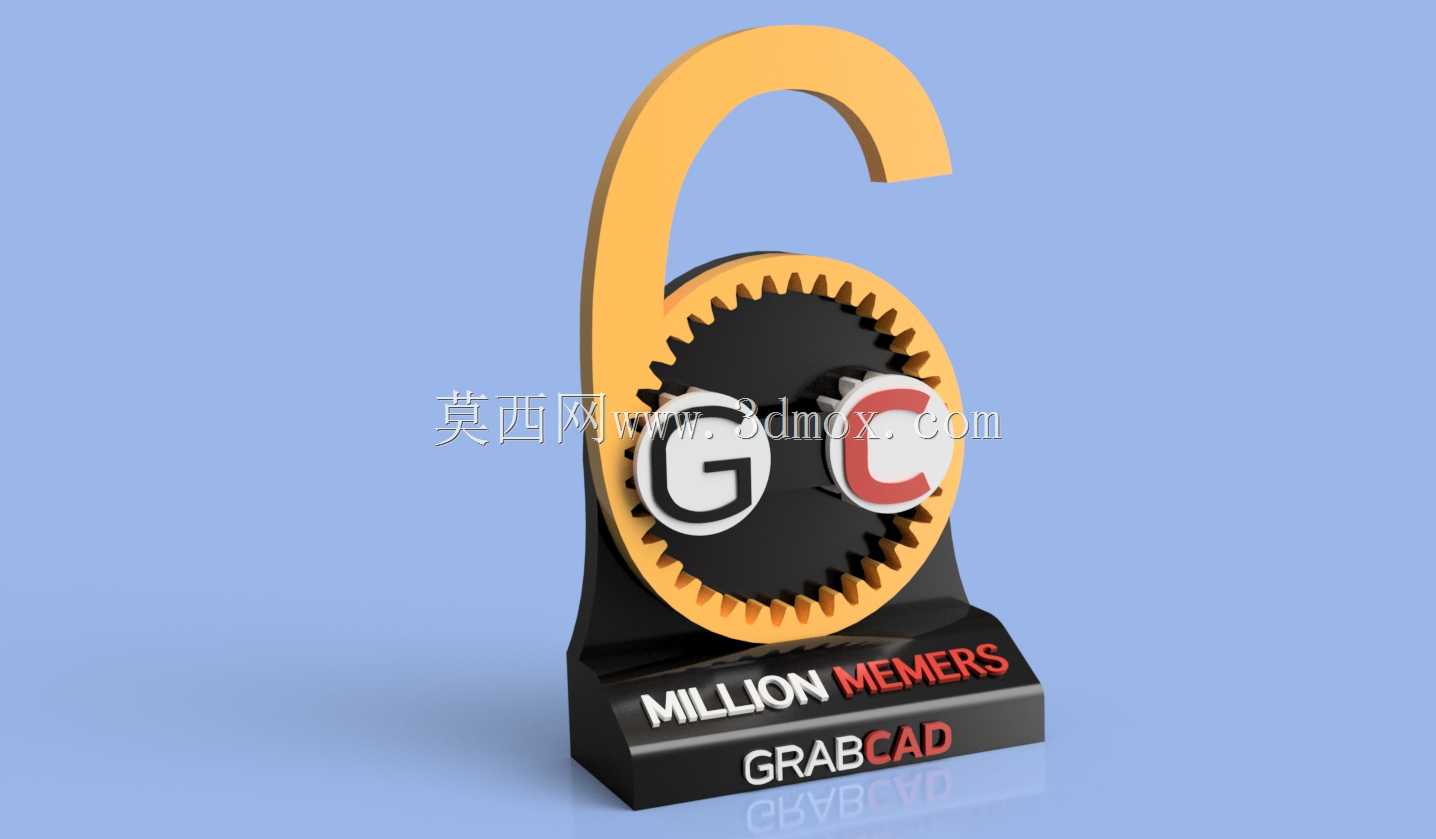

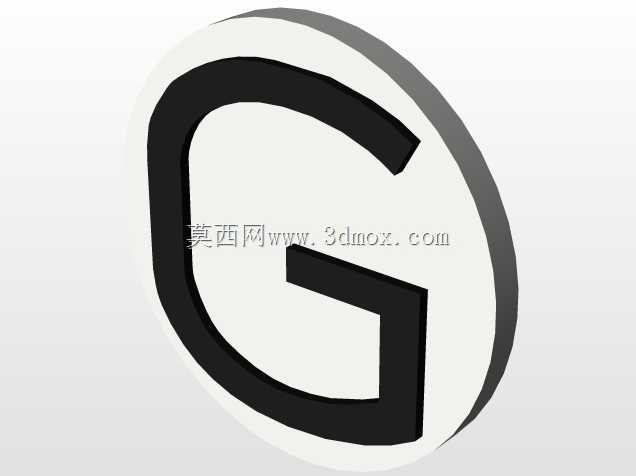

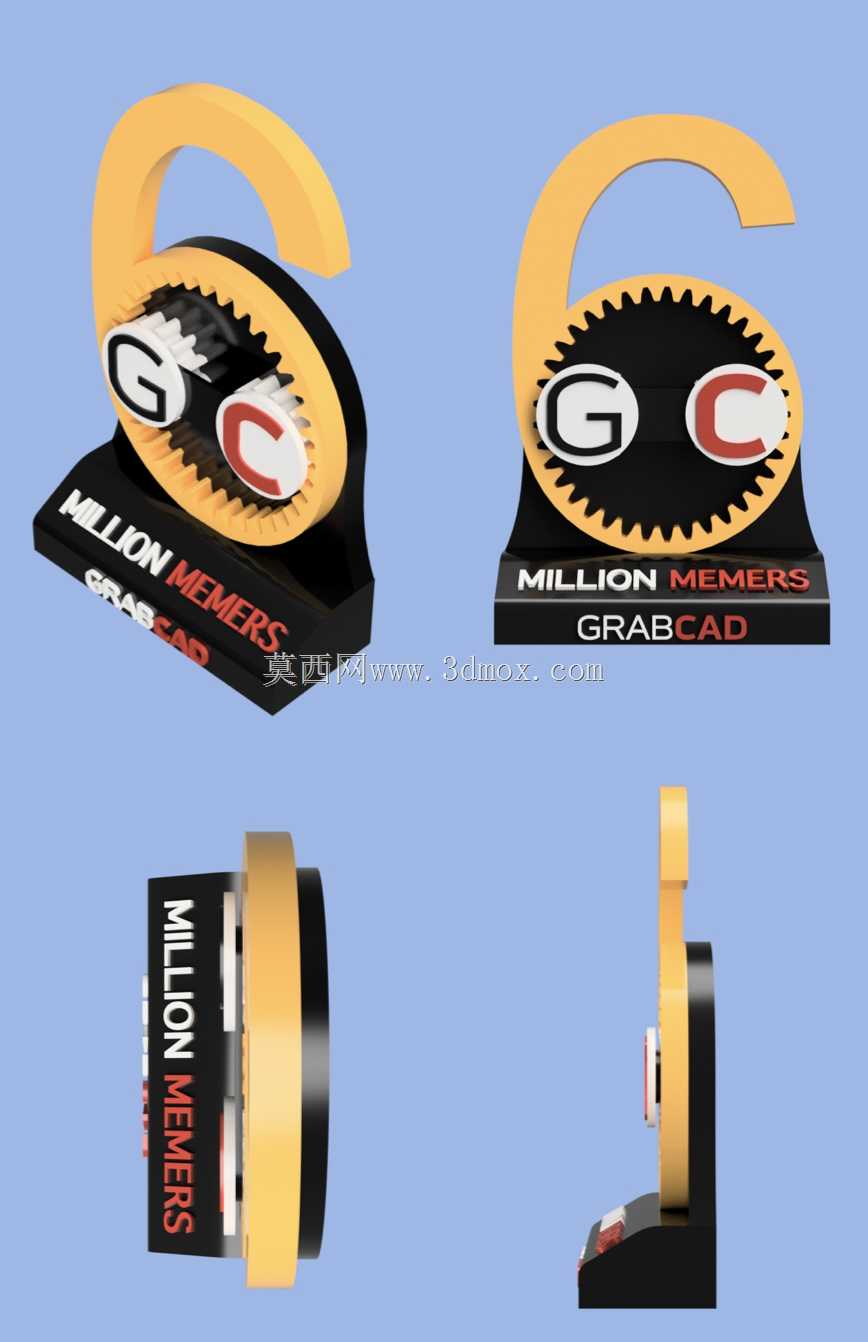

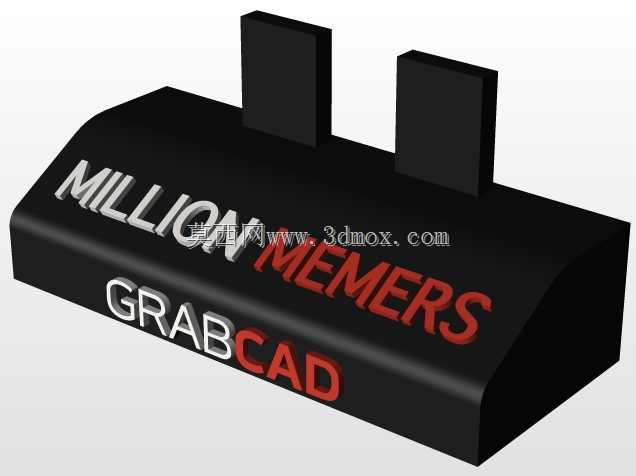

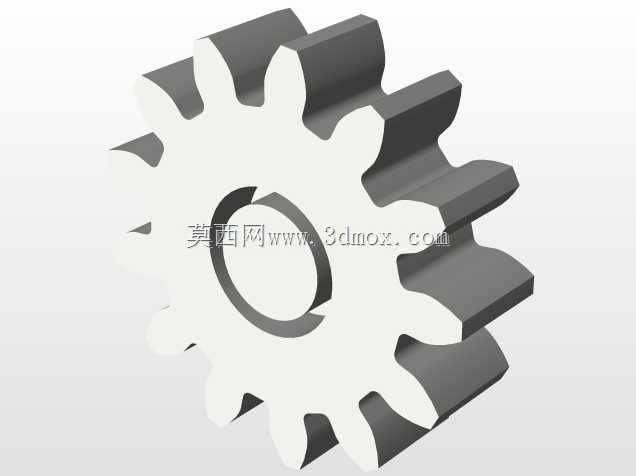

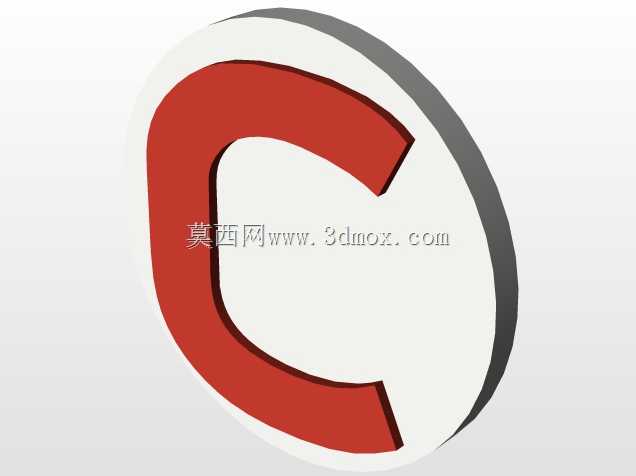

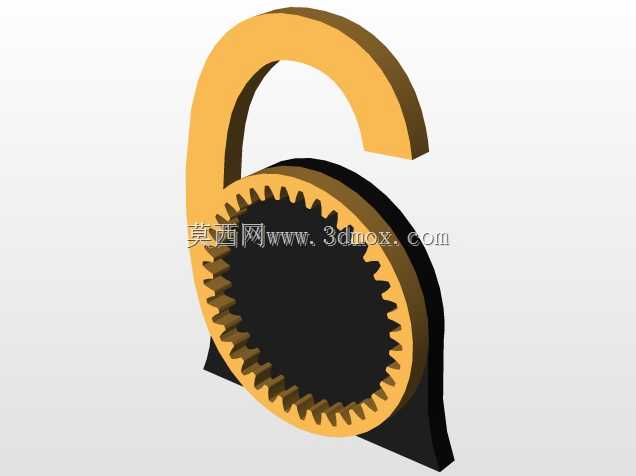

　　这款带内置齿轮结构的纪念摆件，核心采用内啮合行星齿轮传动构型，区别于常规纯装饰类奖杯，将机械传动结构与纪念标识做了一体化融合。从结构设计逻辑来看，摆件主体的环形外齿圈作为固定基座部分，内部嵌套两个偏心布置的行星齿轮，齿形采用标准渐开线圆柱直齿参数，齿侧预留0.1mm的装配间隙，既保证齿轮转动时无卡滞，也避免间隙过大出现传动晃量，两个行星轮的端面分别做了标识字符的嵌装结构，字符块与齿轮端面采用卡槽定位加胶接固定的方式，装配后字符表面与齿轮端面齐平，无突出毛刺。摆件底部的梯形基座做了加厚处理，基座内部预留齿轮轴的安装孔位，孔位与齿轮轴采用H7/h6的间隙配合，轴端做卡簧槽定位，防止齿轮转动过程中出现轴向窜动，

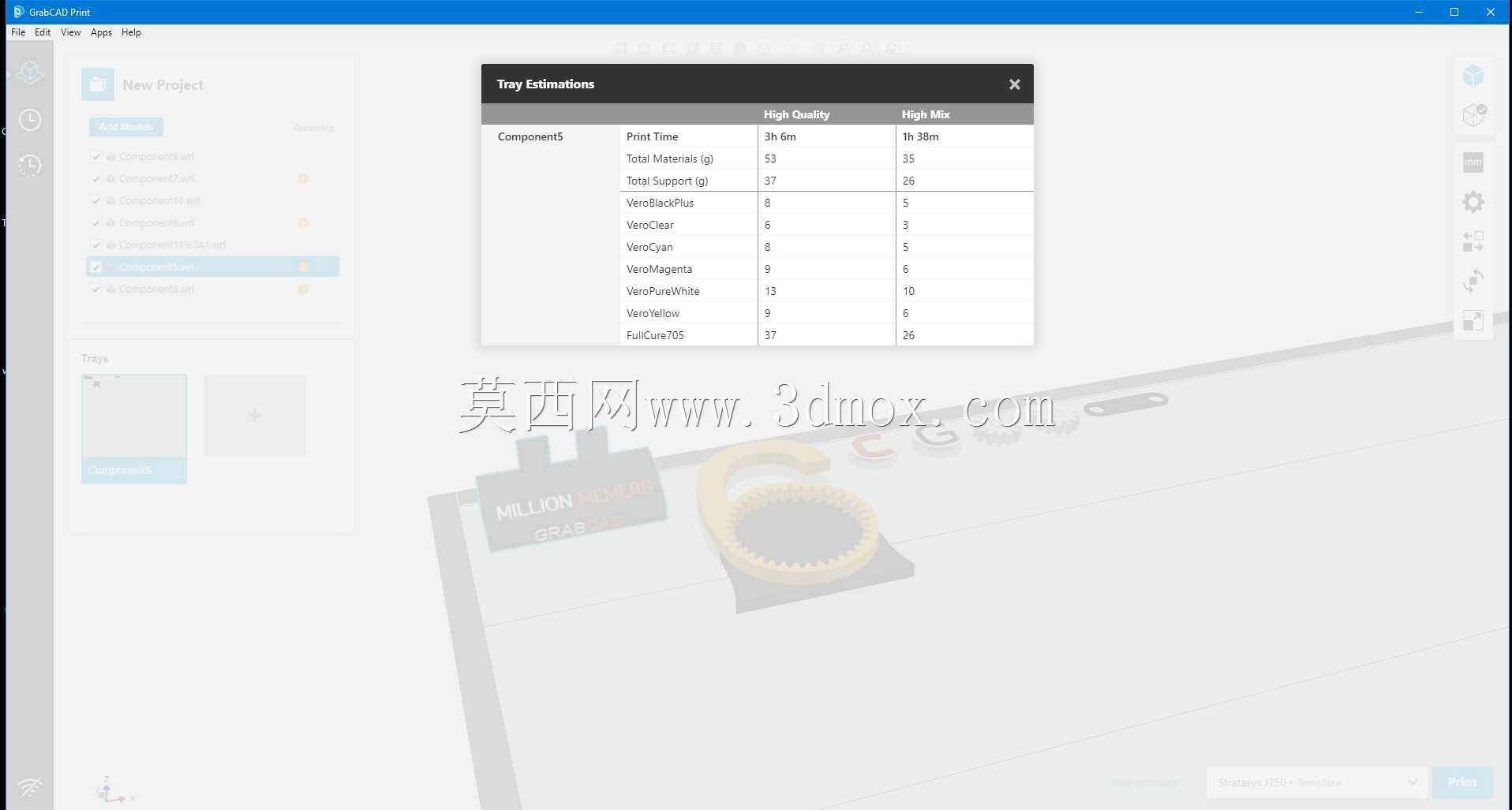

　　基座正面的字符采用阴刻铣削工艺，字符深度0.8mm，可根据需求做填色处理，提升标识辨识度。从实际应用场景来看，这类带可动机械结构的纪念摆件，既可以作为线下活动、社群纪念的实体纪念载体，也可作为机械设计从业者的桌面陈设，相比静态奖杯，可动的齿轮结构能直观展示内啮合齿轮的传动原理，也可作为机械原理教学的小型演示教具，帮助初学者快速理解行星轮系的运动逻辑。设计过程中优先考虑了3D打印的成型工艺特性，所有结构均做了无倒扣设计，打印时无需添加额外支撑即可一次成型，齿顶部分做了0.2mm的圆角过渡，避免打印过程中出现齿尖缺料的问题，整体外形的安装边界控制在120mm100mm150mm范围内，放置于常规桌面时不会占用过多空间，

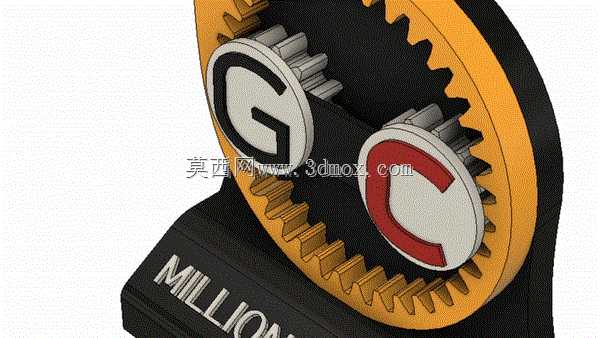

　　基座底部预留了3mm厚的防滑垫安装槽，可粘贴橡胶防滑垫，避免摆件放置时出现滑动刮花桌面的情况。传动结构的传动比经过核算，外齿圈固定时，单个行星轮的自转与公转转速比匹配合理，手动拨动任意一个行星轮即可带动另一行星轮同步运转，转动过程无死点，齿轮啮合的阻尼感均匀，不会出现过松或过紧的情况。结构的壁厚统一设置为2mm，既保证整体结构强度，拿取时不会出现薄壁变形，也能控制整体重量，单摆件成品重量控制在150g左右，拿取手感适中。标识部分的字符轮廓做了0.3mm的壁厚加强，避免长期转动过程中字符边缘出现磨损掉块的问题，齿轮与基座的连接轴采用不锈钢销轴材质，相比塑料轴具备更好的耐磨性，长期反复转动也不会出现轴孔磨损导致的传动间隙变大问题。

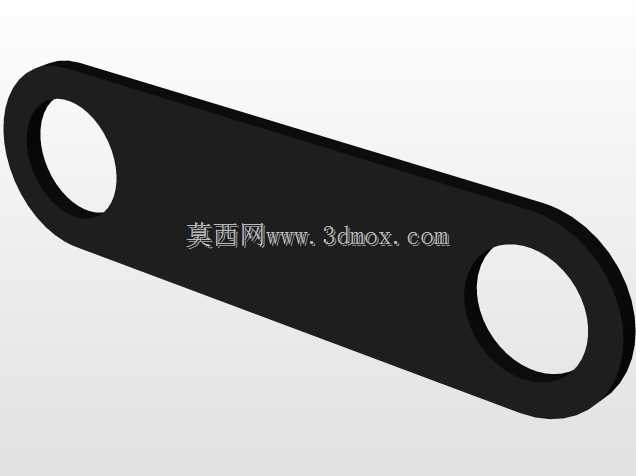

　　从装配流程来看，所有零件均可拆分打印后快速组装，无需额外的专用工装，先将两个行星轮预装到销轴上，再整体卡入外齿圈的对应位置，最后将销轴压入基座的安装孔位，扣合外齿圈与基座的定位卡扣即可完成装配，整体装配时长不超过2分钟，适合小批量定制生产。
