齿轮翼型纪念奖杯创意结构设计

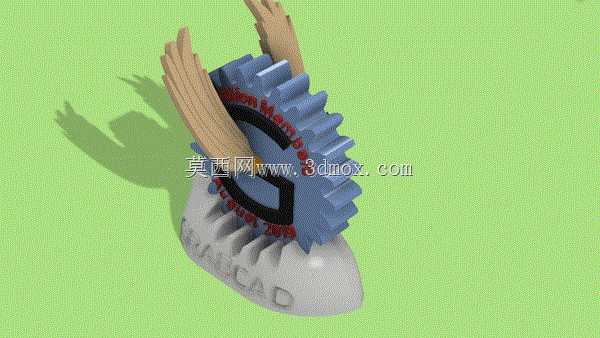

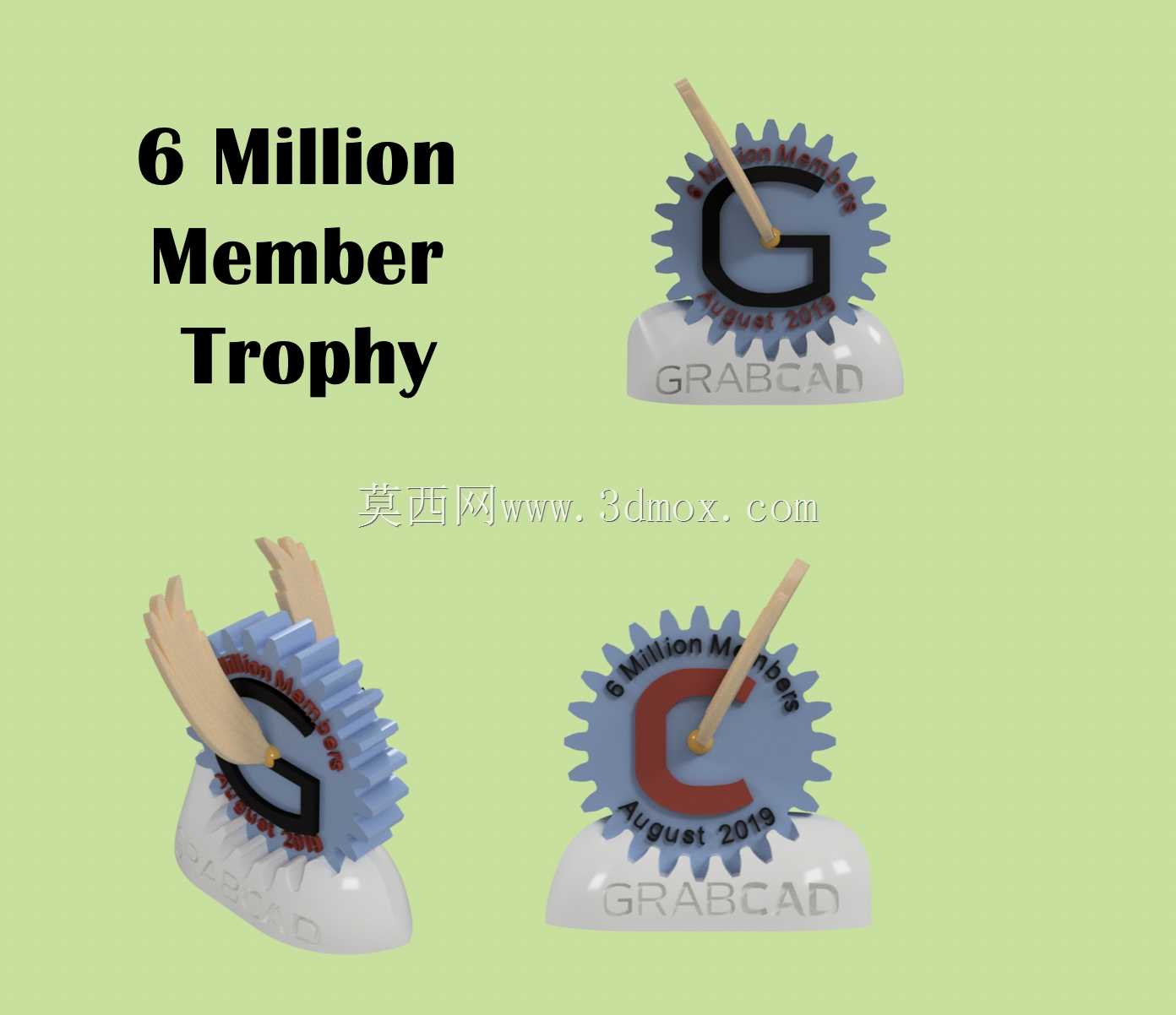

　　这款纪念类摆件的结构设计，核心围绕机械元素与纪念属性的融合展开，主体承载结构采用类水滴状的一体化基座，基座底部做平面度0.1mm的铣平处理，可直接放置于水平桌面、展示台等平面，无需额外安装固定结构，整体摆放边界控制在直径120mm的圆形范围内，高度约150mm，适配常规办公桌面、展会展架的陈列空间，不会占用过多展示区域。主体功能结构部分，核心视觉件采用渐开线圆柱直齿齿轮造型，齿部参数参考模数2、齿数22的标准直齿齿轮做等比例缩放调整，齿顶圆直径约68mm，齿根处做R1.5mm的圆角过渡，避免尖角磕碰风险，齿轮中心做异形镂空处理，既减轻整体摆件重量，也形成专属视觉识别符号，镂空边缘做0.8mm的倒角处理，提升手持触感的安全性。

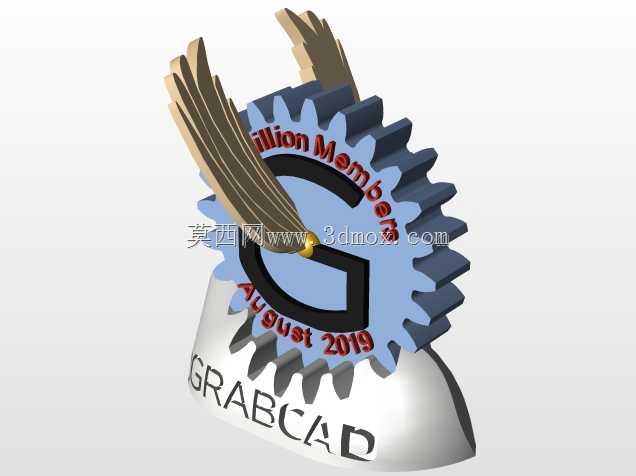

　　齿轮两侧对称布置翼型装饰结构，翼型截面采用低速翼型的流线型轮廓，厚度从根部的8mm向翼尖逐步收窄至2mm，翼根与齿轮端面采用嵌入式粘接+定位销固定的结构，定位销直径2mm，嵌入深度5mm，保证翼型结构与齿轮主体的连接强度，日常搬运、擦拭过程中不会出现松脱问题。基座与齿轮的连接部分，在基座顶面做与齿轮齿形匹配的仿形定位槽，槽深3mm，齿轮底部嵌入定位槽后采用结构胶粘接固定，定位槽的齿形轮廓与齿轮齿根间隙控制在0.2mm，既保证装配定位精度，也预留足够的胶层填充空间，提升连接可靠性。从应用场景来看，这类融合机械元素的纪念摆件，主要用于工业类展会纪念、企业里程碑纪念、技术团队活动纪念等场景，相比常规的树脂、水晶奖杯，

　　机械元素的融入更贴合制造业、工程技术领域的场景属性，能让从业者产生更强的身份认同感。设计过程中优先考虑了3D打印的工艺适配性，所有结构的最小壁厚控制在2mm以上，悬空结构的倾斜角度均大于45度，打印过程中无需添加过多支撑结构，降低后处理的工作量，表面可根据需求做喷漆、电镀、抛光等不同表面处理，适配不同的纪念活动预算与视觉风格需求。结构细节上，基座表面预留了字符雕刻区域，可根据纪念需求雕刻对应文字内容，雕刻区域深度控制在0.5mm，填充油漆后字符辨识度高，不会因日常擦拭出现磨损掉漆问题。整体重量控制在300g左右，手持搬运时手感适中，不会因过重导致搬运不便，也不会因过轻显得质感不足。翼型结构的弧度经过多次调整，

　　从正面观察时两翼的展开角度为60度，视觉上形成向上托举的动态感，契合纪念场景下的正向寓意，同时翼尖的位置做了收窄处理，不会超出基座的投影范围，避免摆放时出现磕碰断裂的风险。齿轮部分的齿形没有完全照搬标准工业齿轮的参数，而是对齿顶做了0.5mm的圆角处理，既保留齿轮的机械识别特征，也避免尖锐齿顶造成划伤，适配日常陈列的使用场景。基座的侧面做了1度的拔模斜度，若采用注塑工艺批量生产时可顺利脱模，适配小批量定制与大批量生产的不同需求，不需要针对不同工艺做大幅结构修改。
