KSB分体式离心泵工业结构设计

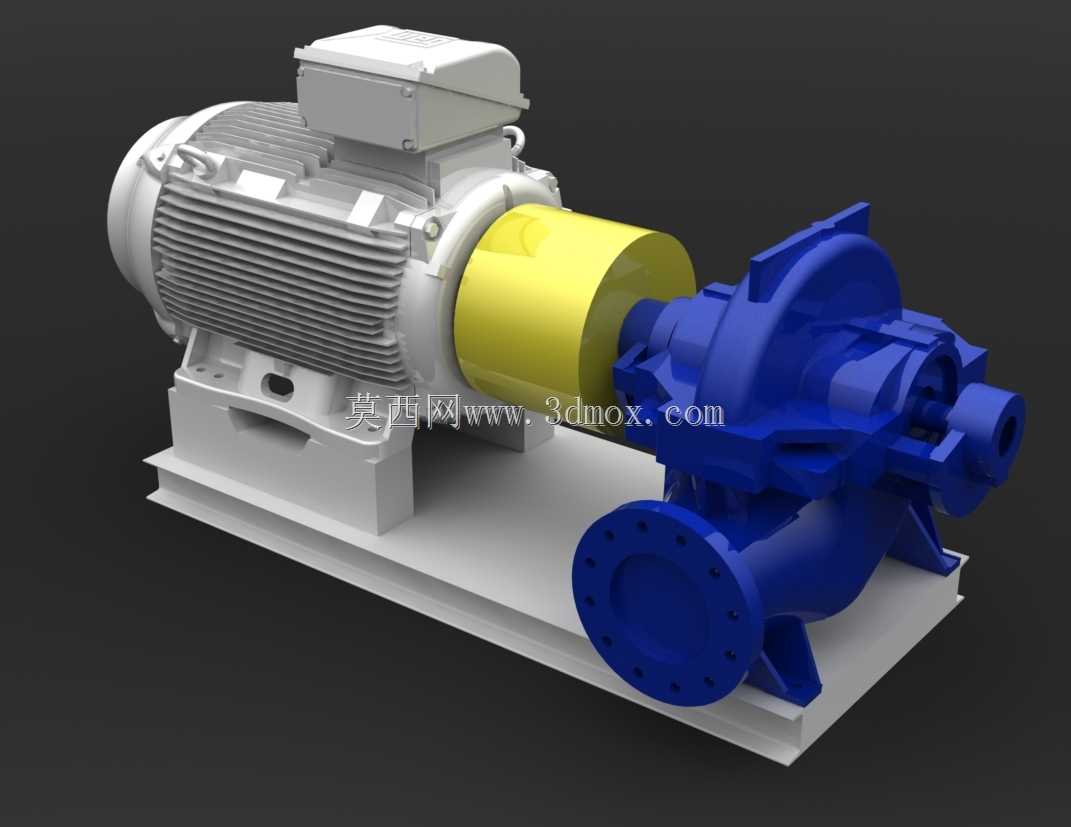

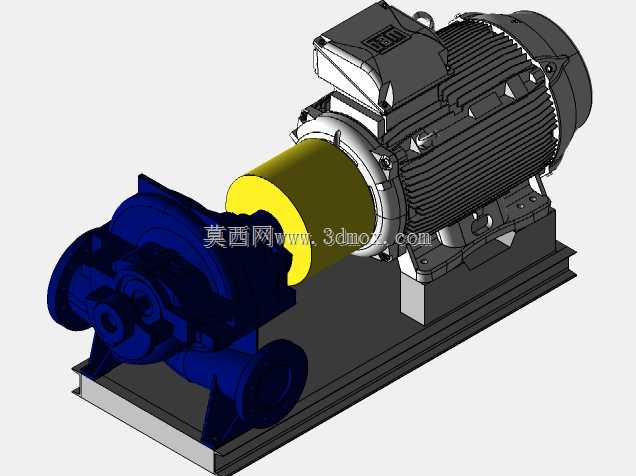

工业现场分体式泵组的装配隐患多藏在电机与泵体的同轴度偏差里，哪怕是0.1mm的径向跳动，长期运转都会磨坏机械密封、扯裂联轴器缓冲垫，这款KSB分体泵的结构设计刚好把这些现场痛点揉进了每一处细节里。共用底座的加工面做了分区铣平处理，电机安装位和泵体安装位的平面度公差控制在0.05mm以内，不用现场反复垫铜皮调整水平，地脚螺栓孔预留了2mm的横向调节余量，就算现场预埋螺栓有小范围偏差，也能顺利对位安装，不用重新扩孔破坏基础强度。联轴器外的黄色防护罩不是随便做的筒状结构，内壁做了环形导流槽，运转时带起的润滑脂甩到槽里会顺着导油孔流回联轴器腔，不会溅到外面污染现场环境，防护罩的快拆卡扣卡在底座的预焊凸台上，日常点检不用拧一堆螺栓，掀开就能检查缓冲垫的磨损情况。泵体的蓝色流道做了渐变圆弧过渡，从进水法兰到叶轮腔的截面变化没有突变台阶，流体经过时不会产生局部紊流，能减少3%左右的水力损失，出口法兰的螺栓孔做了锪平处理，不用额外加工平垫片就能保证密封面的贴合度，高压工况下也不会出现渗漏。泵脚的支撑筋做了斜向布局，不是常规的竖直筋板，运转时的振动会顺着筋板分散到底座整个平面，不会在泵脚根部形成应力集中，就算长期带负载启停，也不会出现焊道开裂的问题。电机接线盒的安装方向预留了90度旋转余量，现场布线不管是从左侧还是右侧进线，都能调整接线盒方向，不用额外加装弯头改线缆走向，接线盒的密封槽做了双层结构，就算现场有喷淋水冲淋，也不会有水汽渗入接线端子造成短路。叶轮腔的检修口设在泵体侧面，不用拆掉进水管路就能打开检查叶轮磨损情况，更换机械密封的时候也不用把整个泵头拆下来，能缩短一半以上的检修停机时间。轴承座的油位视窗做了倾斜设计，站在泵组侧面就能直接看到油位，不用蹲下来凑到泵底观察，注油孔的位置刚好在视窗上方，补油的时候能直接看到油位上升，不会加过量造成轴承发热。
