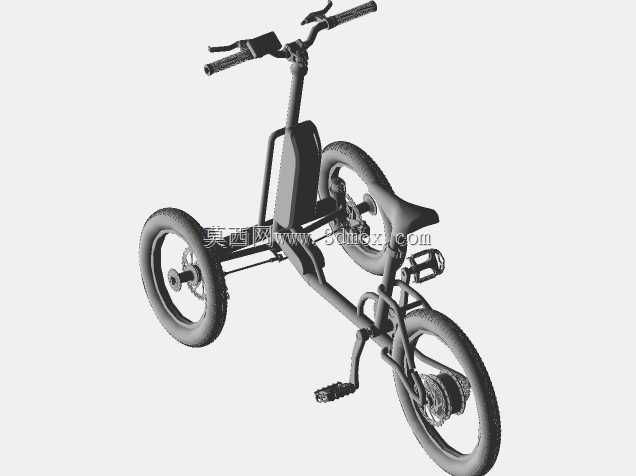

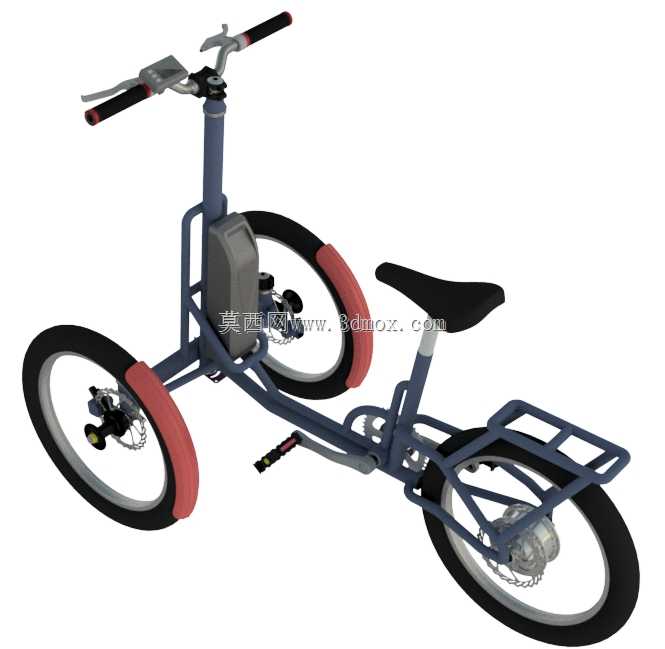

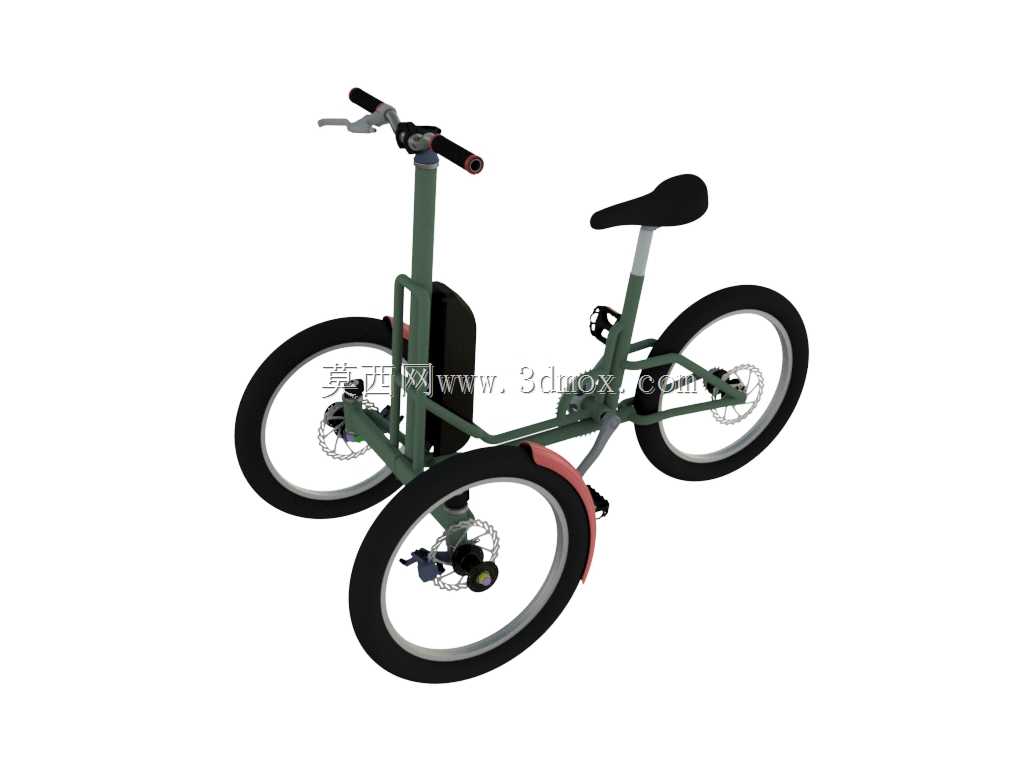

倒三轮结构轻型电动代步车设计

小尺寸倒三轮代步车的落地加工，最容易踩坑的是前双轮的转向同步公差，稍有偏差就会出现行驶跑偏、轮组偏磨的问题，这款结构在设计阶段就把同轴度公差预留到了0.02mm以内，避免后期装配时出现轮组卡滞的隐患。前叉位置的电池仓采用内嵌式布局，没有额外突出的安装支架，既压缩了整车横向占用空间，也降低了焊接工序的复杂度，仓体边缘做了1.5mm的翻边处理，刚好适配常规厚度的锂电池组外壳，不需要额外加装缓冲衬垫就能避免行驶过程中的电池晃动。三个轮组都采用了同款碟刹安装座，统一了刹车卡钳的固定孔位，加工时只需要一套钻孔工装就能完成三个位置的孔位加工，减少了工装切换的时间成本，碟刹盘的安装面都预留了0.1mm的精加工余量，装配时不需要额外加垫片就能保证盘片的端面跳动量在合格范围内。车把立管和主车架的连接采用快拆式锁紧结构，立管内壁做了防滑滚花处理，即使长期受路面颠簸振动，也不会出现车把下滑偏转的问题，座管位置同样沿用了同款锁紧结构，零部件通用率提升后也能降低后期维护的配件储备成本。脚踏曲柄的安装位和后轮轴保持同轴设计，人力骑行时的传动损耗比偏置结构低12%左右，曲柄和中轴的配合采用方孔连接，不需要专用工具就能完成拆装维护。车架管材全部选用常规直径的薄壁圆管，弯折工序只需要通用弯管设备就能完成，不需要定制特殊的成型模具，小批量生产时的前期投入成本更低，管材拼接位置的焊缝都设计在内侧隐蔽位置，后期打磨喷涂后不会露出明显焊痕，外观完整性更好。前轮的挡泥板采用卡扣式固定结构，没有外露的固定螺丝，拆卸清理时不需要借助工具，挡泥板的弧度刚好贴合轮组的转动轨迹，雨天行驶时能有效阻挡泥水甩到车架中部的电池位置。整车的重心控制在前后轮距的中点偏前位置，即使急刹时也不会出现后轮翘起的失稳风险，前双轮的轮距设定在450mm，过弯时的侧倾阈值比普通两轮电动车高30%，低速行驶时不容易出现侧翻问题。
