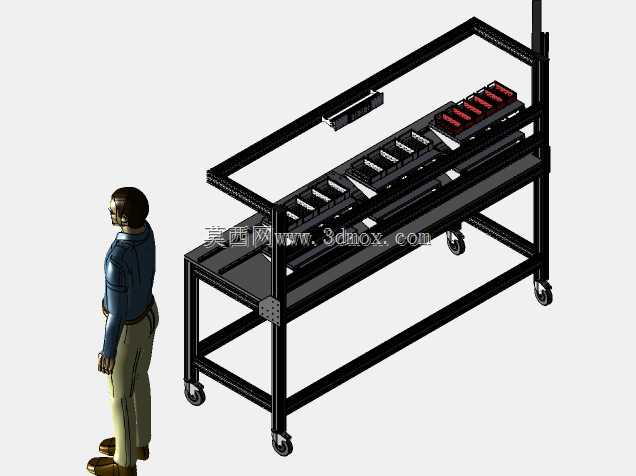

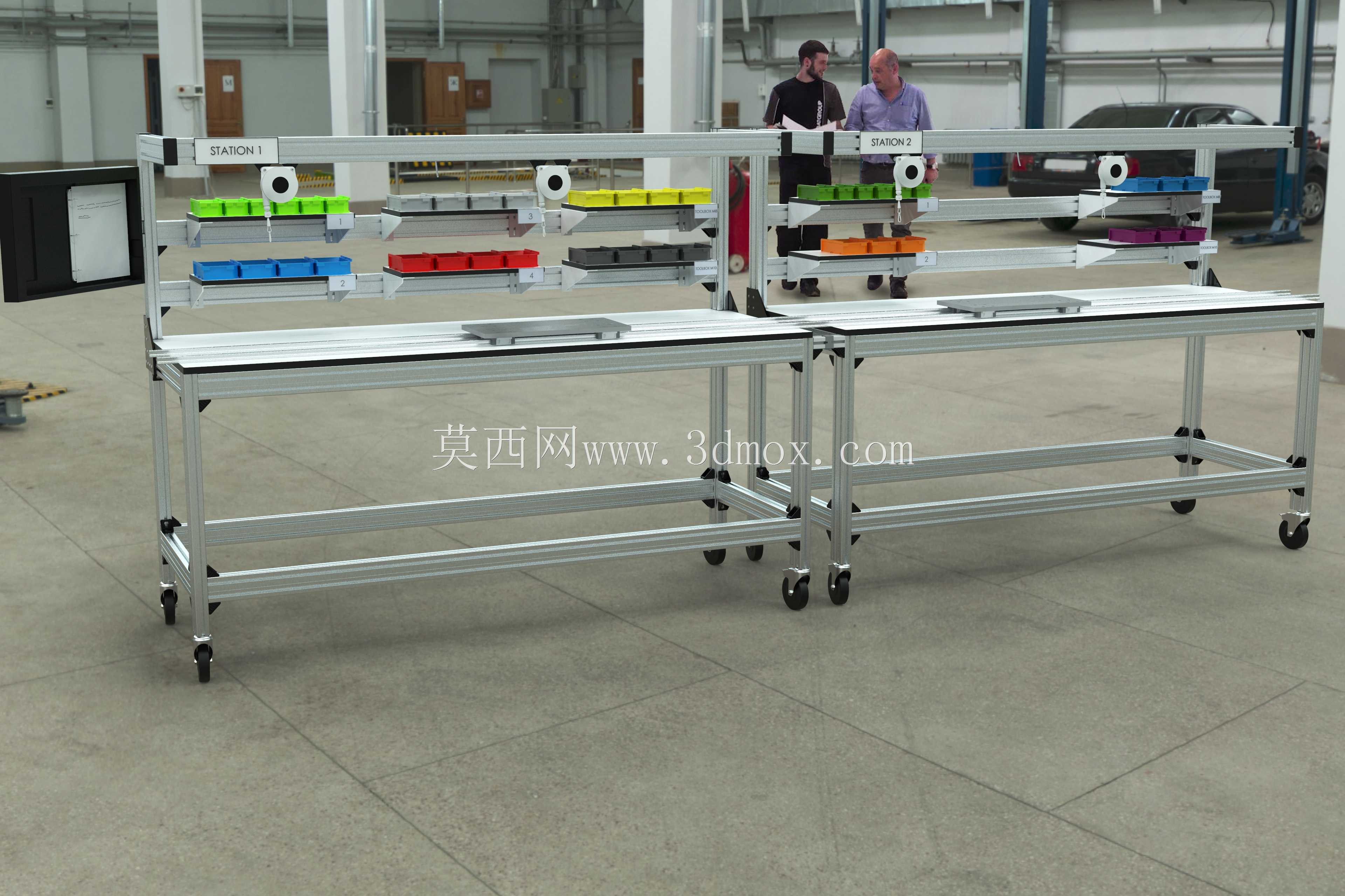

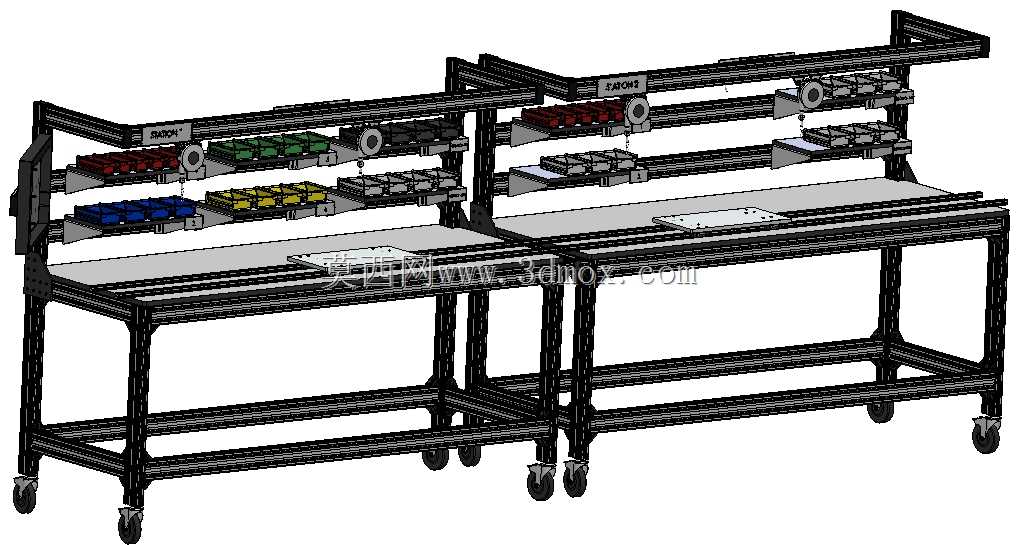

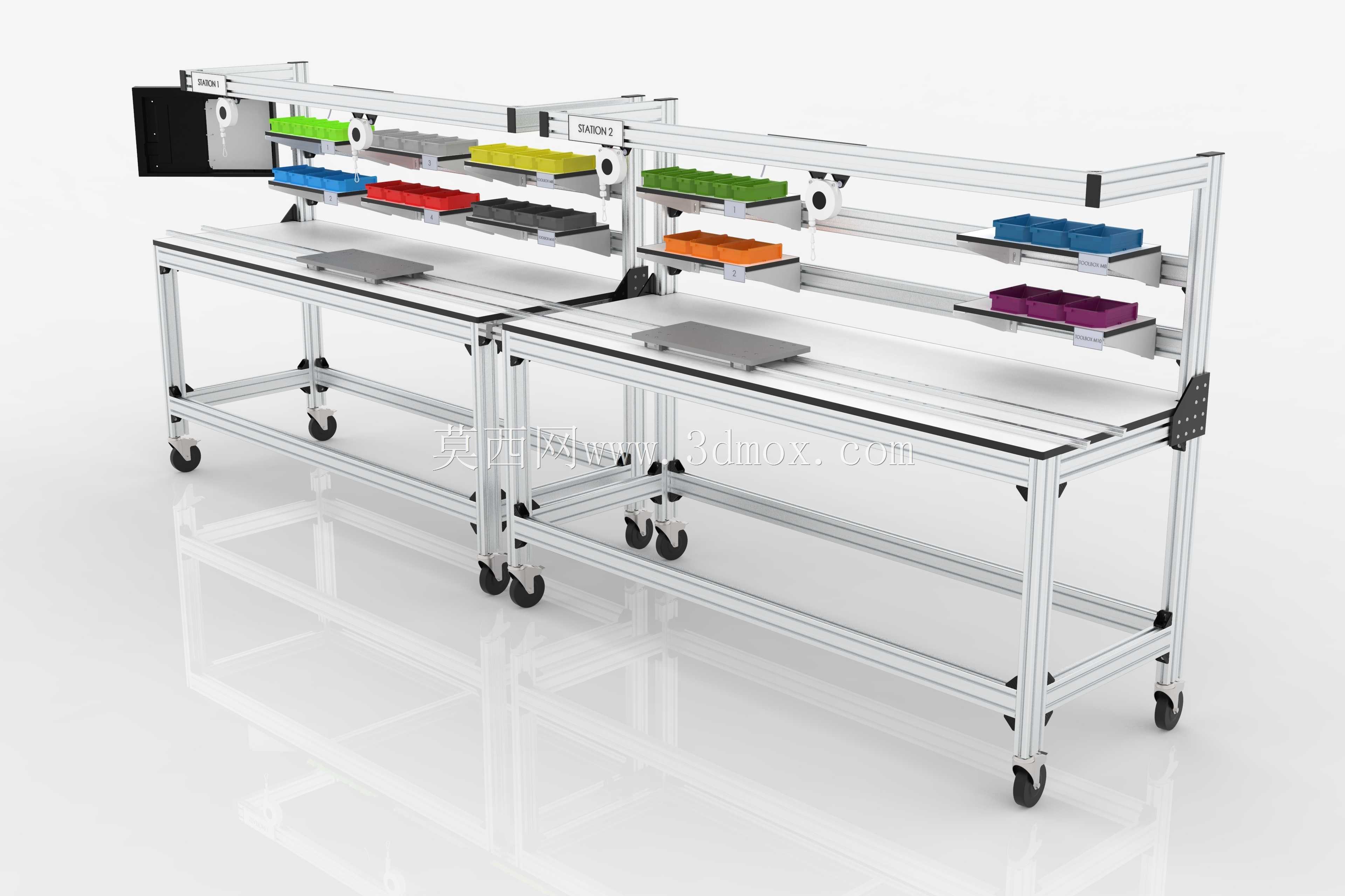

双工位带脚轮物料架铝型材作业台

车间现场的铝型材作业台最容易被忽略的隐患，是型材拼接处的累积公差和脚轮承重后的形变偏移，这套双工位结构在加工适配层面做了不少针对性的取舍。常规铝型材框架拼接时，角件连接的孔位如果统一按型材端面基准加工，长跨距的台面框架很容易出现对角线偏差超过2mm的情况，后续铺上台面板后会出现边缘不齐、挡条无法贴合的问题，这套结构的型材下料时特意将同一侧的连接孔位做了0.15mm的同向偏移补偿，抵消角件安装时的间隙误差，组装后框架对角线误差能控制在0.8mm以内，不需要现场反复敲击调整。脚轮的安装板没有直接固定在型材端面，而是在底部框架的横纵型材交接处额外加了加厚连接片，把脚轮的承重分散到两根型材的腔体上，避免单根型材端面受力过大出现型材端部压溃、脚轮歪斜的问题，毕竟双工位台面上要放置工装、料盒，单侧承重超过40kg时，普通端面固定的脚轮用不到三个月就会出现转向卡滞。上层的物料挂架没有采用通长整根型材，而是分成三段和下方工位对应，每段挂架的连接座都做了长圆孔设计，现场可以根据料盒的实际尺寸调整层架高度和前后位置，不用重新打孔攻丝，适配不同批次的物料存放需求。台面上的挡边没有用整根铝条，而是分段嵌入型材的T型槽内，碰到需要放置大尺寸工装的场景，可以直接拆下对应位置的挡边，不用整体拆除。型材的切割端面全部做了倒角处理，避免组装时划伤操作人员，也能减少端面氧化层脱落掉落到台面上污染工件。底部的横撑位置特意避开了操作人员脚部的活动区域，高度留足220mm的空间，作业时脚可以自然伸入，不会出现磕腿的情况。料盒挂条的卡槽做了翻边处理，料盒推入后不会因为台架移动出现滑落，哪怕脚轮过地面接缝产生震动，料盒也能保持稳定。这套结构没有多余的装饰件，所有连接部位都采用标准件，现场损坏后可以直接替换同规格配件，不需要专门定制加工件，后期维护成本能降低六成以上。
