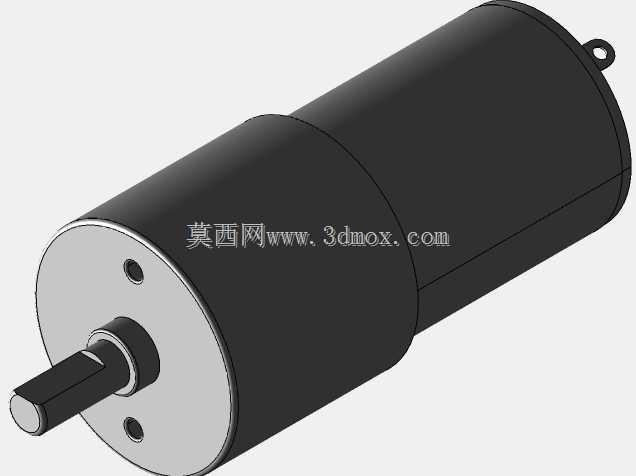

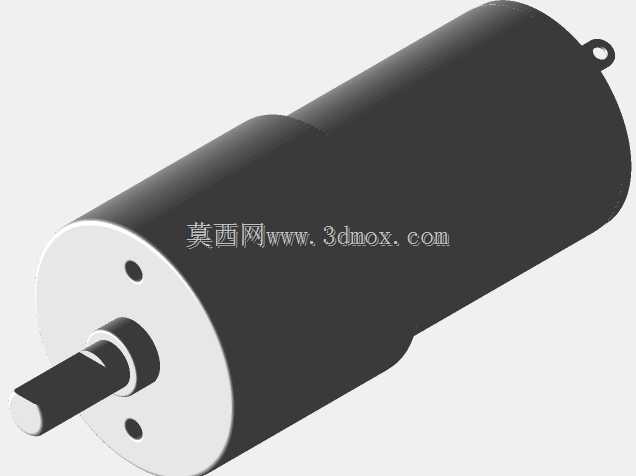

带减速结构的直流行星齿轮驱动电机

　　这款齿轮直流驱动单元，在小型自动化设备、桌面级实验装置、民用小型机电产品里的应用占比不低，很多做小型传动结构的工程师在选型时，都会优先考虑这类集成了减速级的直流电机，毕竟不用额外搭配减速箱，能省掉不少传动匹配的工作量。从实际使用场景来看，这类电机常被用在小型输送线的驱动端、智能小车的动力输出、自动售货机的货道推送机构、桌面3D打印机的送料驱动，还有一些小型阀门的启闭执行端，对安装空间有限、需要低转速大扭矩输出的工位适配性很强。

　　从功能特性上看，这款电机把直流驱动单元和行星齿轮减速结构做了一体化集成，输出轴做了扁位设计，和传动件装配的时候不用额外做防转结构，靠轴上的扁位就能传递扭矩，避免长时间正反转出现轴孔打滑的问题。电机尾部带的安装吊耳，是给径向固定预留的结构，在有振动的使用场景下，除了前端法兰的固定螺丝，尾部吊耳可以加装拉筋或者固定支架，抵消电机运转时的径向窜动，提升整机运行的稳定性。

　　做这款模型的结构设计时，首先要卡准安装边界：前端法兰的安装孔位是和市面通用的37mm减速电机安装尺寸兼容的，输出轴的伸出长度、轴径都做了标准化匹配，替换同规格产品的时候不用改安装板的孔位，能直接替换。减速箱部分的外壳做了阶梯式的圆柱结构，和后端的直流电机机壳衔接处做了止口定位，建模的时候要把止口的配合公差留出来，实际生产装配时止口能保证减速箱和电机主体的同轴度，避免齿轮啮合出现偏载，降低运转噪音和齿轮磨损速度。

　　建模过程中要注意几个容易出错的细节：输出轴的扁位尺寸要和传动件的槽宽匹配，不能出现配合过松或者装不进去的问题；前端盖上的两个安装孔是通孔，位置度公差要控制在0.1mm以内，不然安装的时候螺丝会别劲，长时间使用会导致端盖变形；尾部的吊耳孔中心和电机轴中心的同轴度也要控制，做尾部固定的时候不会给机壳施加额外的径向力。另外，电机外表面的散热筋虽然在小功率机型上不明显，但建模时也要还原结构，长时间连续运转时，散热筋能增大壳体和空气的接触面积，把电枢产生的热量及时散出去，避免电机过热退磁。

　　从选型适配的角度说，这类集成减速箱的直流电机，不用单独计算齿轮的减速比、啮合间隙，模型里已经把各级齿轮的传动比匹配到位，输出转速和扭矩的对应关系是经过实际调校的，做设备整体装配仿真的时候，直接把模型调入装配体，对齐安装孔位、连接输出轴和负载端的传动件就能完成运动仿真，不用再单独搭建减速箱的内部结构，能节省不少建模的时间。在做安装布局的时候，要注意给电机尾部的接线预留足够的走线空间，不能让线缆和电机外壳直接接触，避免长时间运转外壳温度升高加速线缆老化，同时接线端要做应力释放结构，避免设备移动或者振动的时候线缆被扯断。
