微型SG90舵机伺服驱动结构三维建模

做小型自动化项目、航模制作、教学实验装置开发的工程师，大概率都接触过这类微型舵机，它是小负载角度控制场景里性价比极高的执行元件，这次的建模完全参照实物测绘完成，所有结构尺寸都经过游标卡尺反复核对，能直接用于整机装配的干涉检查、安装位预留，不用再反复核对实物调整安装孔位。

从实际使用场景来说，这类微型伺服舵机常见于小型机械臂关节驱动、航模舵面控制、智能小车转向机构、教学演示装置的动作执行端，还有不少创客做小型自动化摆件、智能门锁演示结构时也会选用，核心原因是它体积小、控制逻辑简单，不需要复杂的驱动电路就能实现0-180度范围内的角度精准控制，负载能力刚好覆盖这类轻载场景的需求，不会出现大电机选型冗余带来的成本、空间浪费问题。

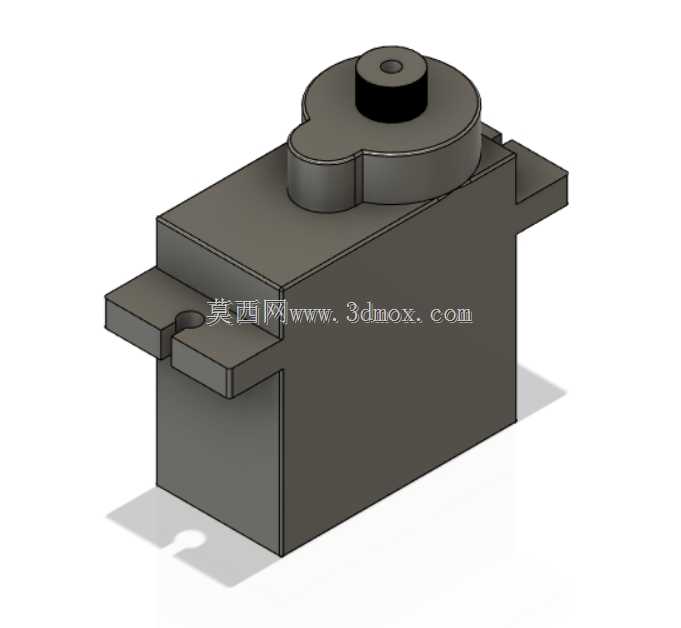

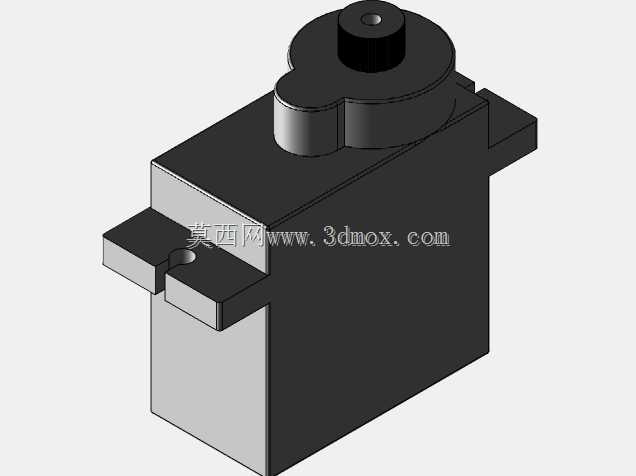

建模过程中优先还原了安装边界的所有尺寸：本体两侧伸出的安装耳带通孔，孔位间距、孔径、安装耳厚度都严格匹配实物，设计配套安装支架时可以直接调用这个模型做配合，不用额外留调整余量；顶部输出轴的凸台直径、轴径、安装孔位也完全还原，配套舵盘、摇臂的结构设计可以直接匹配，不会出现装不上的问题。本体的外形轮廓做了精准还原，包括顶部凸起的齿轮箱限位结构、本体侧壁的脱模斜度都做了体现，做整机结构布局时，能精准预判舵机安装后和周边结构件的间隙，避免后期打样装配时出现结构干涉。

结构设计上，这个模型还原了舵机内部齿轮传动的布局逻辑，顶部的齿轮舱容纳多级减速齿轮，把电机的高速低扭矩输出转化为输出轴的低速大扭矩动作，输出轴顶端的安装孔用于固定舵盘，传递扭矩。建模时特意区分了本体外壳、输出轴、安装耳的不同结构特征，做装配动画、结构拆解演示时可以直接拆分部件，不需要再额外拆分零件。

实际选型使用时，很多工程师容易忽略舵机的出线位置、本体底部的凸起结构，这次建模也完整还原了这些细节，做安装位设计时可以提前预留走线空间，避免安装时压线，也能避免底部凸起和安装面干涉导致安装不平整。对于做教学演示模型的开发者来说，这个模型的外观还原度足够支撑渲染、装配演示的需求，不需要再额外做外观修整；对于做实际设备开发的结构工程师来说，安装尺寸的精准度足够支撑结构设计阶段的布局、干涉检查，能大幅减少前期测绘的工作量，缩短项目开发周期。

这类微型伺服舵机的核心优势是控制简单，只需要一路PWM信号就能实现角度控制，供电电压范围宽，适配多数小型控制板的供电逻辑，搭配对应的安装支架可以实现水平、垂直等多方向安装，适配不同的安装空间需求。建模时也考虑了不同安装姿态下的结构干涉问题，所有外轮廓尺寸都做了精准校核，不管是正装、侧装还是倒装，都能通过模型提前预判安装空间是否足够。
