带直段平台的中柱螺旋工业梯结构设计

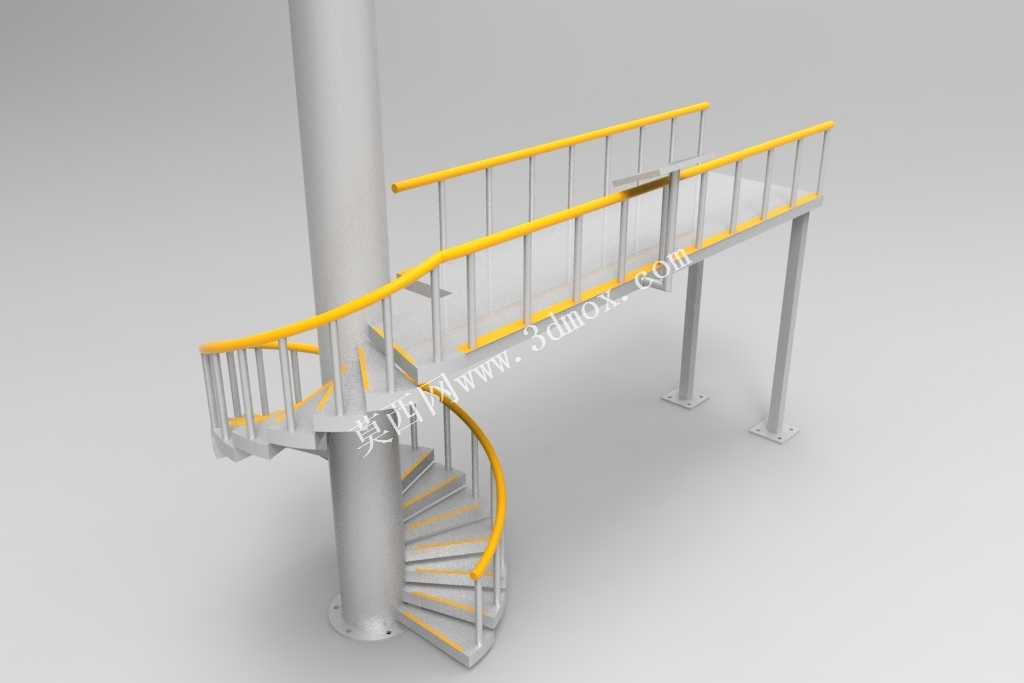

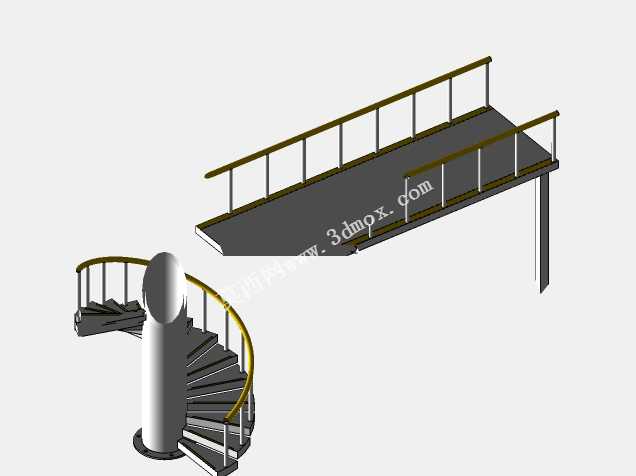

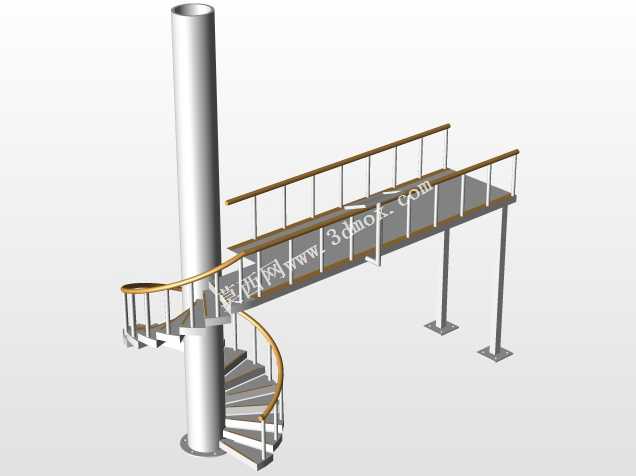

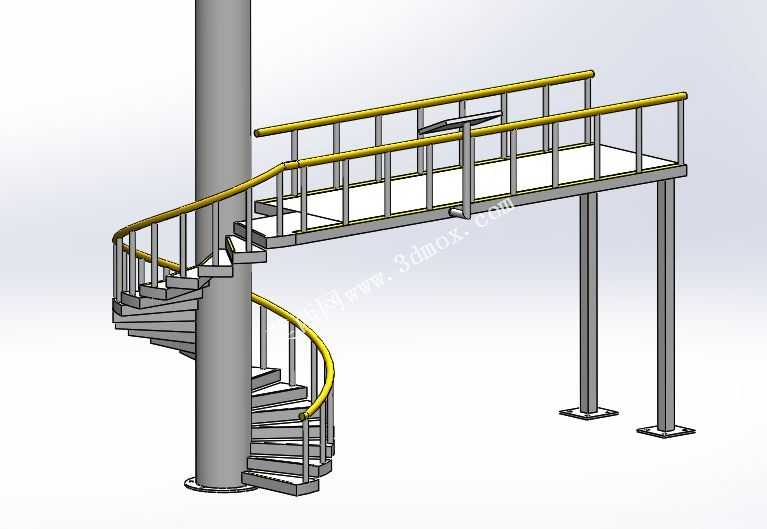

这款工业梯采用中柱螺旋梯衔接平直操作平台的组合结构，主要应用于工业厂区内设备操作位登高、仓储高位取放、车间跨层通行、设备检修登高作业等场景，可适配层高3-5米的室内外工业作业环境，解决狭小空间内垂直通行与高位作业停留的双重需求，相比传统直梯大幅节省占地面积，相比纯螺旋梯又提供了稳定的平直作业停留区域，适配需要在高位短暂停留操作设备、放置工具的作业需求。整体结构以中心承重钢柱为核心承载构件，螺旋踏步围绕中心柱呈等角度螺旋排布，每级踏步采用防滑钢制板材冲压成型，踏步边缘做折边强化处理，提升承重能力与踩踏安全性，踏步与中心柱采用满焊连接，保证结构连接强度。螺旋段外侧设置连续弧形扶手，扶手采用圆管弯折成型，扶手与踏步之间设置等间距竖向防护栏杆，栏杆间距符合工业安全防护规范，防止人员踩踏时发生坠落风险。螺旋梯顶端衔接平直钢制平台，平台框架采用型钢焊接成型，平台面板采用防滑花纹钢板铺设，平台外侧同样设置平直段防护栏杆，栏杆高度符合工业作业平台防护标准，平台远离中心柱的一侧设置两根独立承重立柱，立柱底部配置方形安装法兰盘，可通过膨胀螺栓与地面基础牢固固定，分担平台区域的承重载荷，避免平台承重时发生结构形变。设计过程中优先考虑狭小空间的适配性，螺旋段的旋转半径控制在1.2米以内，整体结构投影面积不足传统双跑楼梯的三分之一，可在设备间隙、厂房角落等局促空间内完成安装。安装边界方面，中心柱底部需与混凝土地面做预埋或膨胀螺栓固定，保证中心柱的垂直承重稳定性，平台侧的两根立柱需保证安装地面的水平度与基础强度，整体结构安装完成后需保证踏步水平度偏差不超过规范允许值，扶手连接顺滑无突出毛刺，所有钢制构件表面做防锈涂装处理，适配工业车间多粉尘、易潮湿的使用环境，整体承重可满足单人携带工具通行与双人在平台区域短暂作业的载荷要求，结构受力经过合理分配，中心柱承担螺旋段全部竖向载荷，侧立柱承担平台区域的部分载荷，避免局部应力集中导致的结构失效，同时防护栏杆的高度与间距均按照工业安全规范设置，全方位保障作业人员的通行与操作安全。
