早期布里斯托尔Prier木质单翼机结构复刻

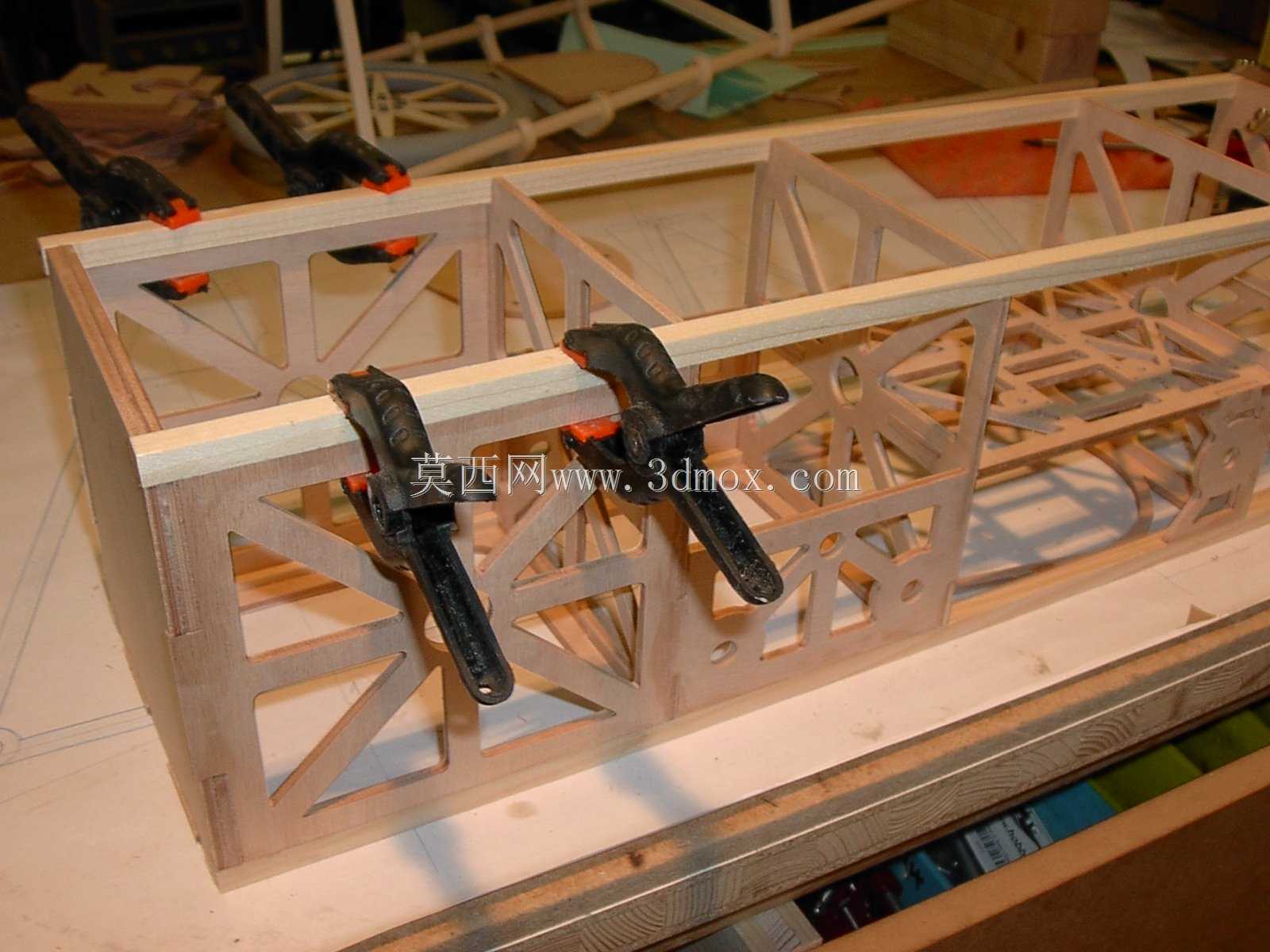

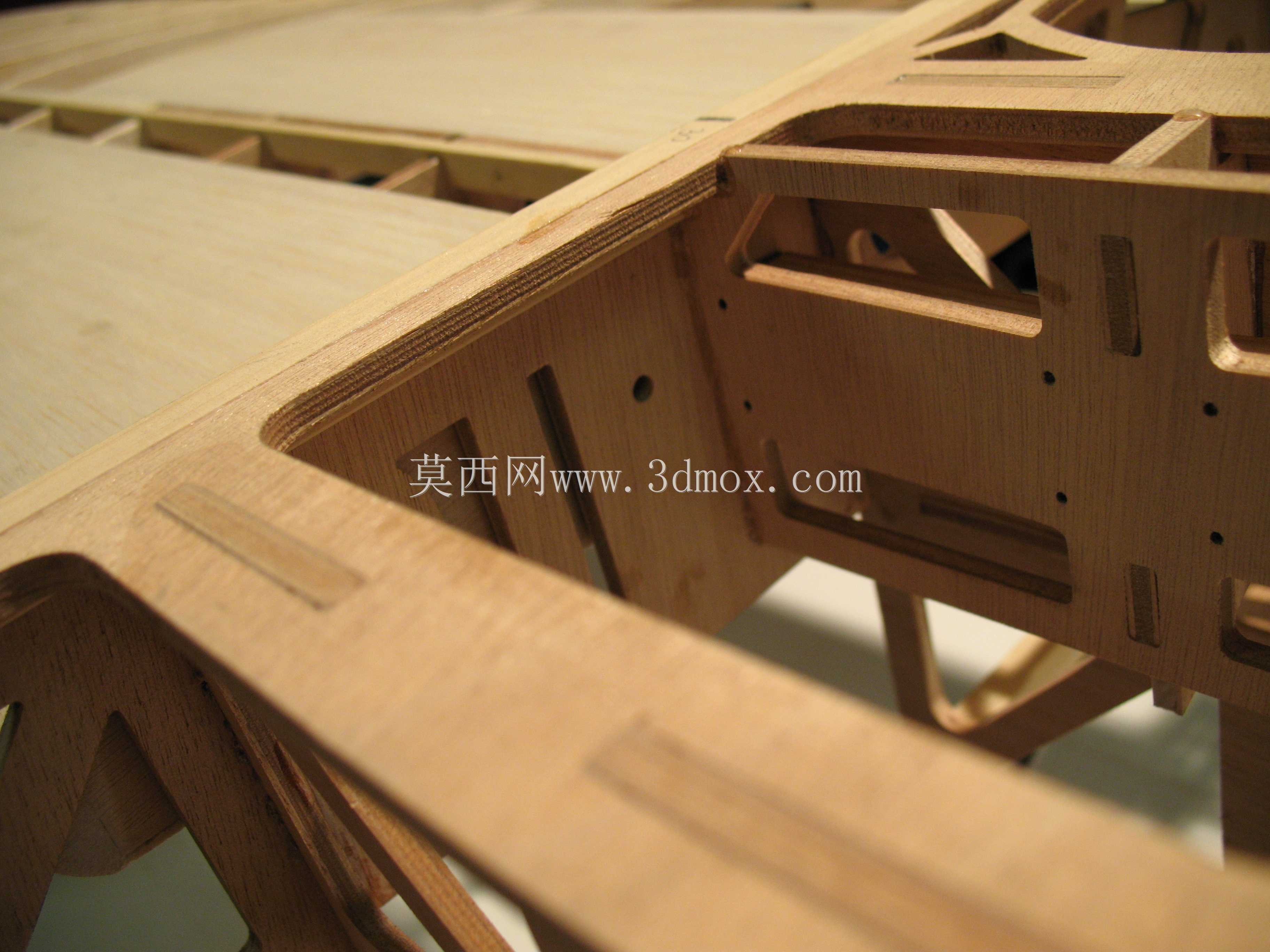

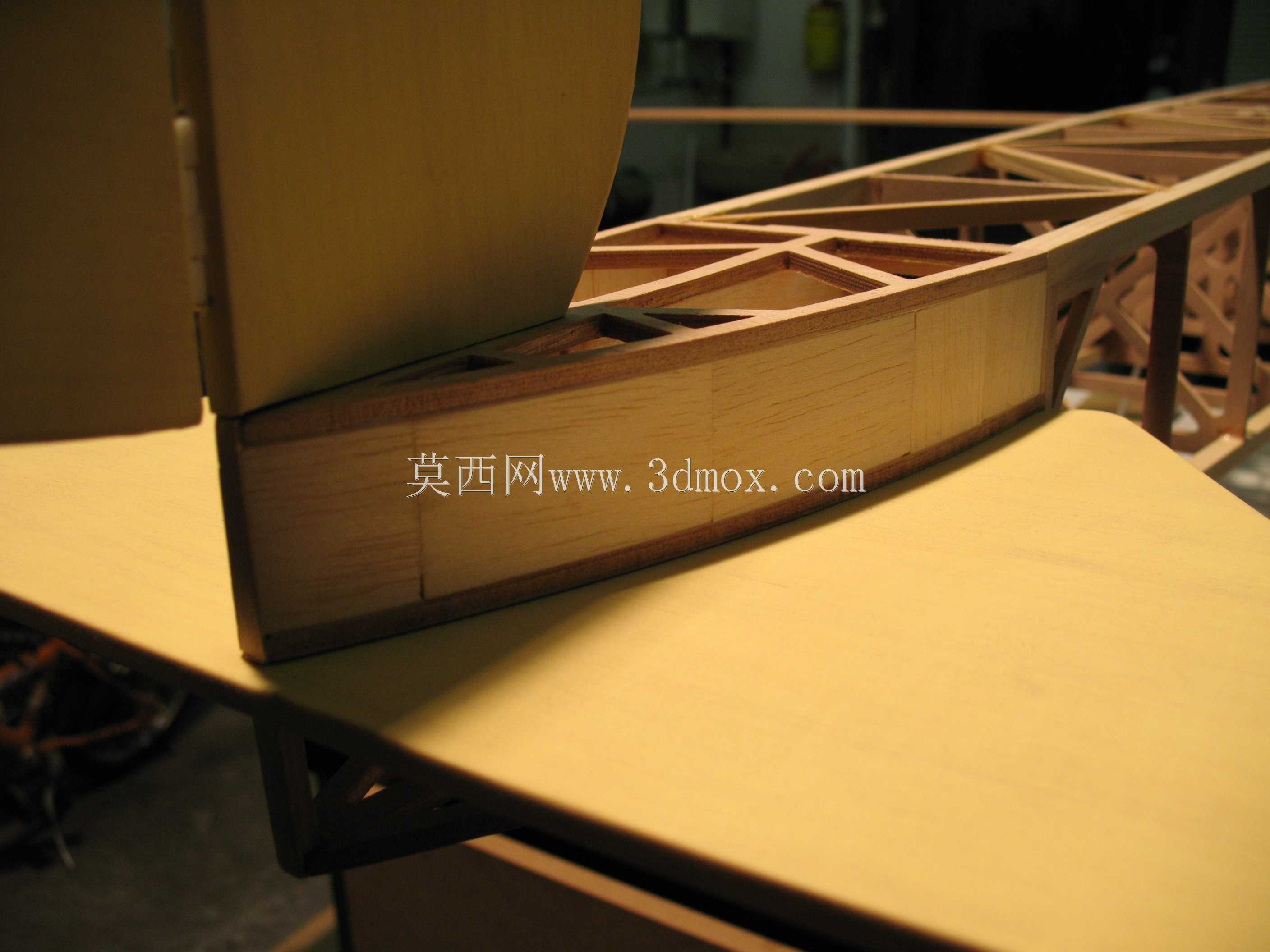

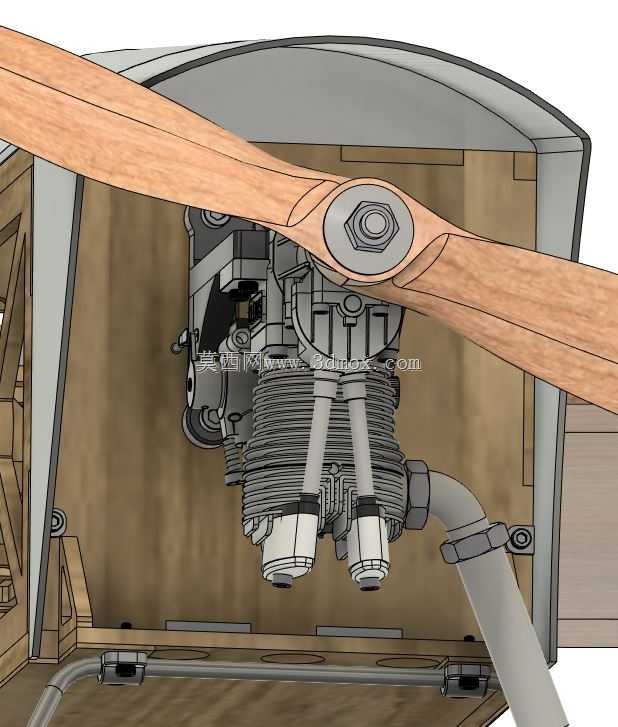

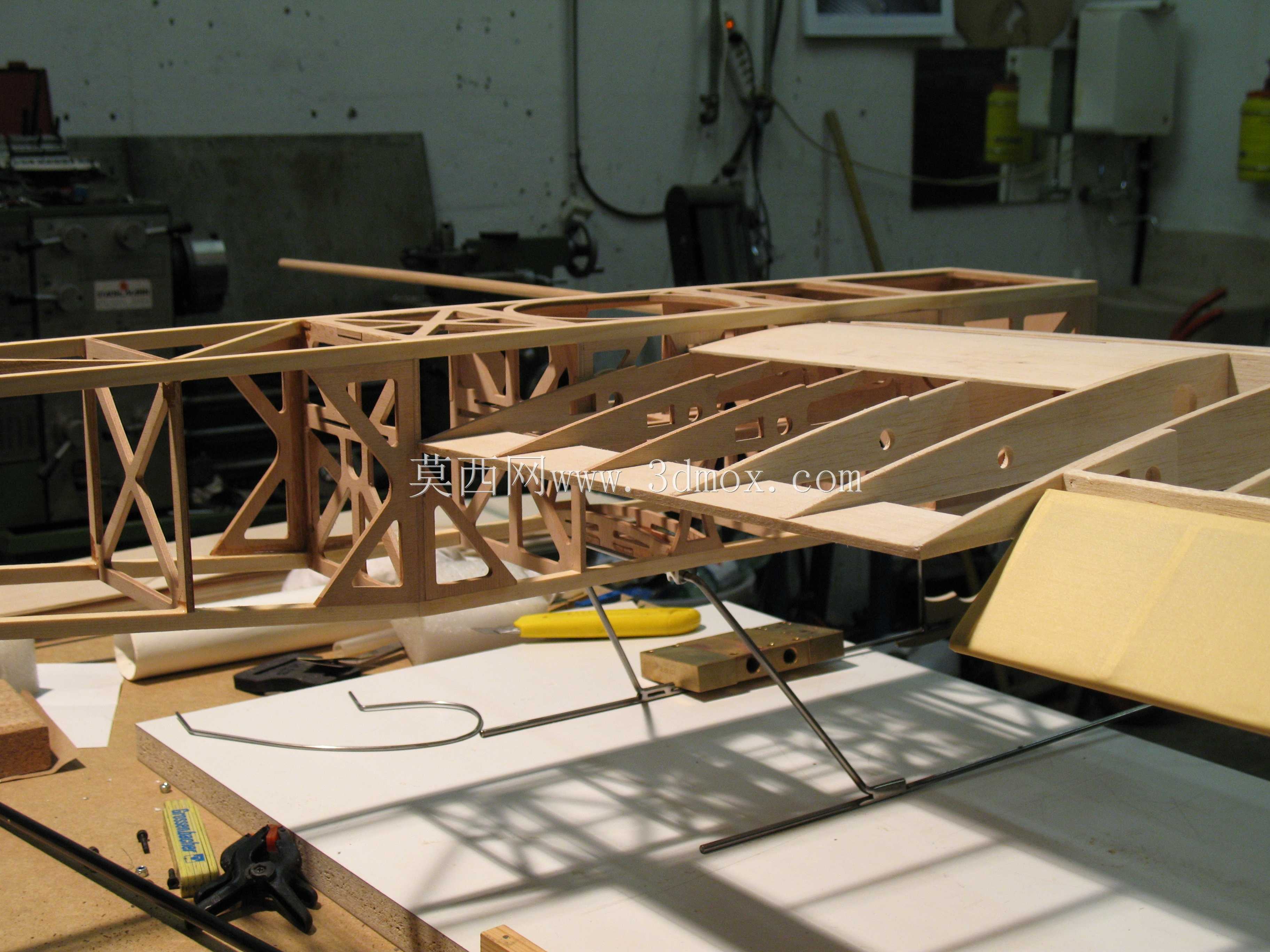

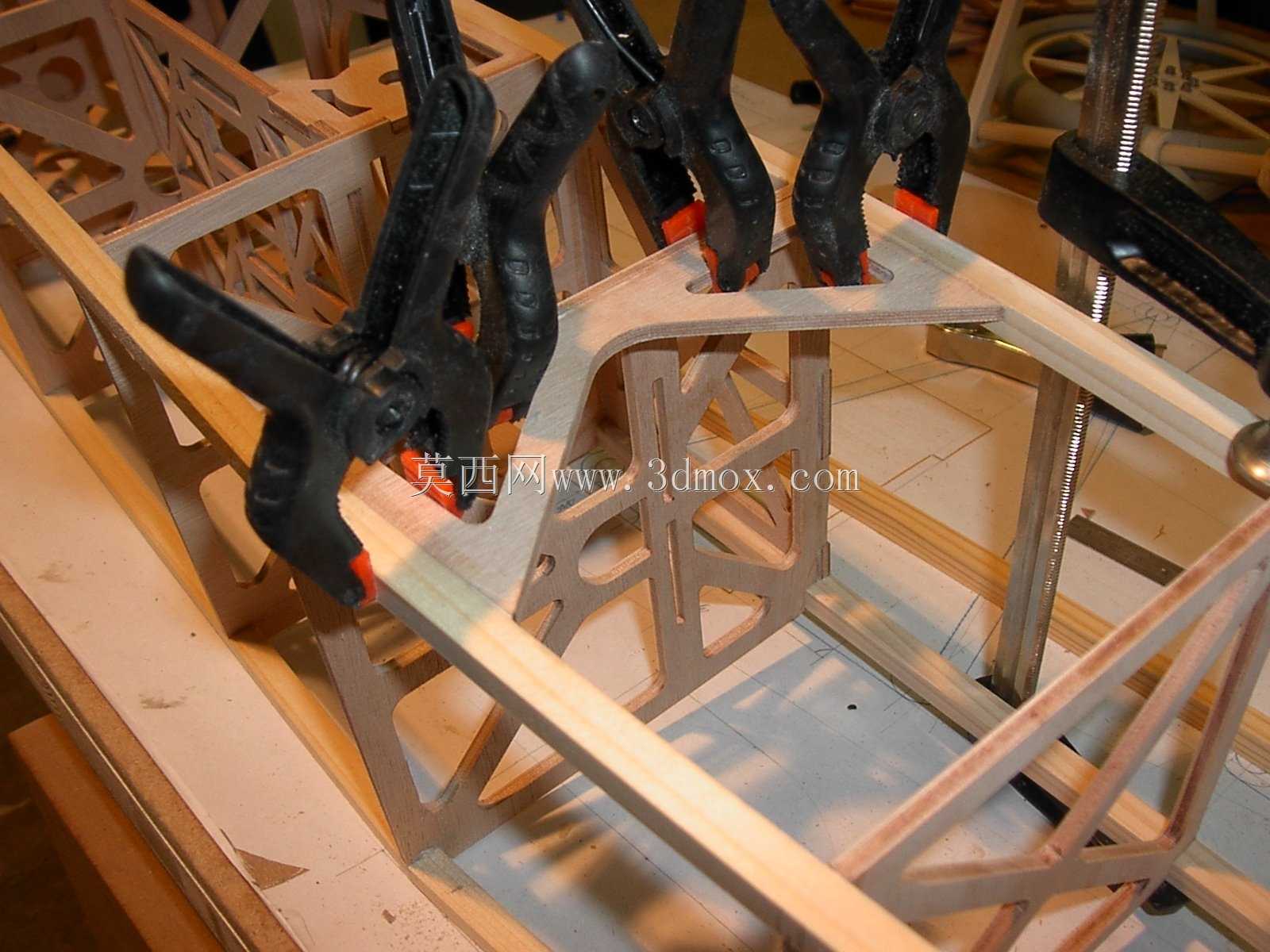

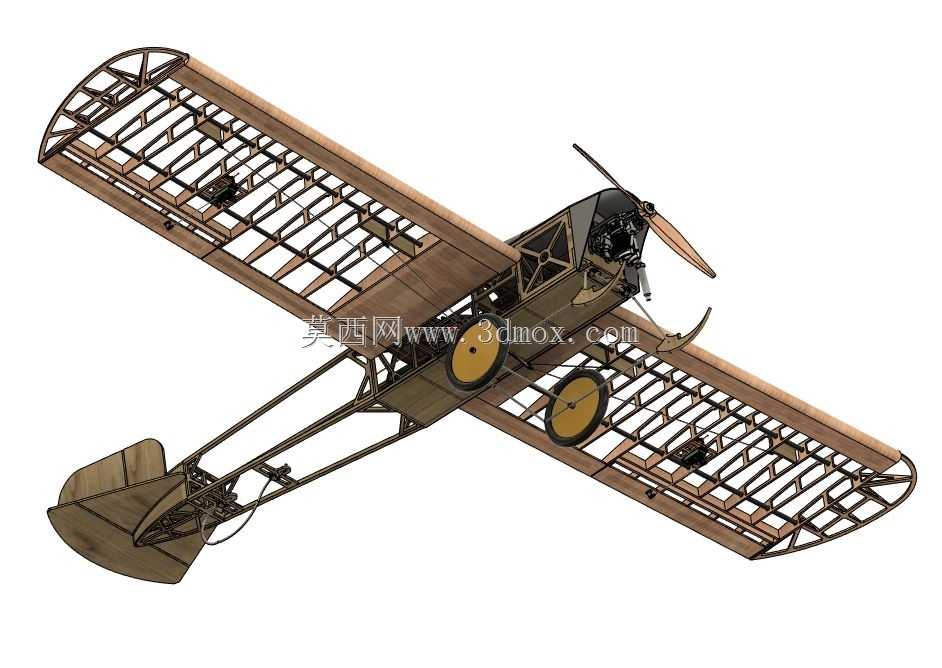

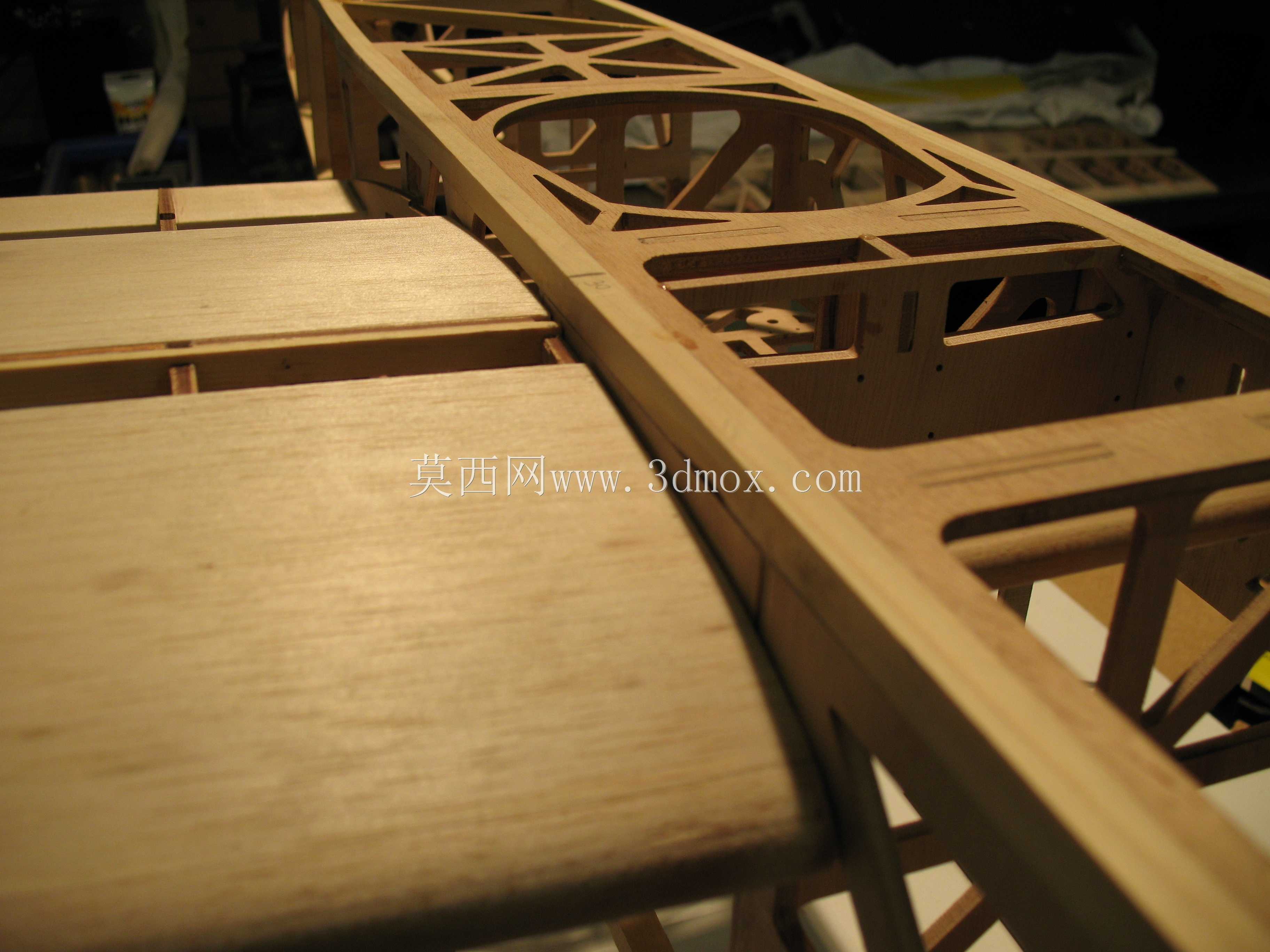

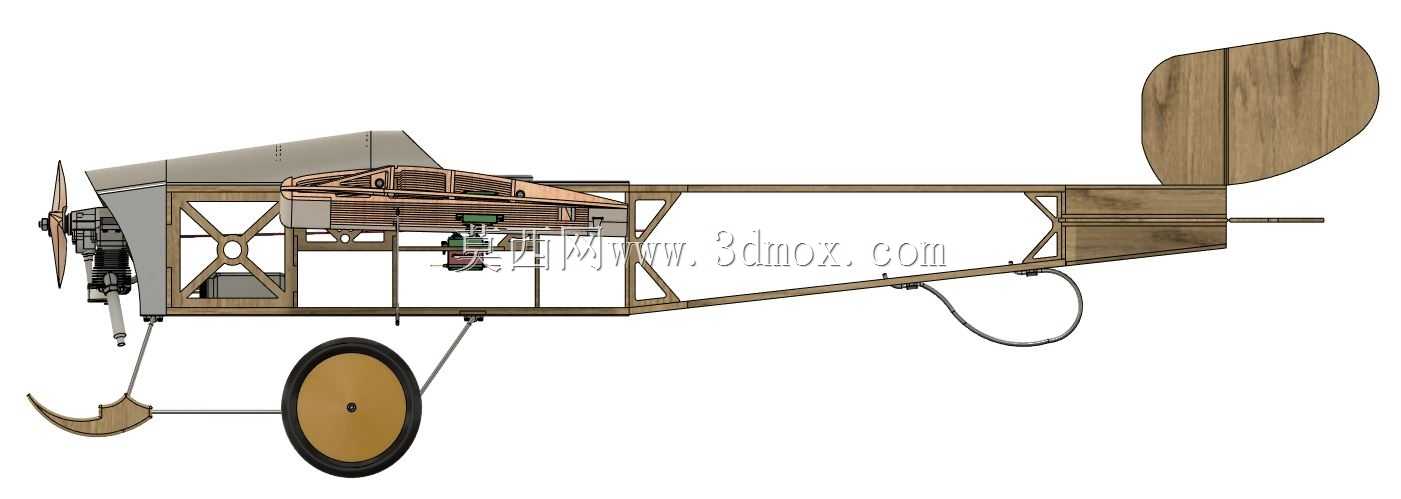

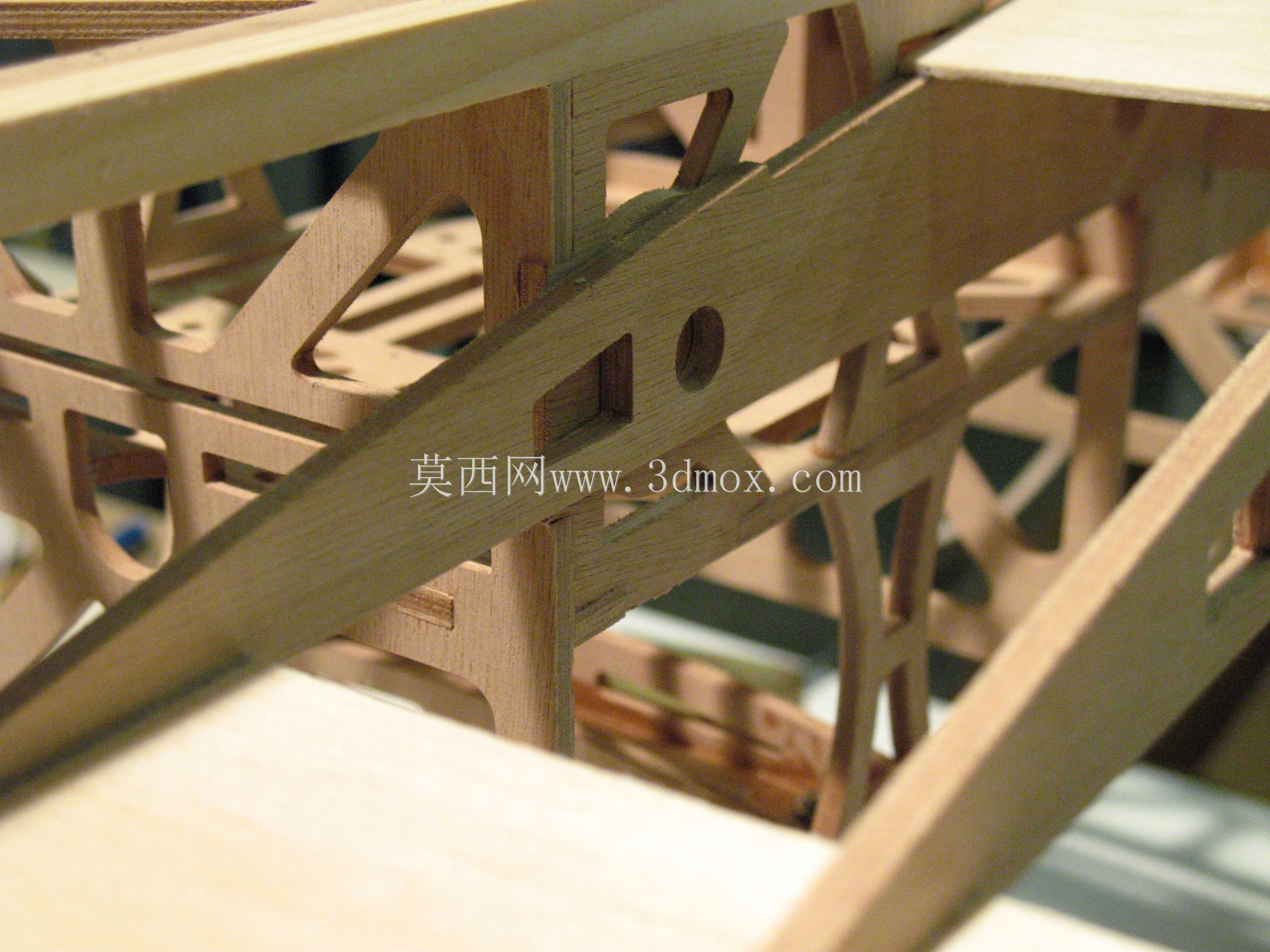

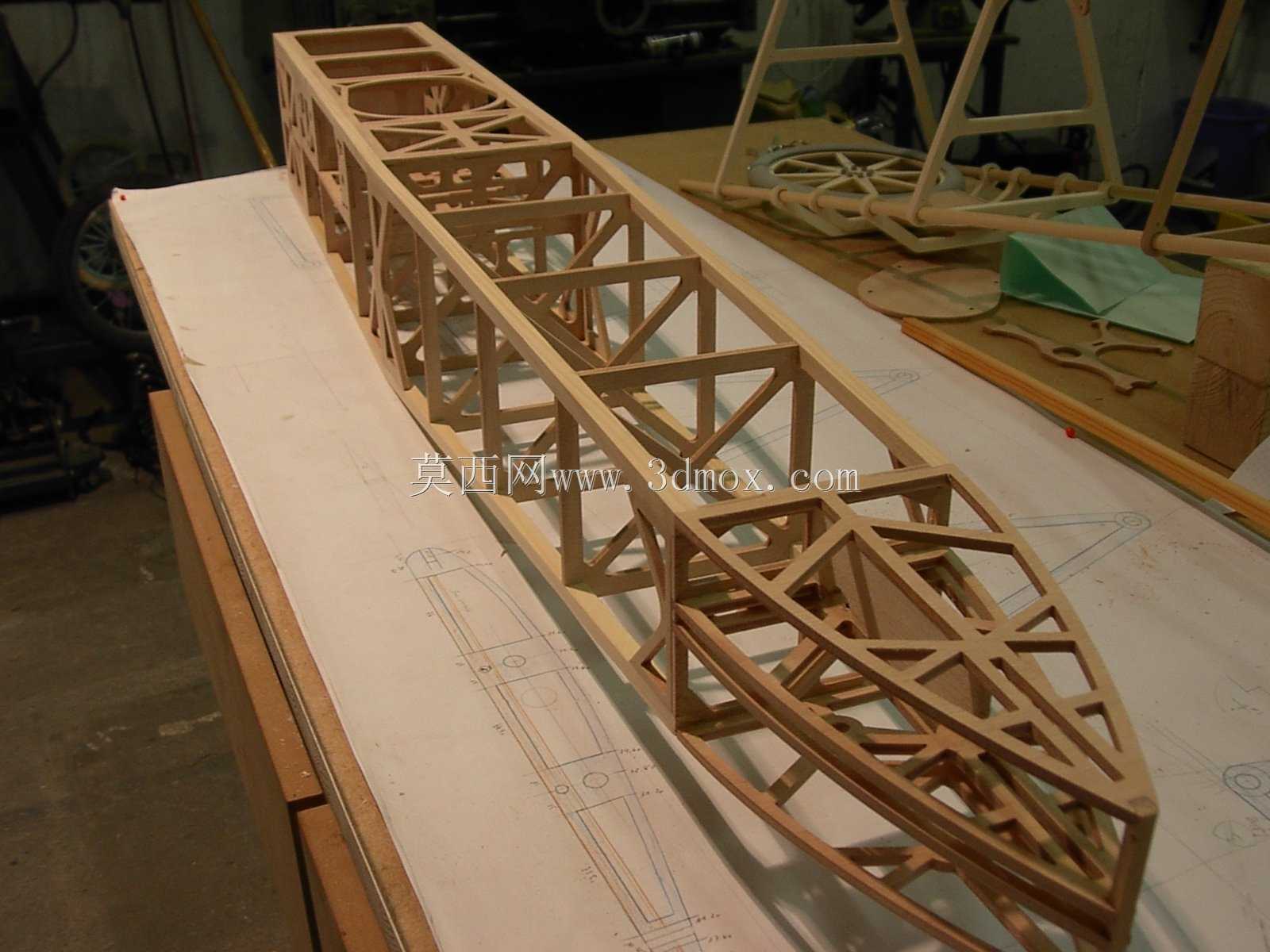

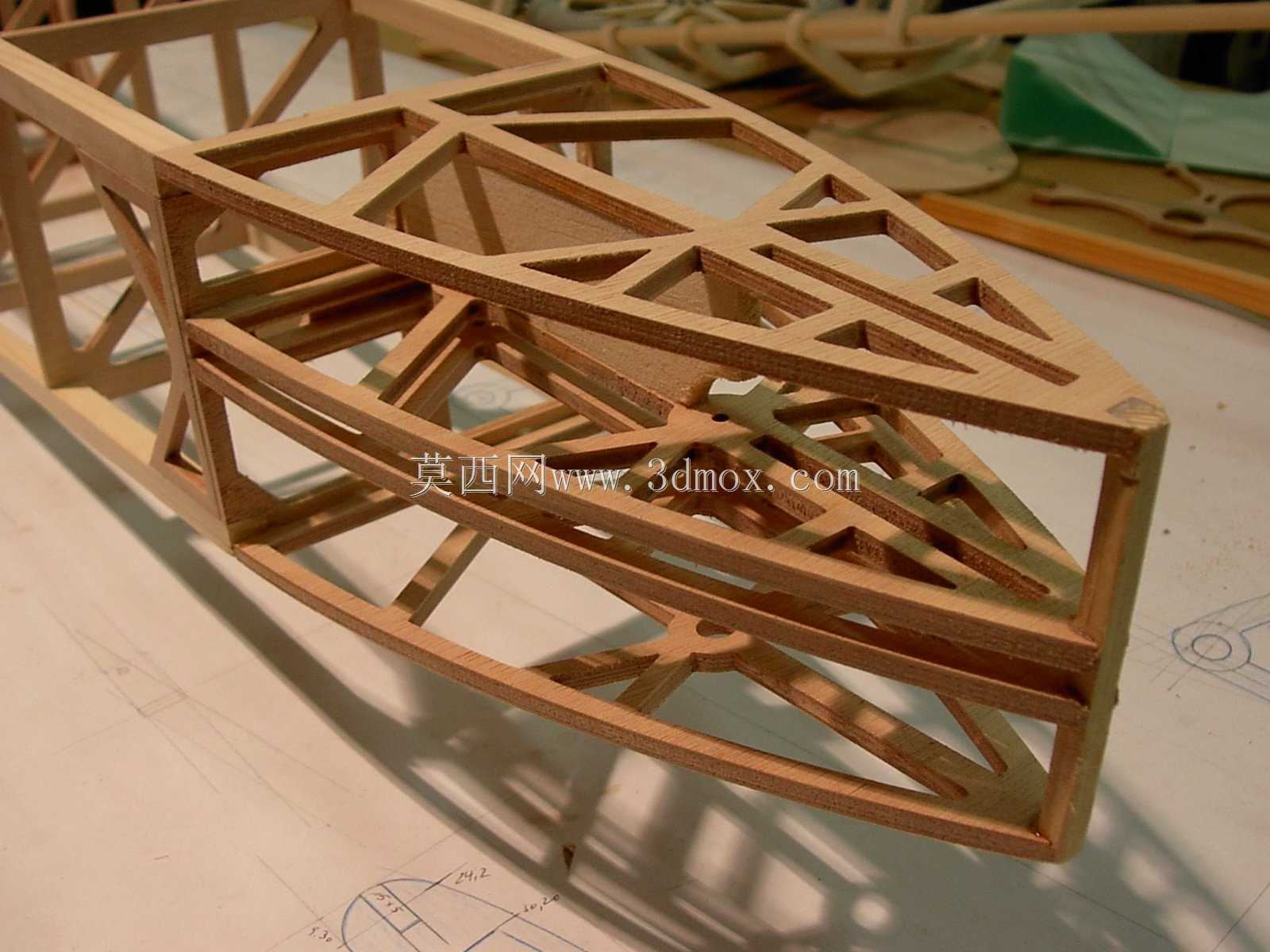

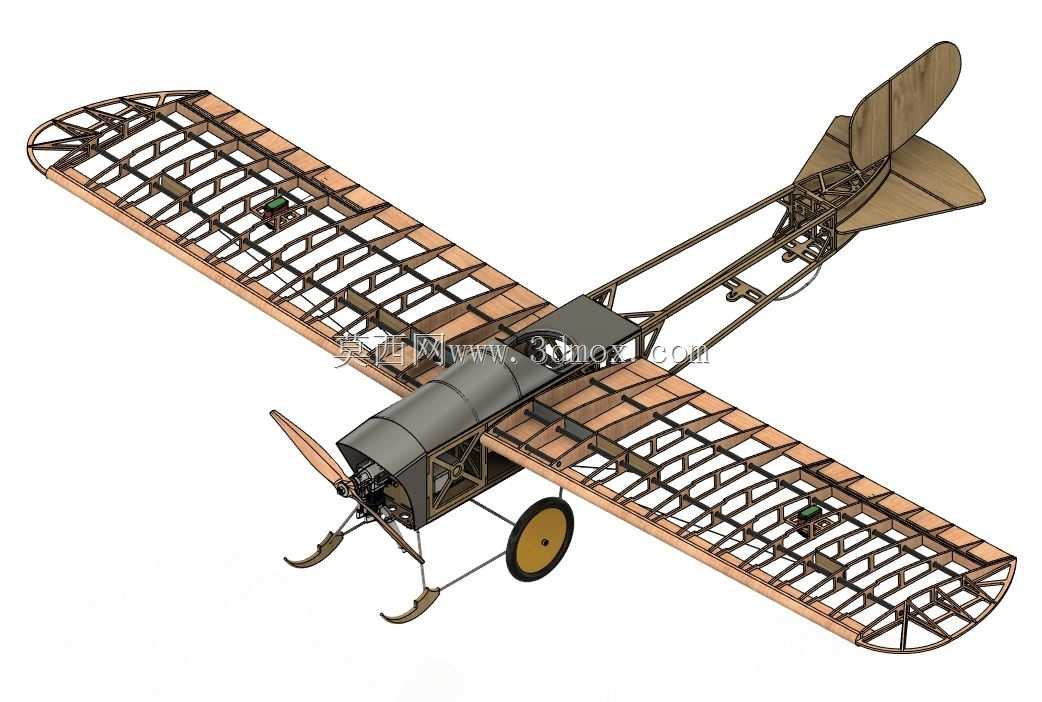

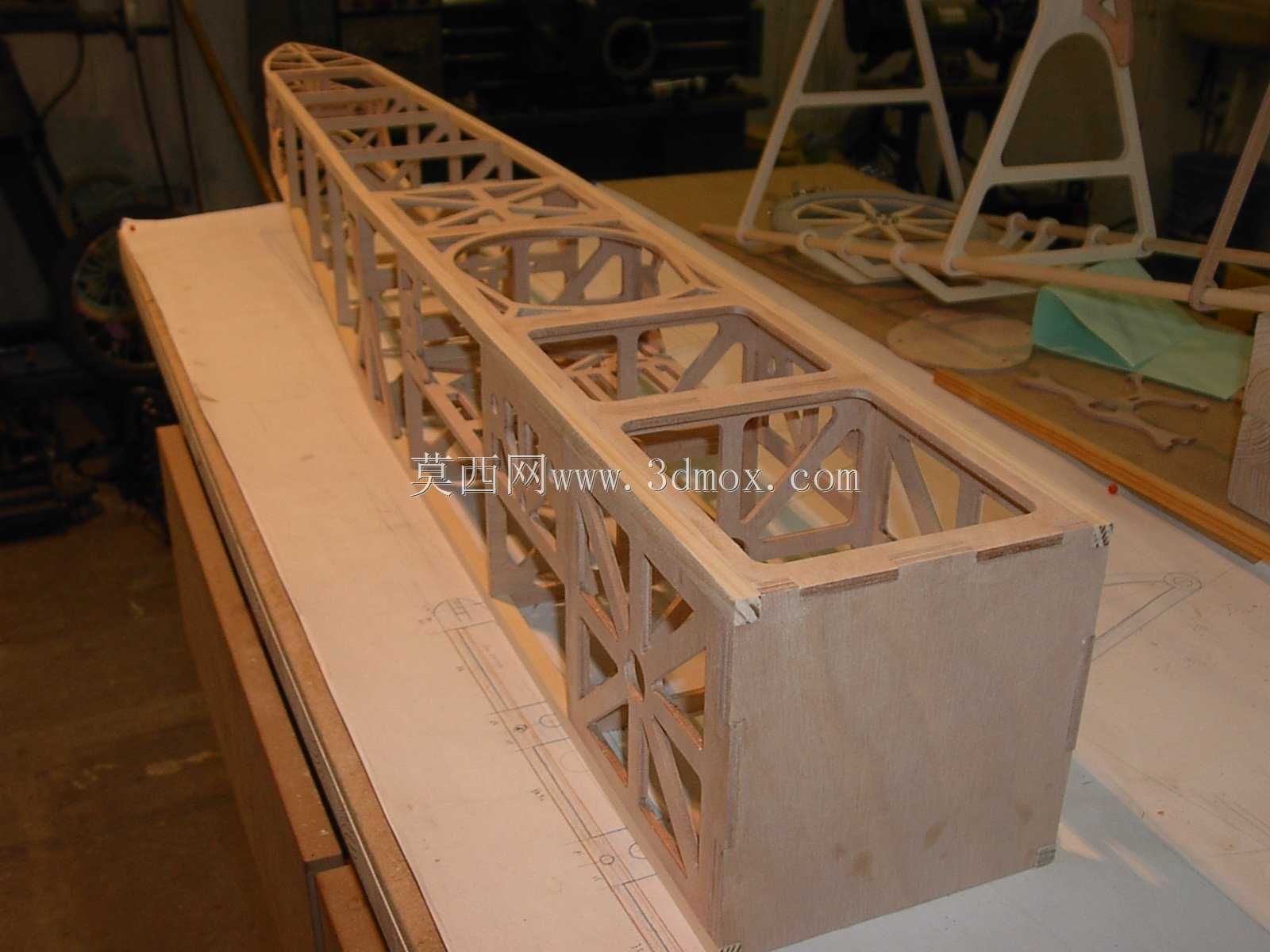

早期轻型航空器的木质骨架加工，最容易出现的问题是翼肋与翼梁的配合公差失控，传统手工制作时，每段翼肋的弧度偏差超过1.2mm就会导致蒙皮铺设后出现局部鼓包，飞行时翼面气流分离提前，低速升力损失能到17%以上。这套复刻结构里，翼肋的定位卡槽做了0.08mm的过盈配合设计，不用额外涂胶就能临时固定翼肋位置，组装时可以逐段调整翼型弧度，避免传统工艺里粘死之后无法修正的问题。机身段的桁架结构采用了交错斜撑布局，没有用常见的垂直加水平的方格骨架，斜撑的角度刚好对应木质材料的顺纹受力方向，同等重量下抗扭刚度提升了23%，着陆时地面冲击传递到座舱段的震动峰值能降低40%。尾翼的安定面和操纵面之间的铰接点，特意做了可拆卸的铜套衬套，木质结构反复拆装也不会出现孔位磨损松旷的问题，日常维护时不用更换整个安定面骨架，只需要更换磨损的铜套就能恢复操纵精度。前起落架的滑橇和轮组组合结构，滑橇的曲面弧度做了三次迭代调整，最初的弧度在硬土跑道着陆时容易出现弹跳，把滑橇前段的上翘角度增加3度之后，着陆时的滑跑稳定性明显提升，不会出现侧翻的隐患。螺旋桨的安装座和发动机曲轴的配合面做了定位销设计，不用反复调试同轴度，安装时对准定位销就能保证螺旋桨的旋转平面和机身轴线垂直，避免高速旋转时出现震动导致的骨架疲劳开裂。机翼的前缘包边采用了分段式的薄木片拼接，每段包边的长度控制在120mm以内，拼接缝留0.15mm的伸缩余量，环境湿度变化时木材胀缩不会导致前缘变形，始终保持顺滑的翼型轮廓。
