小型便携卷锯折弯固定连接片

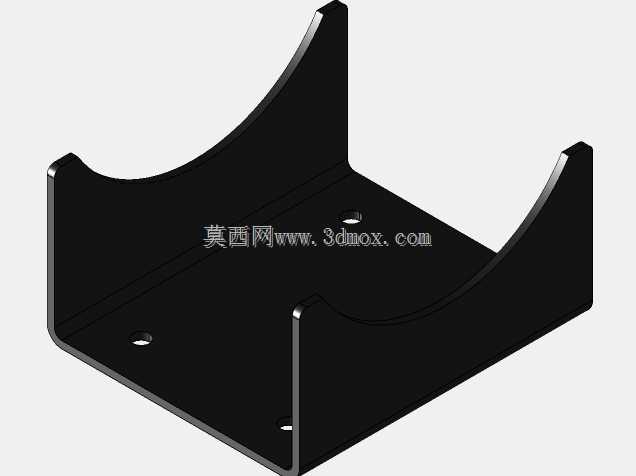

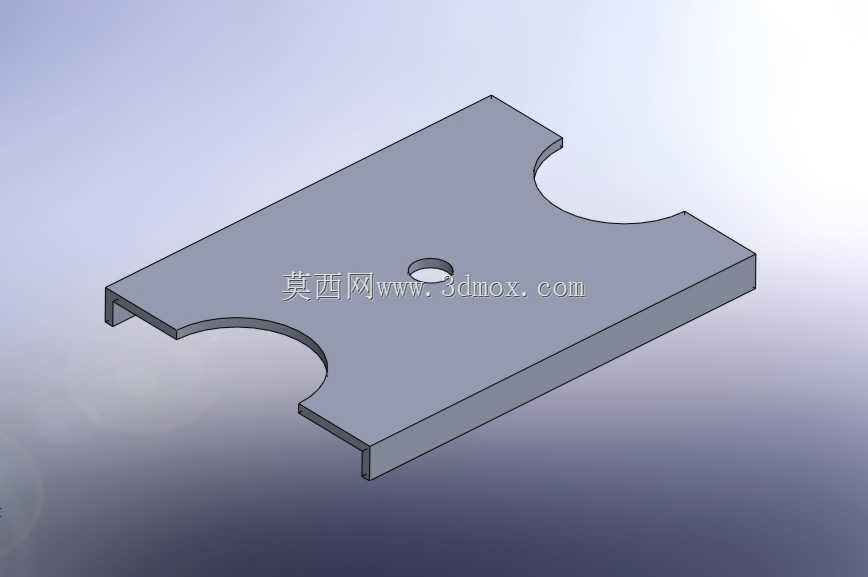

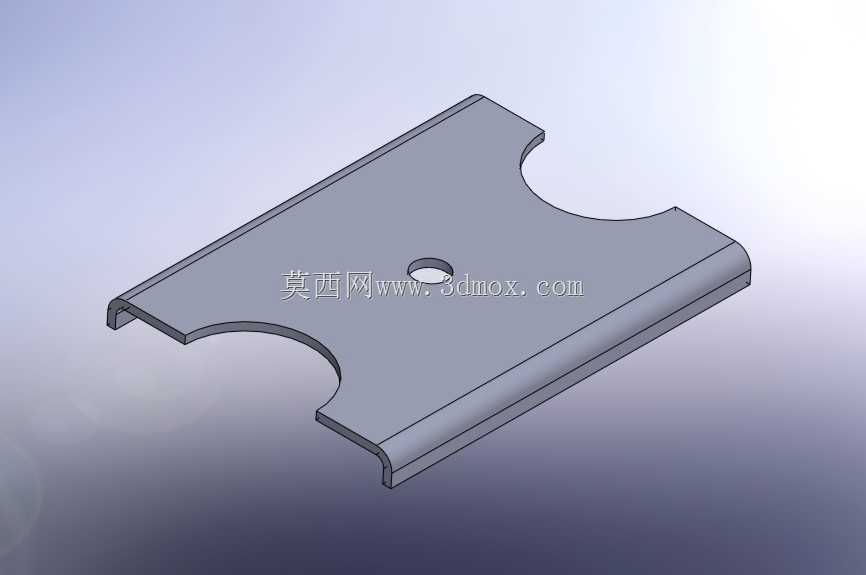

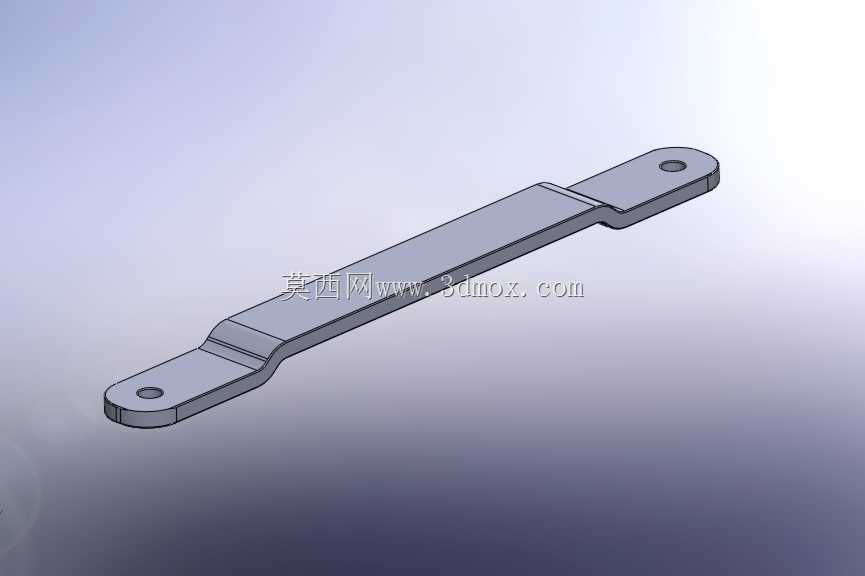

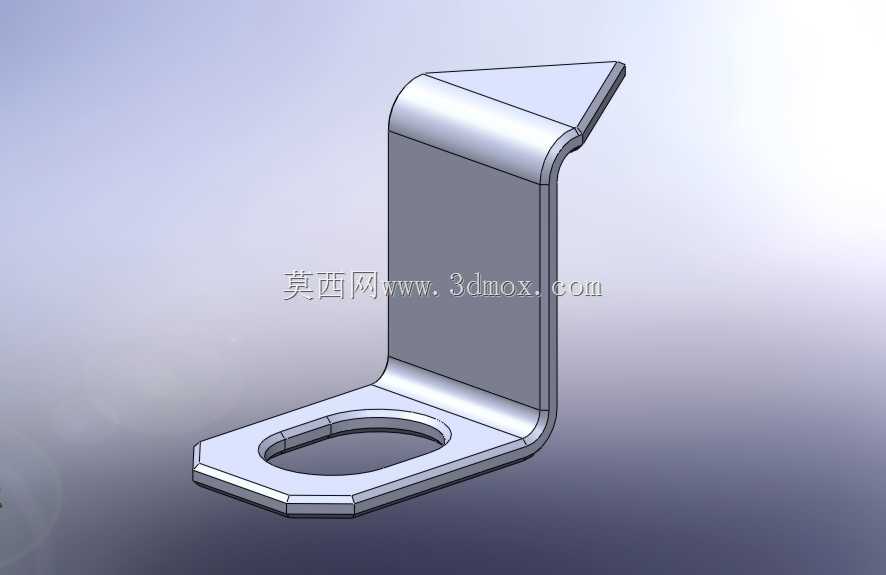

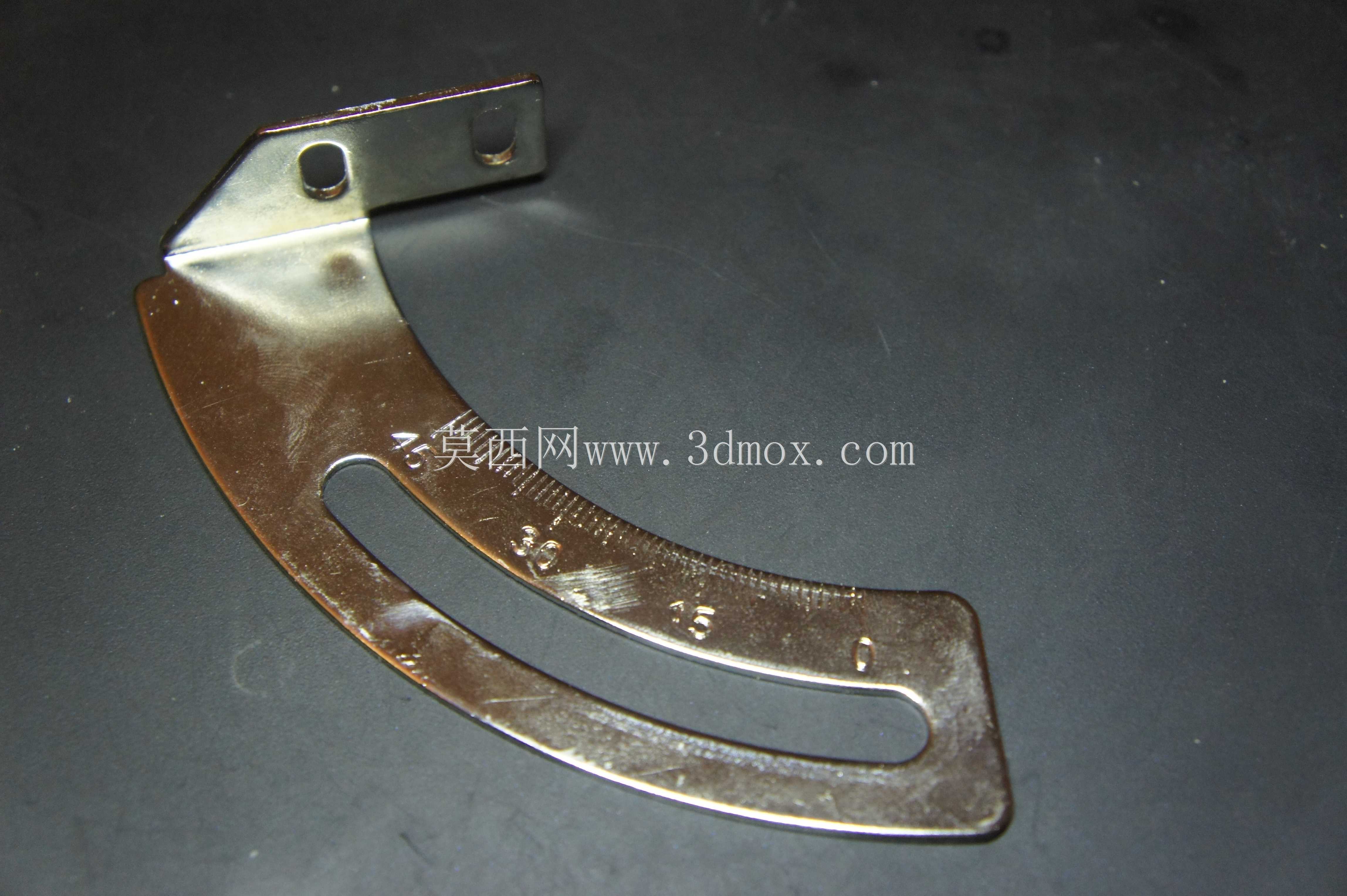

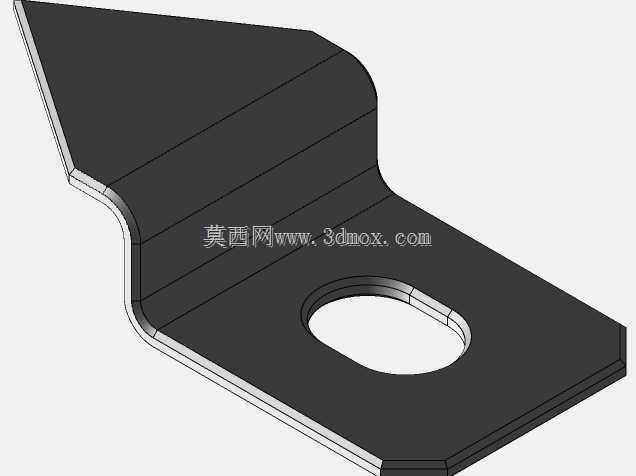

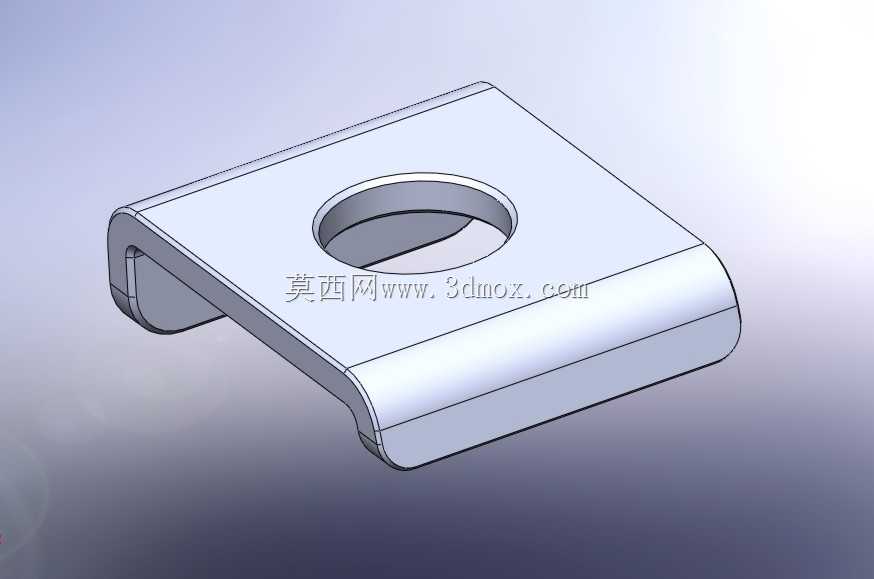

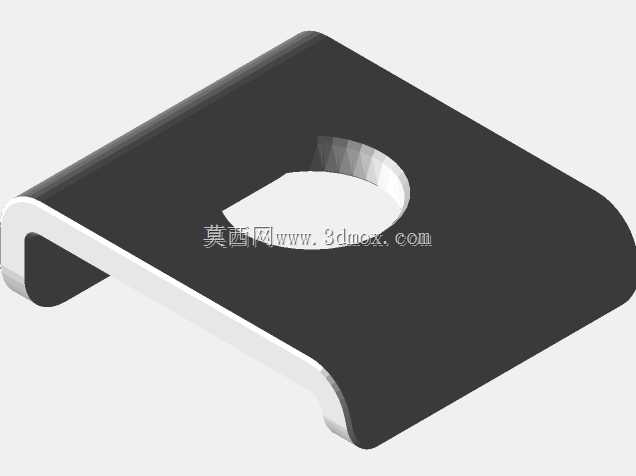

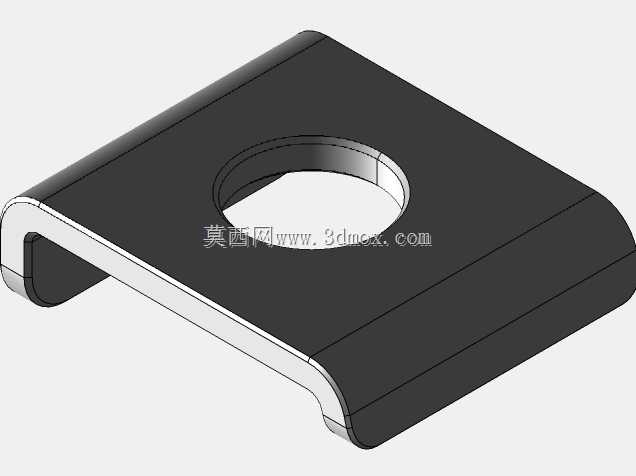

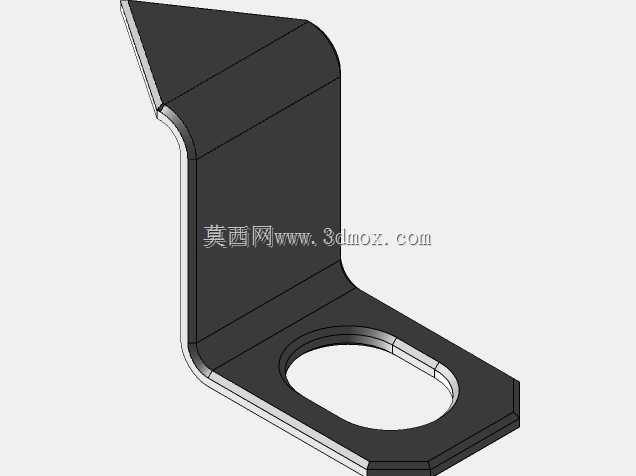

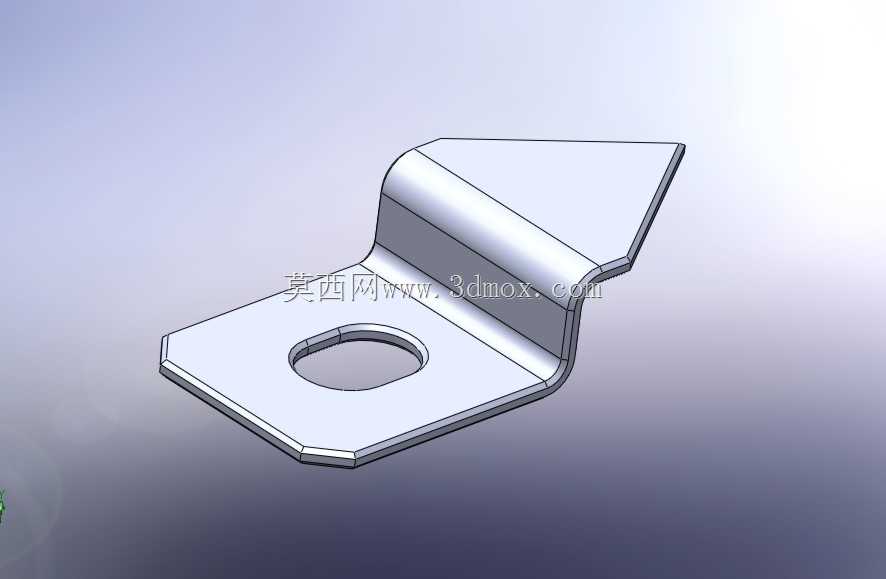

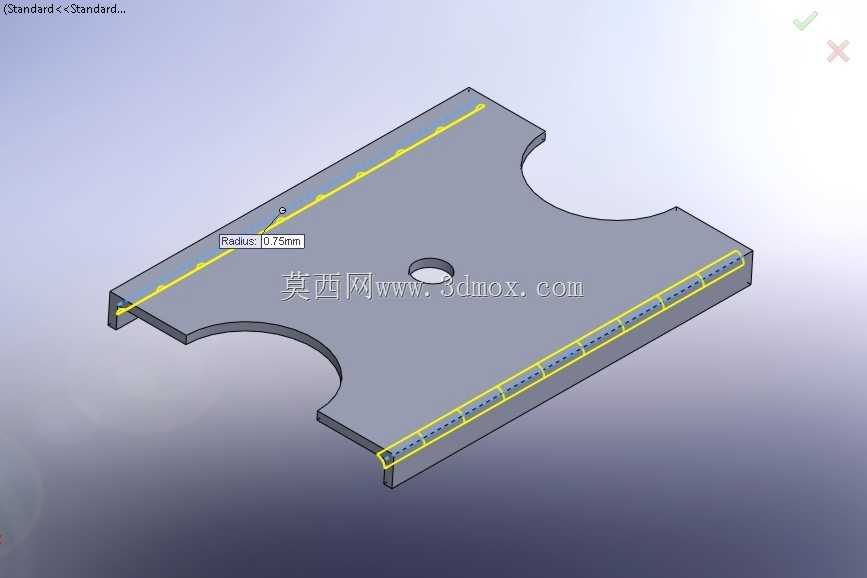

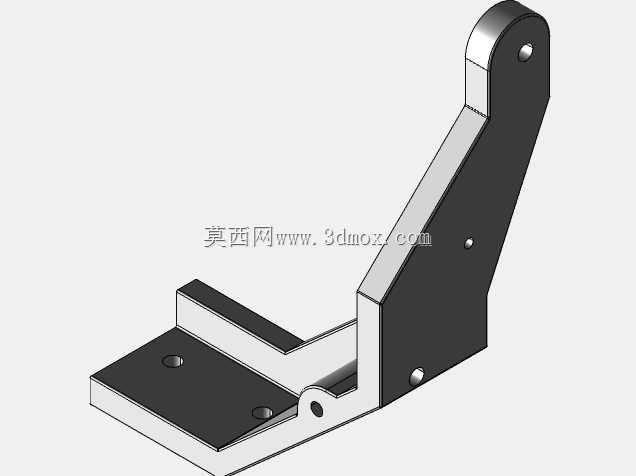

现场手持卷锯作业时，连接片的折弯角度偏差会直接导致锯片张紧力不均，切割硬木时容易出现锯片跑偏、崩齿的问题，严重时甚至会出现锯片断裂飞出的安全隐患。这款连接片的Z型折弯结构做了圆角过渡处理，折弯处的内R角控制在板材厚度的1.2倍，既避免了冲压时折弯处出现应力集中开裂的问题，也能在装配时给紧固件留出足够的操作空间，不会出现扳手卡滞的情况。底部安装孔做了沉台设计，装配后螺栓头完全沉入沉台内，不会突出零件表面，避免作业时剐蹭操作人员的手套或者加工物料，边缘的倒角处理也去除了冲压产生的毛刺，不需要额外做去毛刺工序就能直接上线装配。零件两个安装面的平面度控制在0.1mm以内，装配后和卷锯机身、锯片固定座的贴合面没有间隙，不会因为贴合不严导致工作时出现共振噪音，长期使用也不会出现连接松动的问题。板材选用冷轧钢冲压成型，表面做镀锌钝化处理，在潮湿的户外作业环境下也不容易生锈，不需要频繁更换连接件。折弯处的回弹量在冲压模具设计时就做了预补偿，批量生产时折弯角度的偏差能控制在±0.5度以内，不需要后续人工校形就能满足装配要求，大幅降低了生产的人工成本。零件的整体轮廓做了切角处理，没有尖锐的外角，即使在狭小的作业空间内操作，也不会刮伤设备外壳或者操作人员。中间的让位孔刚好能避开卷锯内部的传动销轴，装配时不需要额外调整其他零件的位置，直接对位锁付即可，装配效率比常规的平片连接件提升了近三成。
