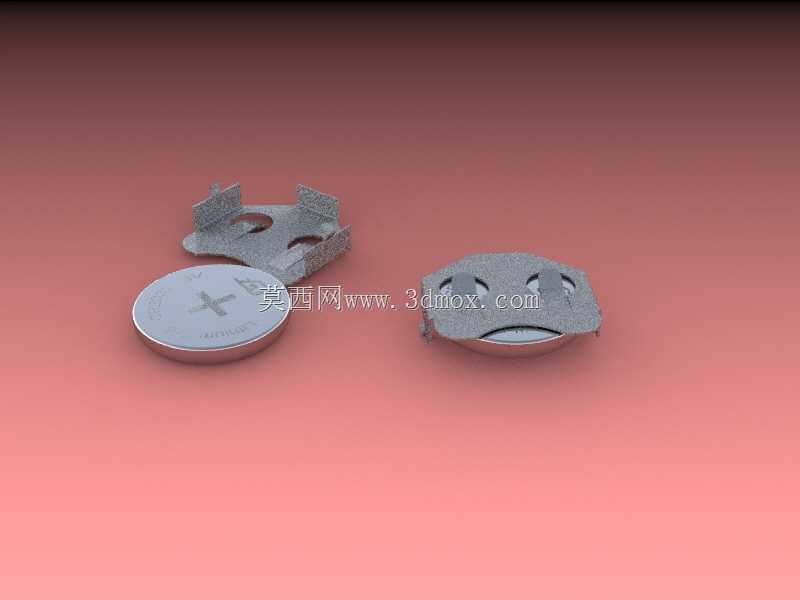

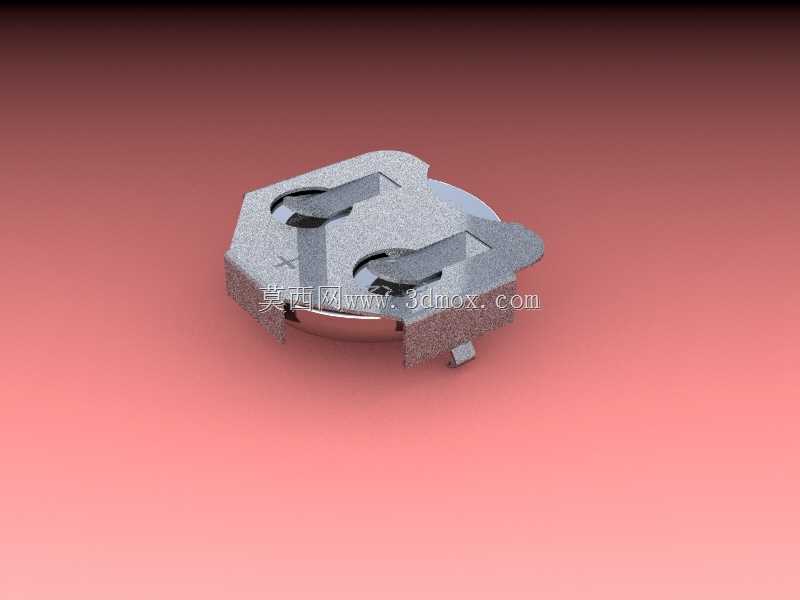

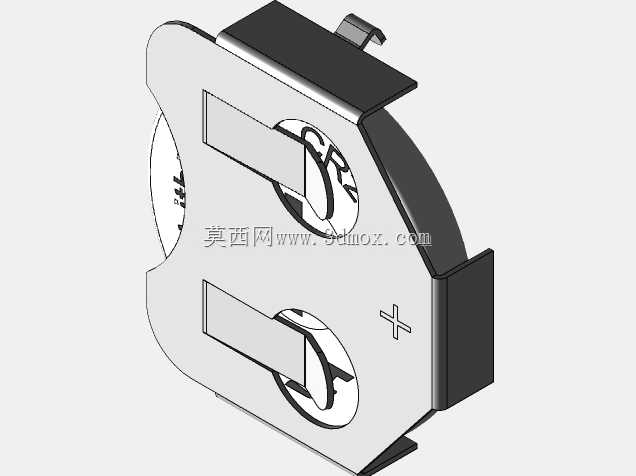

印刷电路板CR2032纽扣电池固定夹结构

批量SMT贴片产线上，纽扣电池夹的引脚共面度偏差超过0.05mm就会引发虚焊，弹片接触压力不足0.3N时设备运输振动后极易出现掉电复位，这是消费类电子主板供电座最常见的两类现场失效问题。这款CR2032电池夹的弹片折弯处做了0.2mm的内R角过渡，规避了冲压加工时折弯位的应力集中裂纹，同时弹片自由状态下的张开量控制在0.8mm，装入电池后能稳定提供0.45N的正向接触压力，既不会因为压力过大导致电池装入时卡滞刮伤负极镀层，也不会因为压力不足出现接触瞬断。夹身两侧的定位卡扣和PCB板上的安装孔采用H7/h6的小间隙配合，贴片前可以直接卡在板上完成预固定，不需要额外点胶或者治具压合就能过回流焊，焊盘位置的引脚做了0.1mm的偷锡槽设计，过炉时多余焊锡会流入槽内，不会堆积在弹片活动区域导致弹片卡滞无法复位。夹身的镂空结构不是单纯的减重设计，回流焊时高温气流可以穿过镂空区域均匀加热引脚，避免单侧受热导致的立碑、偏移缺陷，同时日常使用时灰尘、助焊剂残留也能从镂空位置掉落，不会堆积在电池接触面上增大接触电阻。弹片接触区域做了微凸点设计，和电池负极的接触是环形线接触而非面接触，哪怕接触面有轻微氧化层，凸点的压强也能刺破氧化层保证导通稳定性，凸点高度控制在0.15mm，不会顶穿电池表面的镀镍层造成电解液渗漏风险。夹身边缘全部做了0.1mm的倒角处理，人工装配电池时不会刮伤操作人员手指，也不会刮破电池表面的绝缘包覆层造成短路隐患。整个电池夹的冲压排样采用连续模工艺，材料利用率能达到82%，折弯、冲孔、落料工序在一套模具上完成，量产时单件加工成本比同类型无优化结构低17%，同时尺寸一致性更好，千件抽检的关键尺寸CPK值能达到1.33以上，完全满足汽车电子类配件的质量管控要求。
