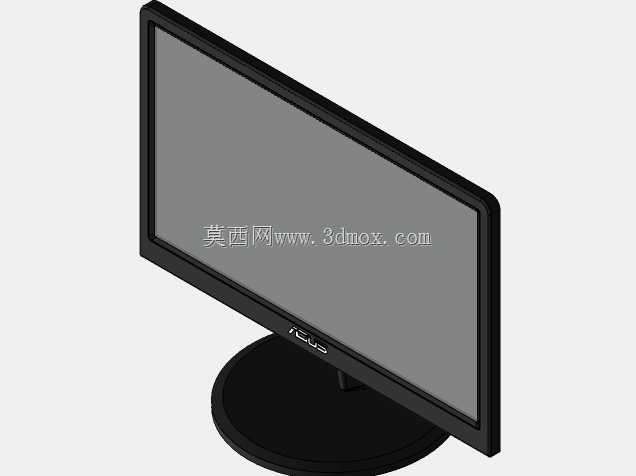

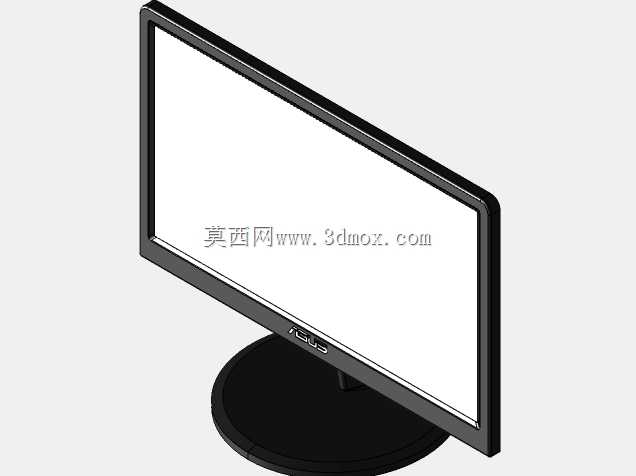

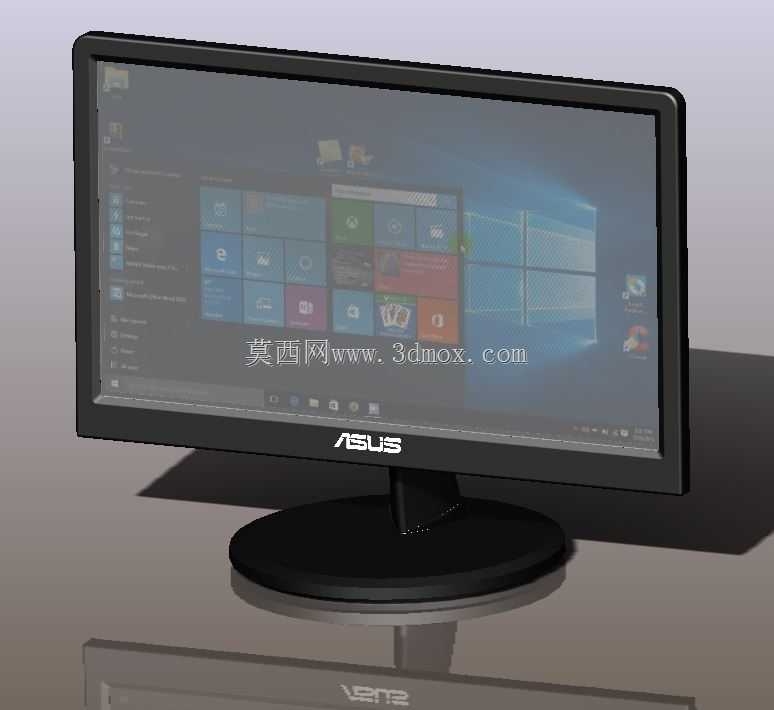

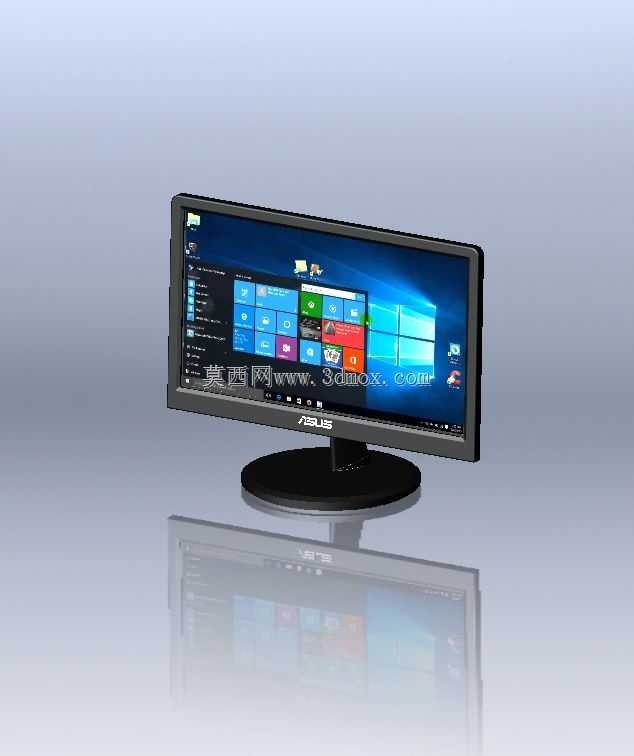

华硕宽屏触控桌面显示器结构设计

桌面触控显示器的落地生产中，底座与屏体连接的同轴度公差一直是容易被忽略的加工痛点，常规设计里转轴座直接锁附在屏体后壳的塑料柱上，长期触控按压后容易出现柱体断裂、屏体俯仰角度松垮的问题，这款华硕触控屏的结构在转轴连接位置做了内嵌金属衬套的设计，把锁附受力从塑料壳体转移到金属衬套上，哪怕用户频繁点触屏幕边角、反复调整俯仰角度，受力也不会直接作用在塑料后壳的薄壁结构上，大幅降低了长期使用后的结构失效概率。

屏幕前框的窄边处理也藏着细节，常规窄边显示器的触控层贴合后容易出现边缘漏光、触控边缘响应延迟的问题，这款模型里前框的内圈做了0.3mm的阶梯让位，既给光学胶层留出了溢胶容纳空间，避免装配时胶体外溢污染显示区域，又能让触控感应层的边缘完全贴合在阶梯平面上，不会因为前框压合过紧导致触控层边缘形变，影响边角位置的触控识别精度。

底座的配重设计也做了针对性优化，宽屏显示器的重心比常规比例屏幕更靠前，普通圆形底座如果配重不足，用户触控屏幕下沿的时候很容易出现屏体前倾翘边的情况，这款模型的底座内部预留了环形配重块的安装位，重心位置刚好落在底座圆心靠前15mm的位置，哪怕用户用较大力度点触屏幕下边框，整个机身也不会出现晃动或者翘边，同时底座底部预留了三个防滑胶垫的安装槽，胶垫高出底座底面0.8mm，放在光滑的玻璃或者金属桌面上也能有足够的摩擦力，不会因为触控操作导致机身移位。

后壳的散热格栅排布也没有采用通用的规整开孔，而是沿着内部驱动板的发热位置做了错位排布，驱动板核心芯片对应的位置格栅开孔密度更高，电源接口位置的开孔则做了内凹挡边，既保证了热量能快速散出，又能避免液体泼溅的时候直接顺着开孔流到内部电路板上，兼顾了散热效率和使用安全性。屏幕支架的俯仰转轴做了双段阻尼设计，调整角度的时候前段阻尼较小可以快速调整到大致角度，接近常用视角区间的时候阻尼增大，能稳定停在任意调整角度，不会因为屏幕自身重量出现下垂滑落的问题，哪怕是频繁调整触控操作的角度，转轴的阻尼衰减也能控制在合理范围内。
