多层可换滤材3D打印防护面罩呼吸器

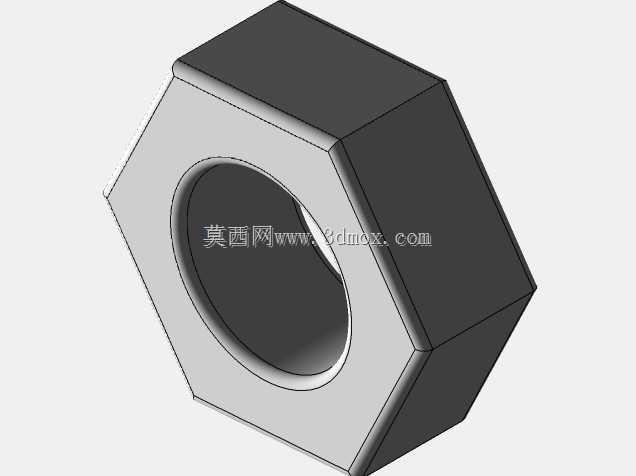

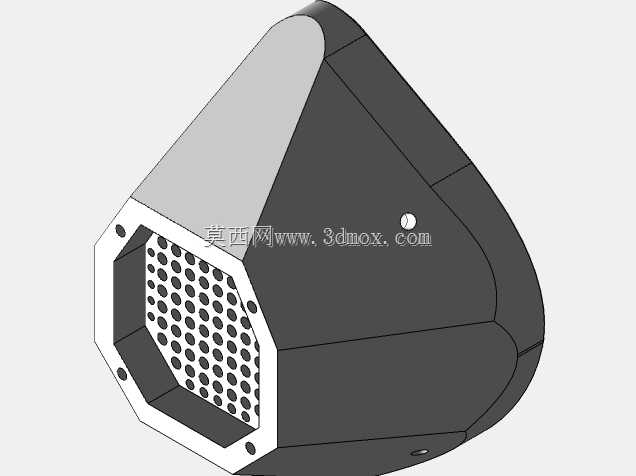

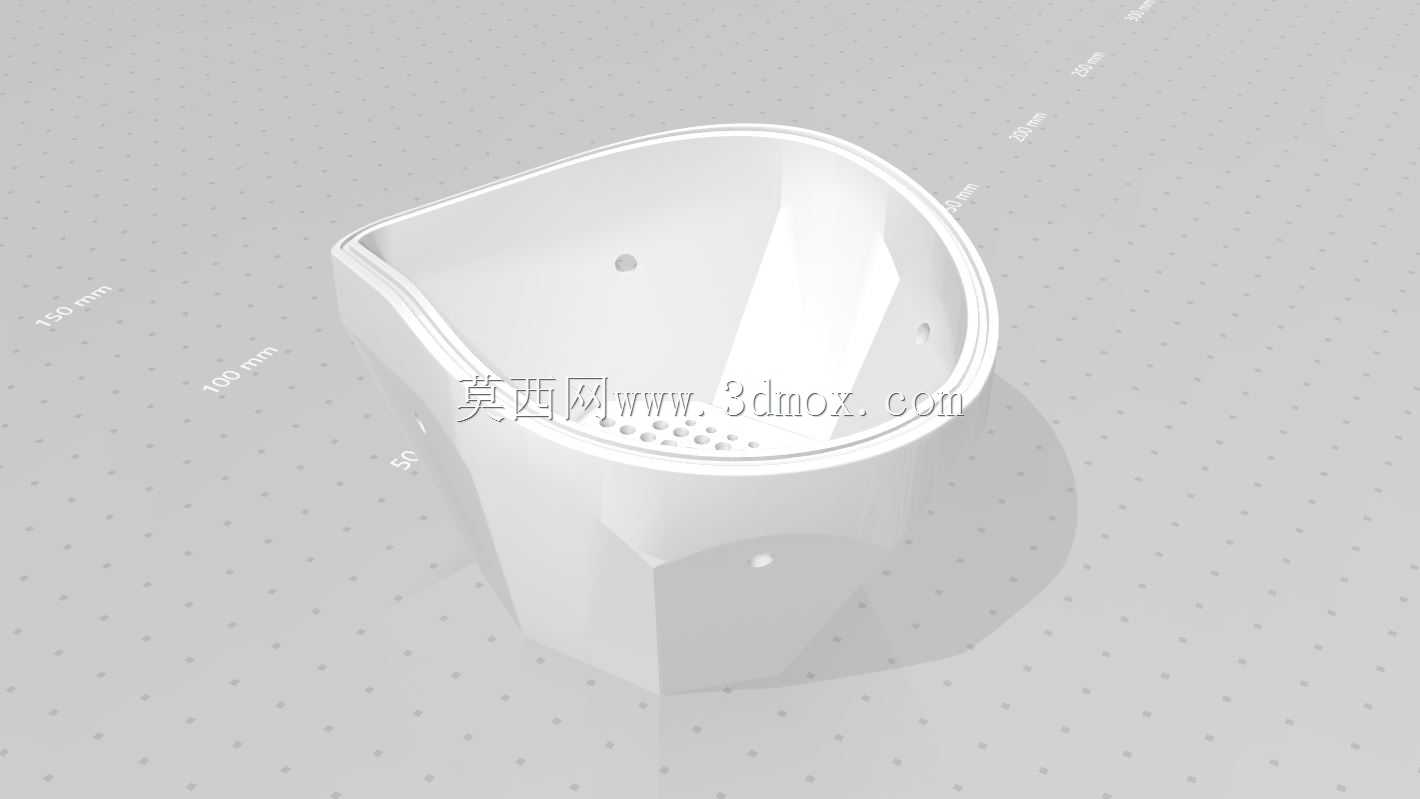

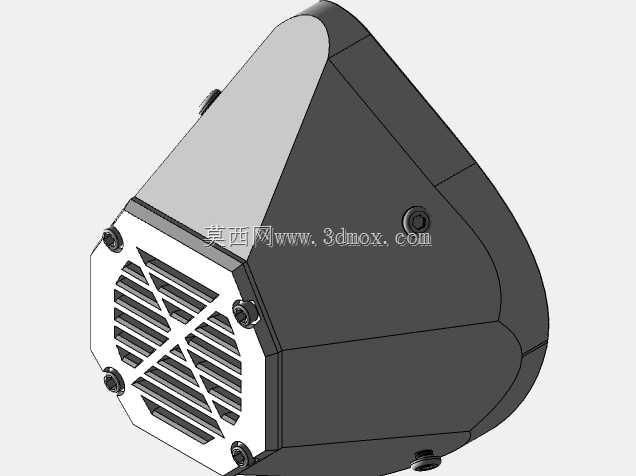

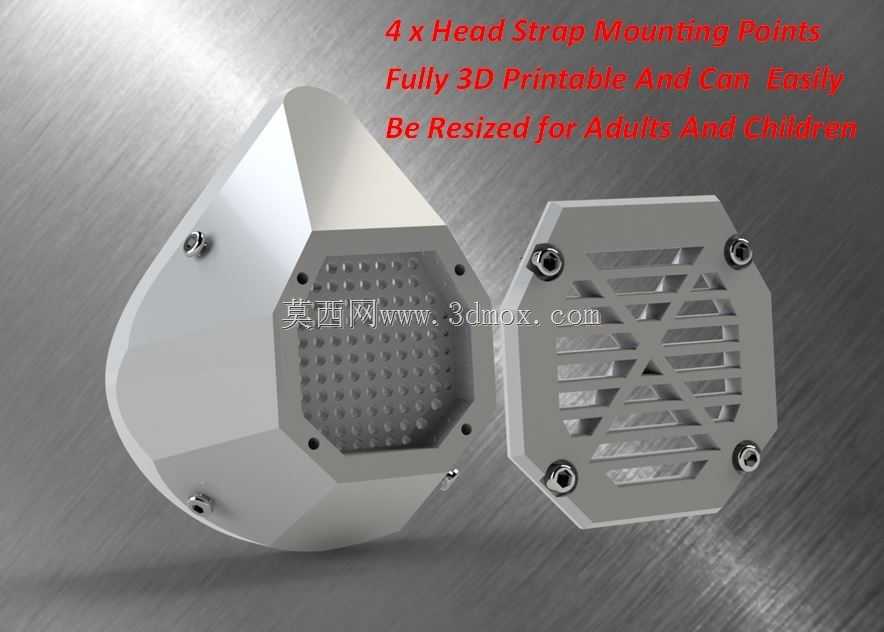

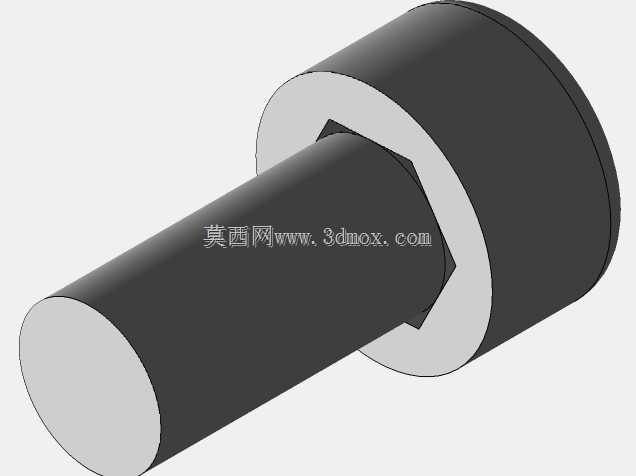

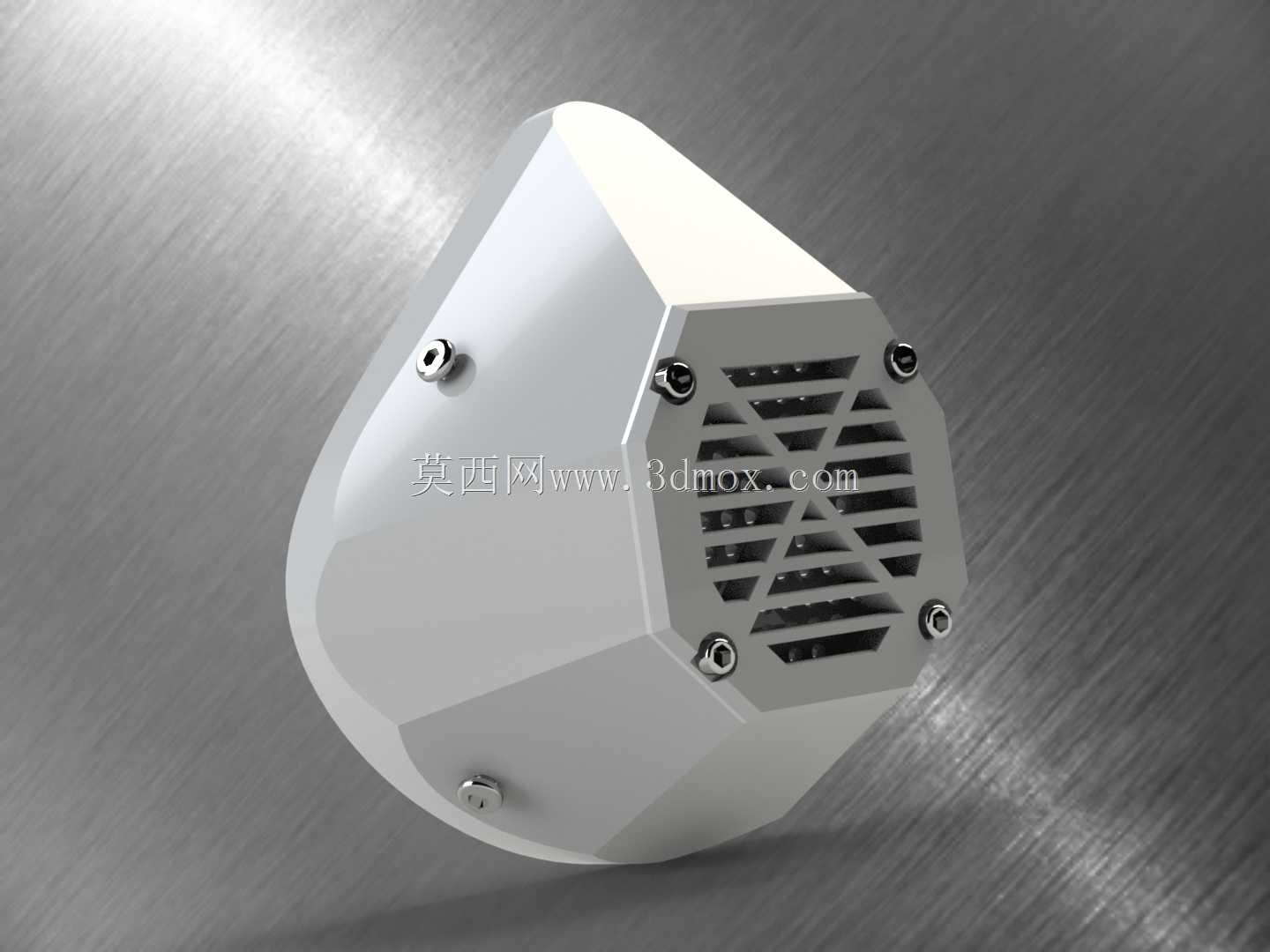

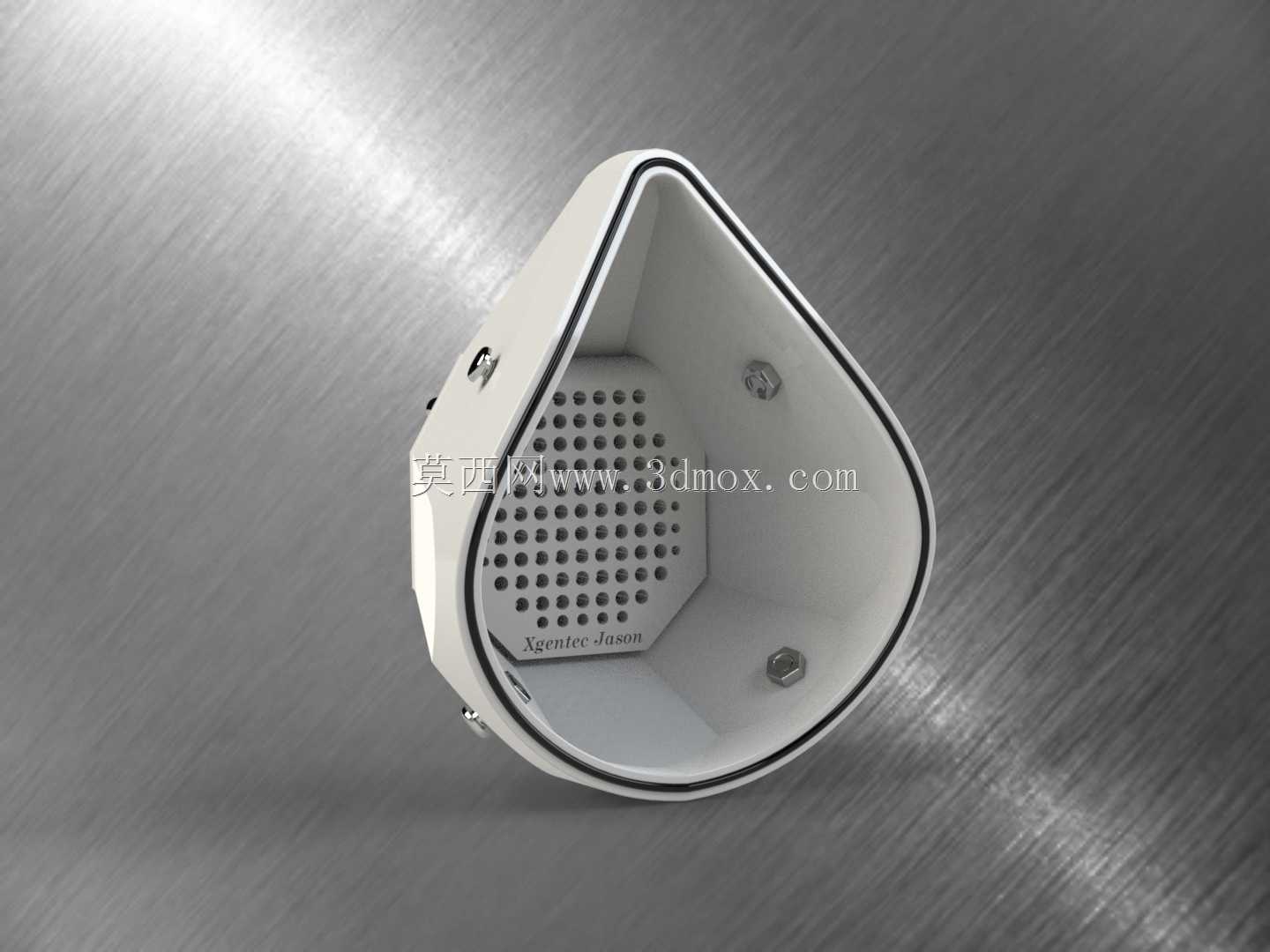

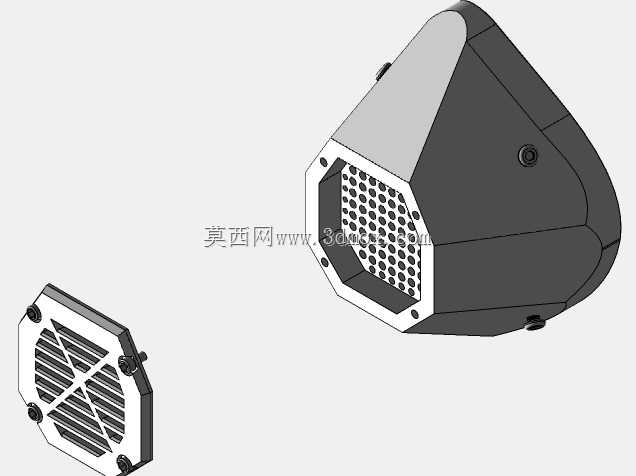

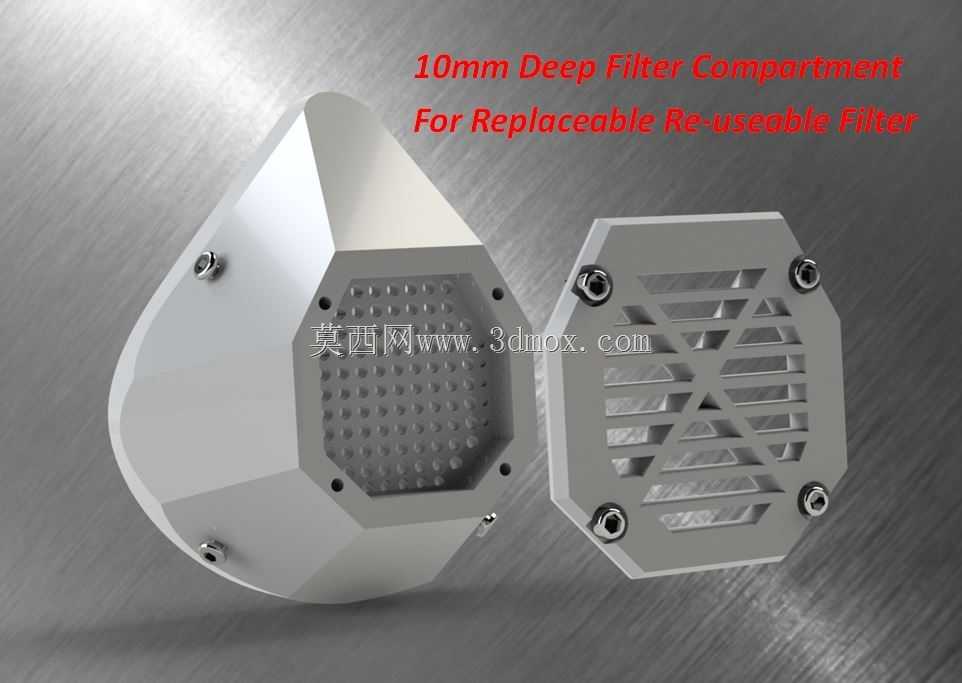

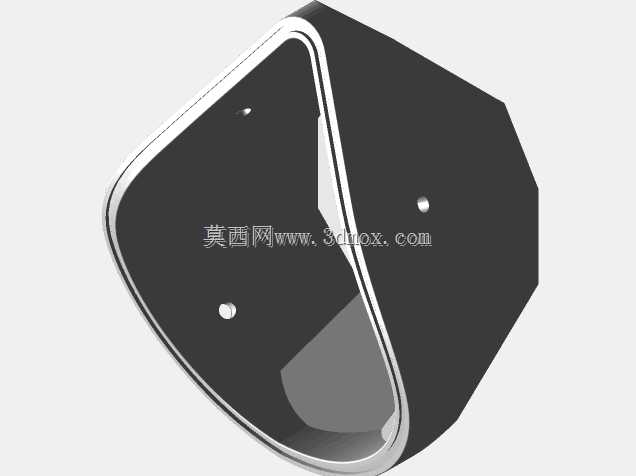

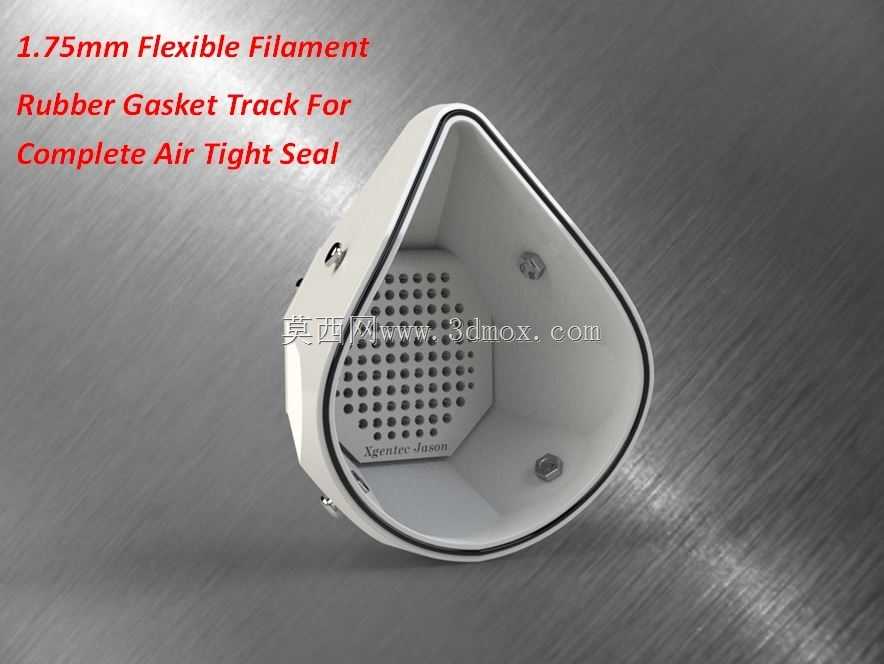

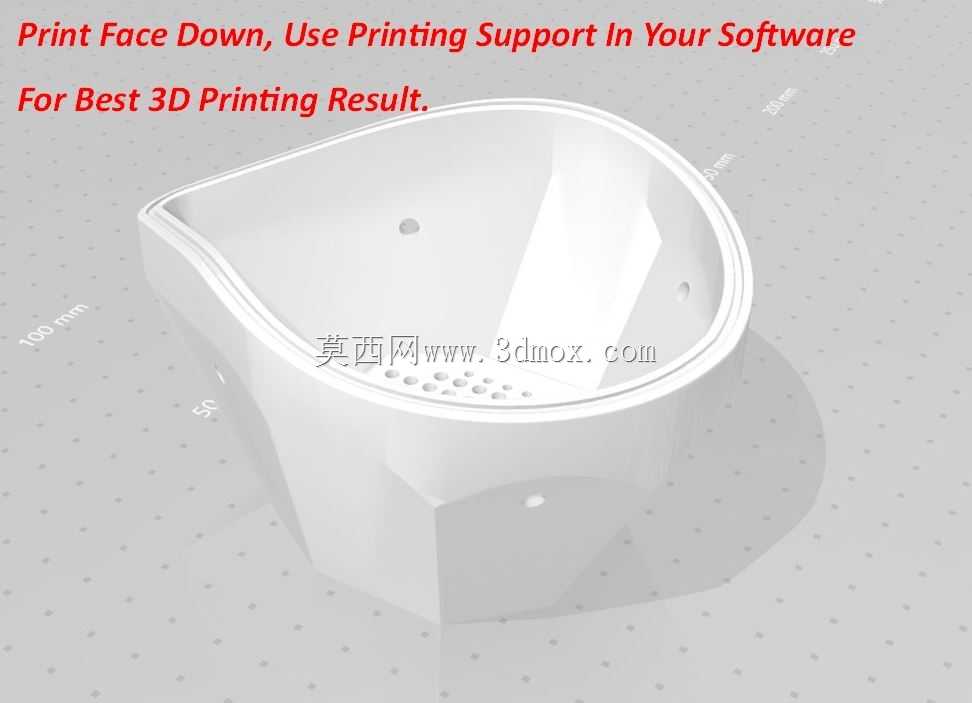

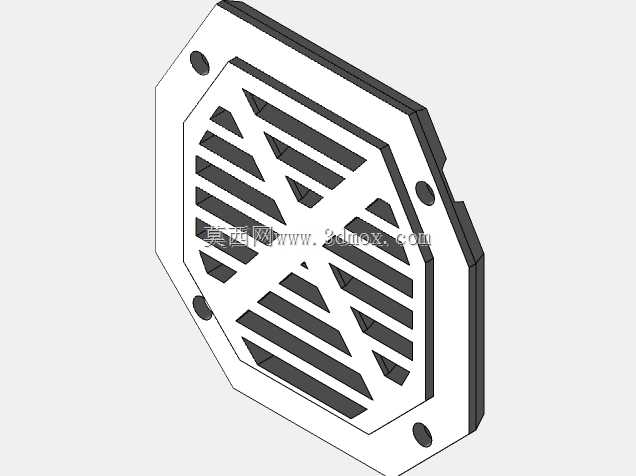

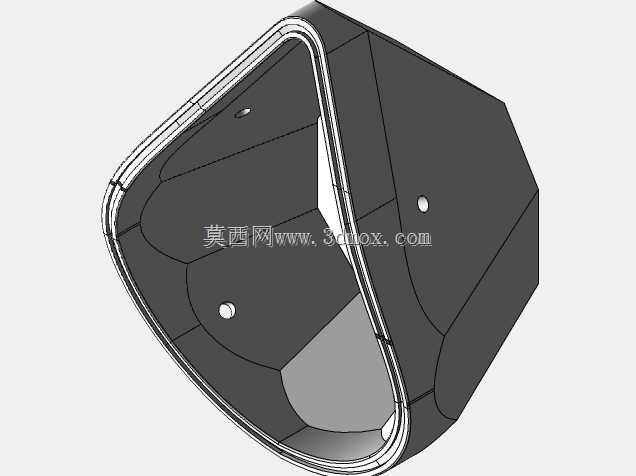

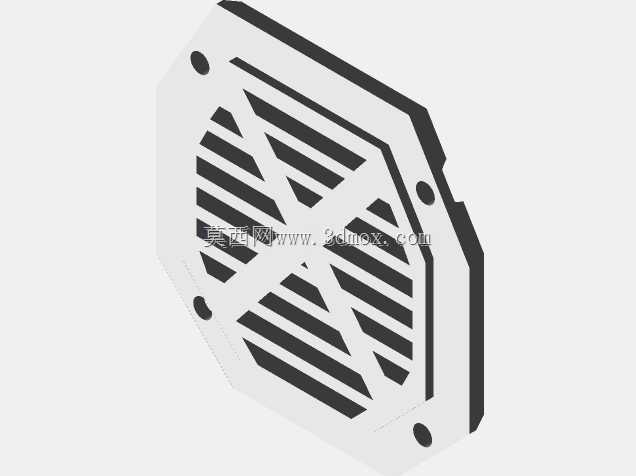

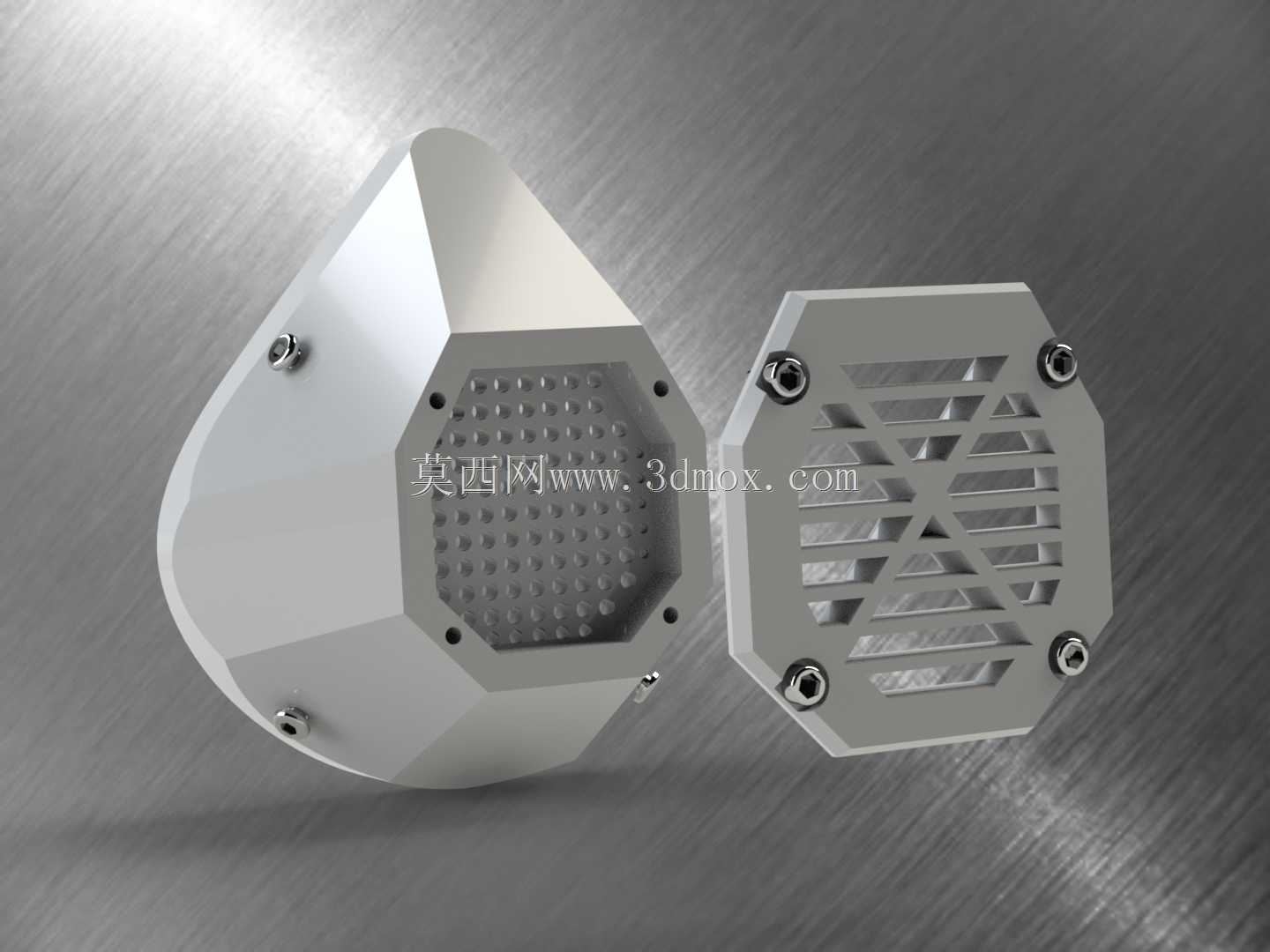

FDM熔融沉积成型的3D打印件最容易在层纹位置出现漏气缝隙，这款面罩呼吸器的密封边特意做了0.8mm的内凹嵌槽，刚好能卡入常规3mm厚的橡胶密封条，打印完成后不需要二次铣削加工，直接把胶条压入槽内就能和面部形成完整密封，避免了传统平面打印面罩边缘翘曲导致的漏气问题。正面的格栅通风结构没有做等距均匀排布，靠近滤材安装位的格栅条间距收窄到2mm，外侧格栅间距放宽到4mm，既保证了进气时气流能均匀分散穿过滤材，不会出现局部滤材过早积尘堵塞的情况，又能在打印时减少悬空支撑的用量，格栅的斜向角度刚好匹配PLA耗材45度无支撑打印的临界角度，打印过程中不需要添加任何支撑结构，拆件后不用打磨支撑残留的毛边。滤材仓的内部空间预留了12mm的叠层间隙，能同时放入三层不同过滤精度的滤片，仓盖和主体的连接用了四颗M3内六角螺丝，螺丝柱的位置特意做了2mm的加厚凸台，避免打印件拧螺丝时出现柱体开裂的问题，凸台边缘做了R1.5的圆角过渡，打印时不会出现应力集中导致的层间开裂。面罩和面部接触的曲面没有做完全贴合人脸的扫描曲面，而是保留了1.5mm的均匀间隙，佩戴时能给面部软组织留出轻微的形变空间，长时间佩戴不会出现局部压痕，曲面的曲率变化控制在连续G2连续，打印时不会出现局部层厚突变导致的表面台阶感明显的问题。进气格栅的外侧边缘做了0.5mm的倒角，避免佩戴时格栅边缘剐蹭到衣物或者手部，滤材仓的内壁做了一圈1mm高的定位凸筋，放入滤片时不需要手动对齐位置，凸筋会自动把滤片卡在居中位置，不会出现滤片偏移导致的边缘漏气。整个面罩的所有棱角位置都做了最小R1的圆角处理，既避免了打印时尖角位置出现的拉丝瑕疵，也能减少日常使用时的磕碰掉块问题，打印时可以直接采用0.2mm层厚、20%填充的参数，不需要特殊调整打印参数，普通桌面级3D打印机就能直接生产，单件打印时间控制在4小时以内，耗材用量不到100g，适合小批量快速生产用于应急防护场景。
