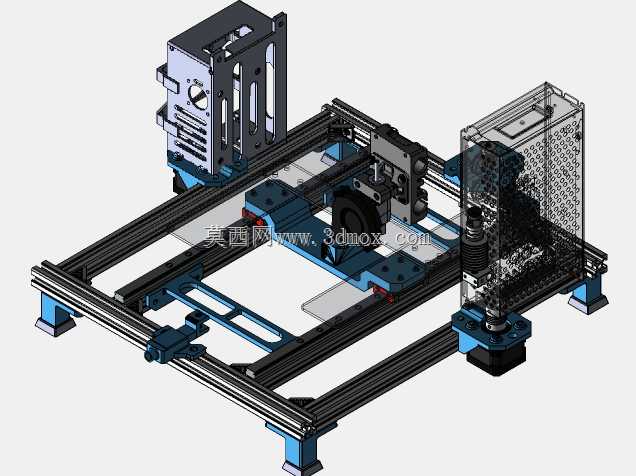

AnetA8打印机Y轴线性轨道改装结构

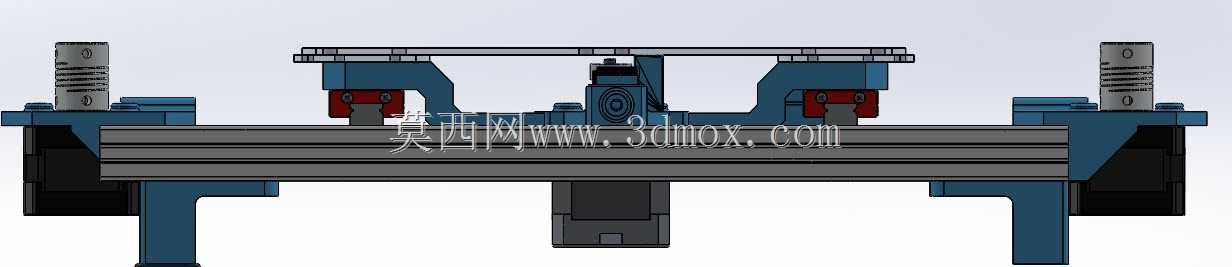

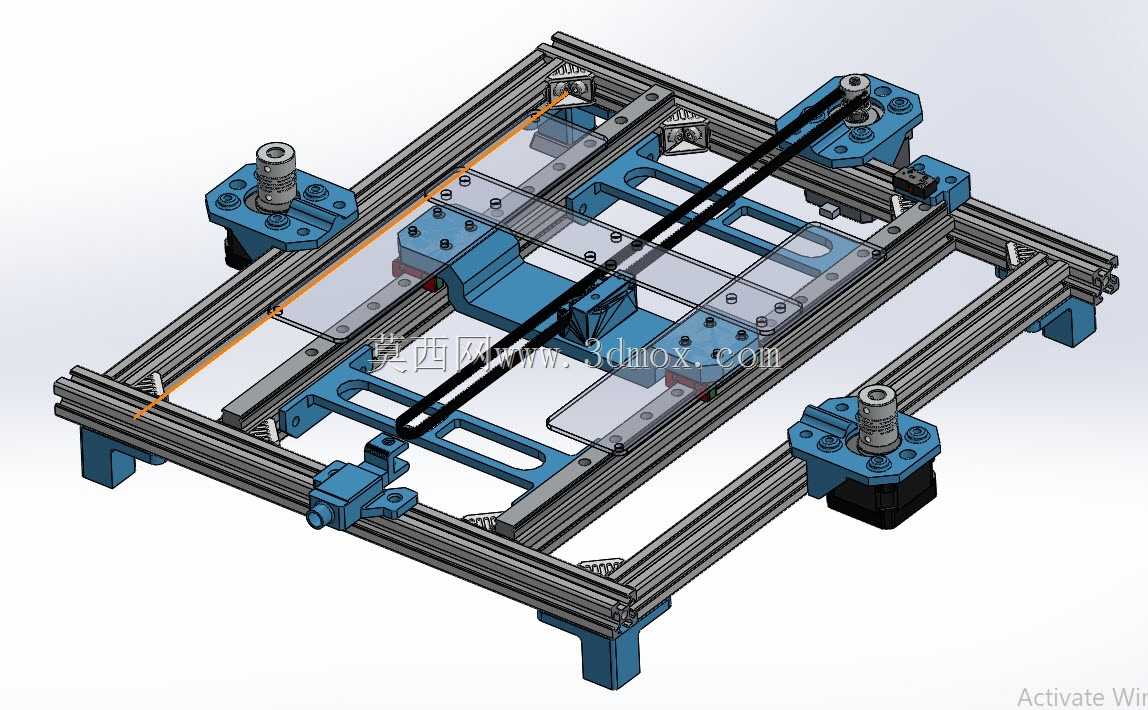

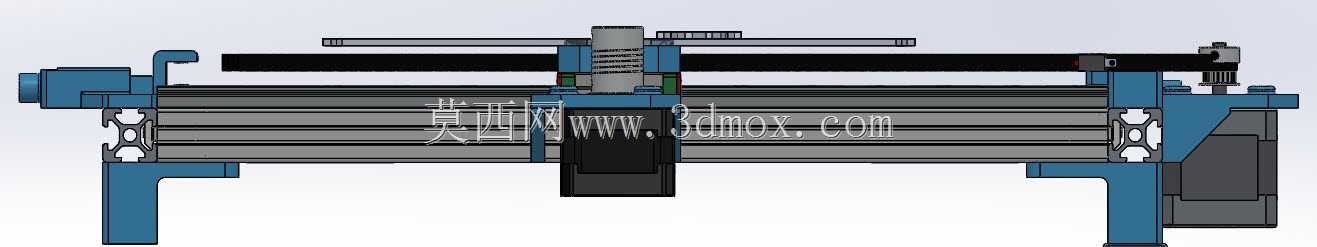

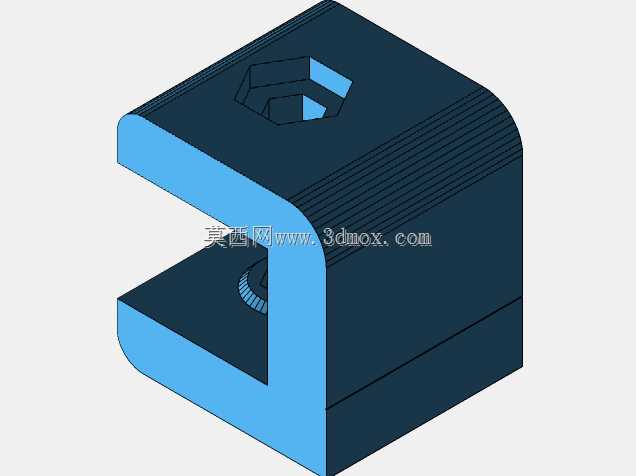

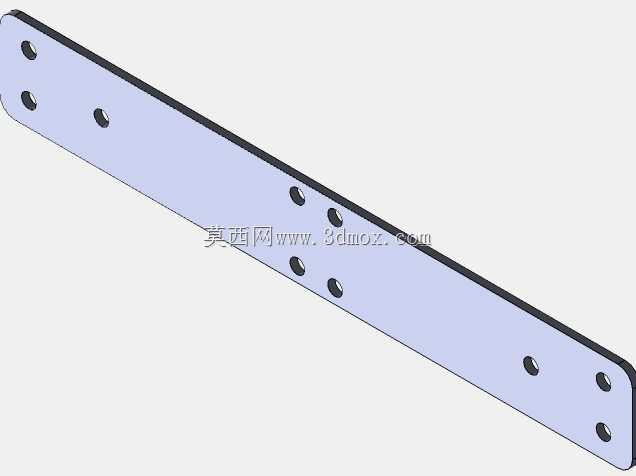

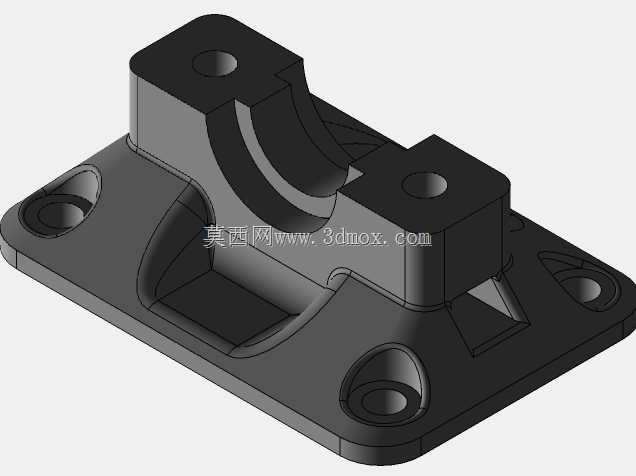

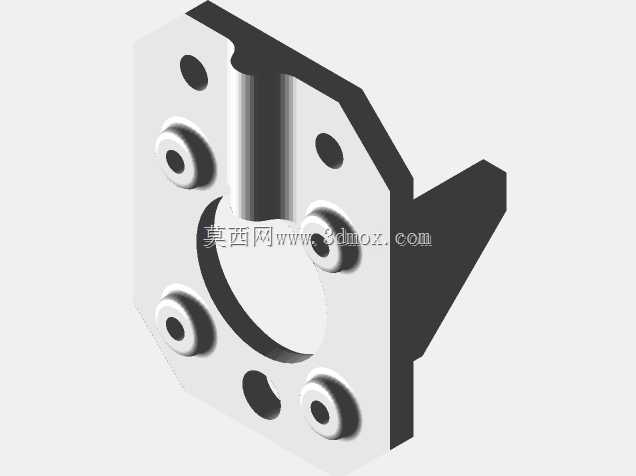

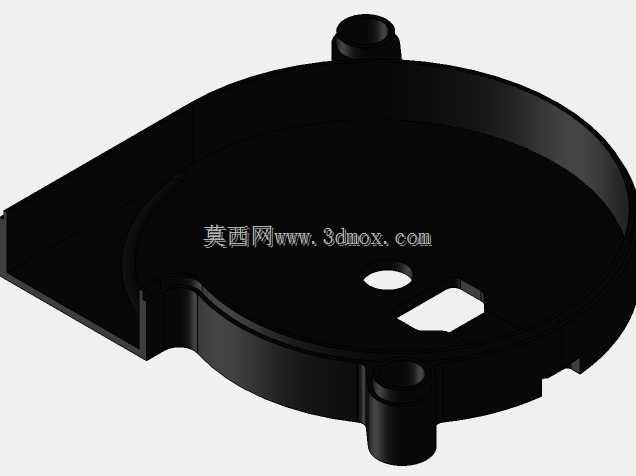

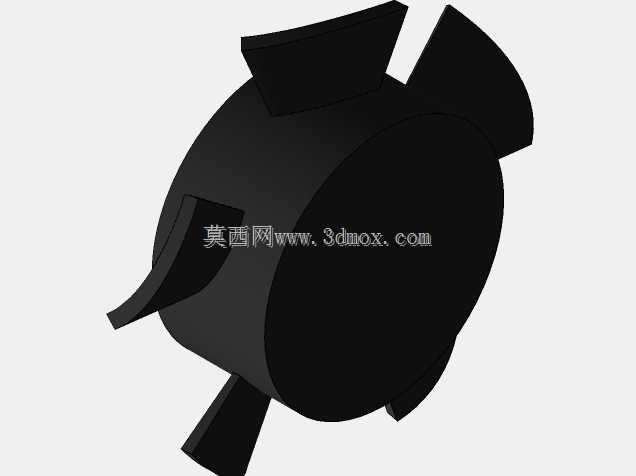

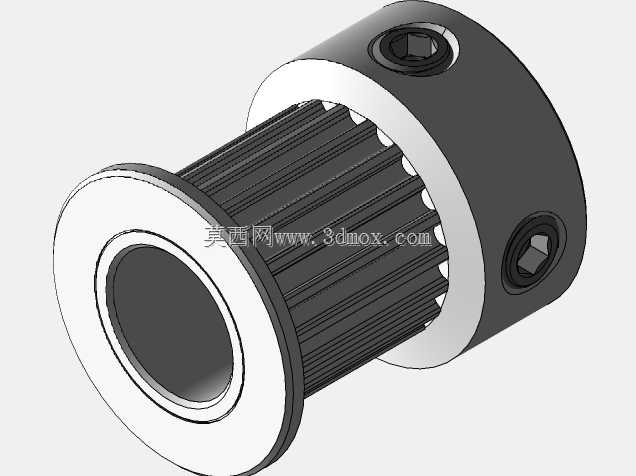

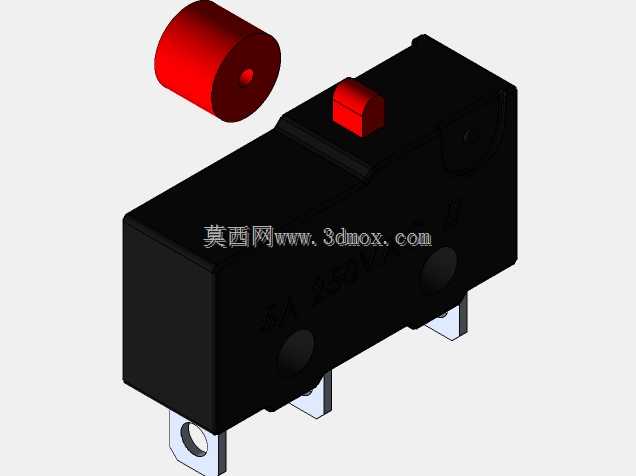

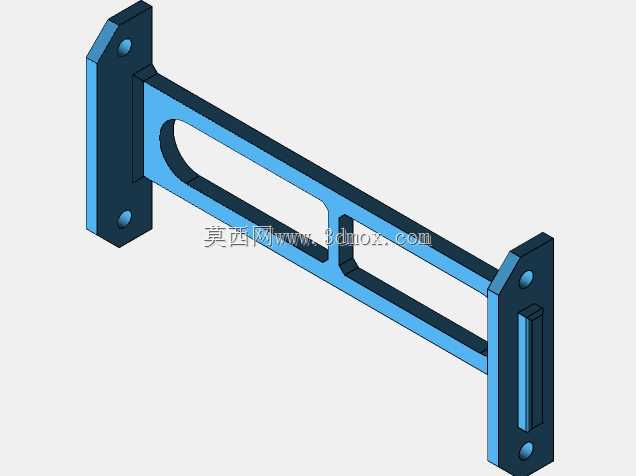

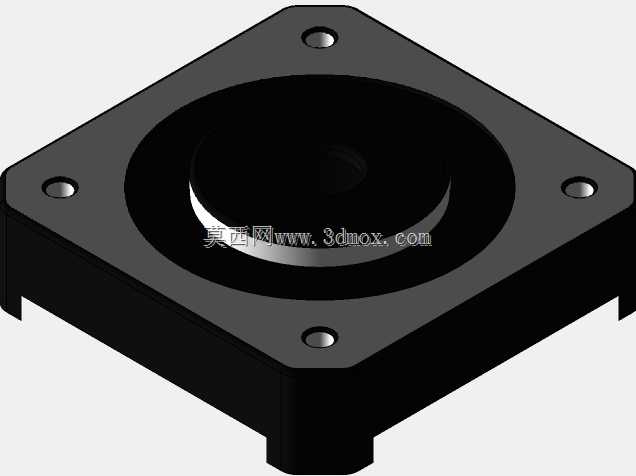

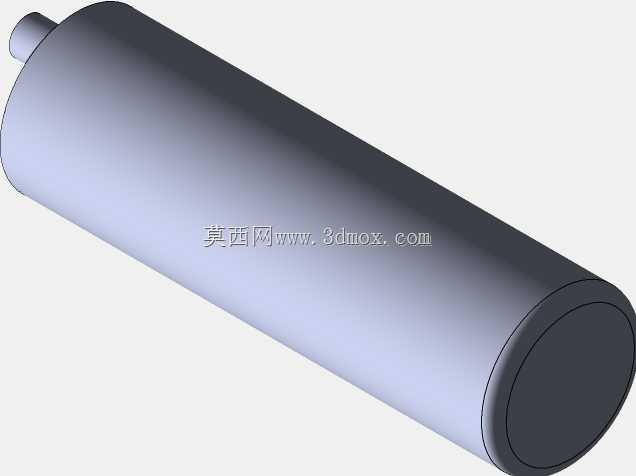

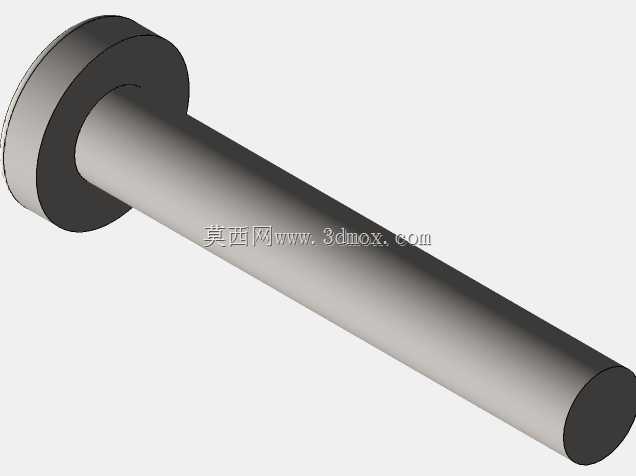

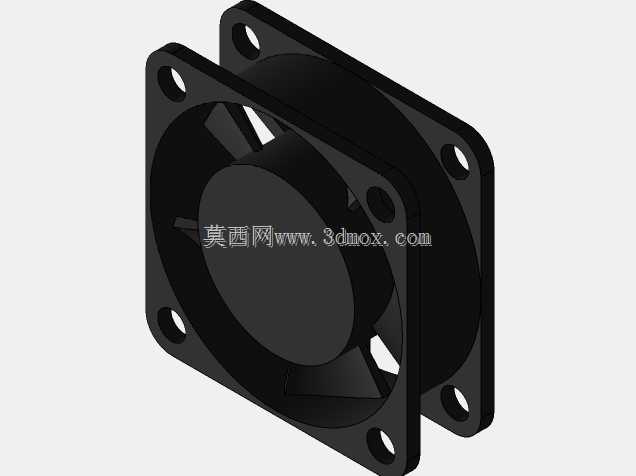

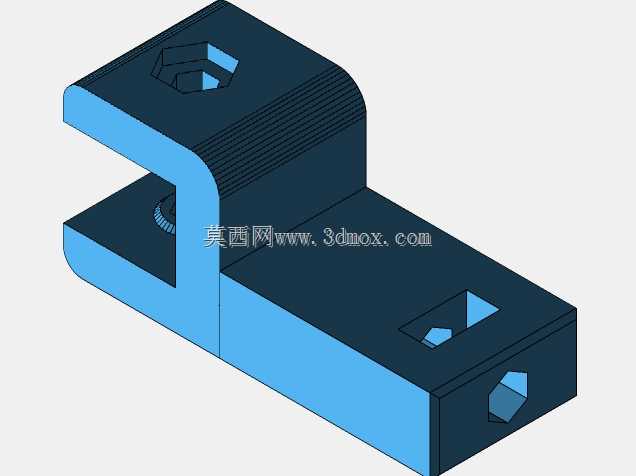

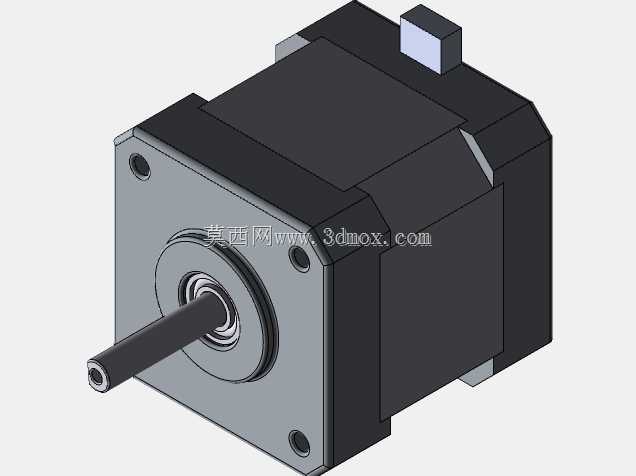

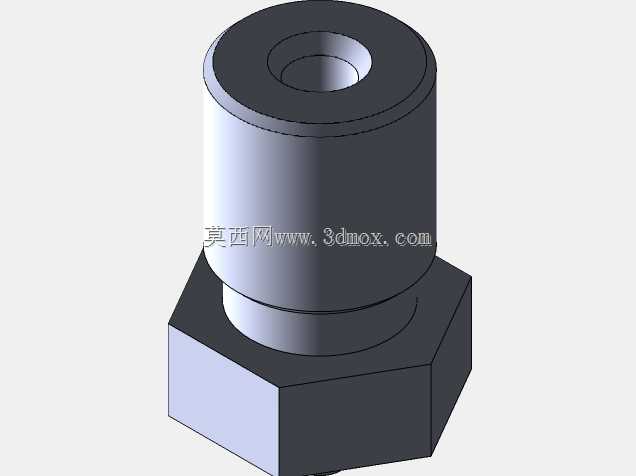

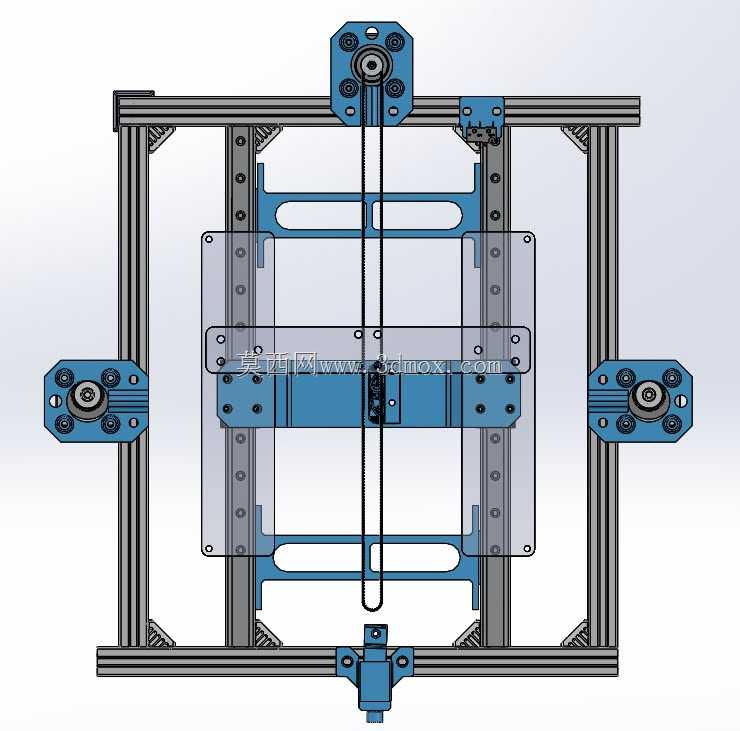

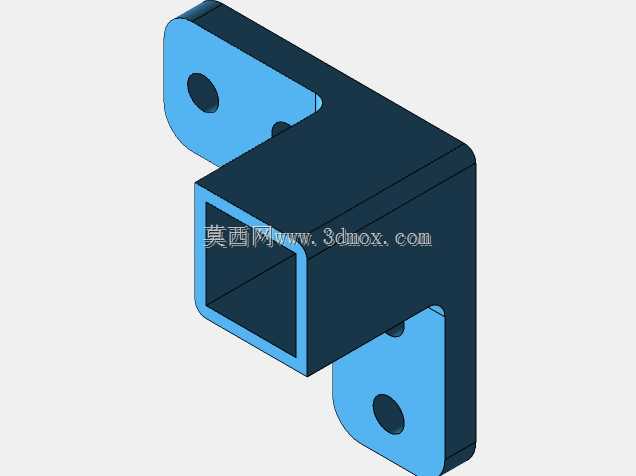

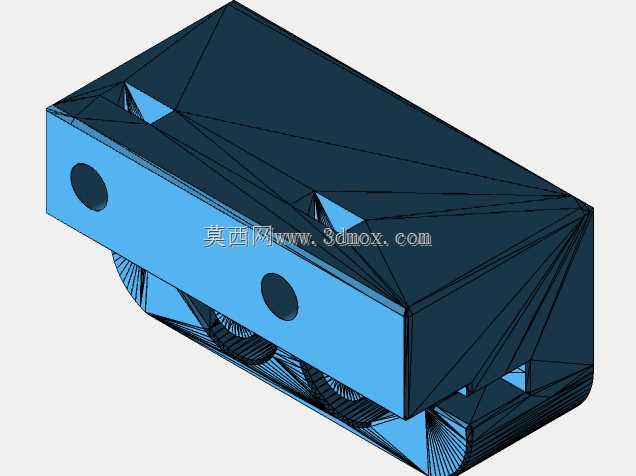

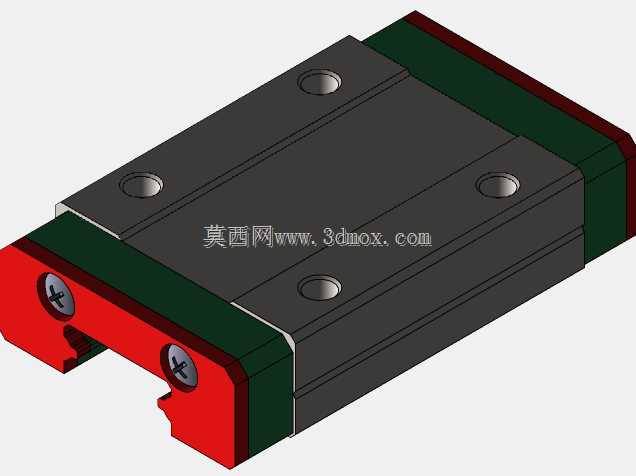

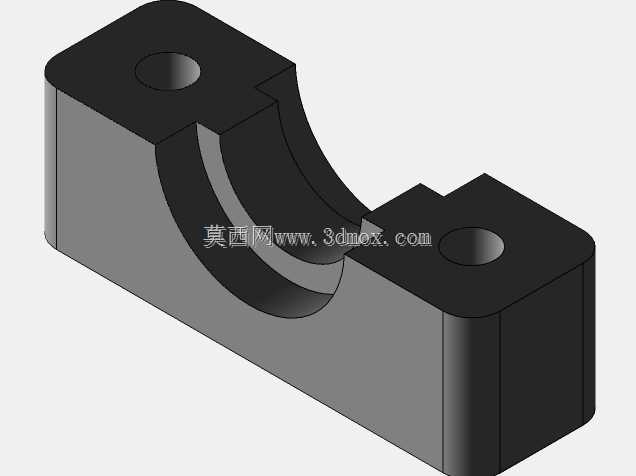

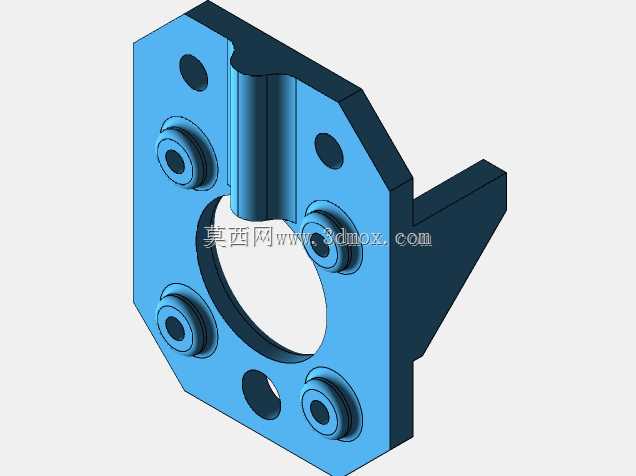

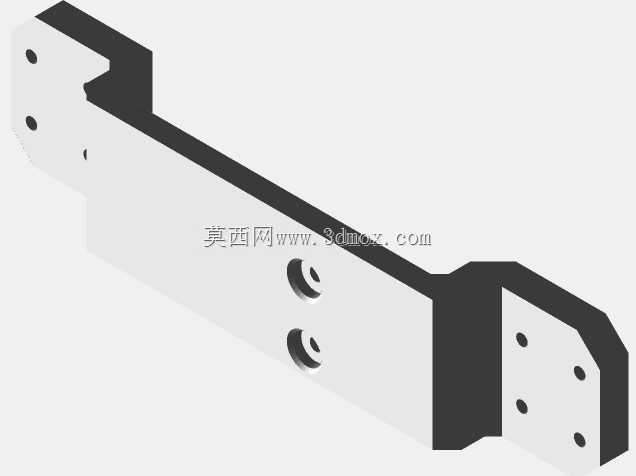

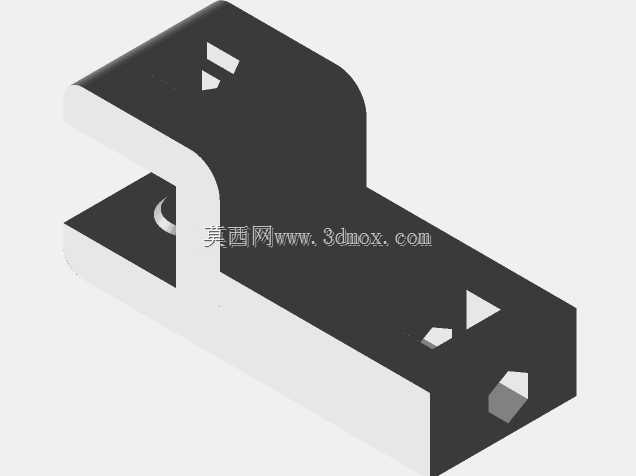

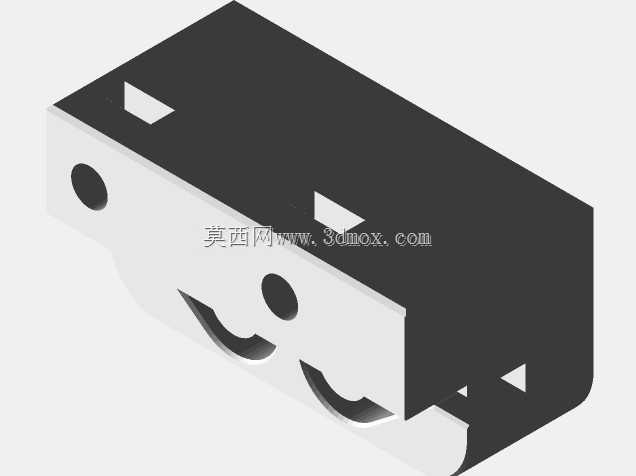

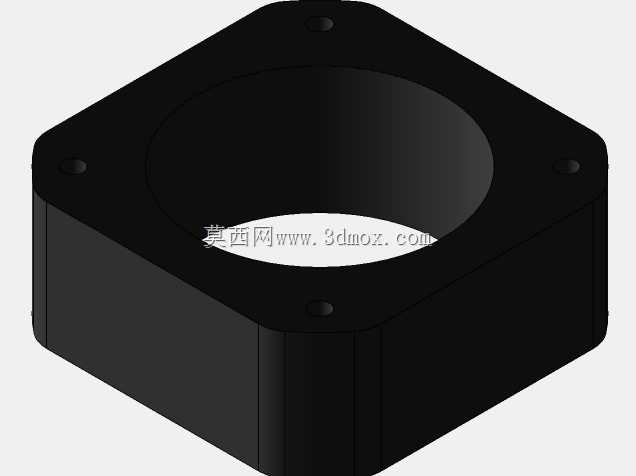

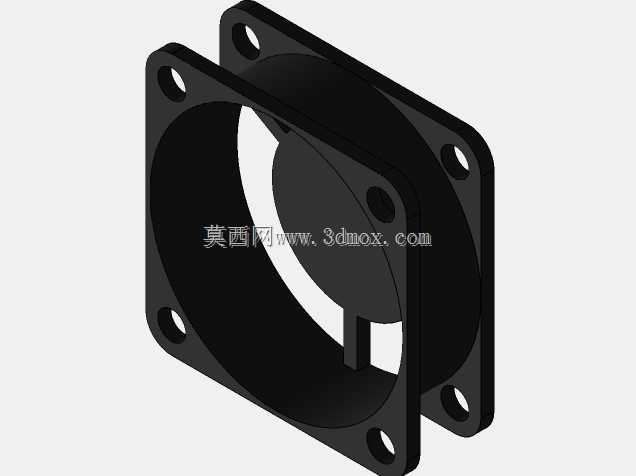

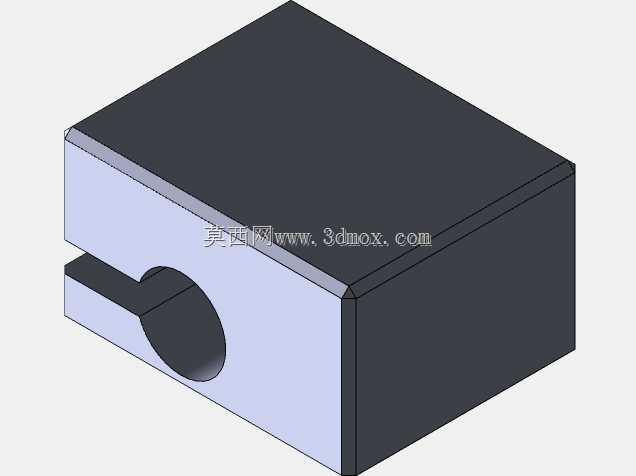

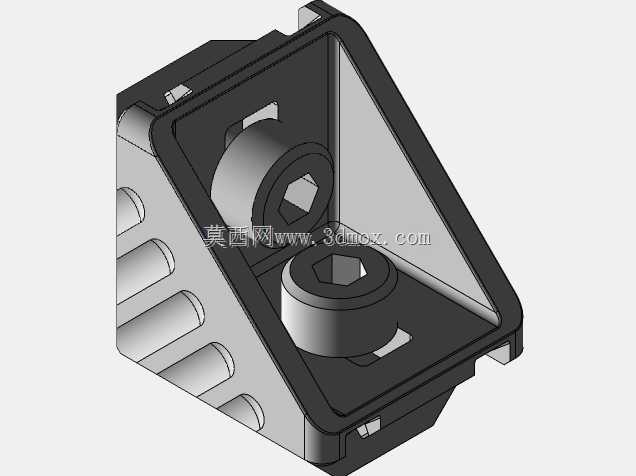

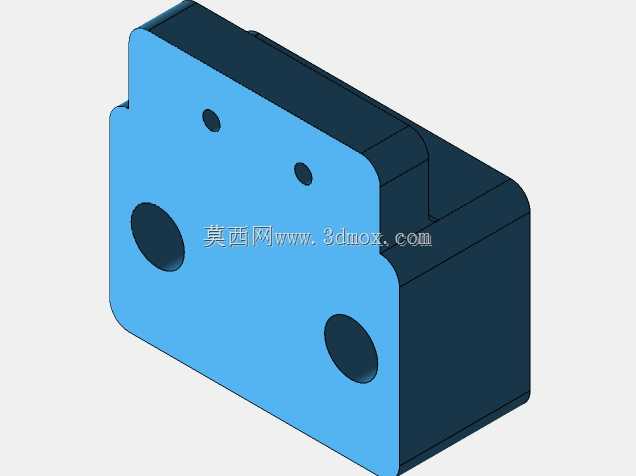

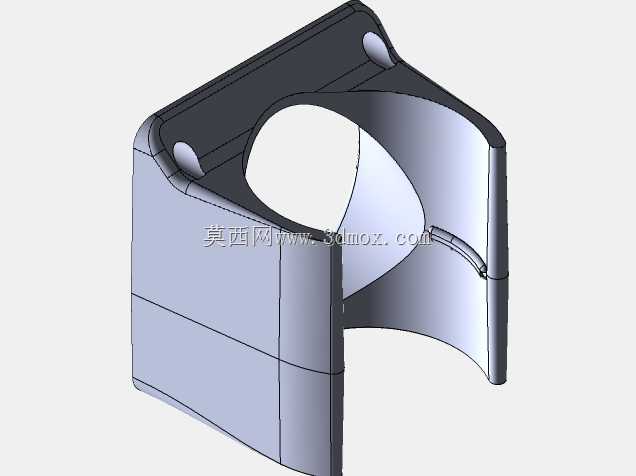

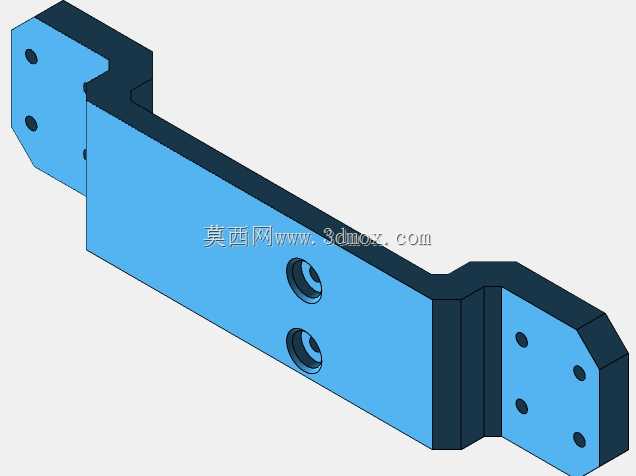

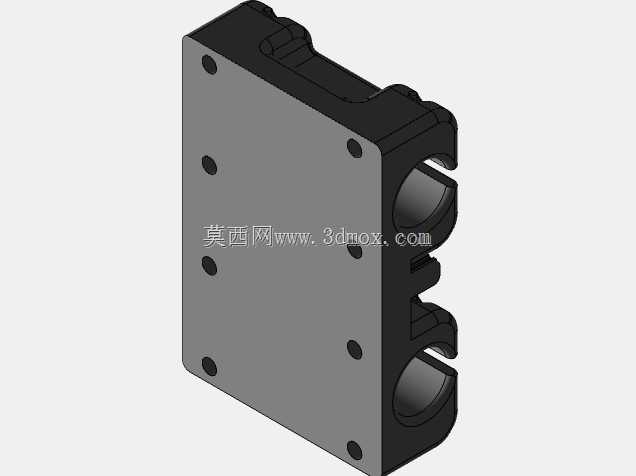

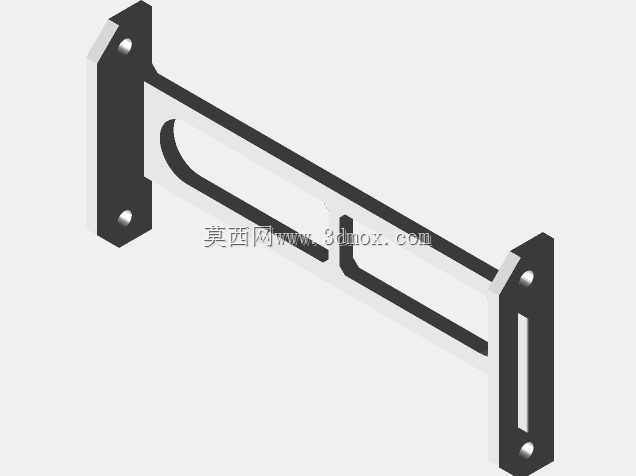

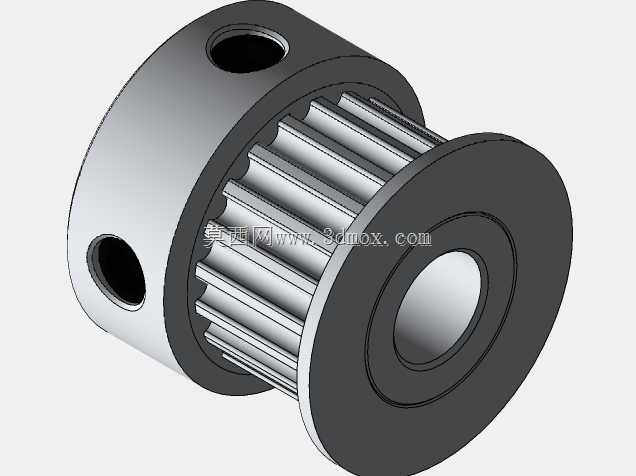

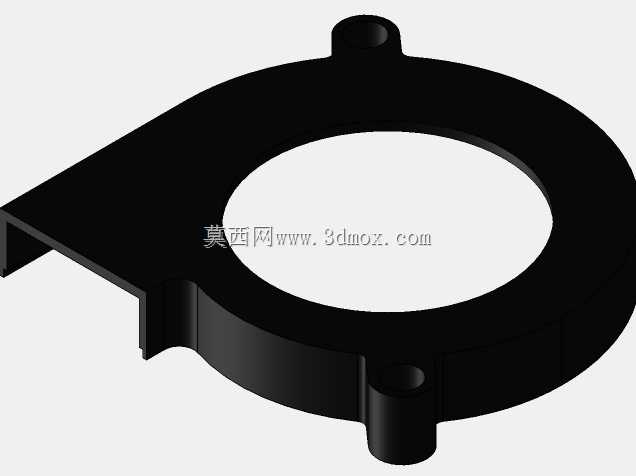

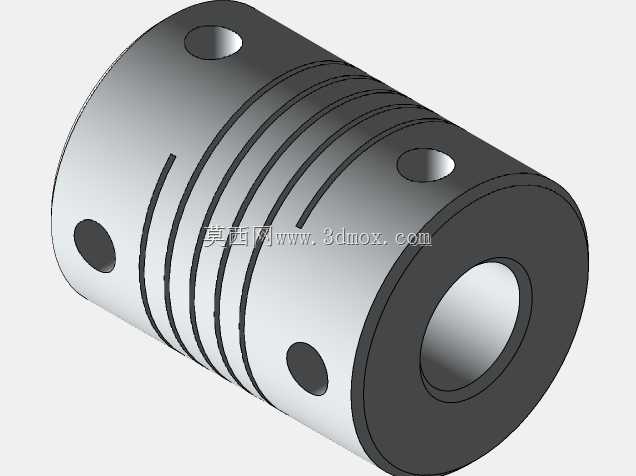

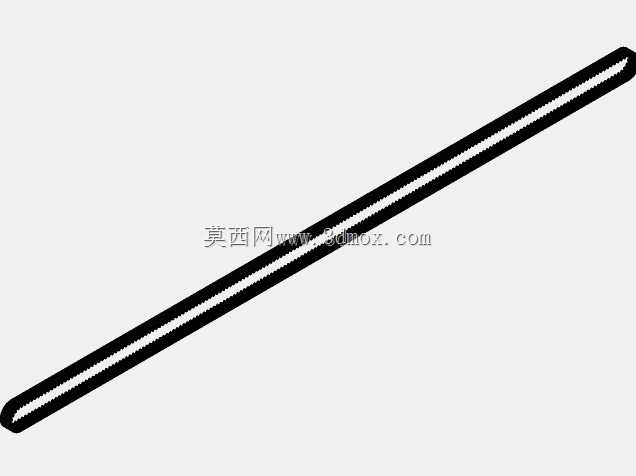

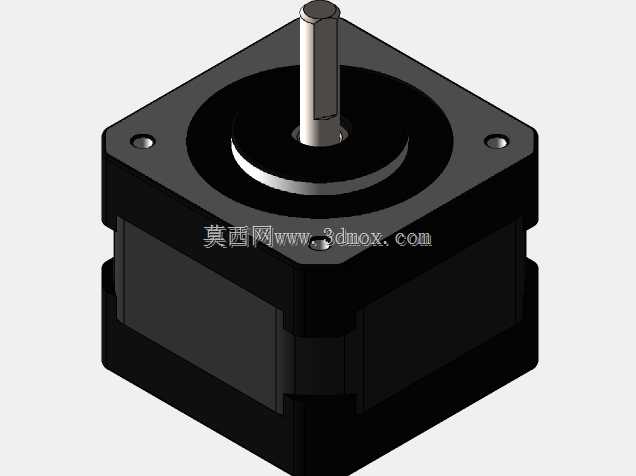

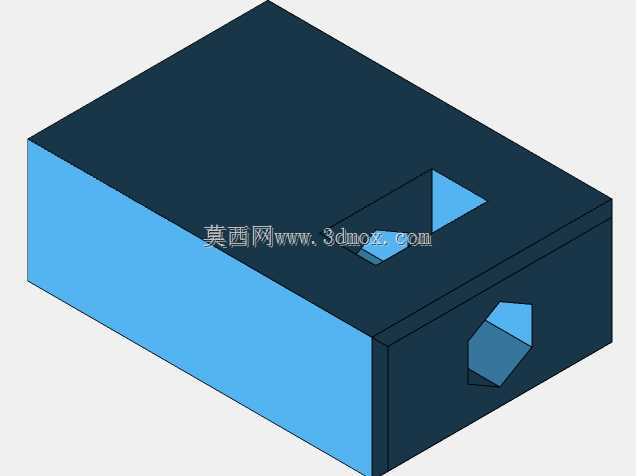

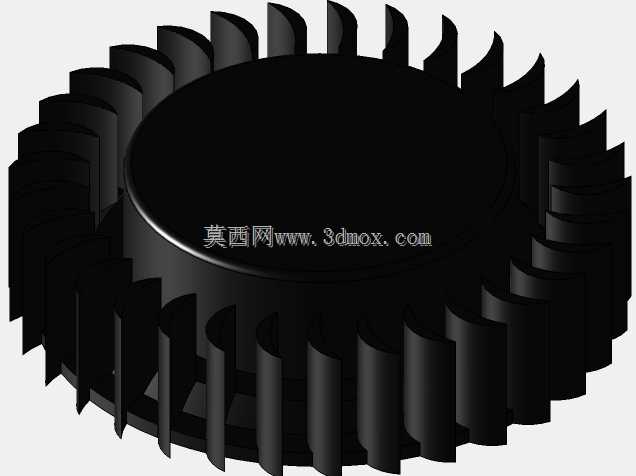

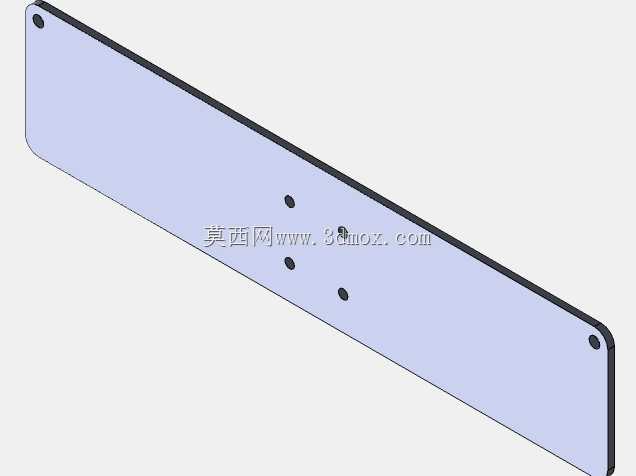

桌面级FDM打印机原厂Y轴多采用滑轮搭配光轴的传动方案，长期高负载打印工况下，滑轮磨损带来的间隙偏移会直接导致层纹错位、打印件边缘翘曲偏差，甚至出现Y轴运动卡顿丢步的问题，不少用户自行改装时容易忽略铝型材框架的公差累积，强行锁附直线导轨反而造成轴系卡滞，运动阻力陡增。这套改装结构直接替换原有滑轮组件，采用标准2020铝型材作为导轨安装基座，导轨安装位的沉孔做了错位避让设计，不需要对原有框架做二次铣削加工，普通用户用标配内六角扳手就能完成锁附。同步带的张紧座做了偏心调节设计，不需要额外加装张紧轮，拧动侧边的紧定螺钉就能调整皮带张紧度，避免了皮带长期运行松弛带来的传动误差。四个角的电机安装座做了下沉式定位槽，NEMA17步进电机装入后能自动和同步轮保持同轴度，不需要反复校准对齐，减少了装配时的调试时间。导轨滑块和打印平台的连接支架做了镂空减重设计，在保证结构刚性的前提下降低了Y轴运动负载，电机运行时的电流波动更小，长时间高速打印也不会出现过热丢步的情况。原有框架的铝型材拼接处如果存在90度角度偏差，这套结构的连接座还预留了0.2mm的调整间隙，不需要拆解整机组装，只需要微调安装座的锁附位置就能补偿框架的形位公差，避免导轨安装后出现平行度偏差导致的运动卡顿。同步带的走向做了内藏式设计，皮带完全收纳在铝型材的槽位内部，不会和打印平台的拖链、线材产生干涉，也避免了打印过程中掉落的耗材碎屑粘在皮带上造成传动异响。和原厂滑轮结构相比，线性轨道的接触刚性更强，打印大尺寸模型时Y轴的振动幅度明显降低，层纹的均匀度有显著提升，尤其是高速打印薄壁件时，不会因为滑轮的侧向间隙导致壁面出现振纹。改装时不需要改动原有设备的电气接线，所有机械结构都采用标准件搭配，易损件更换成本极低，日常维护只需要定期给导轨涂抹少量润滑脂就能保持长期稳定运行。
