FDM挤出头散热集成结构设计

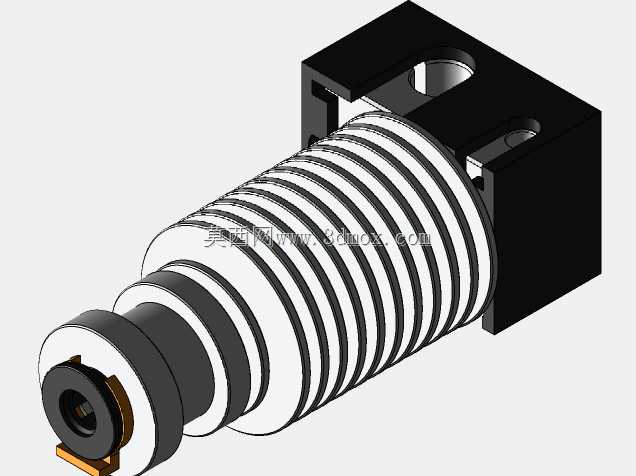

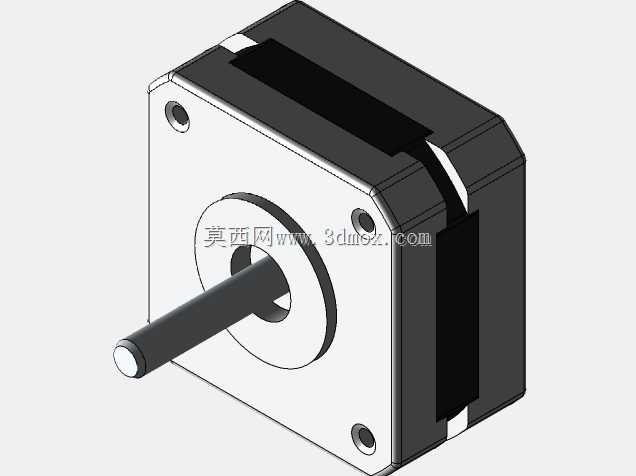

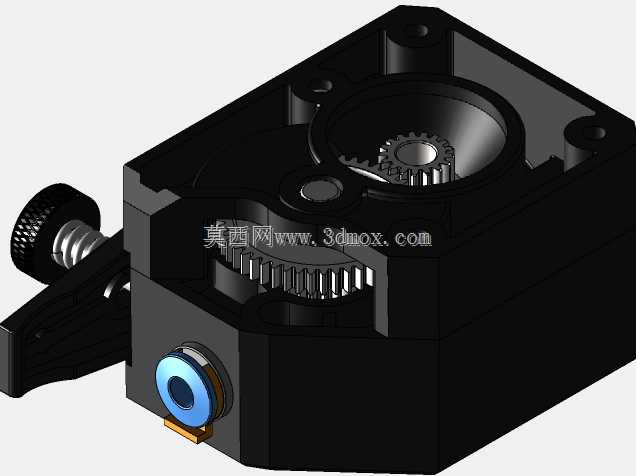

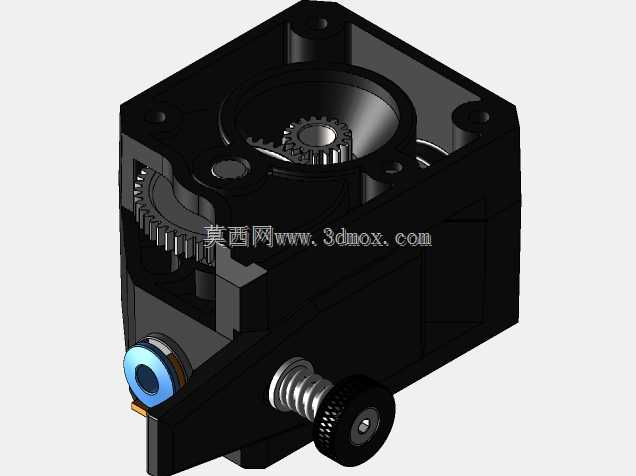

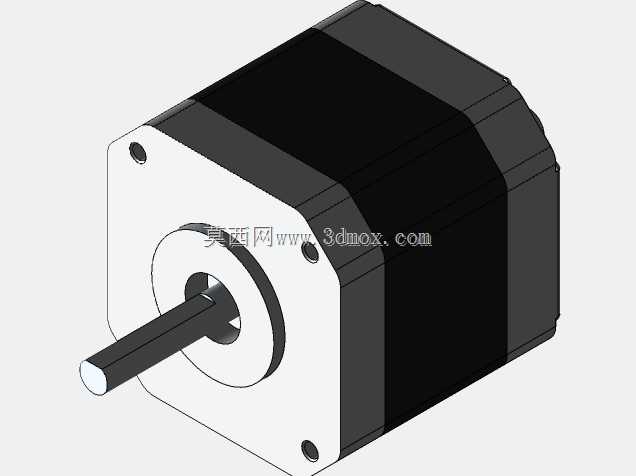

桌面级FDM设备长时间连续作业时，挤出端热量倒灌是最容易被忽略的加工隐患，热量顺着进料通道向上传导会让耗材提前软化膨胀，卡在喉管内壁造成堵料断料，严重时还会让上方送料齿轮的啮合间隙因为热胀出现偏移，送料精度直接失准。这套结构把散热鳍片和安装基座做了一体化整合，没有采用常见的分体式锁固设计，鳍片的环形排布完全顺着进料方向的气流走向做了角度微调，每一圈鳍片的间距从靠近热熔端到靠近送料端逐步收窄，靠近热源的位置鳍片间距更大，能让热空气更快散出不会在缝隙里积热，靠近送料端的鳍片更密，能把残余的余温完全阻隔在送料齿轮下方，避免耗材提前软化。基座的安装孔位做了沉台公差适配，和设备机架安装时不需要额外加调整垫片，孔位的同轴度公差控制在0.02mm以内，能保证喉管和送料通道完全对中，不会出现耗材进料时偏磨内壁的问题。前端的喷嘴固定位做了台阶式定位，更换不同口径喷嘴时不需要反复调整同轴度，台阶面的平面度经过精修，锁固时不会出现溢料漏料的情况。散热鳍片的表面没有做多余的阳极氧化着色处理，保留了铝合金原生的导热效率，鳍片边缘做了微小的倒角处理，日常维护拆装时不会划伤操作人员的手部。基座侧面的走线槽做了内凹设计，加热棒和热敏电阻的线材可以完全嵌在槽内，不会和运动的打印平台、X轴导轨发生干涉，线材出口处做了圆角过渡，长时间往复运动也不会磨破线皮造成短路。这套结构没有额外加装散热风扇的固定位，完全依靠鳍片的自然通风就能满足常规PLA、PETG耗材的打印散热需求，只有打印ABS这类需要更高热熔温度的耗材时，才需要在侧面加装辅助风扇，预留的安装孔位已经做了统一的孔距适配，不需要额外打孔改造。进料端的喉管固定位做了防转卡槽，锁固喉管时不会跟着螺母转动造成内部的特氟龙管扭曲，特氟龙管的插入深度刚好抵到喷嘴的进料端面，不会出现耗材在衔接位置卡顿留残料的问题。
