吉普切诺基XJ改装款前防护杠结构设计

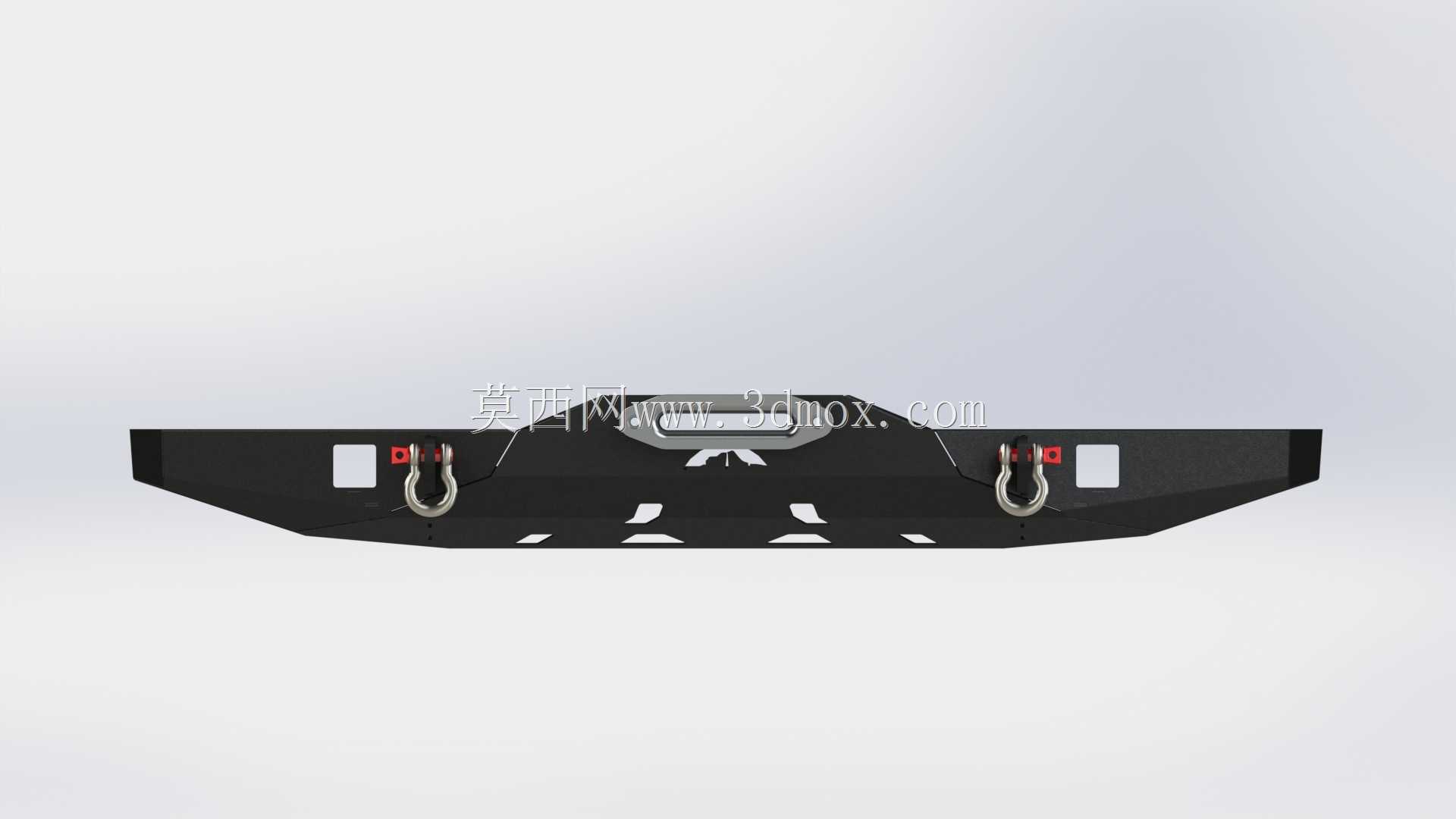

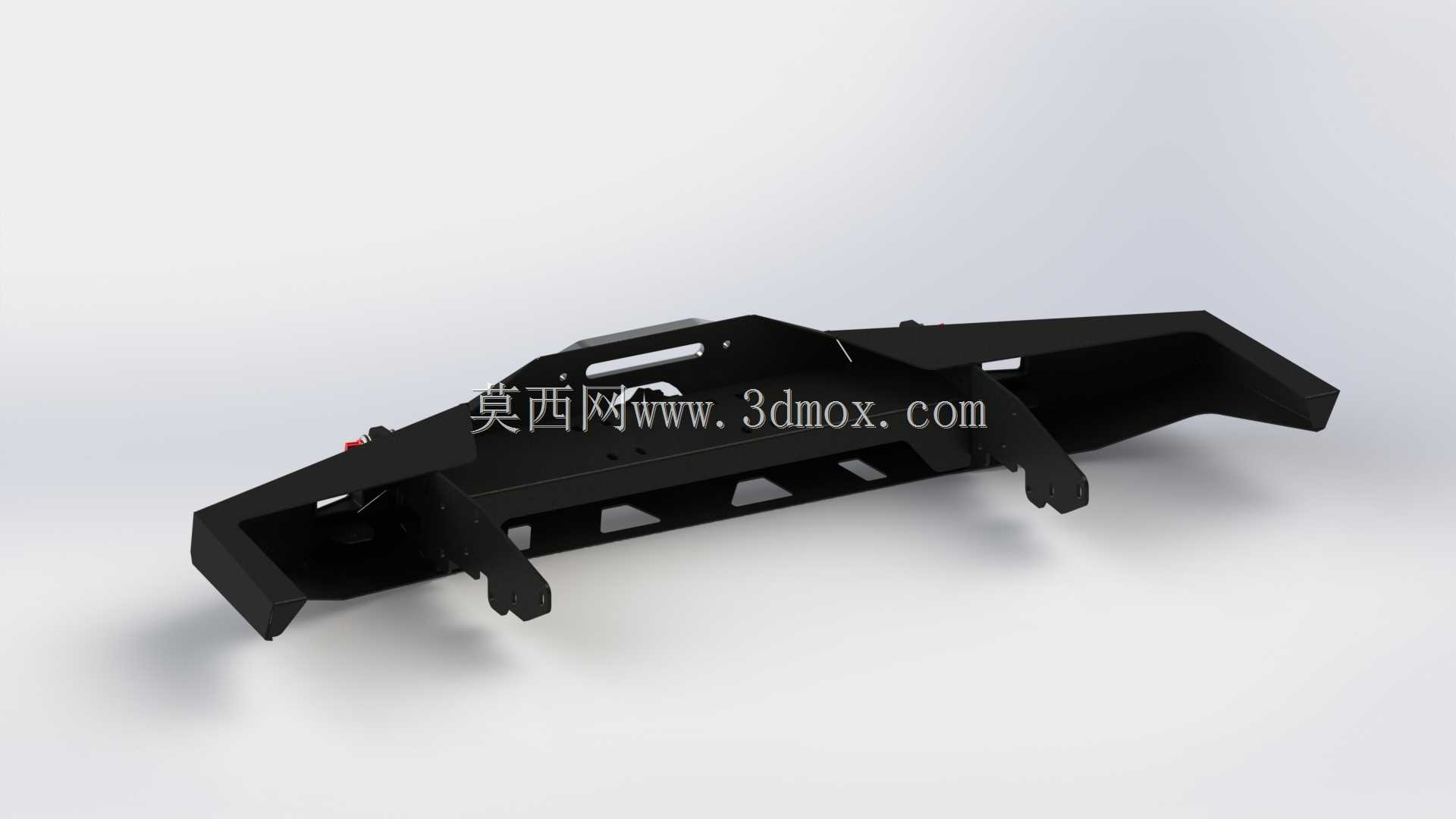

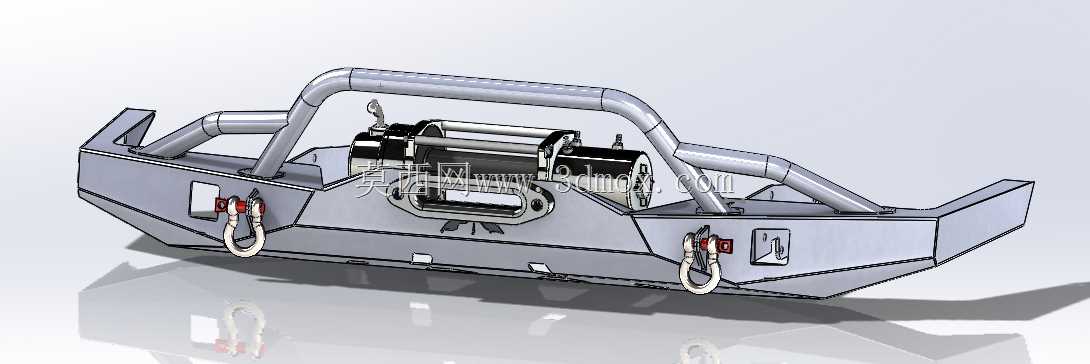

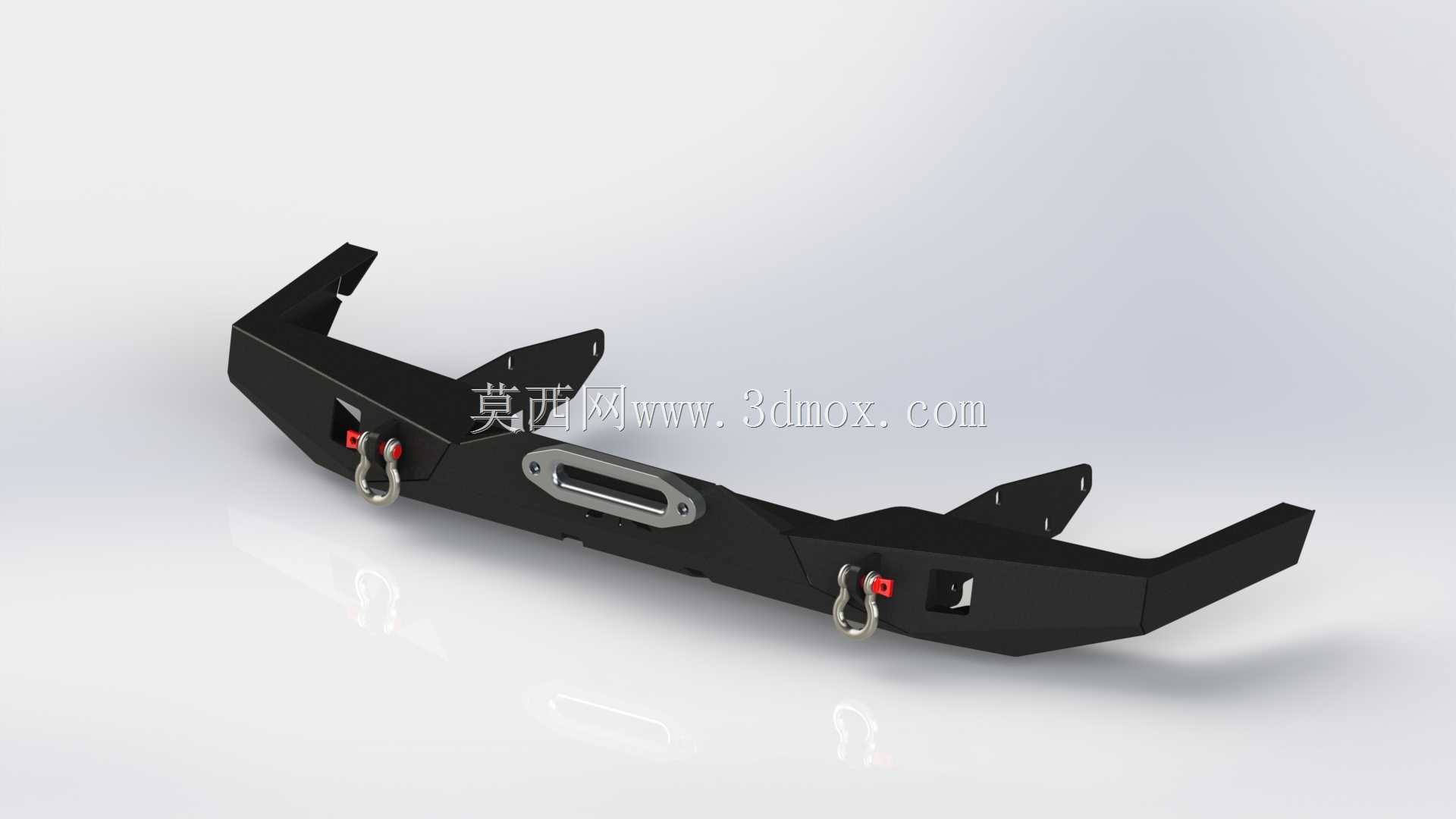

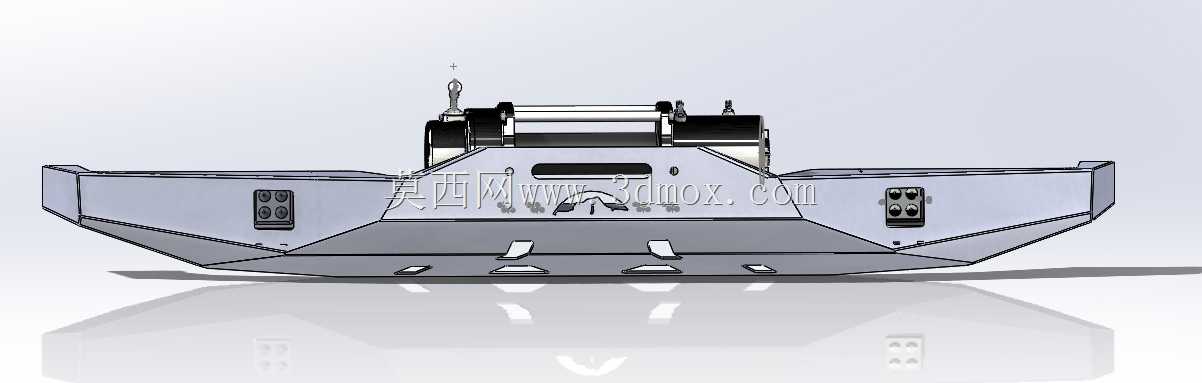

硬派越野车型的前防护结构常年要直面非铺装路面的飞石冲击、交叉轴工况下的障碍物剐蹭，甚至极限穿越时的正面磕碰，原厂薄钢板冲压的前杠往往在第一次中度穿越后就会出现弯折变形，连带损伤水箱框架与前纵梁连接位。这款适配切诺基XJ的改装前杠，从结构优化的角度完全重构了受力传导路径，没有沿用常见的平直方管焊接结构，而是将主杠体做成中间内收、两侧外扩的折线造型，正面碰撞时的冲击力不会直接集中在中部牌照安装位，而是顺着折线筋位向两侧的纵梁连接座分散，避免单点受力过大导致的焊缝撕裂。杠体两侧预留的方口安装位没有直接焊在杠皮表面，而是在内部加了两层3mm厚的加强衬板，衬板与主杠体的连接焊缝采用分段跳焊工艺，既避免满焊带来的热变形导致安装位公差偏移，也能在拖拽时承受更大的侧向拉力，不会出现拽脱方口的隐患。两个外露的拖车钩安装位做了下沉式处理，钩体最低点比杠体下沿高出15mm，穿越沟壑时不会因为拖车钩先磕到地面形成支点，把整个前杠别变形，同时钩体的连接座直接贯穿杠体与内部的加强梁锁止，受力直接传递到纵梁而非杠皮本身。杠体表面的防滑凹槽不是单纯的装饰造型，每道凹槽都对应内部的加强筋位置，冲压成型的凹槽本身就相当于额外的加强筋，在不增加钢板厚度的前提下提升了杠体的抗扭刚度，比同重量的平板焊接杠抗形变能力高出近四成。表面的哑光磨砂质感也不是单纯为了视觉效果，这种糙面处理在越野时不容易留下明显的划痕，即便被飞石打掉表层漆面，粗糙的基底也能延缓锈蚀扩散，不用像亮面改装杠那样每次穿越后都要补漆修复。中部预留的绞盘安装位做了内凹设计，绞盘主体藏在杠体内部，不会突出杠体正面影响接近角，同时安装位的固定孔做了长圆孔设计，适配不同型号绞盘的安装孔距，不用在安装时现场扩孔破坏防锈层。两侧的示宽灯安装位做了内嵌式防水槽，灯体装入后胶圈刚好卡在槽内，高压水枪冲洗或者涉水时不会出现进水短路的问题，灯位后方预留了足够的走线空间，不用硬挤线束破坏绝缘层。
