T90MS主战坦克外置油箱精细结构

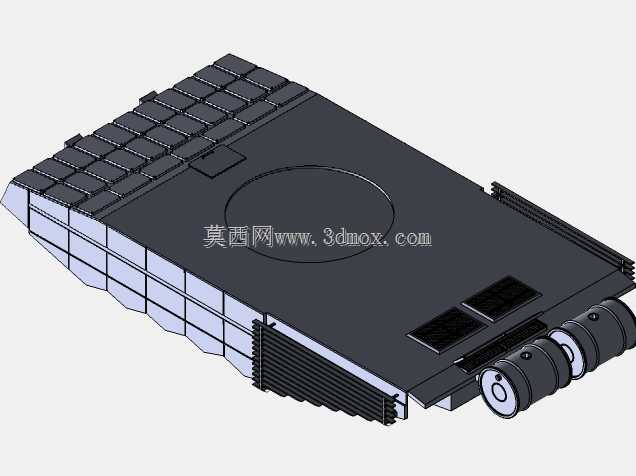

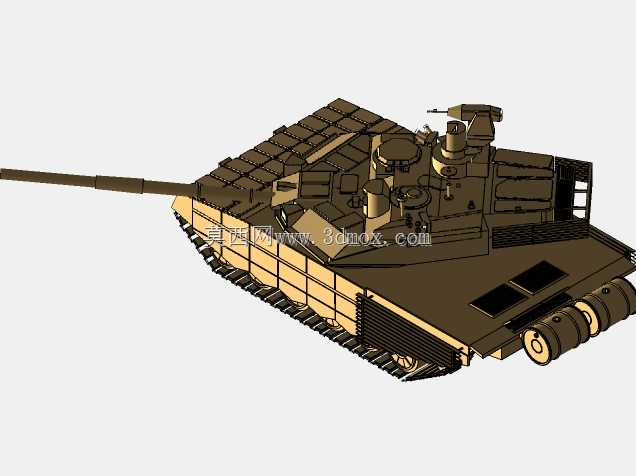

履带式装甲车辆的外置油箱长期面临碎石冲击、泥水侵蚀、外挂副油箱磕碰变形的工况痛点，常规建模常忽略挂载接口与车体侧装甲的贴合公差，容易出现装配后干涉侧裙板、随车工具取放空间被挤占的问题。这款T90MS的外置油箱建模，从加工适配的角度做了全链路的细节校准，完全贴合实车的钣金折弯工艺逻辑。油箱壳体的折边处没有做理想化的直角过渡，每道折弯都预留了钣金冲压对应的圆角余量，对应厚钢板冷弯时的最小弯曲半径，避免实际加工时出现板材开裂、焊缝应力集中的隐患。油箱与车体连接的挂载支架，没有做成一体化的刚性结构，而是拆分出带腰型孔的调节座、橡胶缓冲垫卡槽、锁紧卡扣三个独立子件，腰型孔的调节范围刚好覆盖车体焊接支架的常见公差带，装配时不需要额外修磨支架就能完成对位，缓冲垫的卡槽深度也匹配实车采用的耐油橡胶垫厚度，能过滤越野行驶时履带传递的高频振动，避免油箱焊缝长期受振出现渗油故障。油箱尾部的放油螺塞座做了下沉式设计，建模时特意将螺塞的最高面控制在油箱外轮廓边界以内，防止车辆穿越丛林、障碍时螺塞被剐蹭变形导致燃油泄漏，侧面的油位传感器安装座预留了密封胶圈的环形槽，槽宽和深度都对应标准O型圈的尺寸公差，不需要二次加工就能直接安装标准件。油箱表面的防滑筋条采用了断续焊接的排布设计，筋条之间预留了均匀的排水间隙，不会在筋条根部积存泥水加速钢板锈蚀，顶部的加油口盖做了快拆结构的细节还原，卡扣的开合角度刚好避开上方的炮塔侧部储物架，炮塔旋转时不会和加油口盖产生干涉。就连油箱外侧捆绑备用油桶的绑带固定座，位置也经过反复校准，绑带收紧后不会遮挡放油螺塞和油位传感器的维护空间，日常检修不需要拆卸绑带就能完成常规保养操作。
