索尼全画幅无反相机外观结构复刻

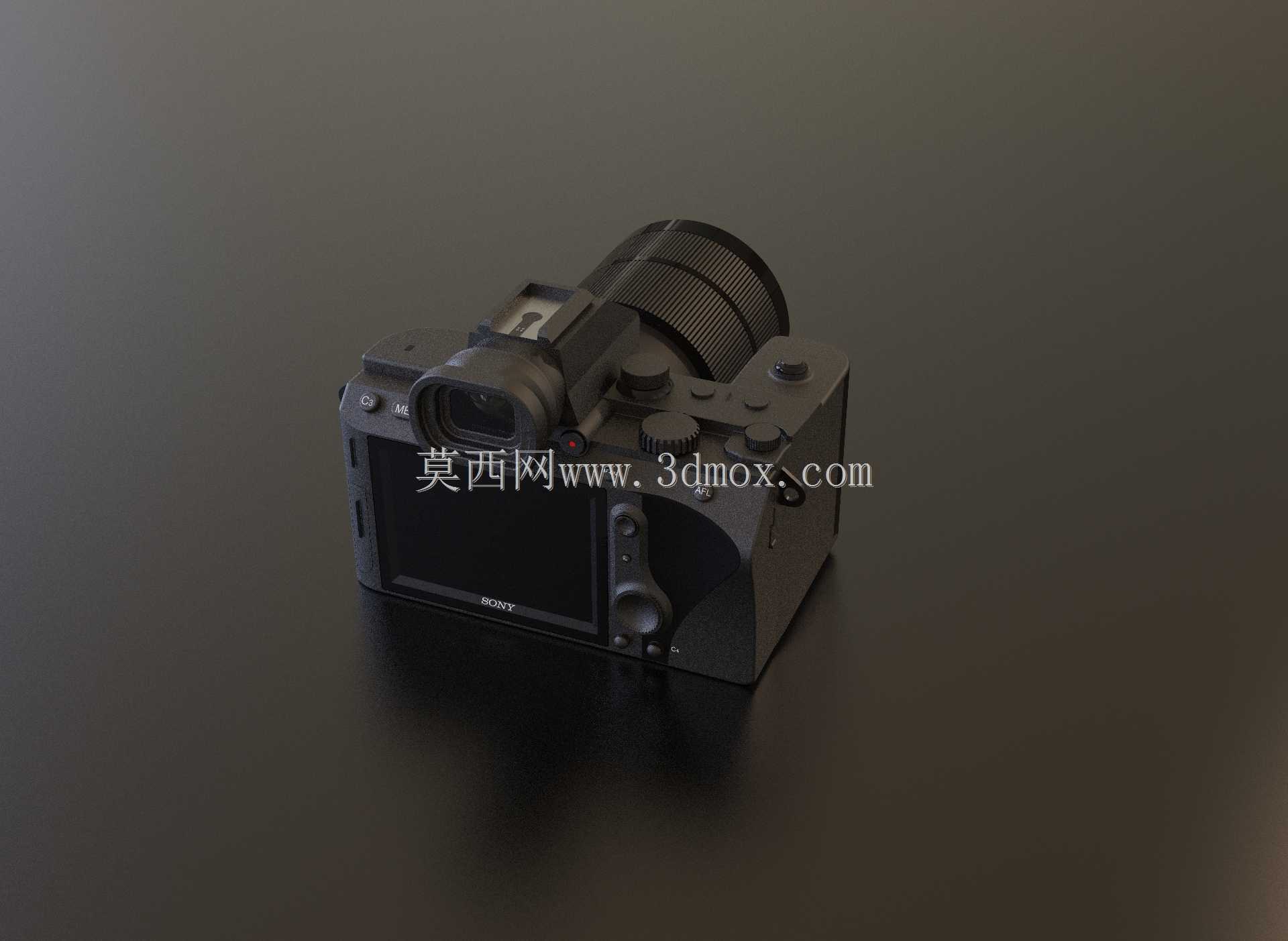

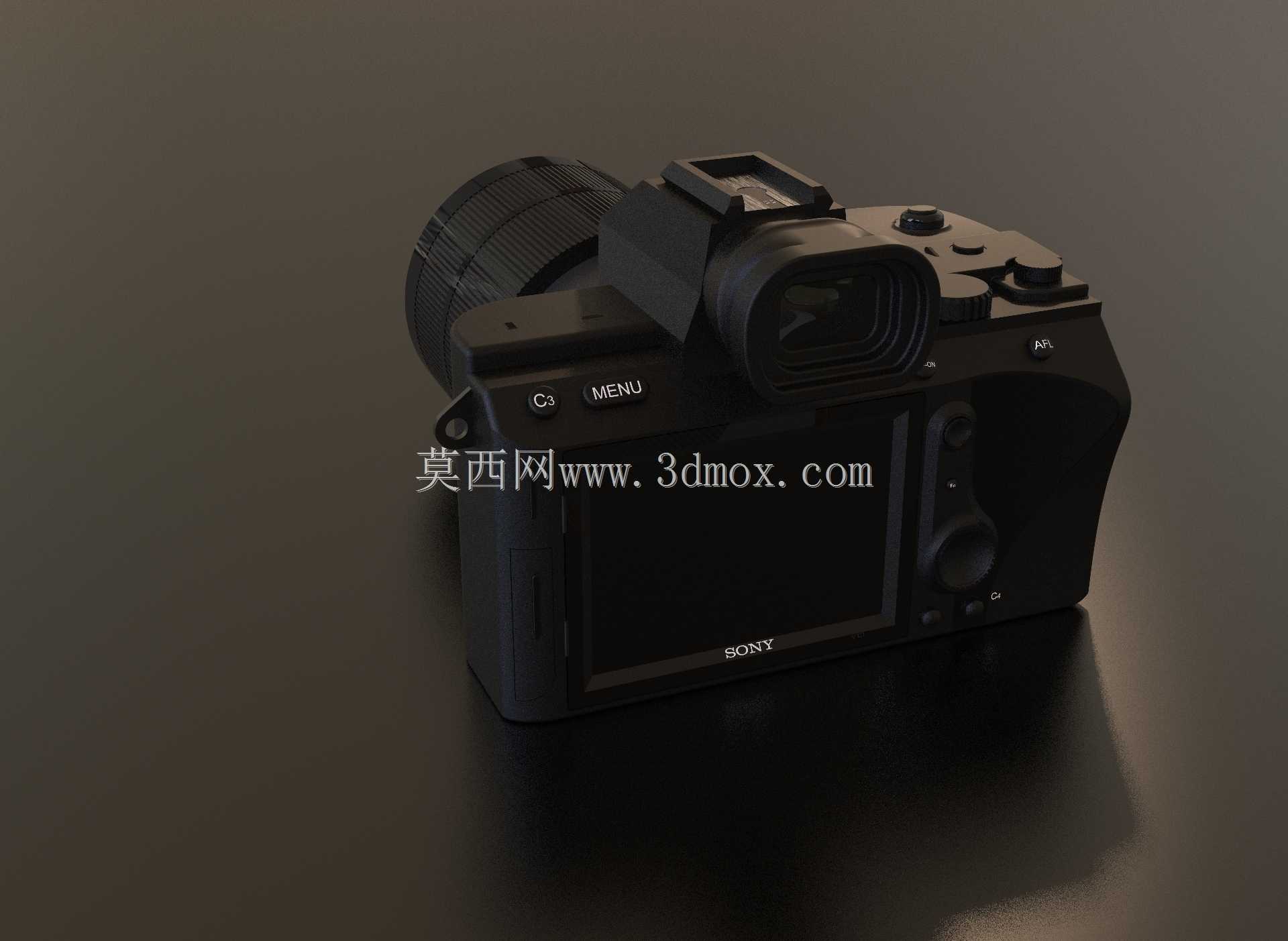

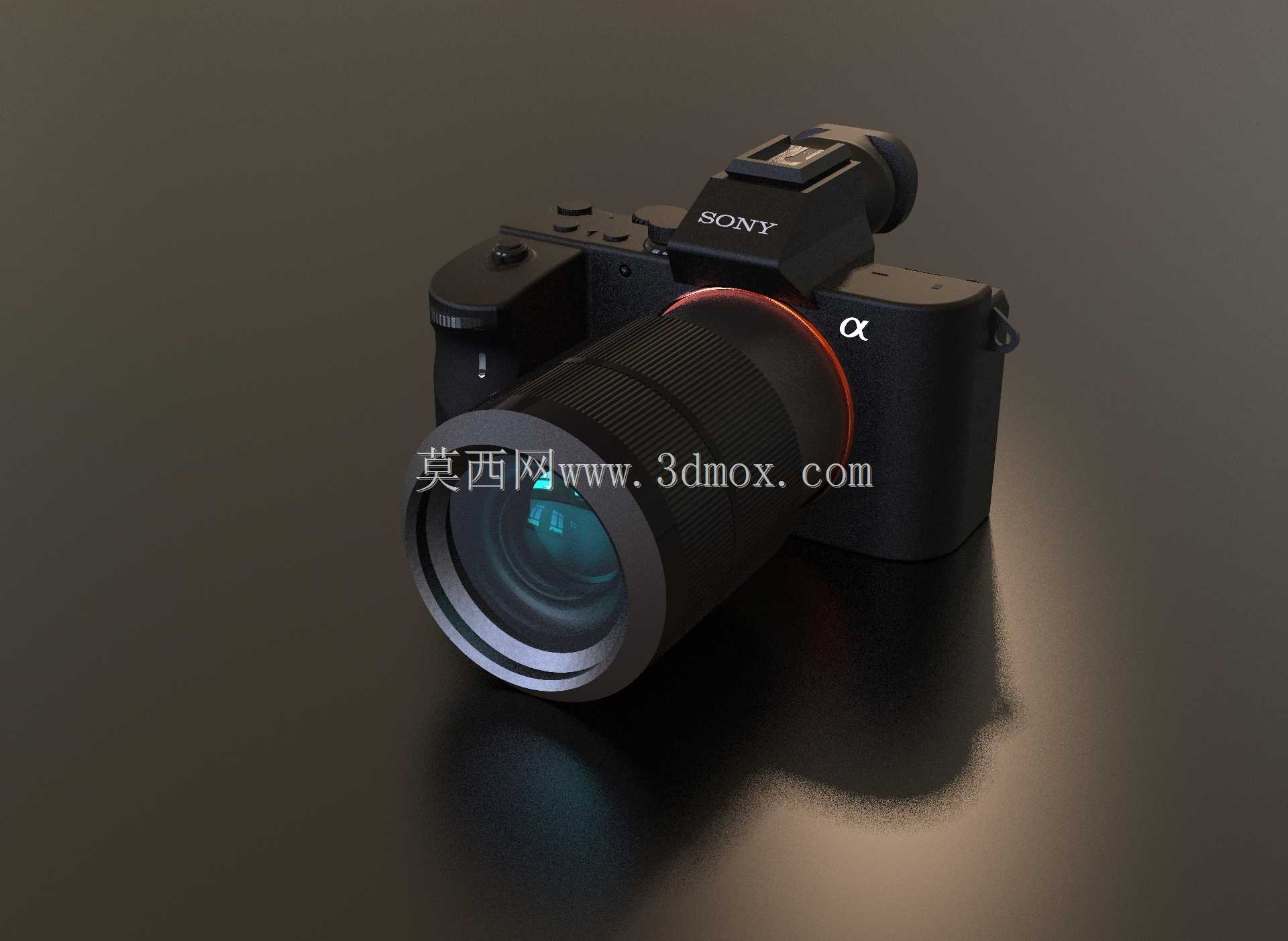

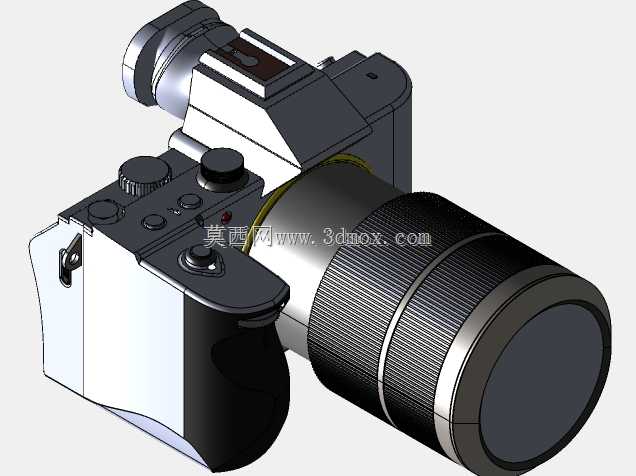

消费级数码影像设备的外观曲面处理，一直是精密塑胶外壳加工的典型痛点，握持区域的蒙皮弧度、卡口环的金属倒角、取景器凸起的过渡棱线，任何一处曲率偏差都会直接影响量产时的脱模良率与手持贴合度。这款无反相机的曲面重构全程围绕加工适配逻辑展开，卡口位置的金属接环做了0.02mm的公差预留，匹配实际注塑后外壳的微量收缩率，避免装配时镜头卡滞的问题。机身正面的α标识凹槽深度控制在0.3mm，既满足阳极氧化后的填漆工艺要求，又不会因凹槽过深积留污渍。手柄处的蒙皮贴合面做了细微的咬花纹理预处理，曲面曲率从握持区到机身侧边做了连续渐变过渡，没有出现曲率突变的硬棱，既保证手持时的摩擦力足够，也让蒙皮贴合时不会出现边缘起翘的隐患。机顶的模式拨盘、快门按键的位置公差控制在±0.015mm，按键与外壳的间隙均匀控制在0.1mm，既不会出现按键卡涩，也能避免日常使用时灰尘进入机身内部。取景器的眼罩安装位做了一圈隐藏式卡扣槽，卡扣的倒扣角度控制在7度，既保证安装后的固定强度，也方便后期用户自行更换眼罩配件。镜头部分的变焦环、对焦环的防滑纹理做了等距排布，纹理深度0.4mm，边缘做了R0.2的圆角处理，转动时不会硌手，同时纹理间距刚好适配橡胶圈的硫化成型工艺，不会出现橡胶填充不满的问题。机身侧面的接口盖板做了薄壁结构优化，厚度控制在0.8mm，开合处的连接位做了柔性弯折区处理，反复开合不会出现断裂痕迹。渲染阶段针对金属卡口的磨砂质感、机身蒙皮的类肤触感、镜头镜片的镀膜反光分别做了材质参数调试，金属部分的粗糙度设置为0.18，蒙皮粗糙度0.75，镜片添加了0.05的透射色散，还原真实光学元件的光影表现。所有曲面的分模线都隐藏在棱线转折位置，不会出现在外观可见区域，完全匹配量产模具的分模逻辑，每一处结构细节都对应实际生产中的工艺要求，没有为了视觉效果刻意做无法落地的夸张造型。
