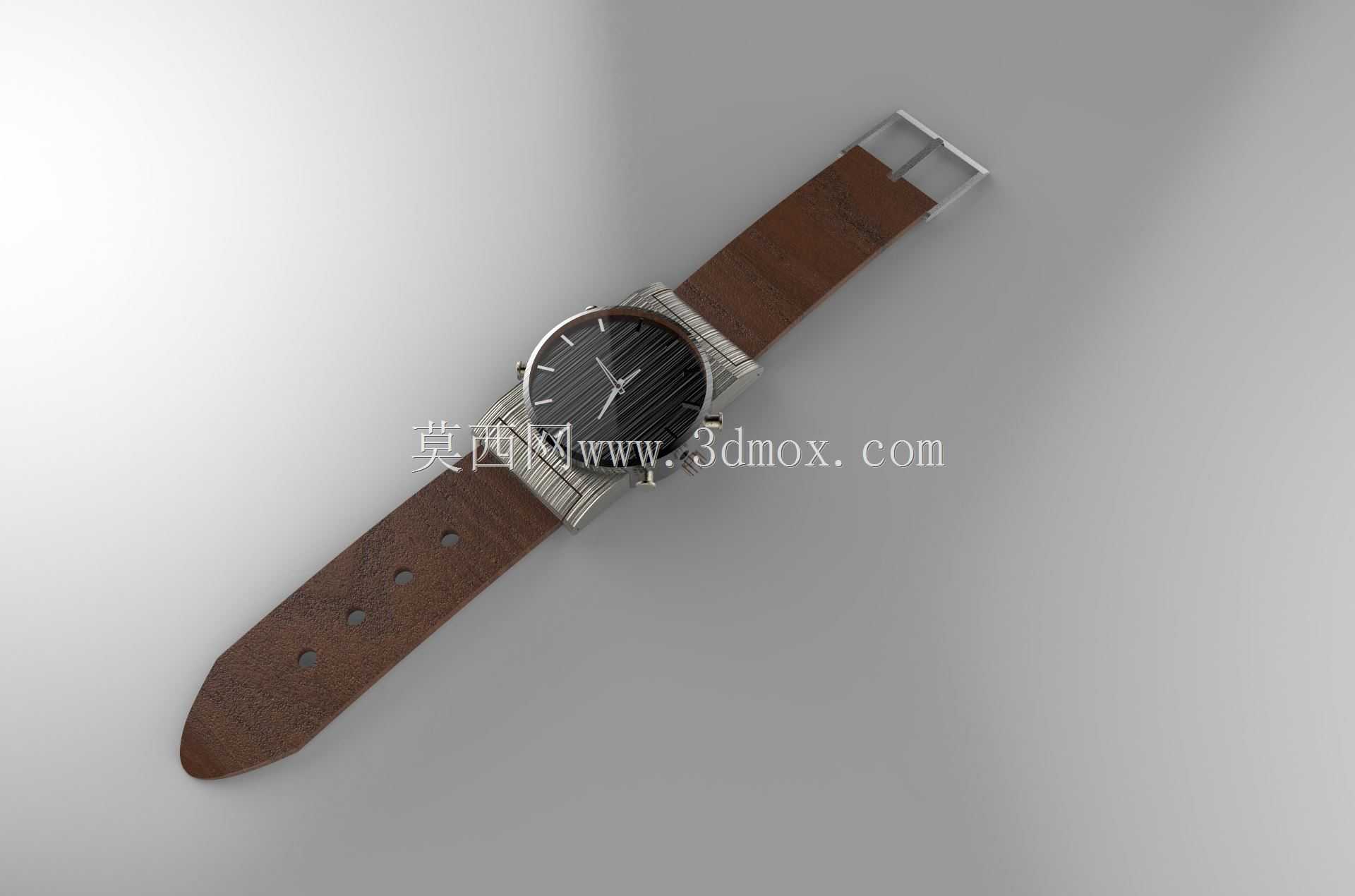

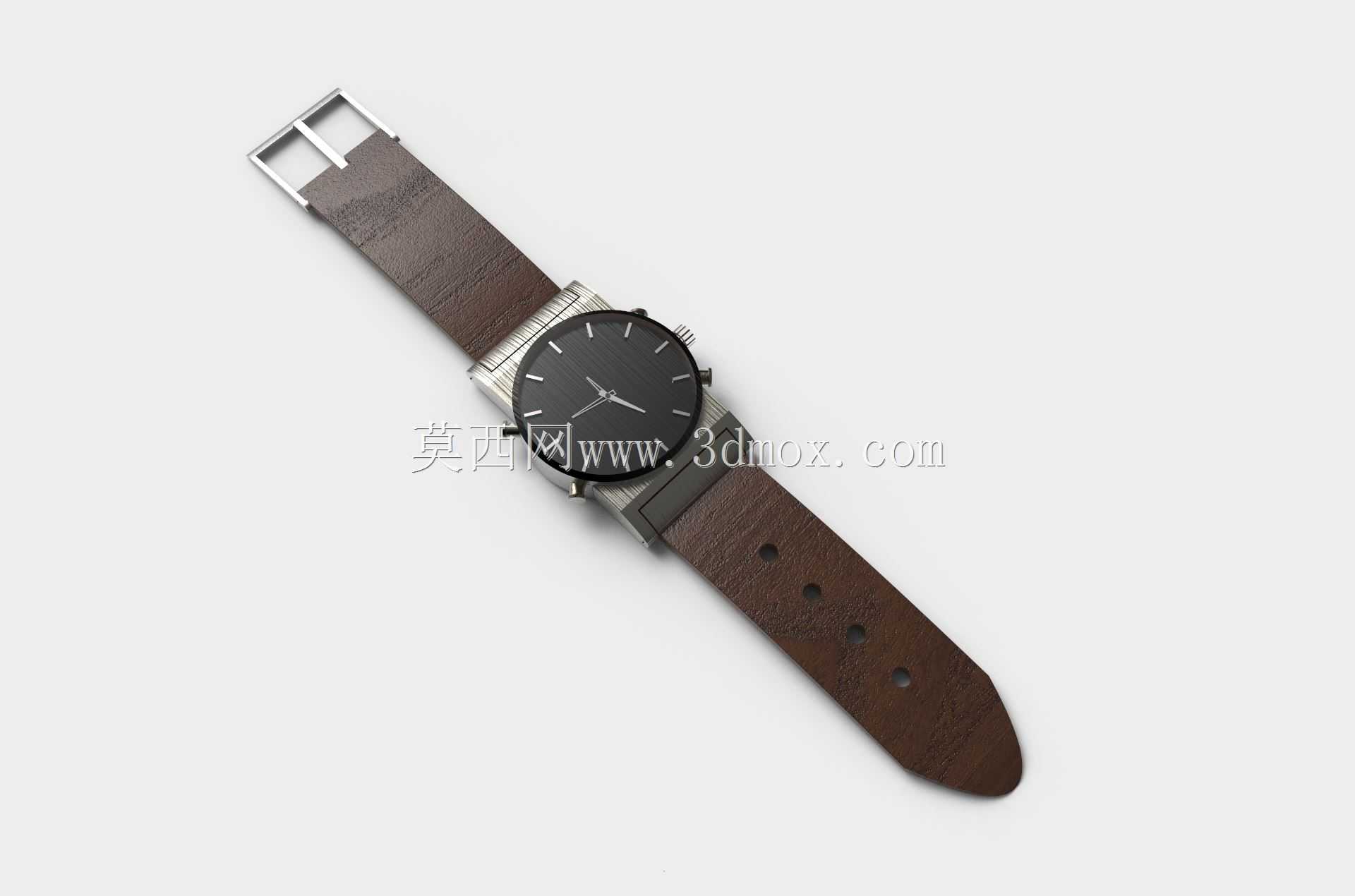

简约皮质表带商务腕表三维结构设计

　　日常做消费类精密结构建模时，腕表这类小件产品的结构精度要求其实不比工业传动部件低，很多刚入行的建模人员容易把注意力全放在表盘外观渲染上，忽略了实际佩戴场景下的结构合理性。先从佩戴场景的实际需求说起，这款腕表定位日常商务佩戴场景，适配正装、休闲商务等多类穿搭场景，因此整体结构做了偏轻薄的设计取向，表壳厚度控制在常规衬衫袖口可轻松容纳的范围，避免佩戴时袖口卡滞表体的问题。表耳部分做了微弧过渡处理，和皮质表带的衔接处没有尖锐棱角，贴合手腕弧度时不会出现硌手的情况，这部分建模时需要反复调整表耳的倾斜角度，匹配亚洲人平均腕宽的曲面弧度，保证不同腕围的用户佩戴时都能有足够的贴合度。

　　从功能特性来看，这款腕表采用三针基础计时结构，没有多余的计时副盘设计，简化了内部机芯的排布空间，也让表盘视觉效果更简洁干净。表冠设置在3点钟位置，做了防滑齿纹结构，调校时间时手指拧动的摩擦力足够，不会出现打滑的情况，表冠和表壳衔接处做了防水台阶结构，日常洗手、溅水时可以阻挡液体进入表体内部，满足日常使用的基础防水需求。表盘刻度采用极简条形刻度设计，没有多余的装饰元素，读时清晰直观，指针做了哑光金属处理，避免强光下反光晃眼影响读时，表镜采用平面蓝宝石玻璃结构，建模时预留了0.1mm的装配公差，和表壳的密封圈槽位匹配，保证装配后的密封性能。

　　表带部分采用头层牛皮材质的结构设计，表带厚度做了渐变处理，靠近表耳的位置厚度稍大，保证和表耳衔接的结构强度，带身往表扣方向逐渐变薄，提升佩戴时的弯折舒适度，不会出现硬邦邦卡手腕的情况。表带上的调节孔位做了等距排布，孔位边缘做了封边强化结构，长期使用不会出现孔位开裂、毛边的问题，表扣采用针扣结构，结构简单可靠，开合操作方便，扣针的弧度做了优化，穿过表带孔位时不会刮伤表带皮质，表扣的金属边缘做了倒角抛光处理，接触皮肤的位置没有毛刺，避免长期佩戴磨损皮肤。

　　建模过程中需要重点关注几个安装边界的尺寸控制，首先是表耳之间的表带安装间距，这个尺寸直接决定了后期更换表带的适配性，建模时严格按照通用表带的接口尺寸做了标准化设计，用户后期可以自行更换同尺寸的不同材质表带。其次是表壳内部的机芯安装腔尺寸，需要匹配常规通用三针石英机芯的安装尺寸，预留足够的定位柱位置和电池仓空间，保证内部元器件装配时不会出现干涉，后盖采用压合式结构，建模时预留了密封圈的安装槽位，槽位的深度和宽度公差控制在0.05mm以内，保证压合后的防水性能达标。还有表针的安装高度，需要保证时针、分针、秒针转动时不会互相剐蹭，也不会蹭到表镜内侧，三个指针的高度差做了精准的分层设计，转动时的间隙均匀，长期使用不会出现走时卡顿的问题。

　　很多人做这类消费类产品建模时容易忽略实际使用中的结构细节，比如表带和表耳连接的生耳位置，建模时需要预留出生耳的安装空间和拆装缺口，方便后期更换表带时生耳批可以顺利操作，不会出现表带装上去拆不下来的问题。还有表壳的侧面弧度，做了微收腰的处理，视觉上更显轻薄，同时握持调校时间时的手感更好，不会因为表壳边缘太棱角分明硌手。表盘的刻度印刷位置做了精准的角度定位，每个刻度的间距误差控制在0.02mm以内，保证读时的准确性，12点钟位置的刻度做了稍长的处理，方便快速辨识表盘方位。整体结构没有多余的复杂零件，装配流程简单，适合批量生产，各个零部件的拆分都符合注塑、冲压、皮质裁切等常规加工工艺的要求，不会出现无法开模或者加工难度过高的结构，每个圆角、倒角的尺寸都匹配加工刀具的规格，减少后期生产时的工艺调整成本。
