IAG Sentinel 2014装甲防护车辆结构设计

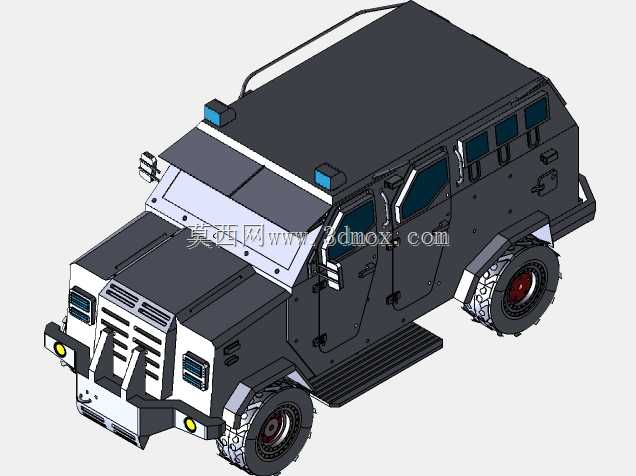

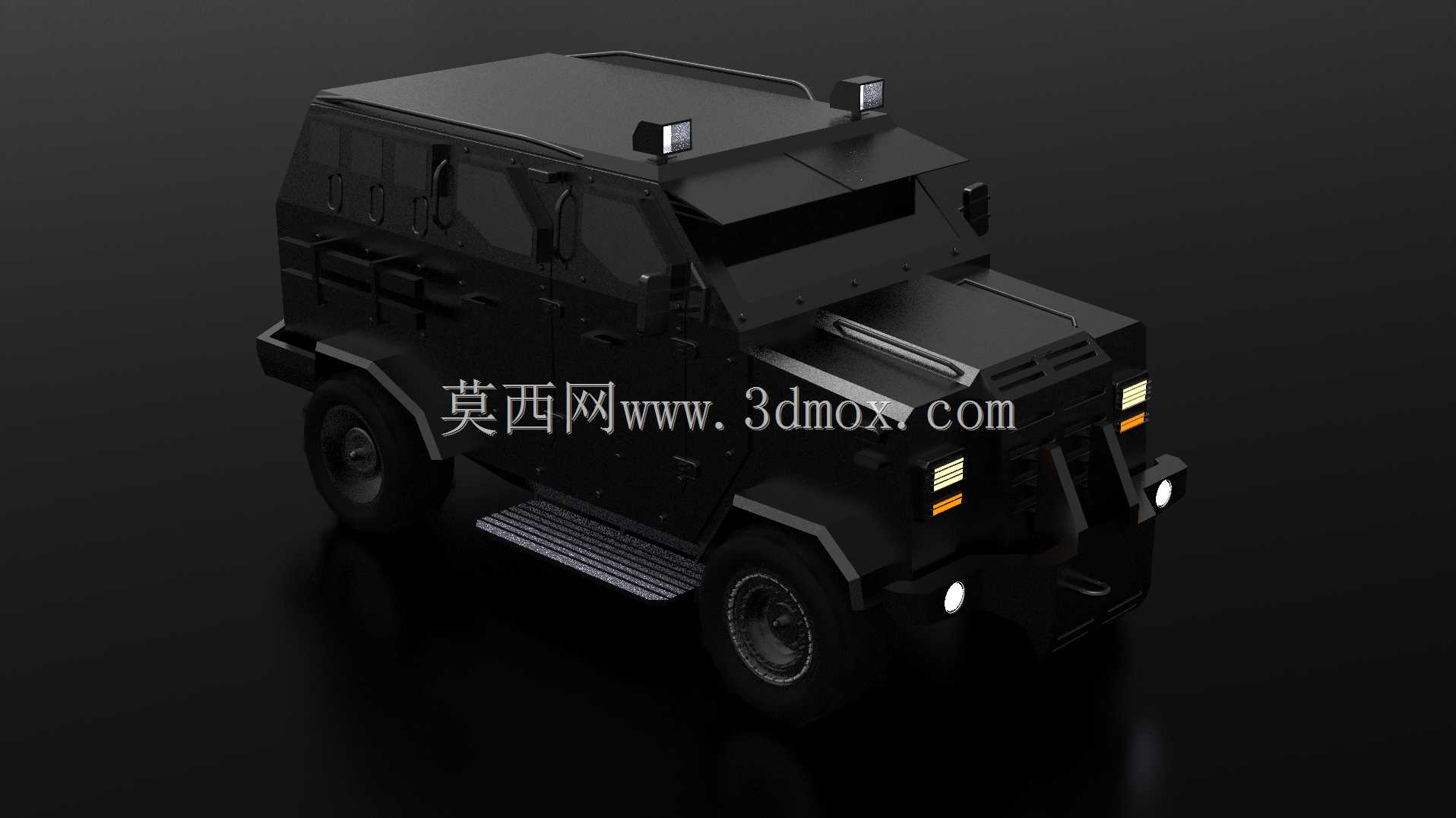

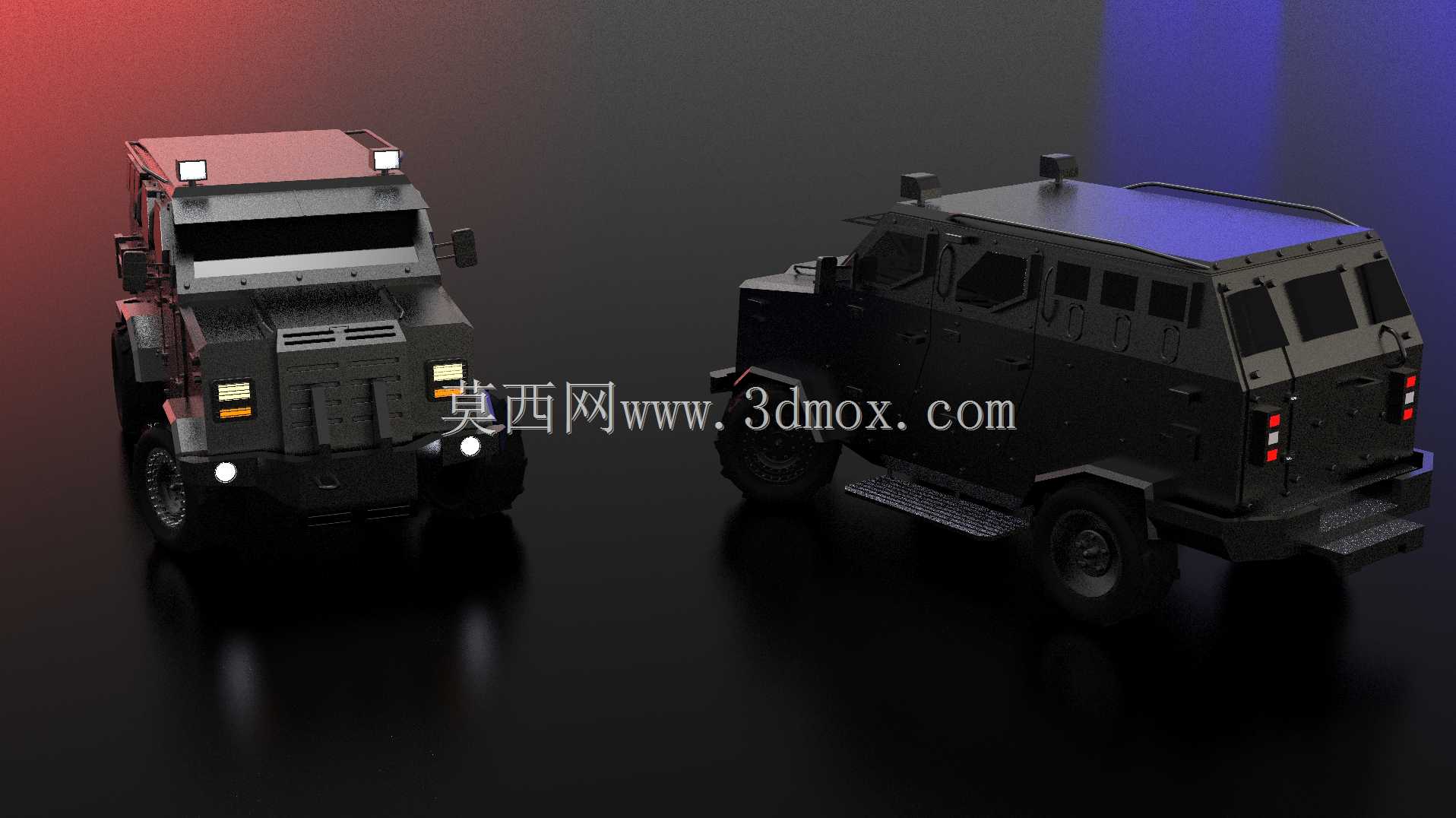

　　这款轮式装甲防护车辆的三维结构设计，核心围绕高威胁环境下的人员投送、区域巡逻与要员护卫场景展开，整体结构布局充分考虑了复杂地形通行、弹道防护、车载设备集成的多重需求。从整车结构来看，车身采用承载式装甲钢焊接主体框架，区别于普通民用车辆的非承载大梁结构，装甲壳体本身承担主要载荷与防护功能，车身侧面采用小倾角大平面装甲板设计，既可以保证车内有效乘坐空间，也能通过倾角设计提升弹道防护的等效厚度，同时避免过多曲面带来的装甲加工难度与焊接应力集中问题。车头部分的动力舱采用独立防护隔舱设计，舱盖设置有加强筋结构与散热格栅防护网，既保证动力系统的散热需求，也能防止破片、飞溅物击穿散热系统导致车辆失去机动能力；

　　前保险杠集成了重型拖拽接口与辅助照明安装位，可根据任务需求加装破障铲、外置绞盘等附件，前大灯采用内嵌式防护设计，外置的防护格栅与车身装甲焊接为一体，避免轻武器射击导致照明系统失效。车身侧面设置有多扇防弹观察窗，观察窗采用多层复合防弹玻璃结构，玻璃周边通过压条与车身装甲刚性连接，每扇侧窗下方对应设置有射击孔，射击孔采用可向内开启的密封盖板结构，盖板关闭时可保证车身防护完整性，开启后可供车内人员使用轻武器对外射击，无需暴露身体部位。乘员舱采用双排座椅布局，车内可容纳多名乘员，座椅采用防冲击悬挂结构，可在车辆遭遇地雷、简易爆炸装置冲击时缓冲传递到乘员身体的冲击力，降低脊柱与颅脑损伤概率；车顶设置有多个设备安装基座，

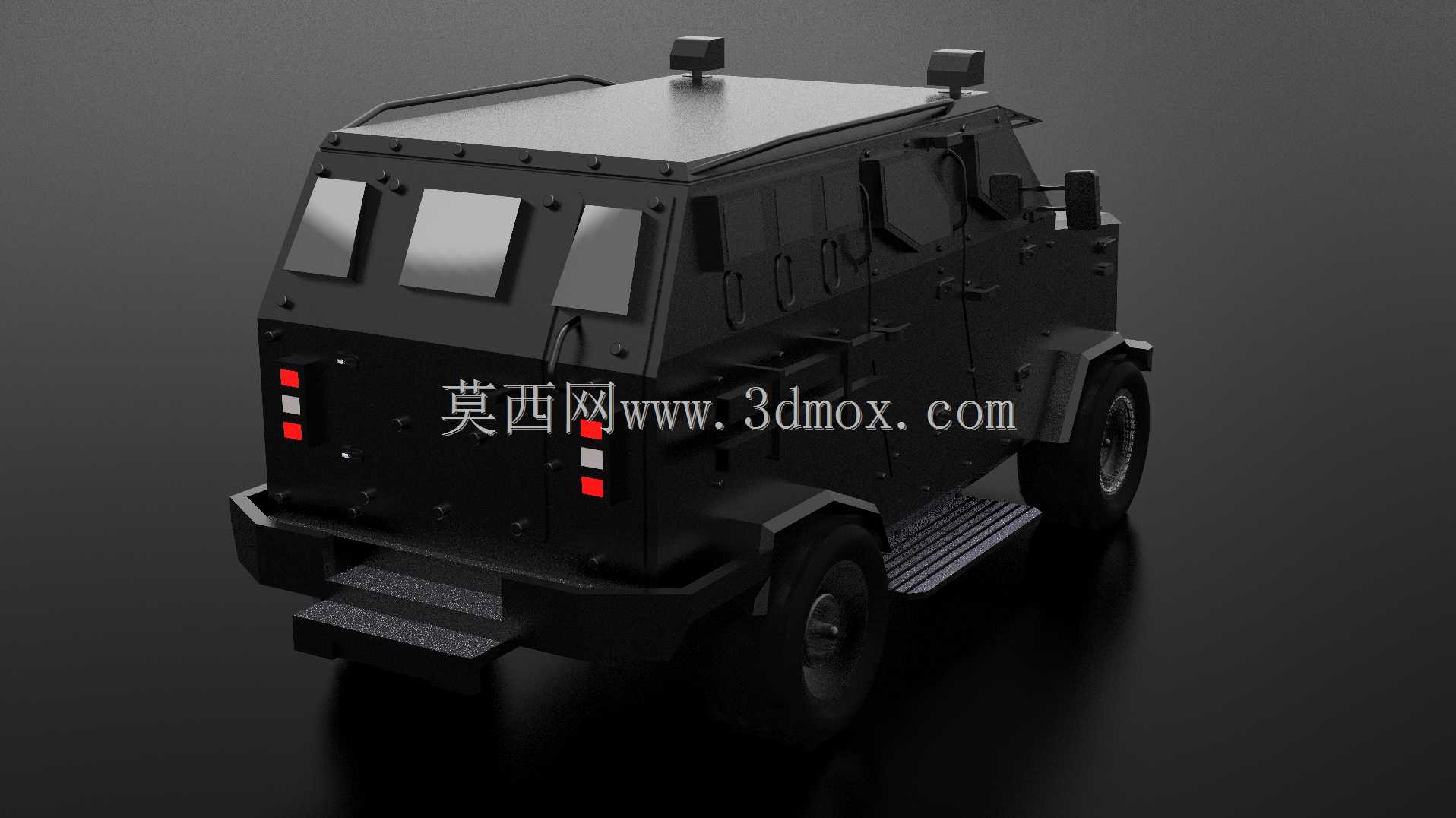

　　可根据任务需求加装遥控武器站、强光驱散装置、通信天线、排烟装置等车载设备，基座与车顶装甲采用一体化焊接设计，避免后期开孔破坏车身整体防护性能。车辆行走部分采用大尺寸越野轮胎搭配重型独立悬架结构，轮胎选用防弹泄气保用轮胎，在轮胎被击穿后仍可保证车辆以一定速度行驶脱离危险区域，轮拱位置设置有装甲防护衬板，可保护悬架摆臂、制动系统等行走部件免受破片损伤。车尾部分采用对开式尾门设计，尾门同样采用装甲钢结构，设置有防弹观察窗与射击孔，尾门铰链采用重型锻造结构，可承受装甲门的大重量载荷，同时保证车门在车身受冲击变形后仍可正常开启，车尾下方设置有登车踏板，方便人员快速上下车，尾灯同样采用内嵌式防护设计，避免外力损坏。从设计思路上看，

　　整车在保证防护等级的前提下，尽可能控制整车整备质量，通过合理的装甲倾角设计、框架式加强筋布局，在不额外增加装甲厚度的前提下提升防护效能，同时优化车内空间利用率，避免过多冗余结构导致车内空间局促；车身外表面尽量减少突出的外挂部件，所有外露的门把手、后视镜基座都采用防弹结构设计，后视镜采用小尺寸厚玻璃结构，降低被击中后失效的概率。整车的外形尺寸充分考虑了城市道路通行、狭窄巷道机动的需求，车身宽度控制在常规车道可通行范围内，转弯半径适配城市道路与越野小路的通行要求，整车高度兼顾了车内乘员头部空间与车辆重心控制，避免过高的重心导致越野侧翻风险。车身底部采用V型导流结构设计，可在地雷爆炸时将冲击波向车身两侧导流，降低爆炸冲击波对车身主体与车内乘员的伤害，底部装甲与车身框架采用螺栓加焊接的复合连接方式，既保证连接强度，也便于后期受损后的装甲板更换维护。动力系统的进排气口都设置在车身较高位置，同时加装了防爆网与防水结构，保证车辆在涉水行驶、遭遇燃烧瓶攻击时仍可正常运行，车内还预留了空调系统、通信系统、供氧系统的安装空间与走线通道，所有车内走线都采用装甲护管包裹，避免线路受冲击损坏导致车载设备失效。
