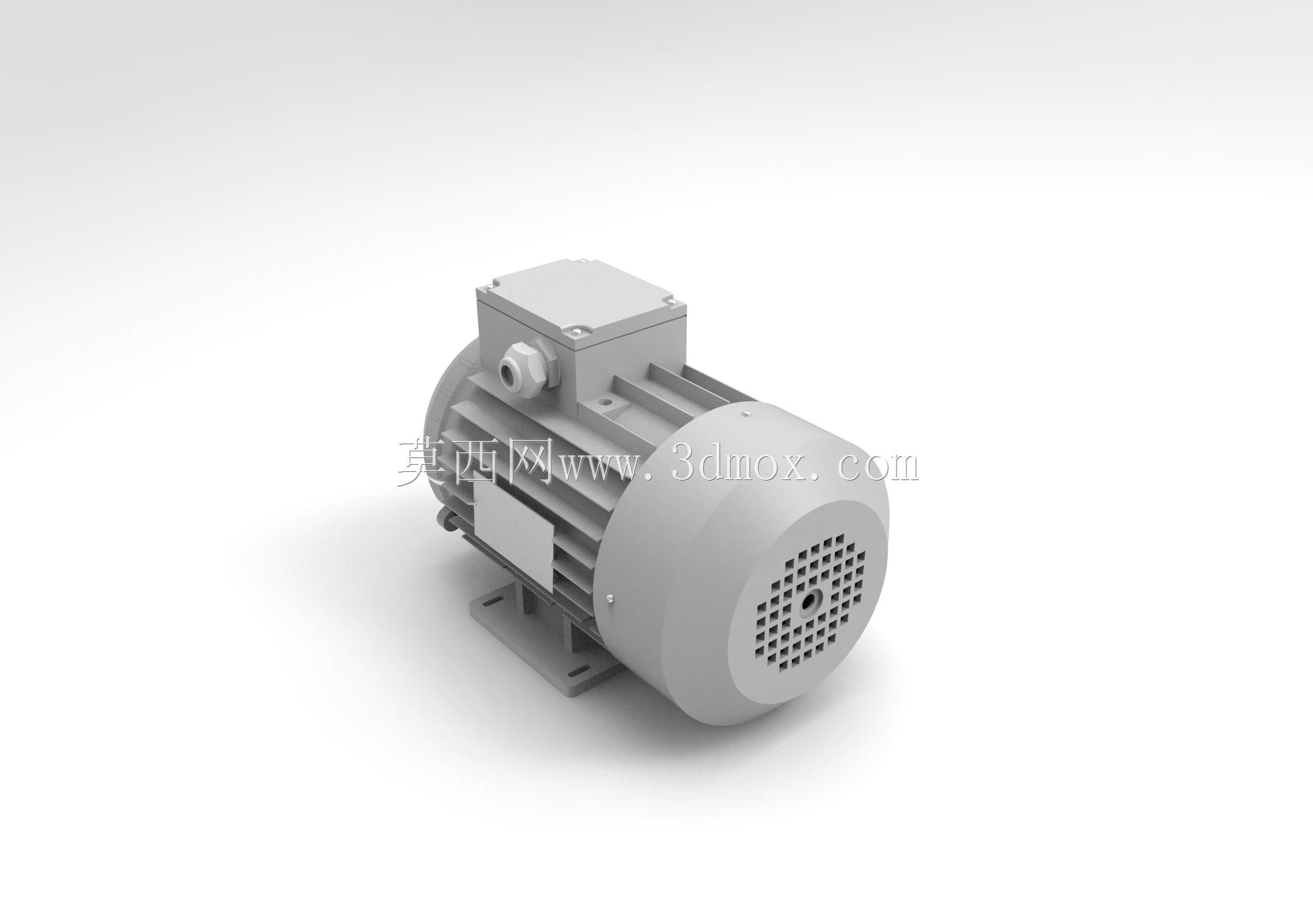

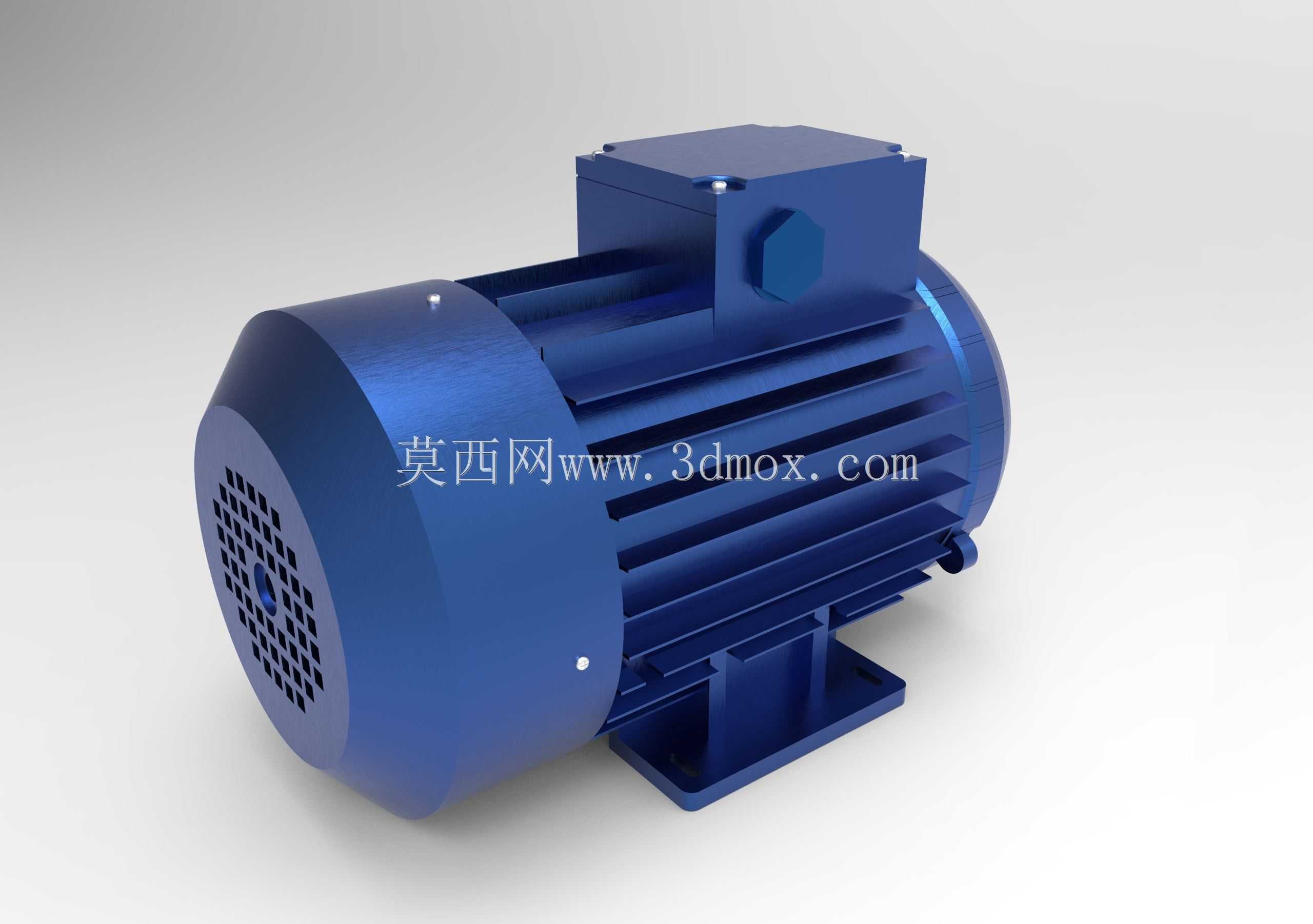

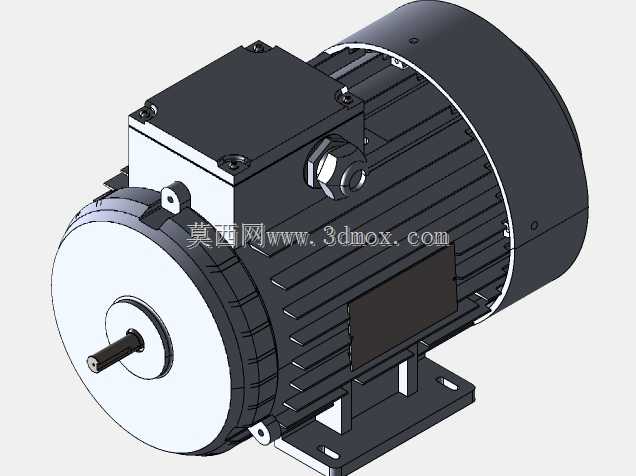

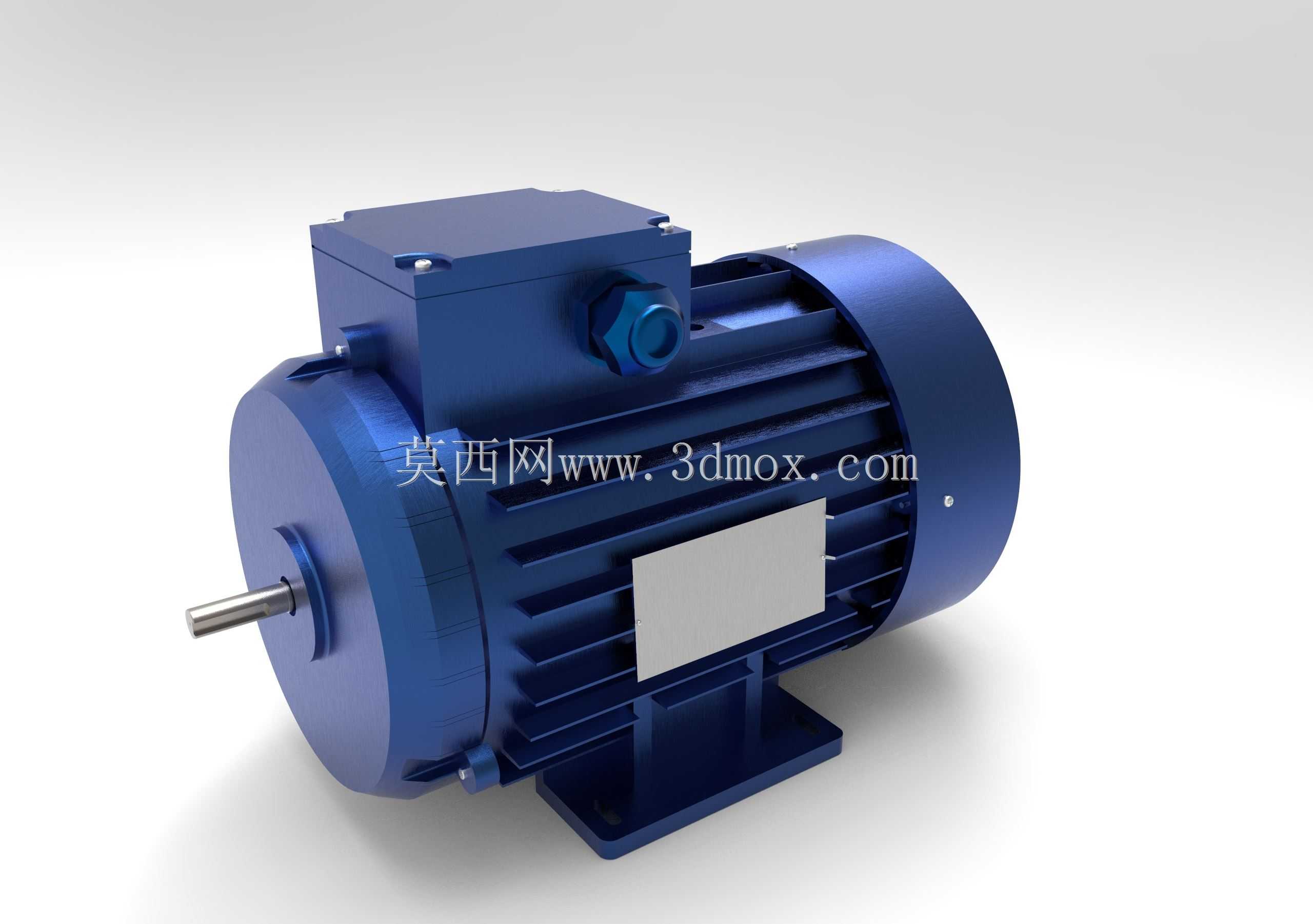

工业用鼠笼式异步感应电机三维结构

　　这款异步电机的三维结构完整还原了工业现场常用封闭式鼠笼型异步电机的全部细节，从实际选型应用的角度看，这类电机是工业传动系统里应用覆盖范围最广的动力输出单元，在输送线驱动、泵类负载配套、机床进给传动、风机拖动、轻工机械动力输入等场景中都承担核心动力源角色，不同功率段的同结构电机可以适配从几百瓦到数十千瓦的常规负载需求，对使用环境的适应性较强，常规车间无强腐蚀、无防爆要求的工况下都能稳定运行。

　　从结构设计的还原细节来看，模型完整呈现了电机的几个核心功能模块：首先是定子机座部分，外部的散热筋结构采用轴向平行排布的设计，这种结构一方面是增加机壳与空气的接触面积，提升自然冷却或者风罩强制风冷时的散热效率，另一方面散热筋的排布方向和电机安装后的轴向平行，也能在电机运行时引导冷却气流沿轴向流动，避免热量在接线盒侧或者输出轴端堆积。机座底部的安装脚是卧式安装的核心定位结构，安装脚上预留的螺栓过孔位置、孔距尺寸都严格遵循通用工业电机的安装尺寸规范，选型配套时可以直接匹配标准的电机安装座、设备安装板的预留孔位，不需要额外做安装位的改制，能大幅缩短设备装配时的适配周期。

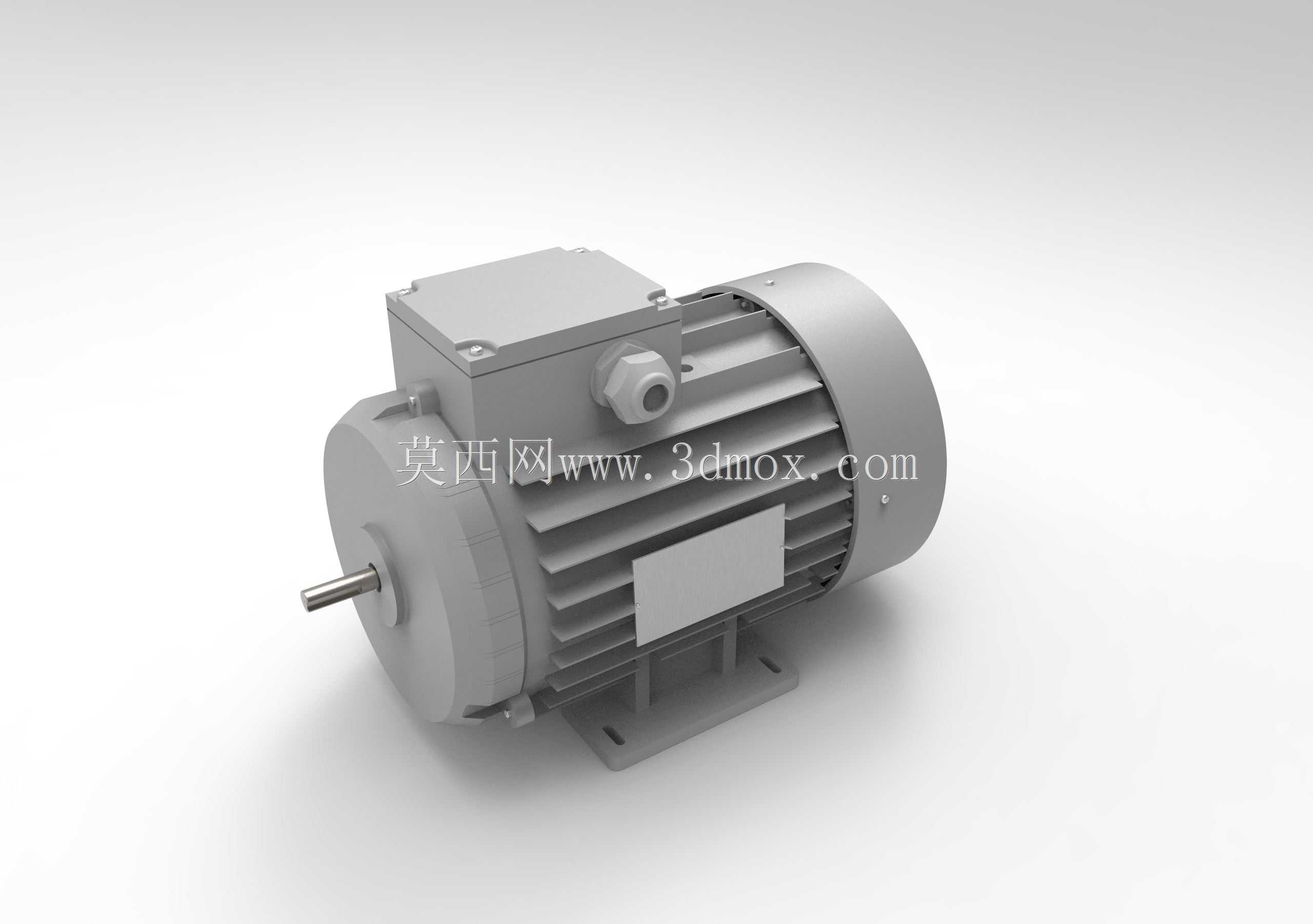

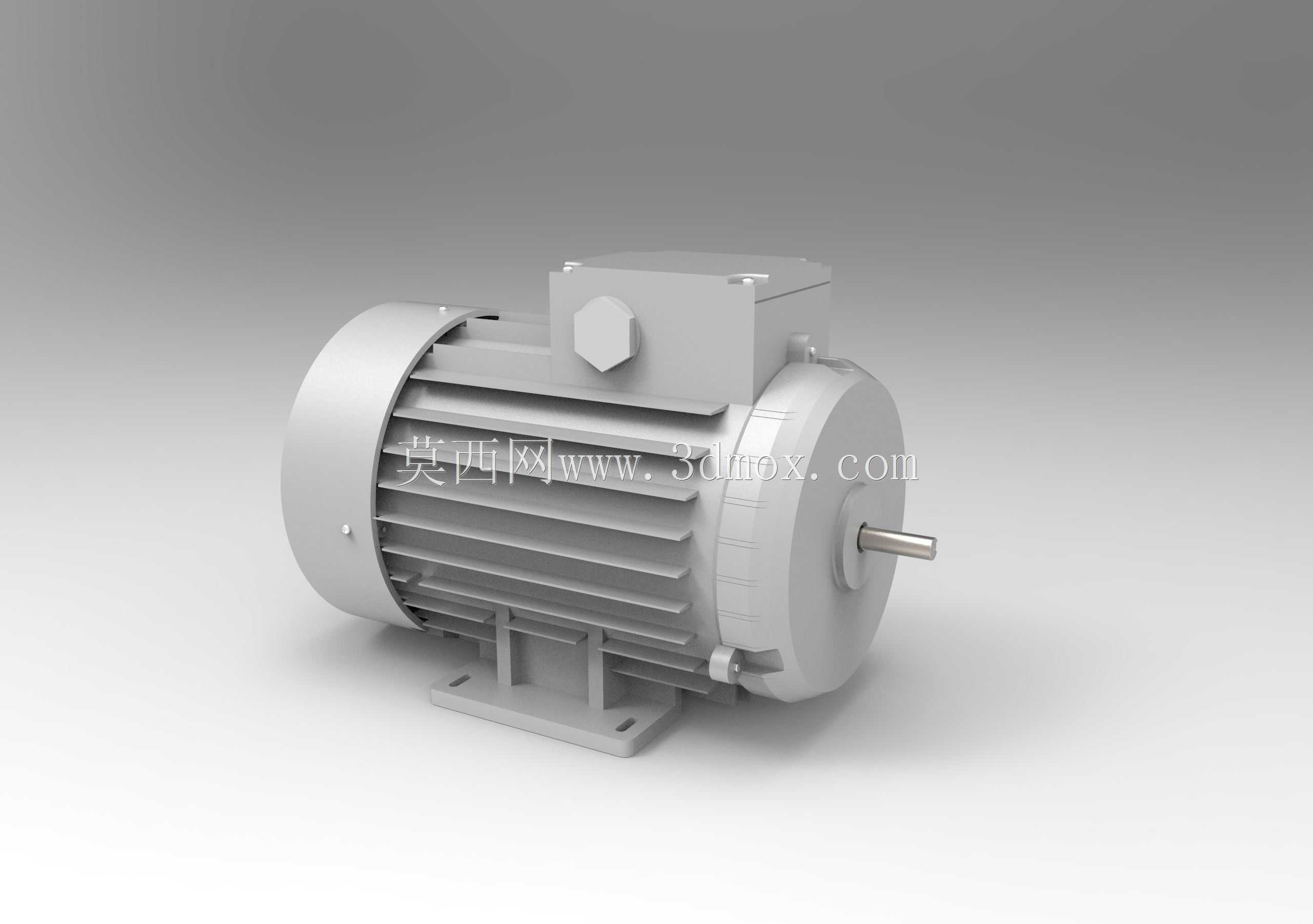

　　输出轴端的结构还原也贴合实际工程需求，轴伸端采用标准的圆柱轴伸带键槽结构，键槽的尺寸、轴伸的直径公差带都匹配通用的联轴器、带轮、齿轮的安装要求，设计选型时不需要额外修改轴端结构就能直接配套常规的传动连接件；轴端的端盖部分采用止口定位结构，和机座的配合面有精准的配合公差，能保证定子和转子之间的气隙均匀度，避免运行过程中出现转子扫膛的问题。电机顶部的接线盒结构也做了完整还原，接线盒的腔体空间、进线口的密封结构位置、内部接线端子的排布都符合常规低压电机的接线规范，不管是采用星型接法还是三角型接法，都有足够的接线操作空间，接线盒盖的固定螺栓位置也做了细节呈现，和实际产品的装配逻辑完全一致。

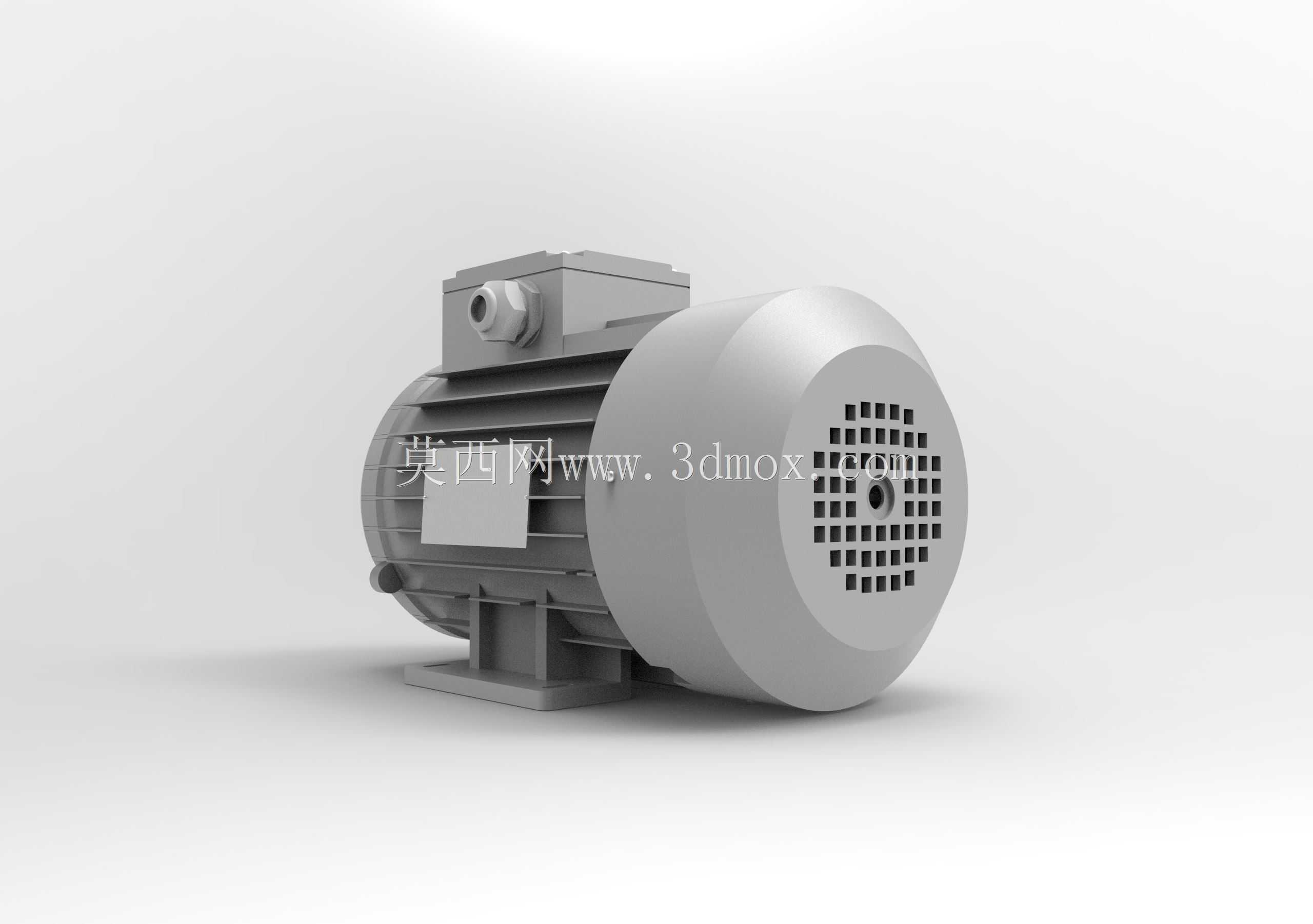

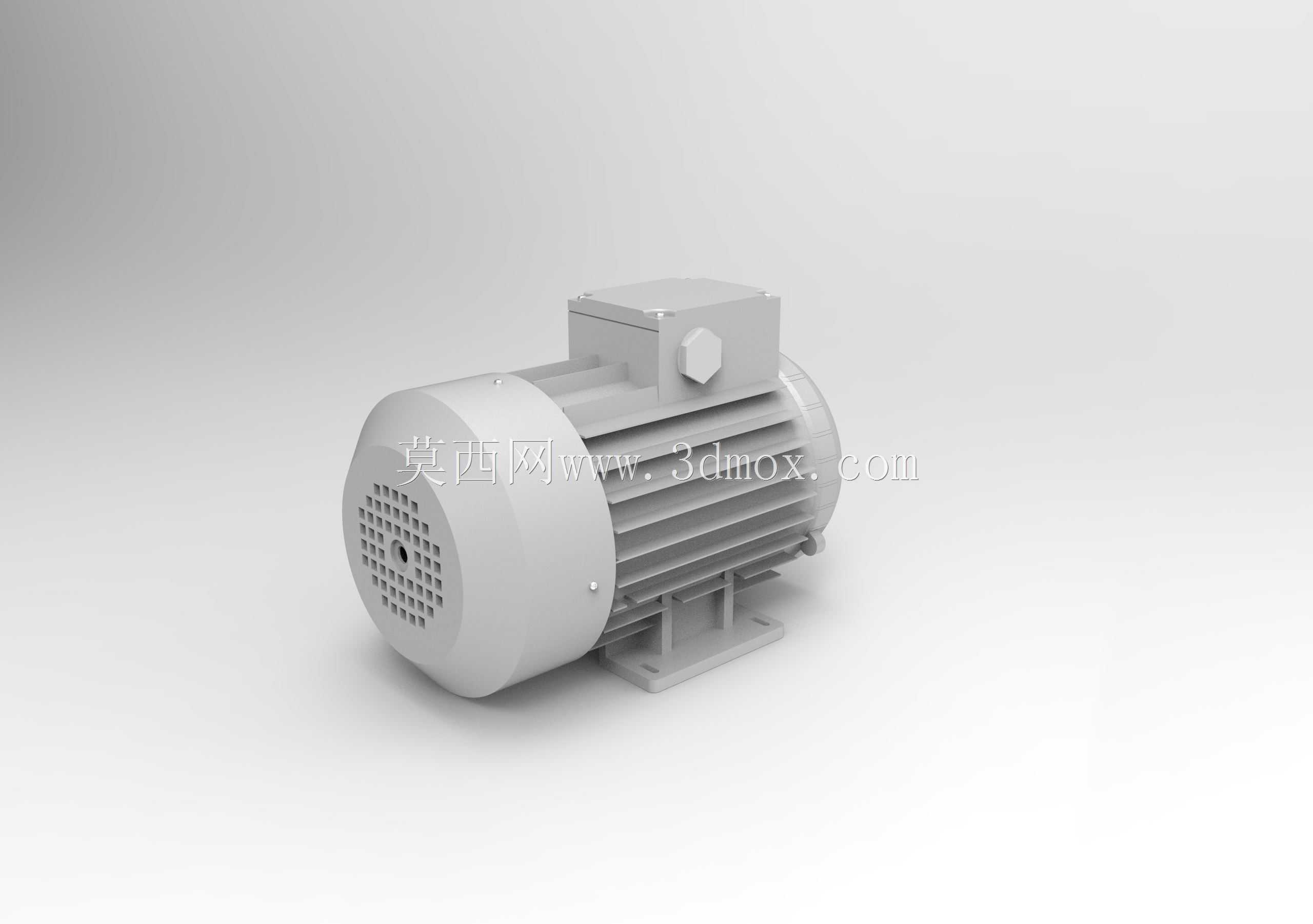

　　从设计思路的角度看，这类异步电机的结构设计始终围绕运行可靠性、安装通用性、维护便捷性三个核心方向展开：机壳采用铸铁材质对应的结构厚度做了等比例还原，能保证电机运行过程中的结构刚性，避免电磁振动带来的机壳共振问题；端盖和机座的配合止口设计，既保证了装配时的同轴度定位，也方便后期维护时拆卸端盖检查轴承、清理内部积尘；尾部的风罩结构虽然在当前展示视角没有完全呈现，但从机座的轴向长度可以判断，风罩的安装位已经预留，和内部的散热风叶位置对应，能形成完整的强制风冷风道。

　　在安装边界的尺寸还原上，模型的整体比例严格遵循Y系列通用异步电机的尺寸规范：轴中心高、安装脚的底面到轴中心的高度尺寸、机座的轴向长度、接线盒的突出高度、安装脚的孔距长宽尺寸都和实际量产产品保持一致，在做设备整体布局设计时，可以直接把这个模型导入装配体中做干涉检查，核对电机和周边设备部件的安全间隙，比如和传动护罩的间隙、和设备机架的安装距离、接线盒侧的接线操作空间预留，都能通过这个三维模型完成前期的布局验证，避免实际装配时出现尺寸干涉、操作空间不足的问题。另外模型上的吊环安装位、接地螺栓位置这些容易被忽略的细节也做了还原，这些细节在设备整体布线、电机吊装安装时都是必须考虑的结构点，能帮助设计人员在三维布局阶段就把安装工艺的要求考虑进去，减少后期生产装配时的整改工作量。

　　从实际使用的功能特性来看，这类封闭式异步电机的防护等级可以满足常规车间的粉尘、少量溅水的使用场景，不需要额外做独立的防护壳体，直接安装在设备的动力位就能投入使用；结构上没有电刷、滑环这类易损部件，日常维护只需要定期补充轴承润滑脂、检查接线端子紧固情况即可，维护成本远低于同功率段的直流电机、绕线式异步电机，这也是这类电机能在工业场景大范围普及的核心原因。模型在外观细节上还原了电机表面的喷涂质感、铭牌安装位、接线盒的防水接头位置，不管是做设备的方案展示、装配培训，还是做产品的宣传渲染，都能直接使用，不需要再额外补充结构细节。
