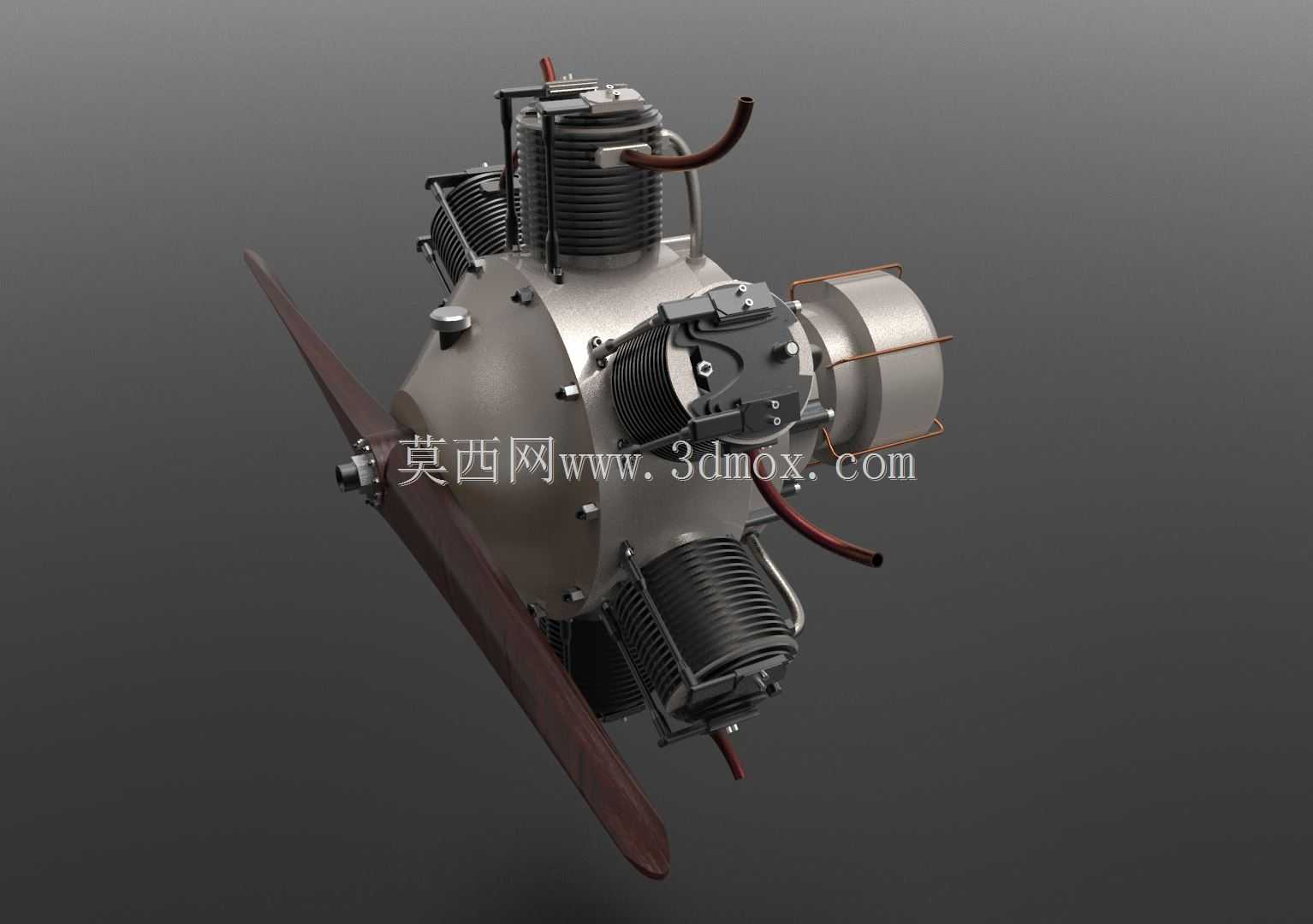

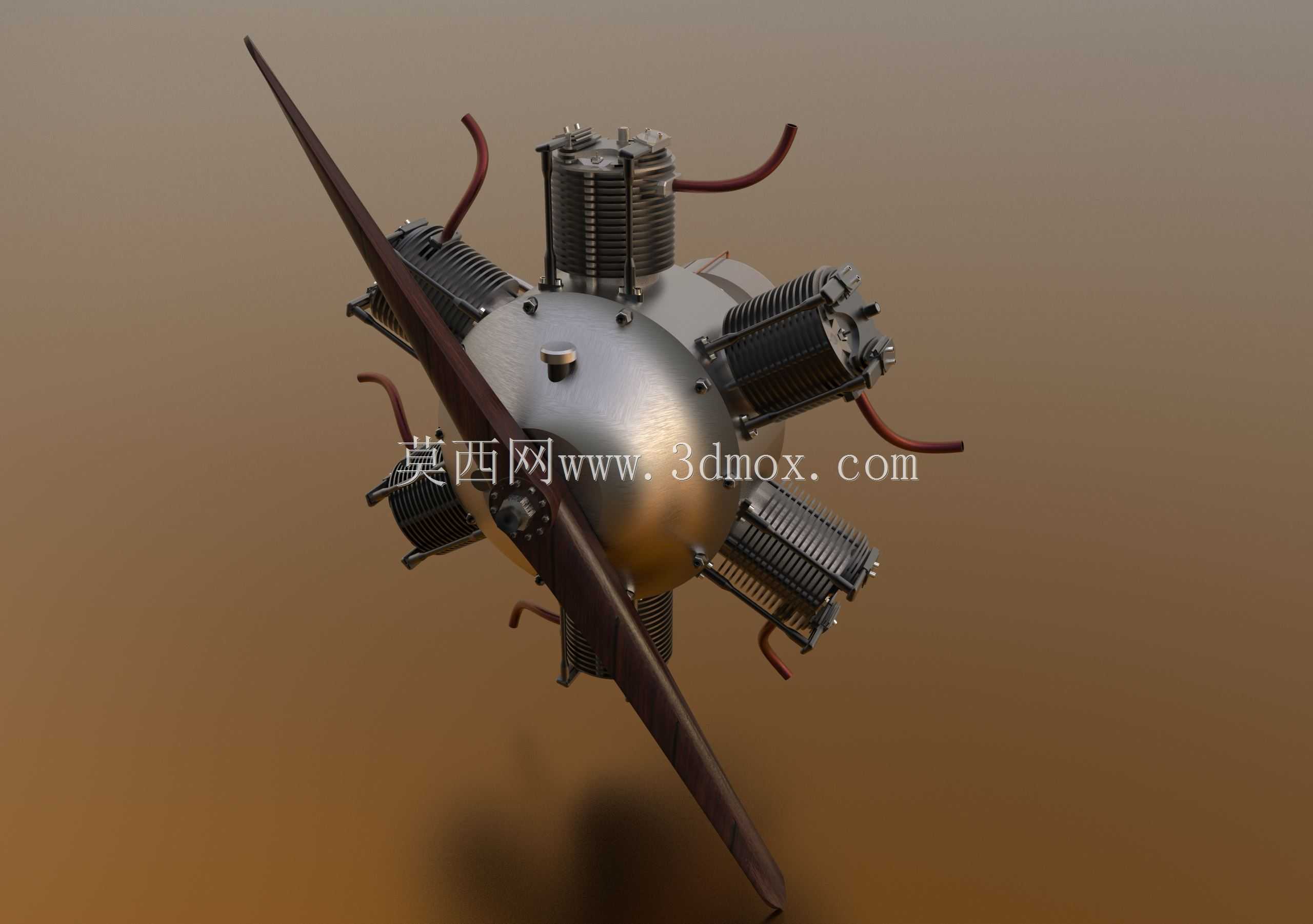

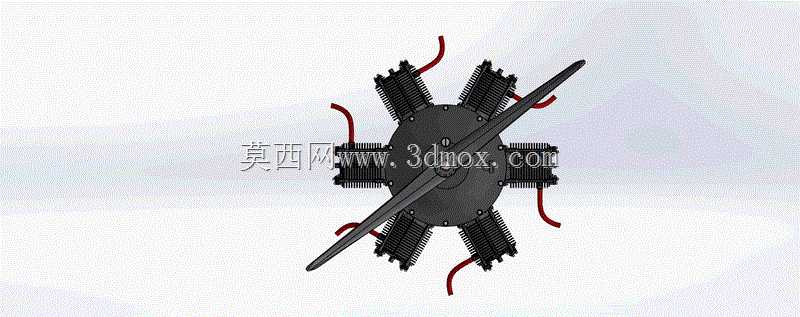

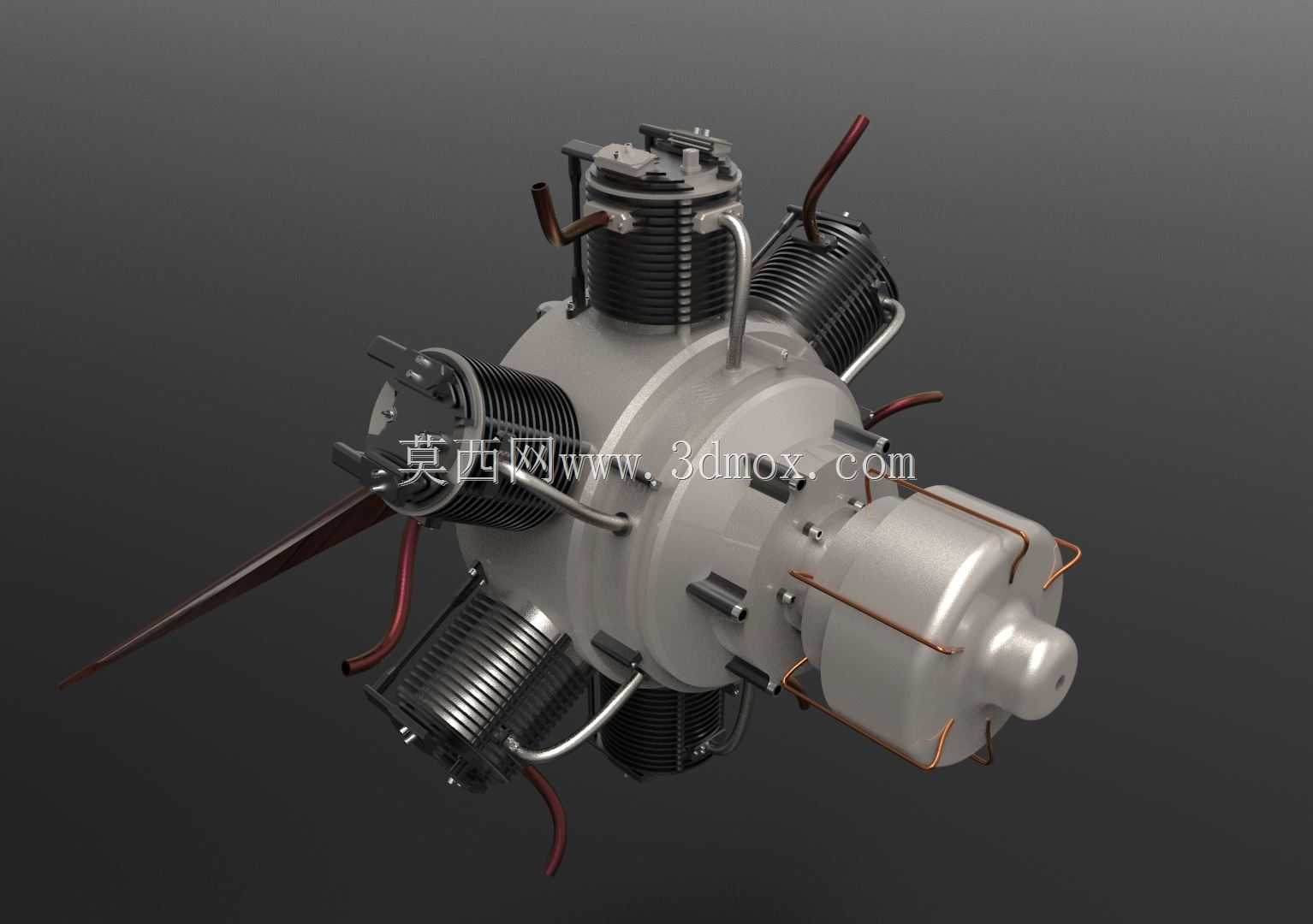

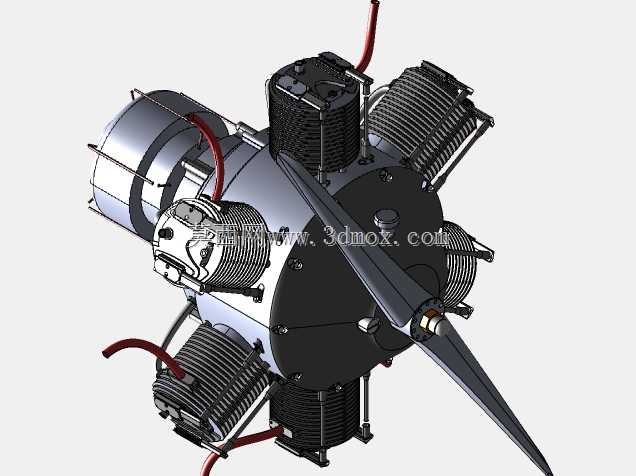

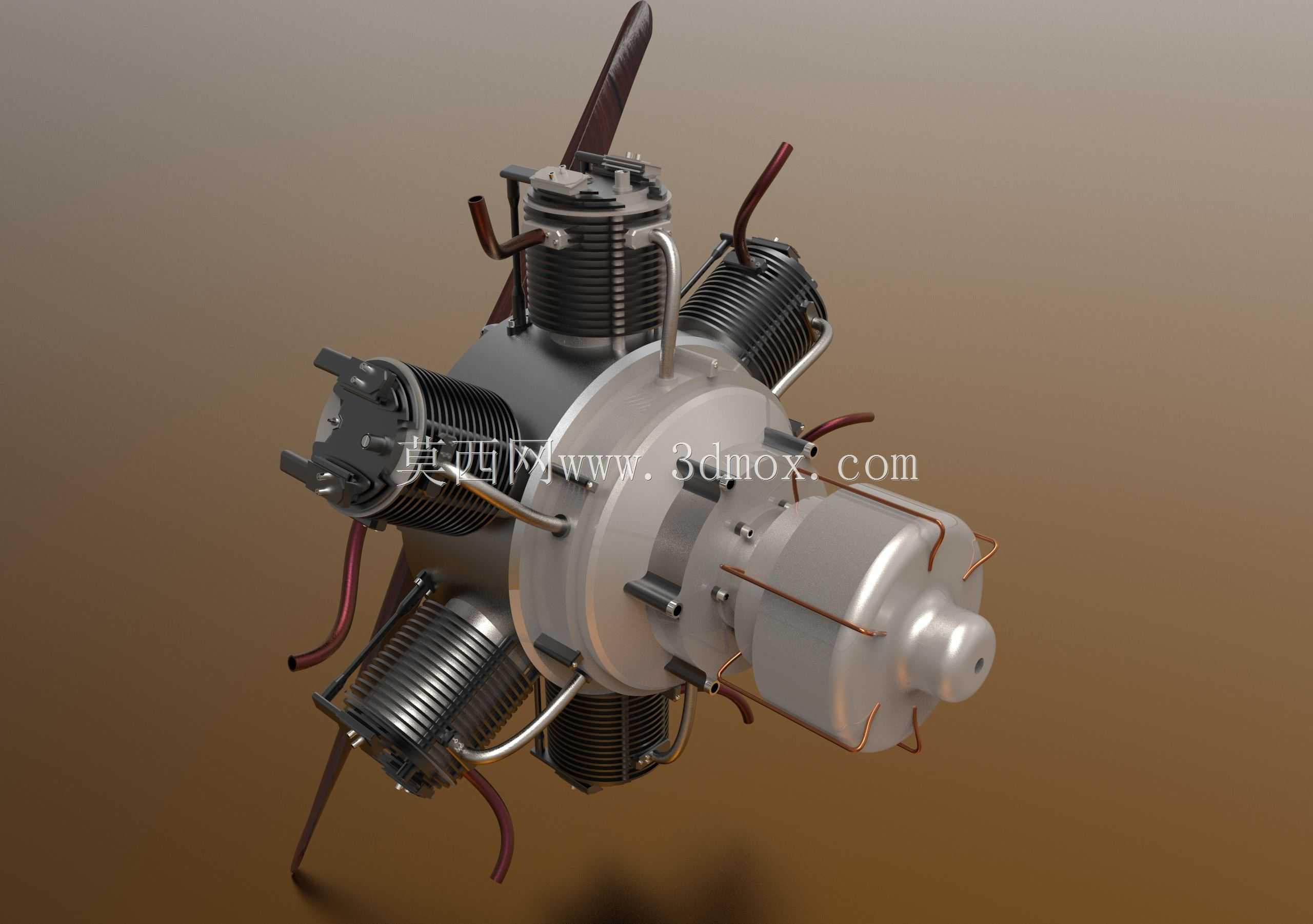

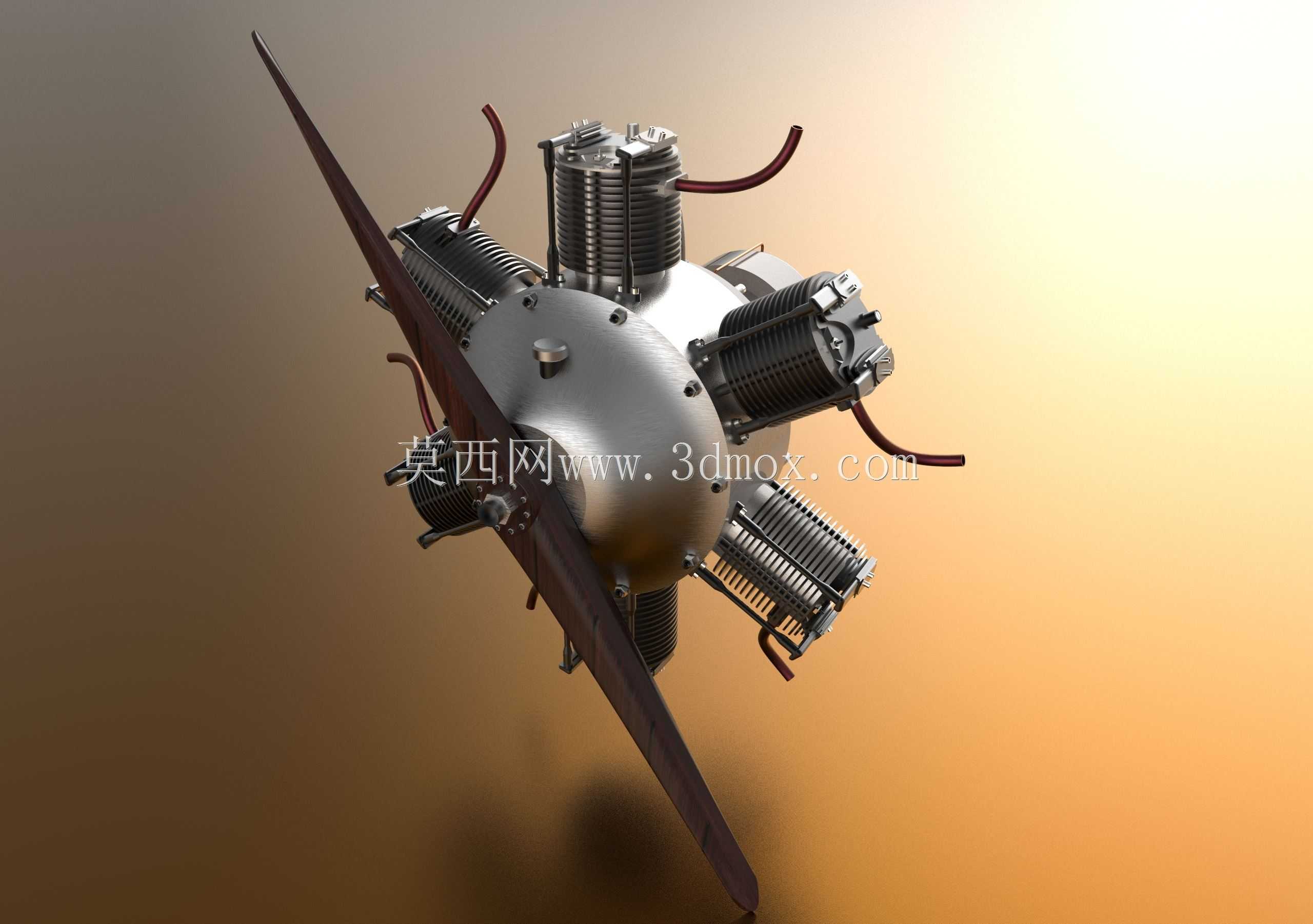

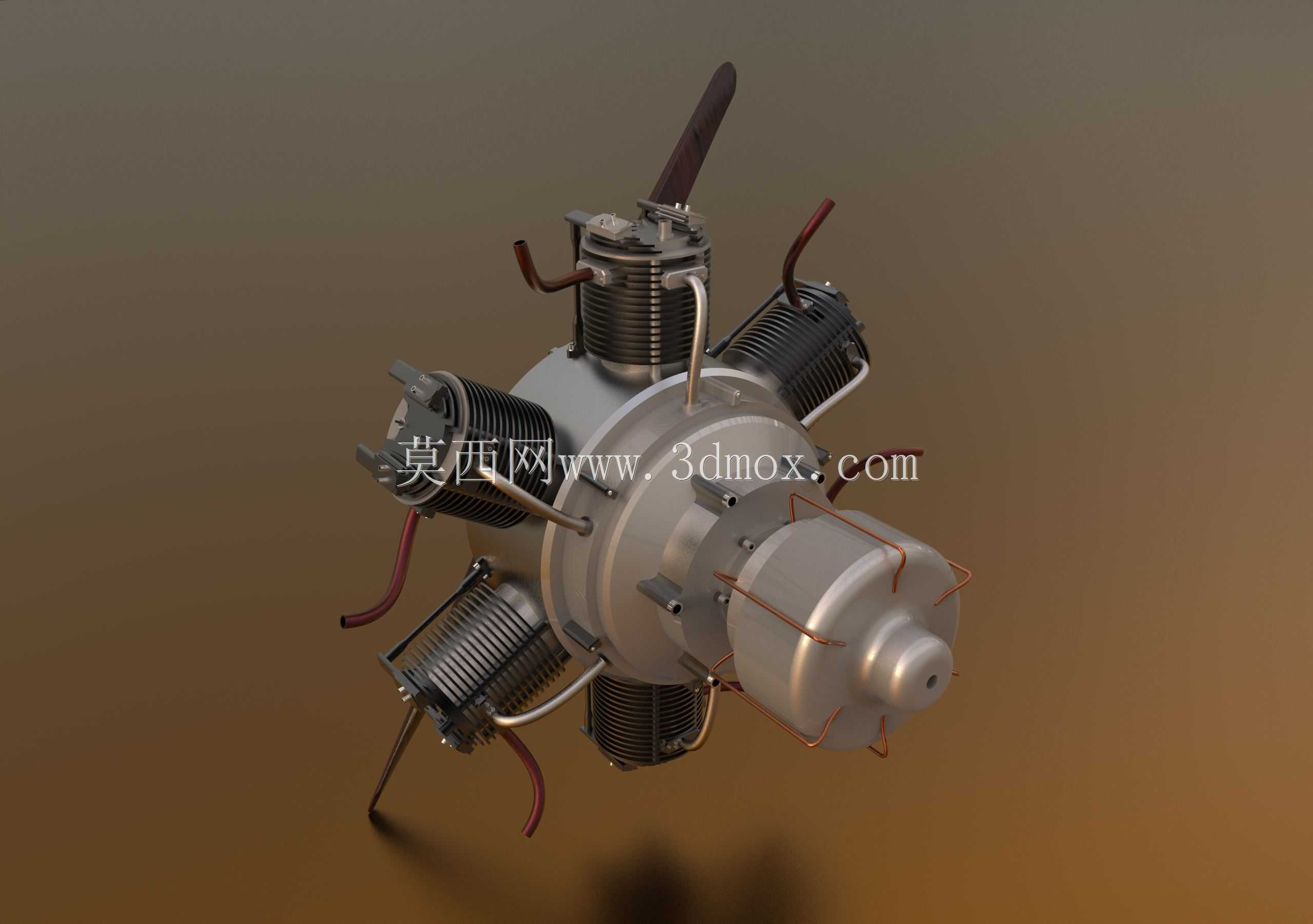

六缸星型排布航空活塞动力装置结构

　　这类六缸径向排布的活塞动力装置，最早大量应用在轻型通航飞机、早期螺旋桨战斗机上，凭借单曲轴短轴颈的布局优势，相比同排量直列发动机能大幅缩短动力段轴向长度，降低机头迎风阻力的同时，还能让整台动力装置的重量分布更靠近机身安装基准面，减少飞行过程中动力段的振动传导。从实际使用场景来看，除了航空领域，部分改装的高速竞速艇、小型固定翼无人机也会选用这类结构的动力单元，核心原因是其风冷散热结构不需要额外布置复杂的水冷管路，在缺乏地面维护保障的外场作业环境下，故障排查和日常维护的难度远低于水冷发动机。

　　从功能特性上拆解，六缸沿曲轴中心呈星型均匀排布的结构，让每个做功冲程的点火间隔更均匀，曲轴每旋转120度就有一个气缸进入做功行程，相比四缸直列机的动力输出平顺性有明显提升，不需要额外加装大质量的平衡轴就能抵消大部分一阶往复惯性力。每个气缸独立的散热鳍片结构，配合螺旋桨旋转带来的迎面气流，就能覆盖从怠速到满功率输出的全工况散热需求，省去了水泵、散热水箱、冷却液管路等一系列附属部件，整台动力装置的功重比可以做到1.2kW/kg以上，这在对重量极其敏感的航空应用场景里是核心优势。

　　设计思路上，这类径向发动机的曲轴采用单曲柄销结构，六个气缸的连杆全部铰接在同一个曲柄销上，其中一根主连杆直接与曲柄销配合，其余五根副连杆通过铰接销固定在主连杆的大端凸缘上，这种结构能最大限度压缩曲轴的轴向尺寸，整台动力装置的核心机匣部分轴向长度仅为同排量直列六缸发动机的三分之一。机匣采用分体式铝合金铸造结构，前机匣集成了凸轮轴传动机构和磁电机安装座，后机匣预留了与飞机防火墙连接的安装法兰，法兰上的12个M10安装孔沿圆周均匀分布，安装面的平面度公差控制在0.05mm以内，保证连接密封性的同时，能承受满功率输出时的最大扭矩反作用力。

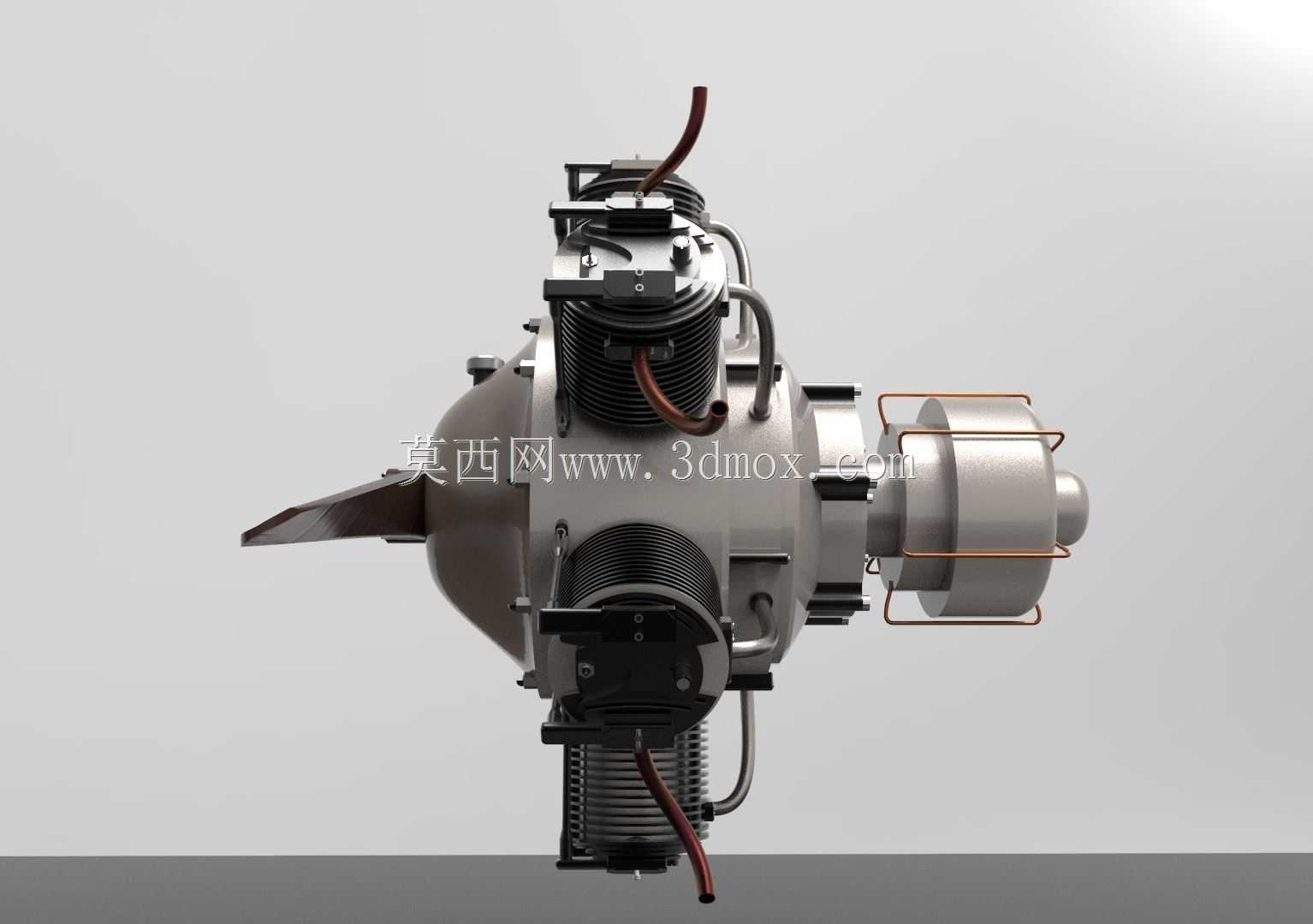

　　外形尺寸与安装边界方面，整台动力装置含前端螺旋桨安装座的最大直径为980mm，从后安装法兰到螺旋桨桨毂前端面的总长度为720mm，干重控制在185kg以内，安装时需要在防火墙与后机匣法兰之间预留15mm的隔热垫安装空间，避免气缸工作时的高温传导到机身舱内。气缸的中心线全部交汇于曲轴回转中心，每个气缸的安装定位止口与机匣配合的同轴度公差为0.02mm，保证活塞往复运动时不会出现偏磨。燃油管路与点火线束沿机匣外部的走线槽布置，避开气缸散热鳍片的迎风面，不会阻挡散热气流的通过，磁电机的安装位置位于后机匣上部，距离高温排气管路的最小间隙大于30mm，避免长期高温烘烤导致点火线路老化。

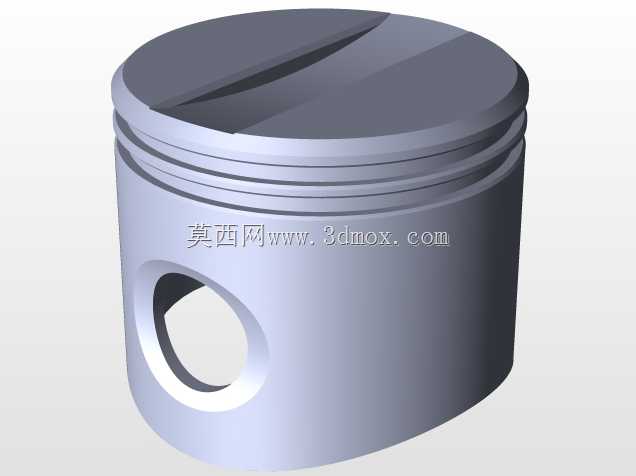

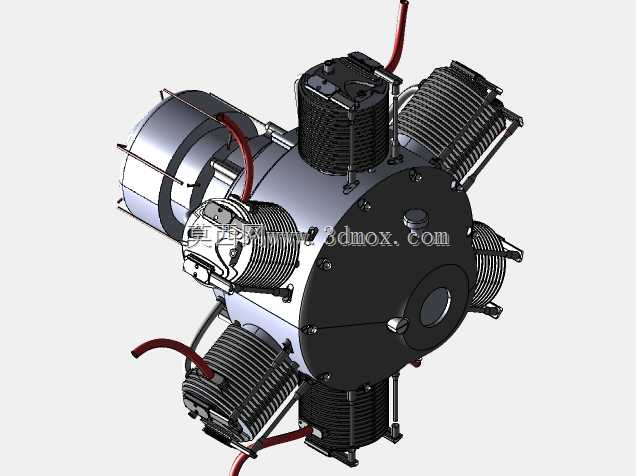

　　在实际三维建模过程中，这类结构的建模难点集中在连杆组的运动干涉检查上，因为六根连杆共用一个曲柄销，在曲轴旋转的全行程内，需要逐一验证每根连杆与相邻气缸壁、相邻连杆之间的最小间隙，尤其是在活塞到达上止点位置时，副连杆的摆动角度最大，这一位置的间隙必须控制在1.5mm以上，避免高速运转时出现运动干涉。气缸散热鳍片的建模需要兼顾散热面积和结构强度，鳍片厚度1.2mm，鳍片间距4mm，每片鳍片的根部做R0.8mm的圆角过渡，避免应力集中导致振动开裂。螺旋桨安装座采用锥面配合定位，锥度为1:10，配合面的接触面积要求不小于85%，保证大扭矩输出时不会出现相对滑移。

　　从设备选型的角度看，这类径向六缸发动机适合起飞重量在1.2吨到2吨之间的轻型固定翼飞机，起飞功率可以达到220kW，巡航状态下的燃油消耗率为280g/kW·h，在2000米海拔高度下，功率衰减不超过12%，能够满足多数通航作业飞行的动力需求。日常维护时，只需要定期检查气缸散热鳍片是否有积尘堵塞、火花塞间隙是否在0.7-0.8mm范围内、连杆铰接销的润滑脂是否充足即可，不需要像水冷发动机那样定期更换冷却液、检查管路密封，外场维护的工时仅为同功率水冷发动机的40%左右。
