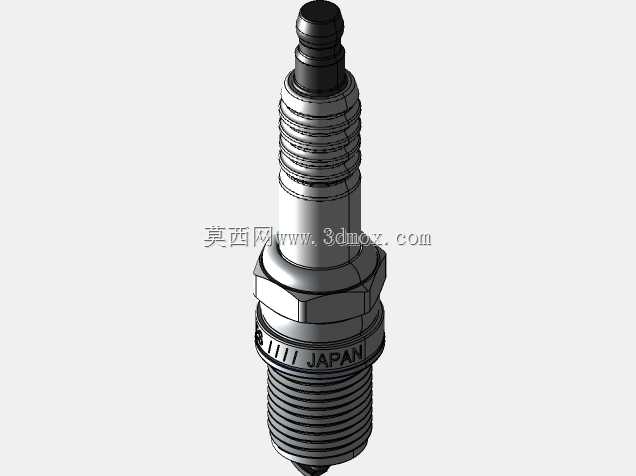

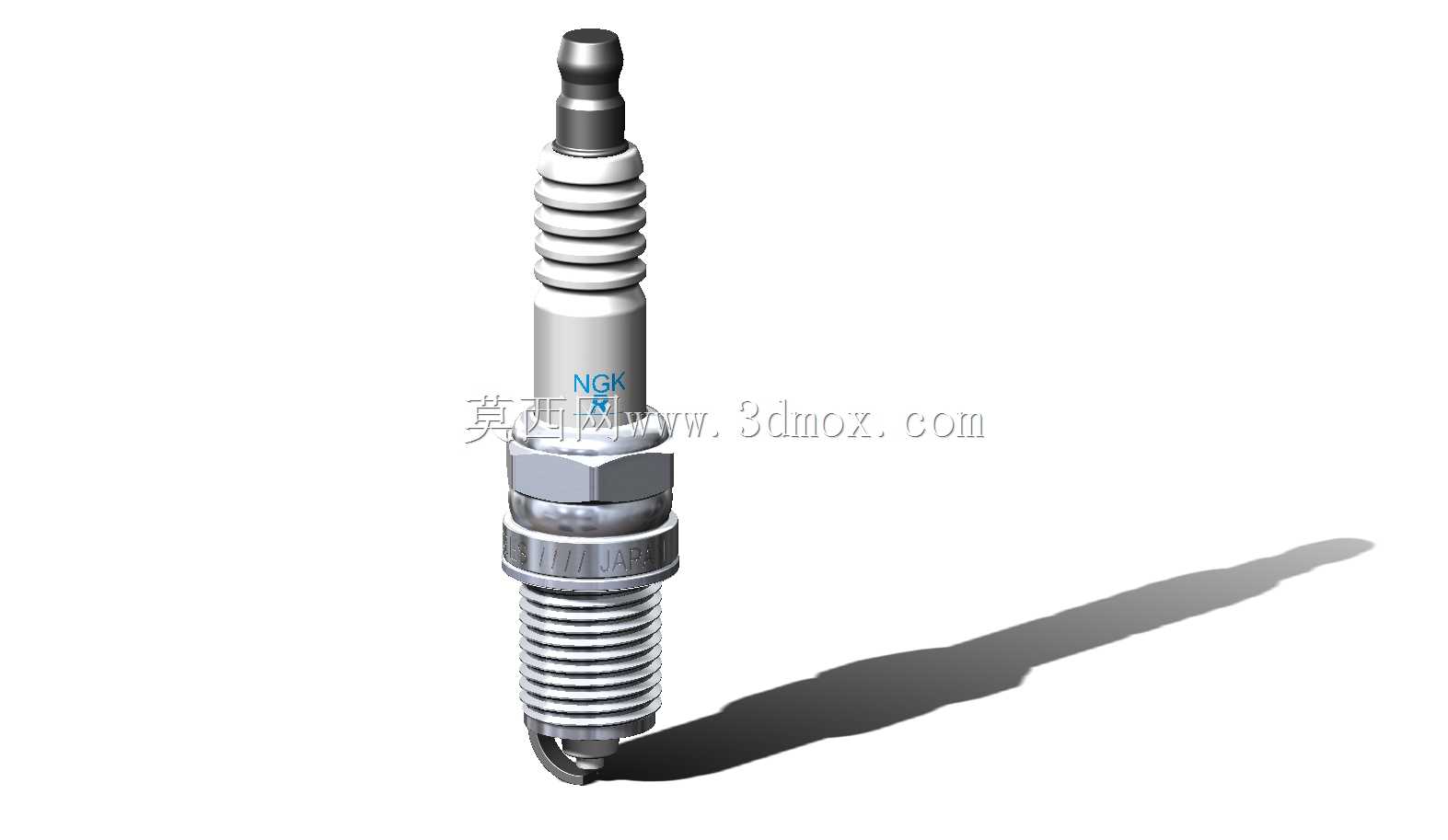

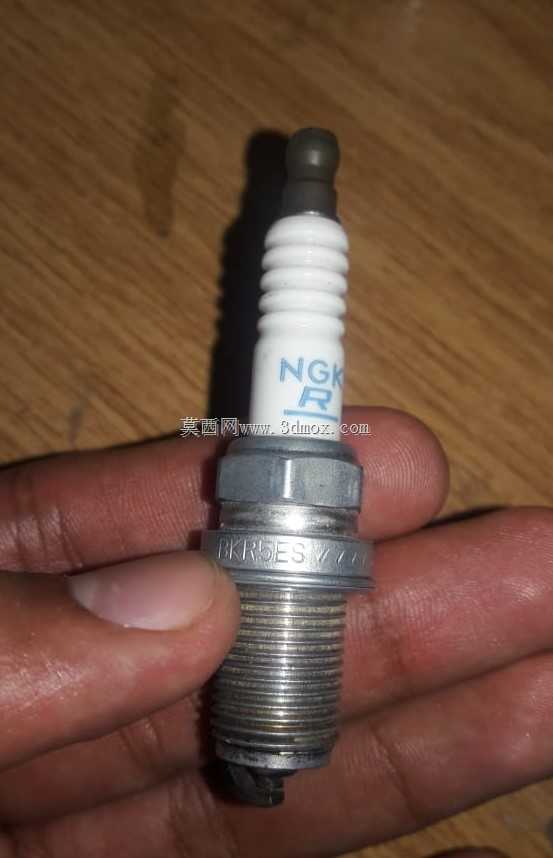

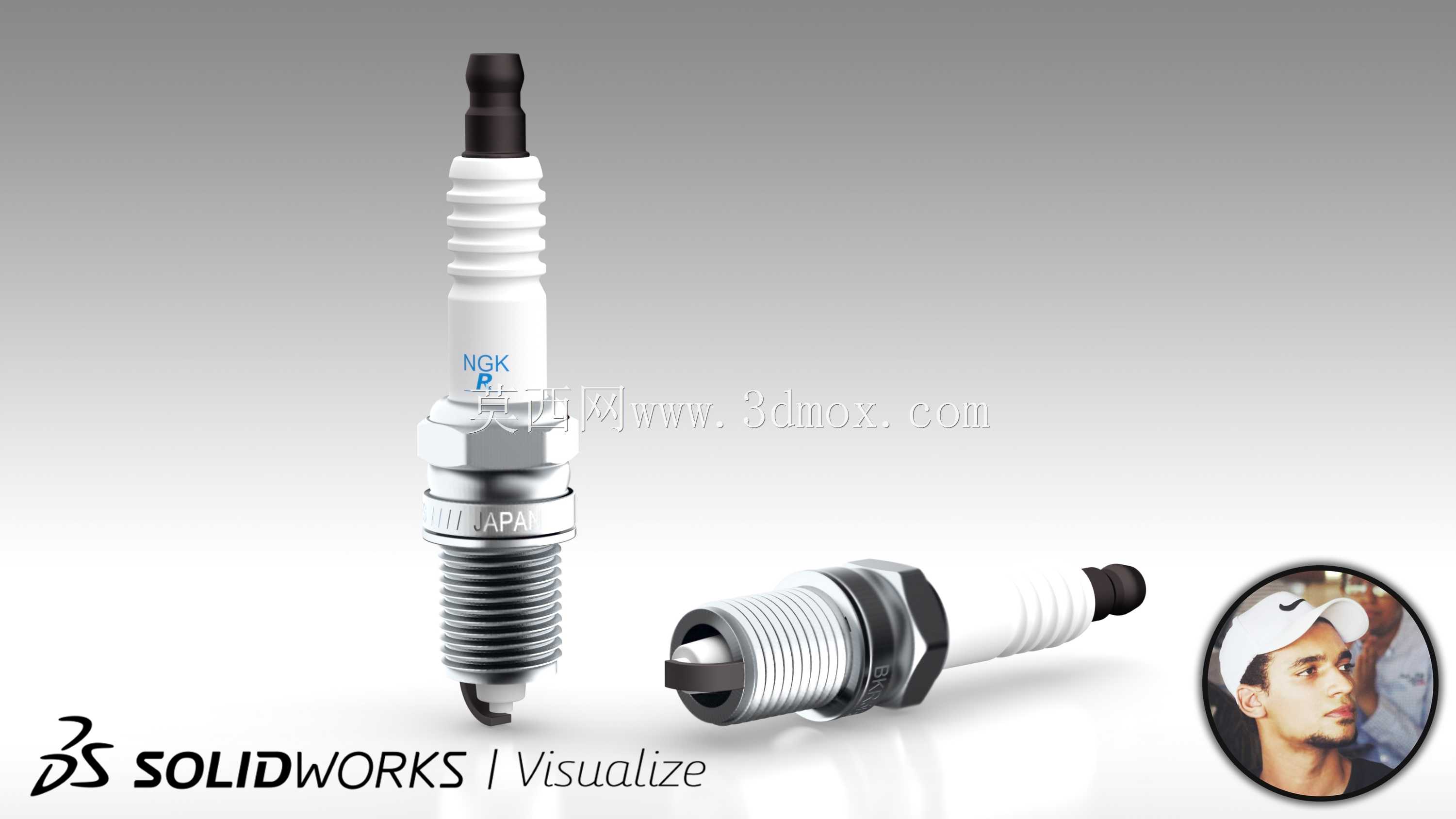

NGK BKR5ES型高精度火花塞结构还原

火花塞作为发动机点火系统的核心易损件，量产加工中陶瓷绝缘体与金属壳体的同轴度偏差，是导致高压漏电、电极烧蚀不均的核心诱因，过往逆向建模常忽略螺纹段与陶瓷段的过渡圆角公差，导致样件装机后出现密封失效、扭矩衰减的问题。金属壳体的滚花防滑段，建模时特意保留了0.12mm的齿形深度差，对应实际冲压加工中模具磨损后的尺寸浮动范围，避免装配时套筒打滑刮伤壳体表面。侧电极的折弯角度严格控制在92°±0.5°，而非理论直角，匹配量产时的折弯回弹量，保证中心电极与侧电极的间隙稳定在0.8mm的标准值，不会因建模的理想化直角导致装机后点火间隙偏移。陶瓷绝缘体的多段棱纹结构，并非单纯的防滑设计，每道棱纹的高度差控制在0.3mm，既增加爬电距离提升绝缘性能，也适配自动化装配线的定位卡槽，避免上料时出现卡料歪斜。密封垫圈的截面做了微弧处理，对应实际铜质垫圈受压后的形变余量，建模时预留0.08mm的压缩间隙，模拟拧紧后垫圈的塑性变形状态，不会出现装配干涉的报错。接线螺母的内螺纹做了收尾段的退刀槽结构，还原实际车削加工的工艺特征，避免装配时尾部端子拧入不到位导致的接触不良。金属壳体的螺纹段特意还原了M14×1.25标准螺纹的牙型角偏差，对应量产时搓丝工艺的微小公差，而非理论完美牙型，保证拧入气缸盖时的扭矩曲线与真实零件一致。陶瓷表面的釉质层做了微粗糙度处理，渲染时能还原高温烧结后的温润质感，不会出现过于光滑的塑料感，金属壳体的镀锌层也做了哑光与亮面的分区，对应壳体不同区域的电镀工艺差异，靠近螺纹段的镀锌层偏哑光，避免反光干扰装配时的视觉对位。
