2.54mm螺距线对板角度连接器系列

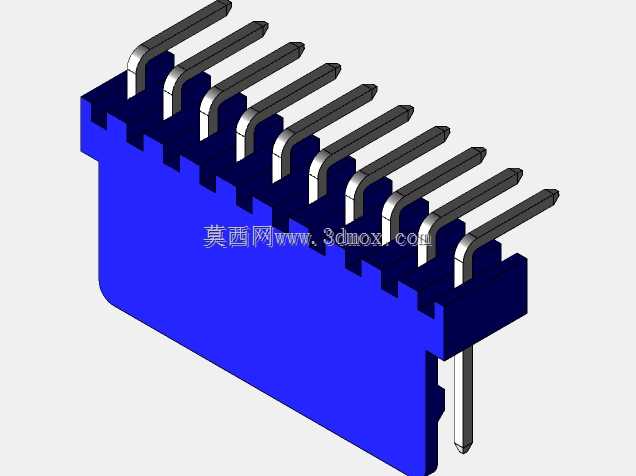

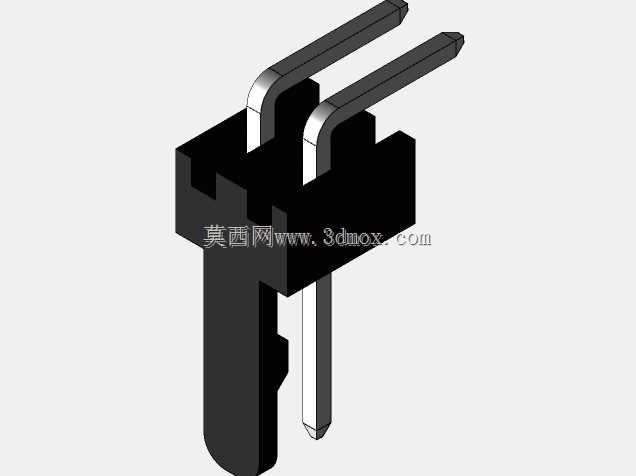

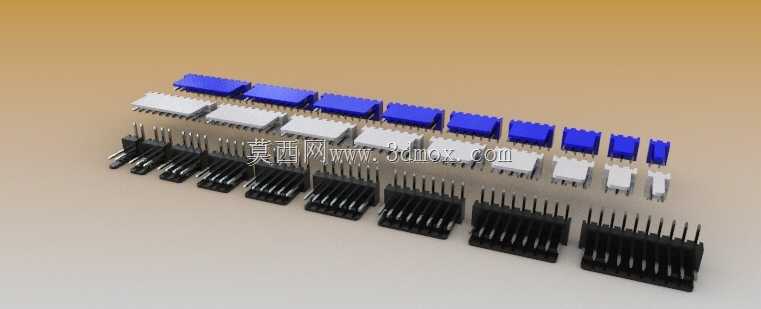

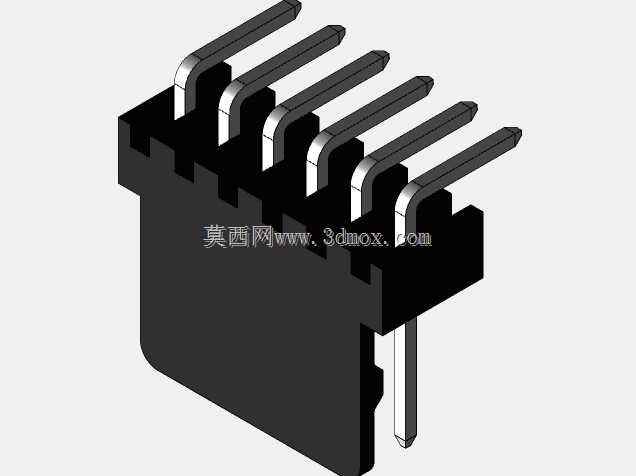

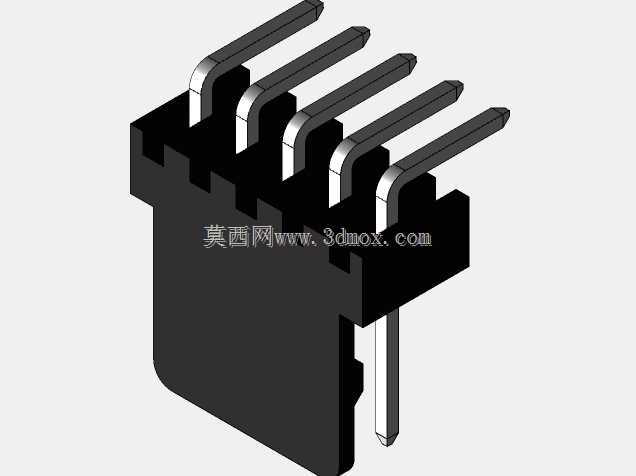

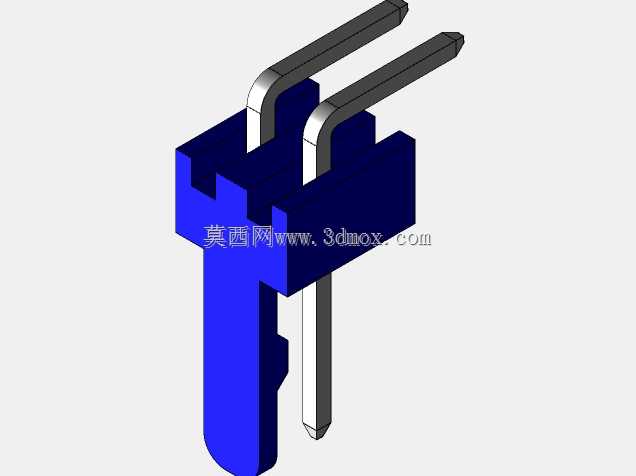

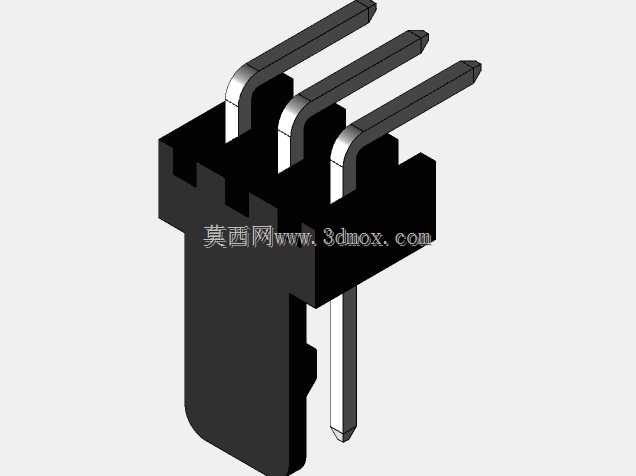

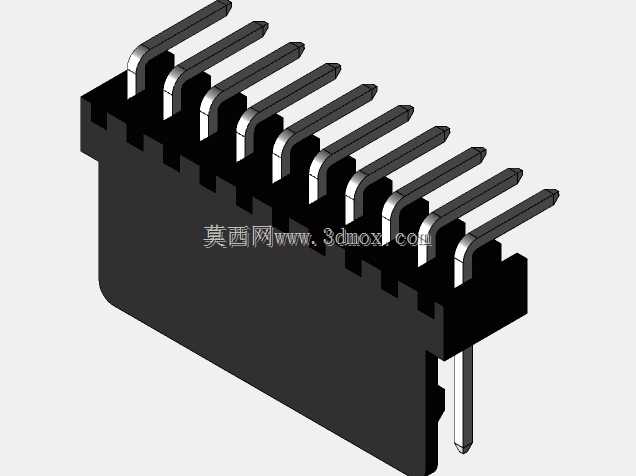

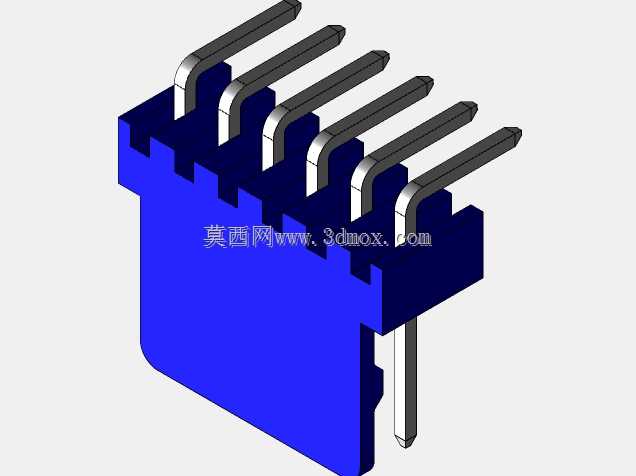

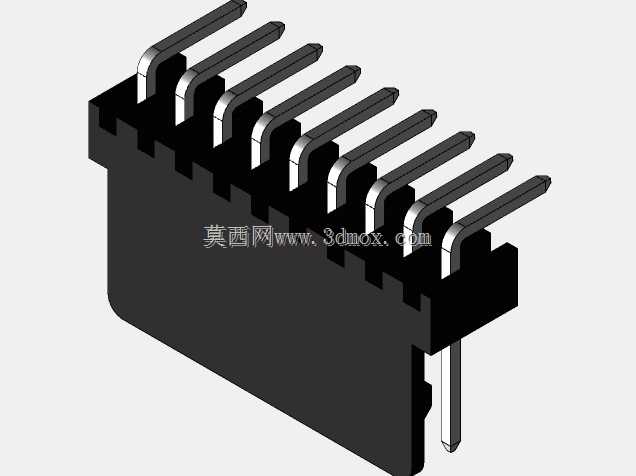

通孔连接器在PCB板端装配时，插脚与焊盘的对位偏差是批量生产中最容易触发虚焊、连锡的核心痛点，常规直插连接器的塑壳定位柱与板孔间隙若控制不当，过波峰焊时塑壳受热偏移会直接拉偏插脚位置，后续返修成本远超物料本身价值。这款角度型线对板连接器的塑壳底部做了微凸的定位筋，筋高0.3mm，刚好能卡入PCB板上预冲的定位缺口，过炉时哪怕塑壳受热产生0.1mm以内的形变，定位筋也能把插脚的偏移量锁在焊盘可接受的公差范围内，不会出现插脚滑出焊盘的情况。插脚的折弯角度做了1.5°的预偏设计，不是完全垂直于塑壳底面，插入PCB后插脚会有微小的向外张力，既能抵消焊锡冷却收缩带来的拉应力，也能让插脚和焊盘的接触面积比垂直插脚大12%左右，抗振动疲劳的性能提升明显。不同pin数的连接器塑壳侧边做了统一的拼接卡扣，2pin到10pin的型号可以并排拼接成任意pin数的组合，不用单独开模定制多pin数的特殊规格，小批量打样时能快速凑出需要的接口数量，拼接处的缝隙控制在0.05mm以内，过炉时不会有焊锡从缝隙渗入塑壳内部。塑壳的配色做了黑、蓝、白三种区分，不是单纯的外观差异，黑色款用的是耐温260℃的PA9T材质，适合无铅波峰焊的高温工况，蓝色款用的是加纤20%的PA66，抗弯折强度更高，适合需要频繁插拔线束的场景，白色款用的是阻燃等级V0的PC材质，适合对防火要求高的消费电子主板。插脚的表面镀层做了差异化处理，接触端镀1μm金再镀2μm镍，焊接端镀3μm锡，既保证了和线束端子接触时的低接触电阻，也让焊接端的焊锡浸润性更好，不会出现插脚不吃锡的问题。塑壳内部的端子固定槽做了倒刺结构，端子压入后倒刺会咬入塑壳内壁，哪怕线束受到50N的轴向拉力，端子也不会从塑壳里脱出，比普通直槽固定的抗拉力强一倍以上。
