手动法兰式液压截止阀结构设计

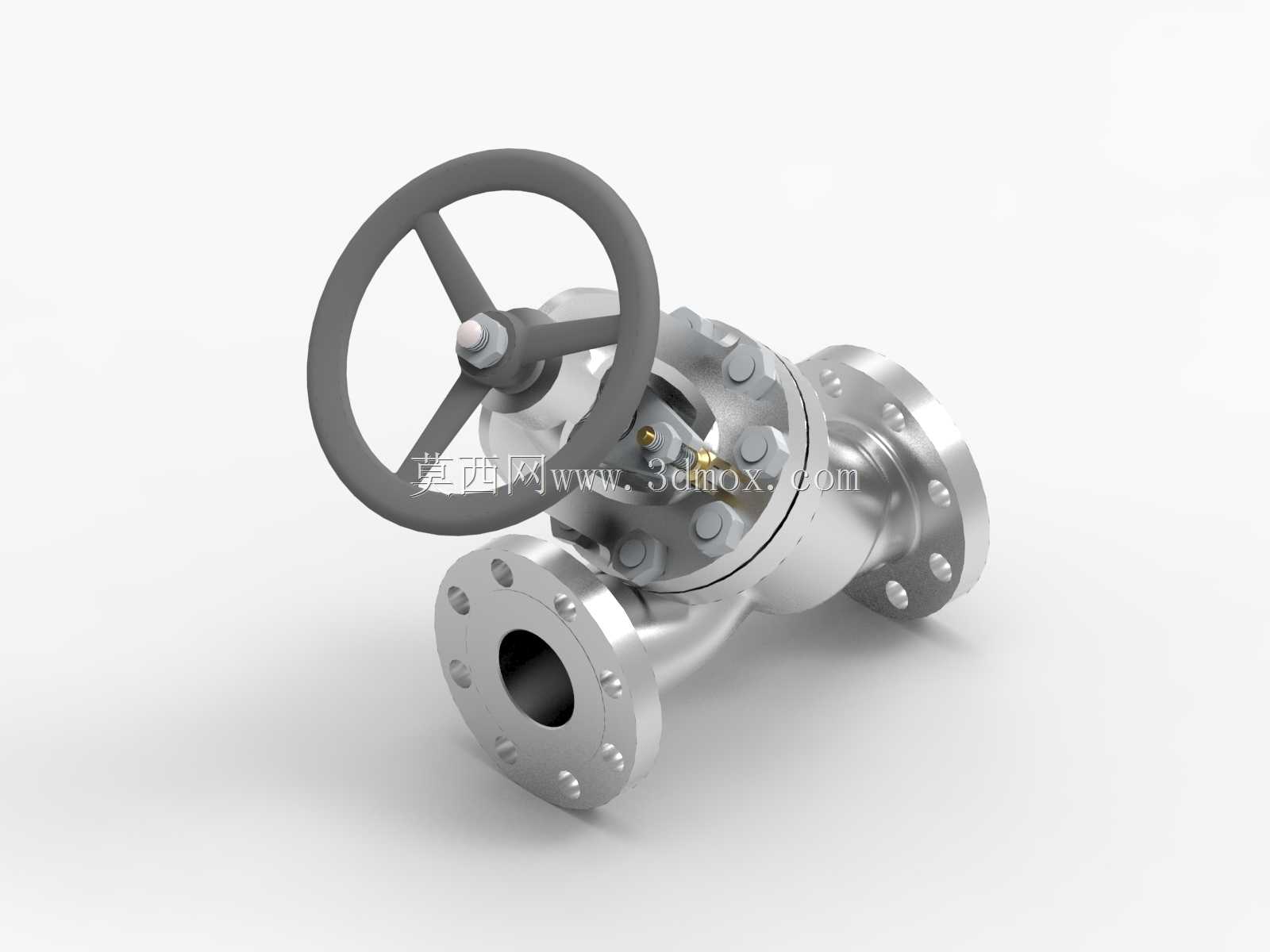

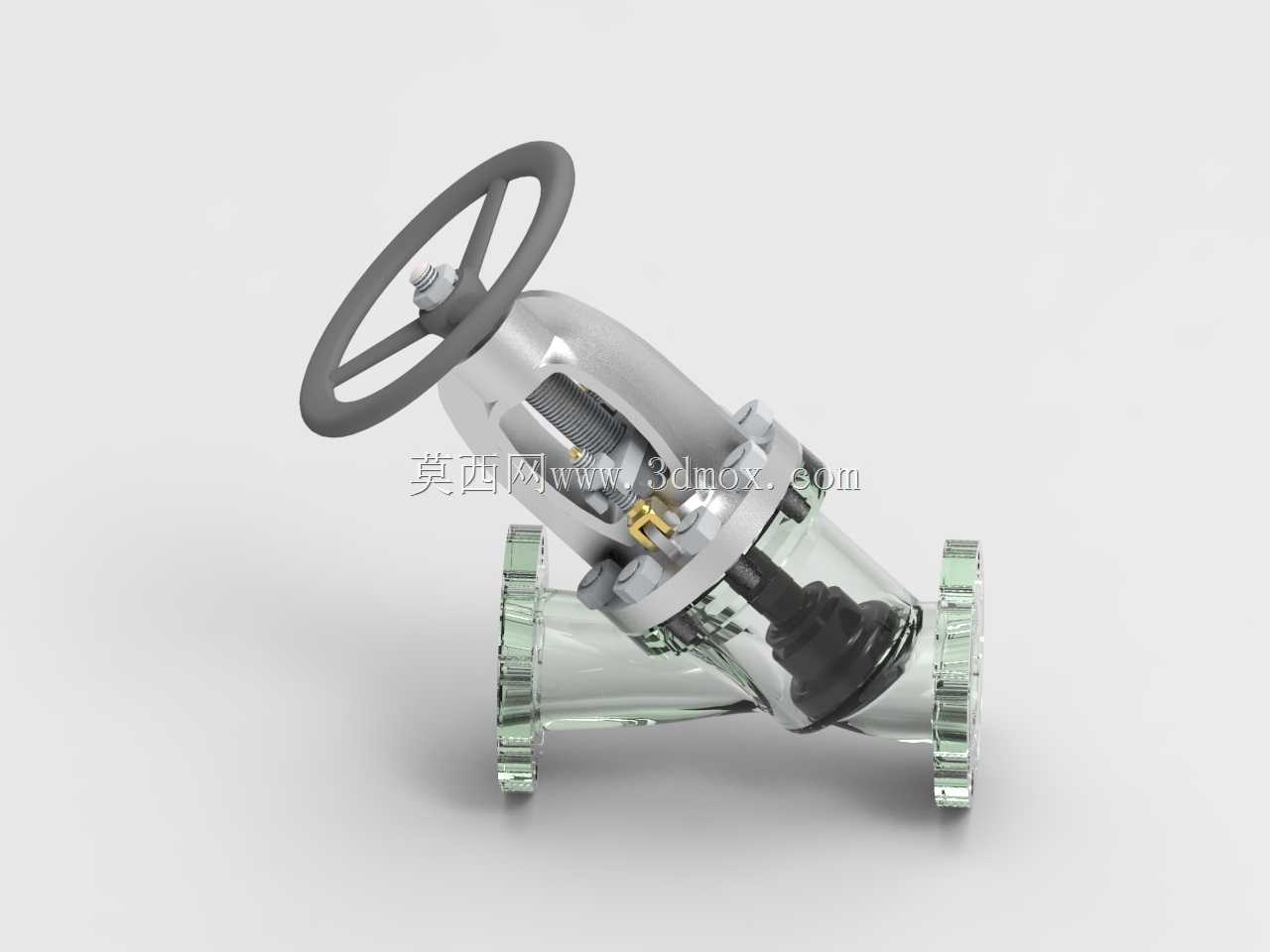

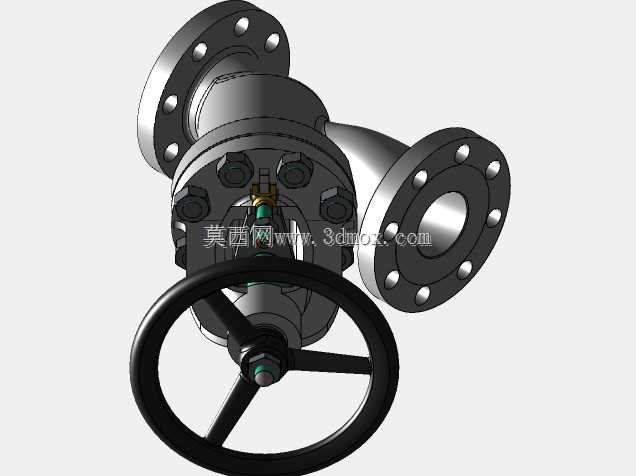

管路现场检修时最常碰到的痛点，就是手轮操作力矩过大导致阀杆受力偏斜，长期带压启闭会让密封面出现不均匀磨损，这款手动液压阀的结构设计刚好针对性解决了这类现场隐患。阀盖与阀体的法兰对接面做了止口定位结构，不是单纯靠螺栓拉力对齐，装配时止口先嵌入配合槽，能抵消螺栓预紧时的侧向偏移，哪怕现场安装工人对角拧螺栓的顺序不标准，也不会出现阀杆与阀座同轴度超差的问题。手轮与阀杆的连接部位做了方榫加防松顶丝的双重固定，不像常规阀门只用平键传递扭矩，带压状态下频繁启闭也不会出现手轮空转打滑的情况，手轮轮缘做了圆弧过渡的握持面，冬季戴劳保手套操作也不会卡滞打滑。阀体流道做了渐扩式过渡设计，不是直角转弯的生硬结构，介质流经时的压损能降低近三成，同时减少流道内壁的紊流冲刷，长期输送带微小杂质的液压油也不容易出现局部冲蚀凹坑。中法兰的密封垫片槽做了梯形限位结构，垫片嵌入后不会在介质压力波动时出现移位挤出，哪怕系统出现短时压力峰值，密封面也能保持稳定的比压，不会出现外漏隐患。阀杆的密封填料腔预留了足够的填料压紧余量，现场不用拆解阀盖就能在线补充填料，不用排空管路介质就能完成密封维护，大幅降低检修停机时间。两端连接法兰的螺栓孔做了锪平处理，现场配装螺栓时螺母能完全贴合法兰面，不会因为铸件表面的凹凸不平导致螺栓预紧力不足，法兰背面的加强筋顺着流道应力走向排布，承压时不会出现局部应力集中导致的法兰变形。
