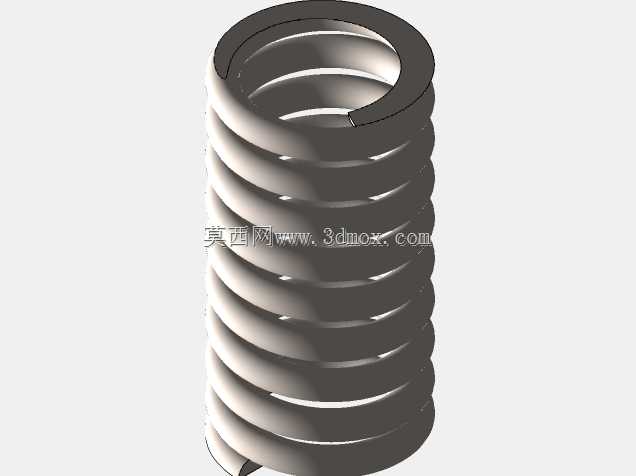

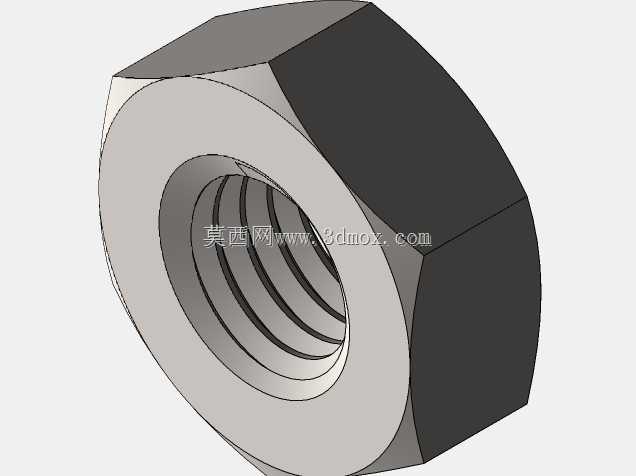

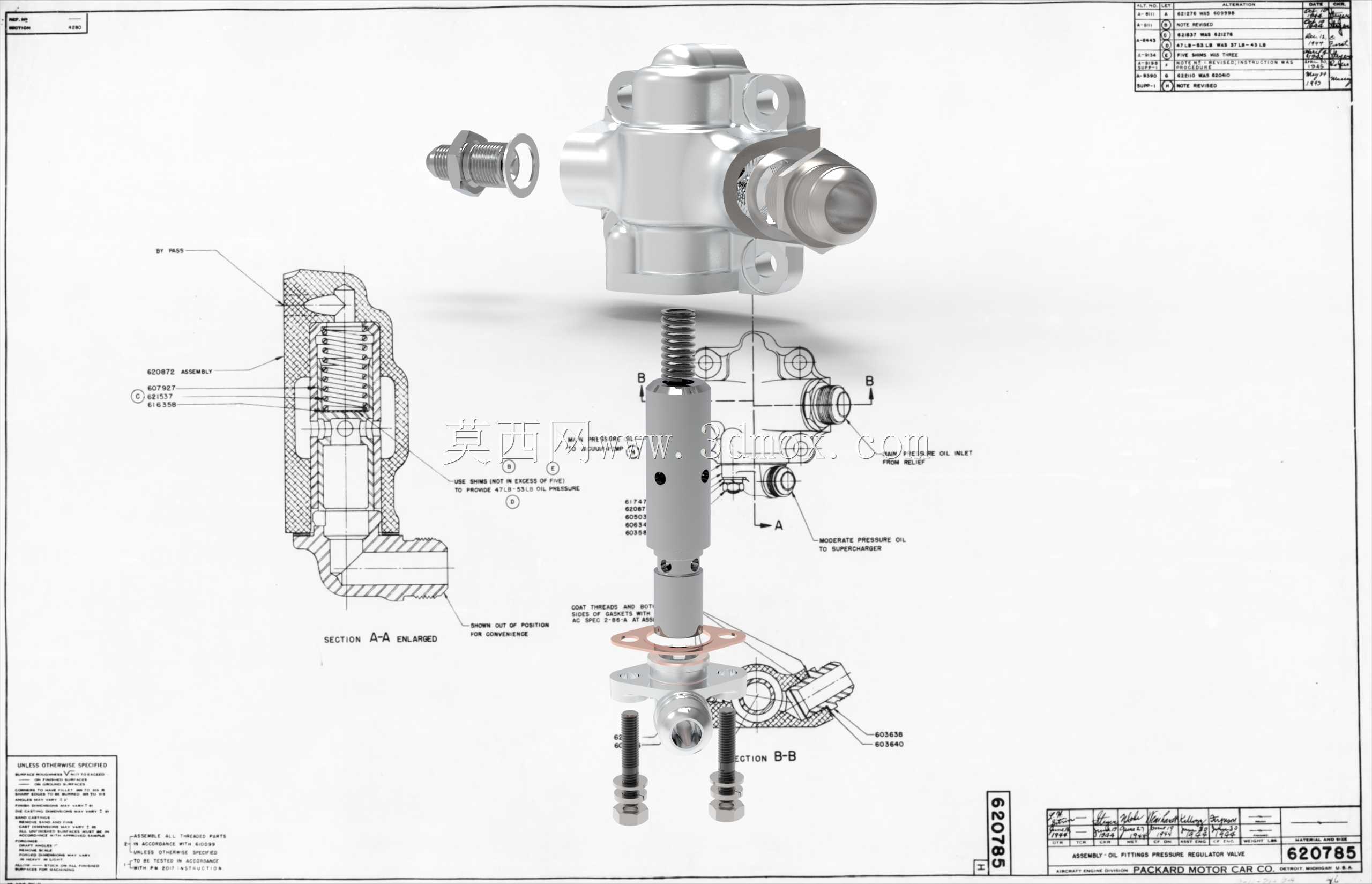

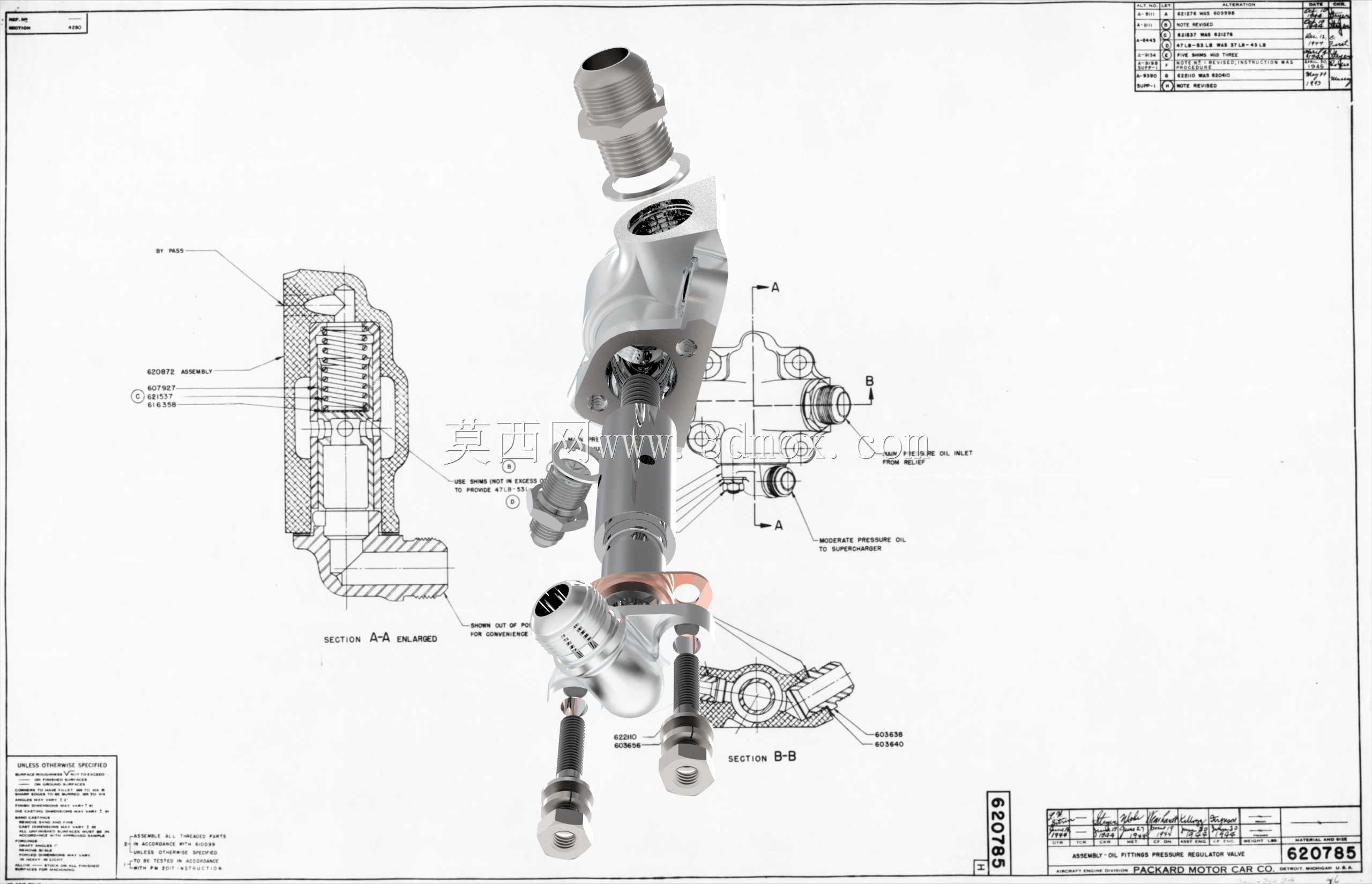

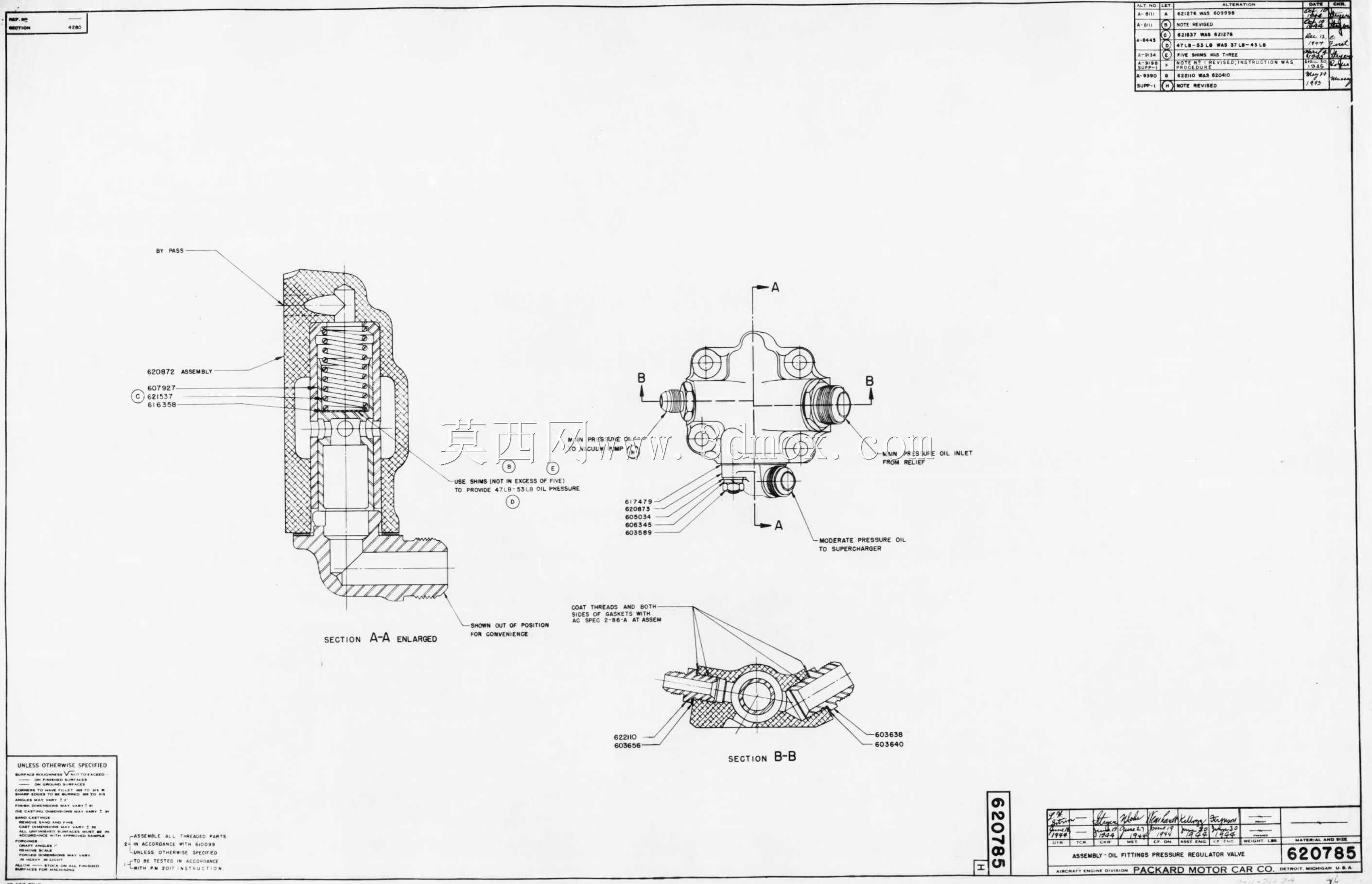

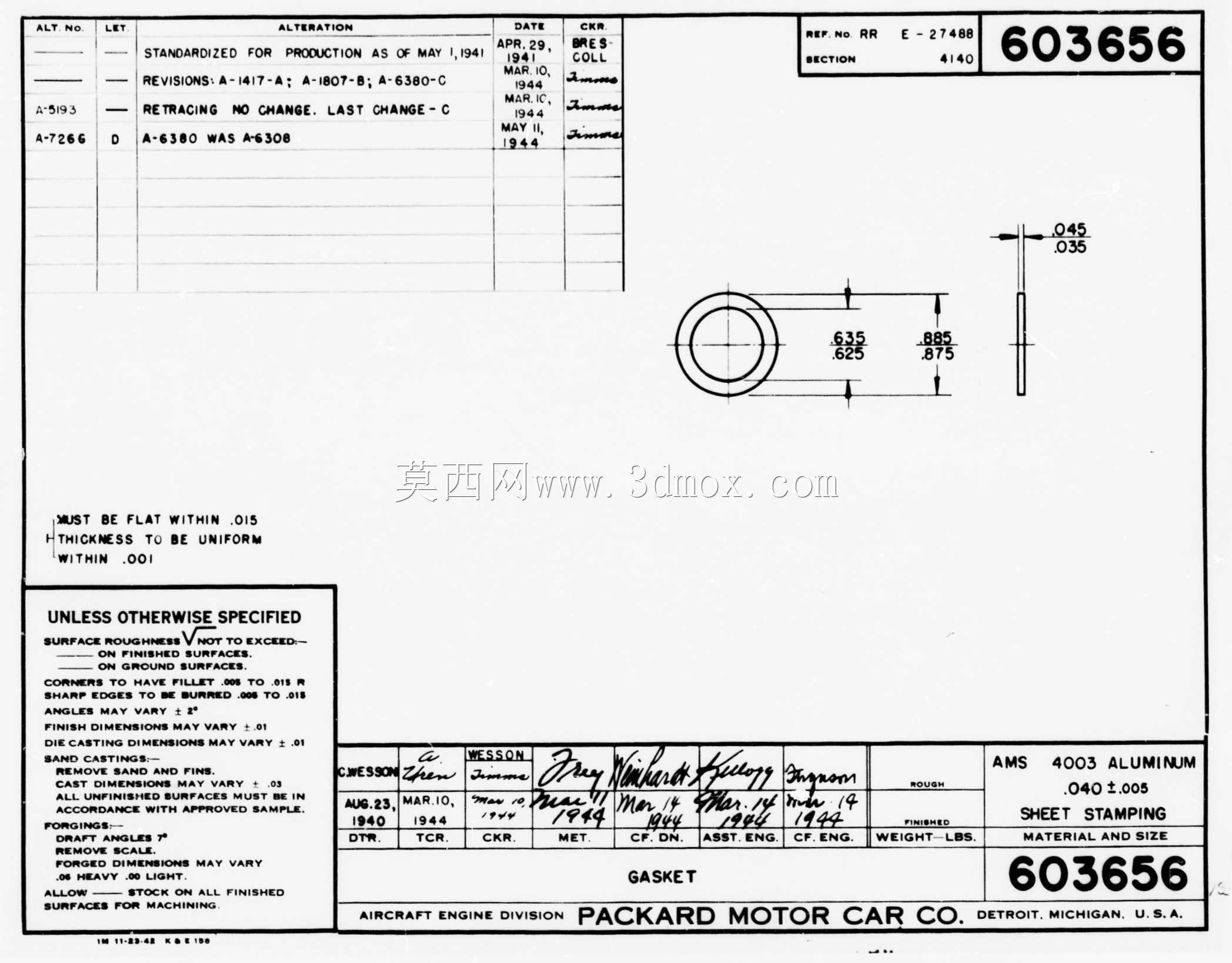

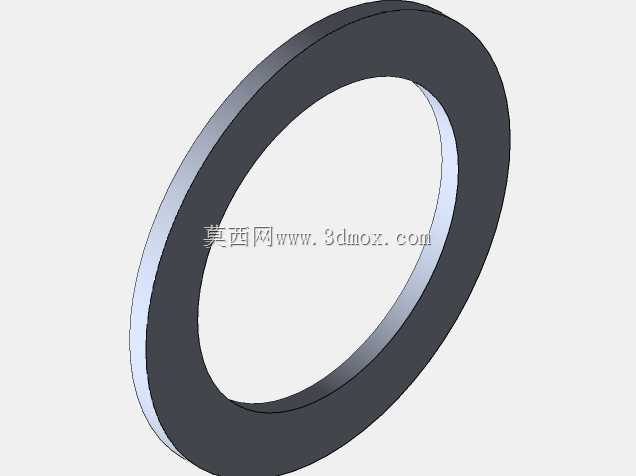

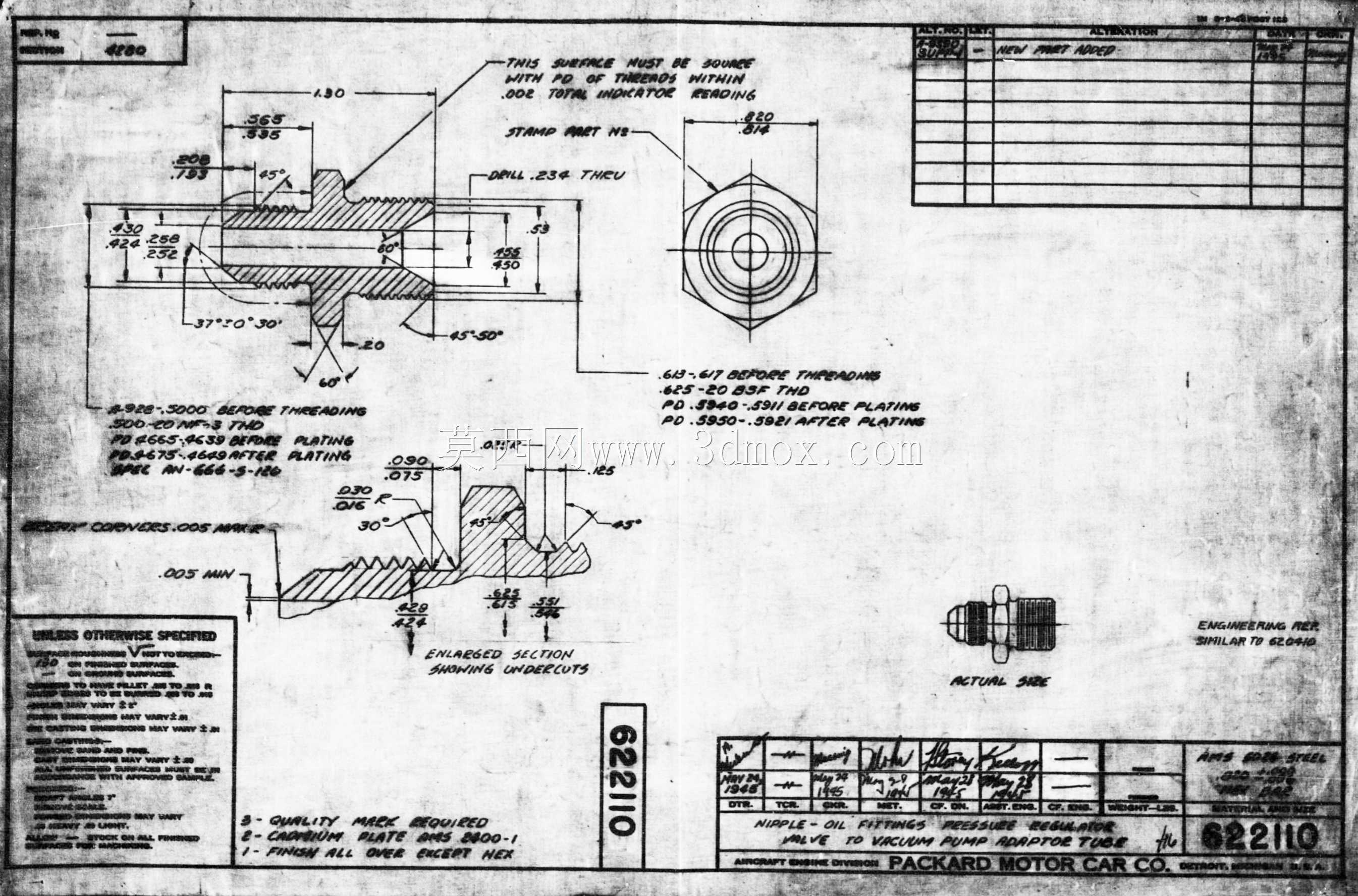

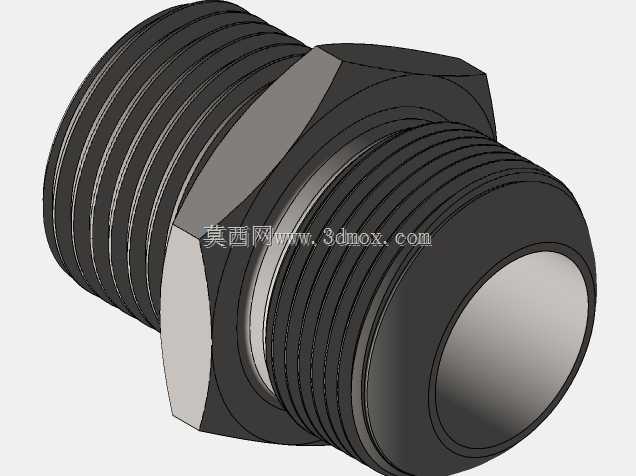

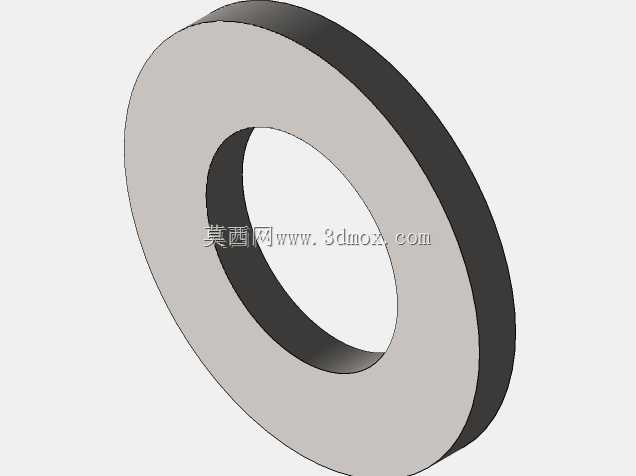

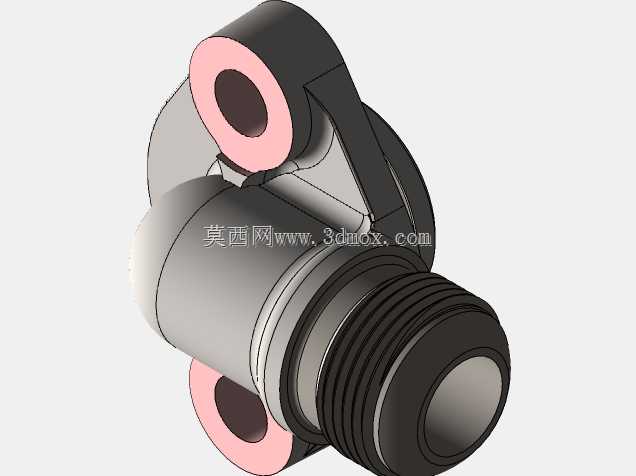

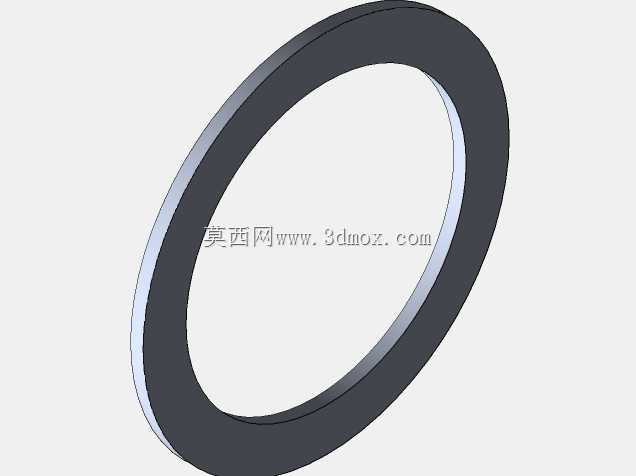

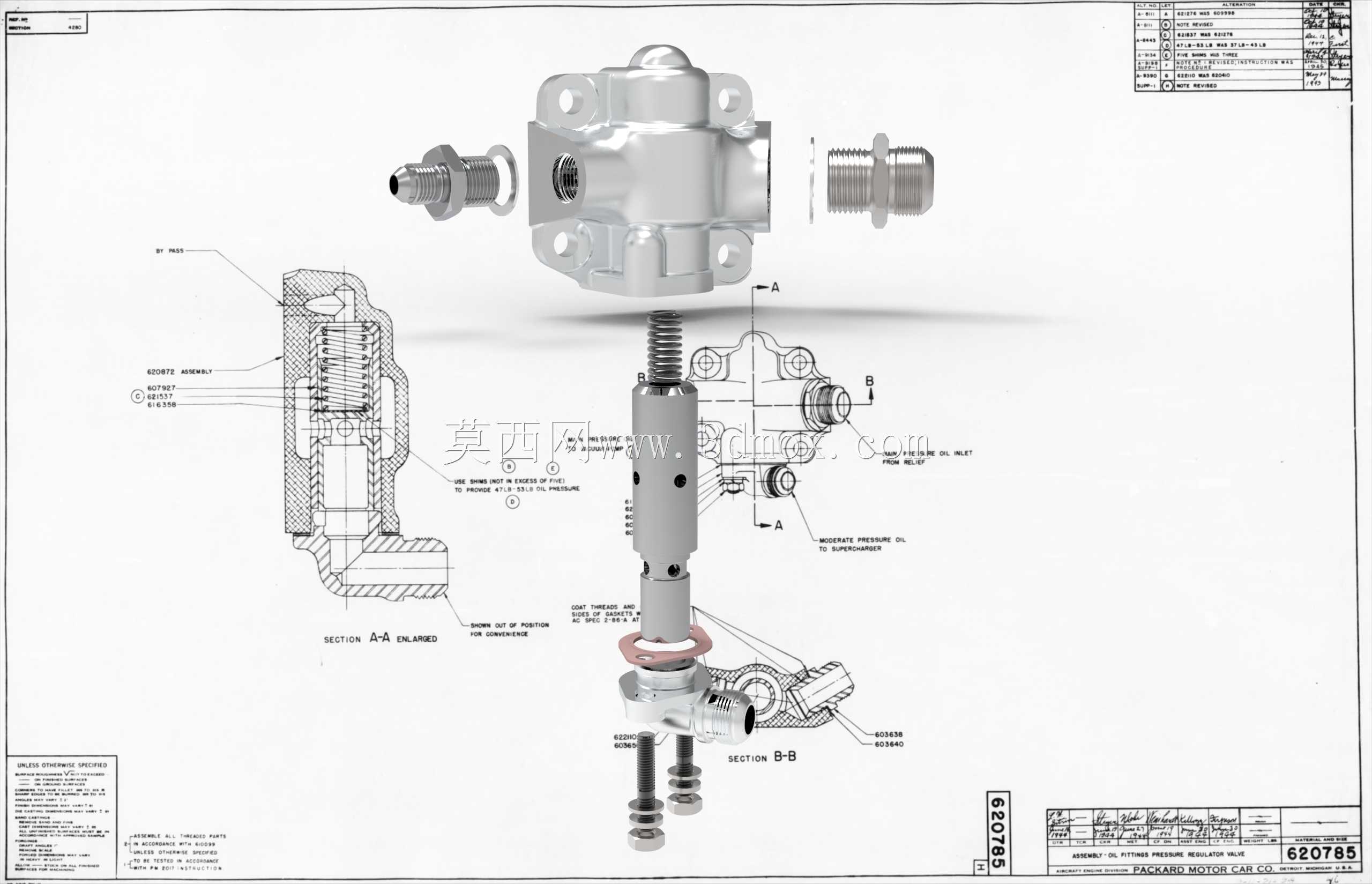

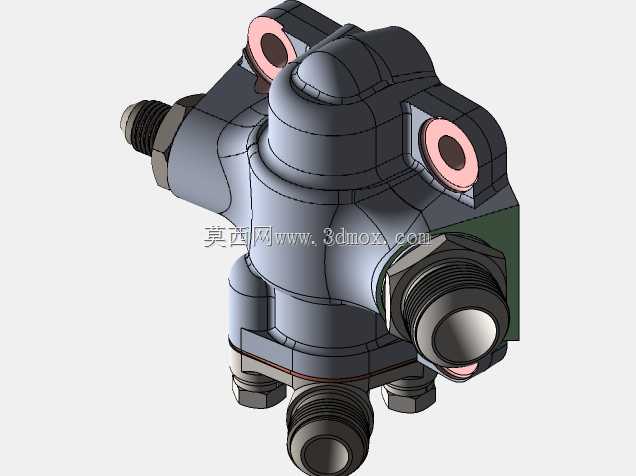

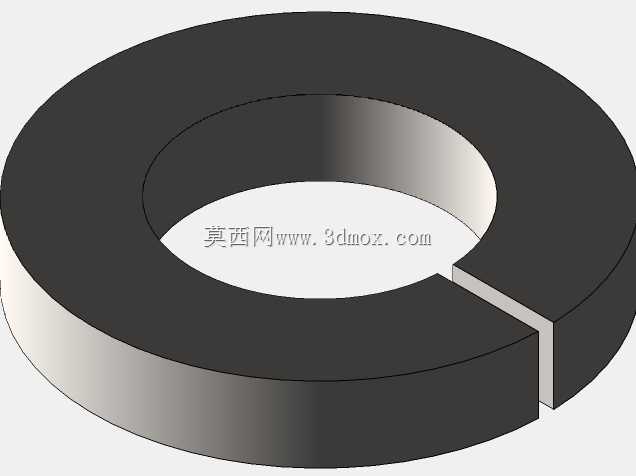

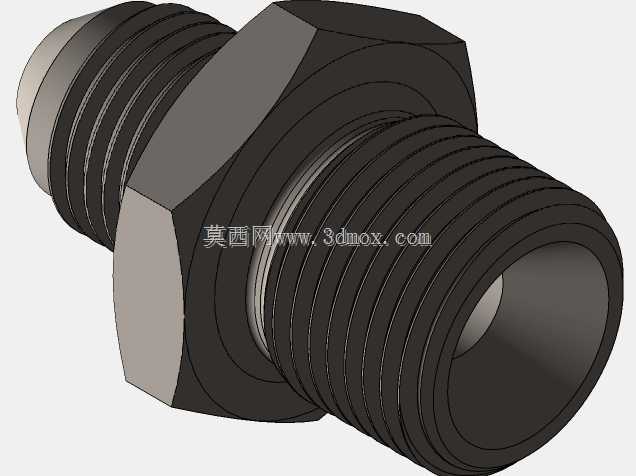

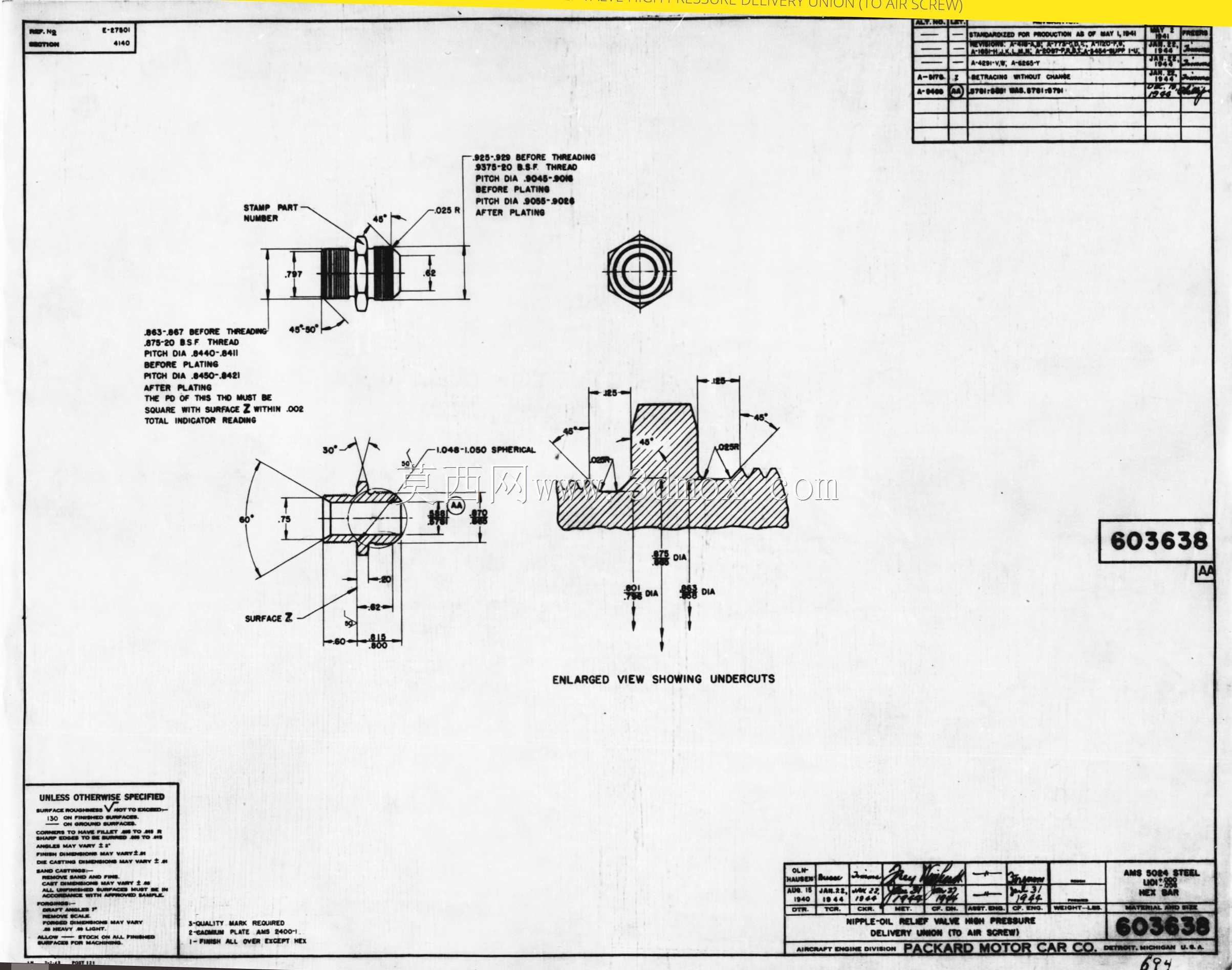

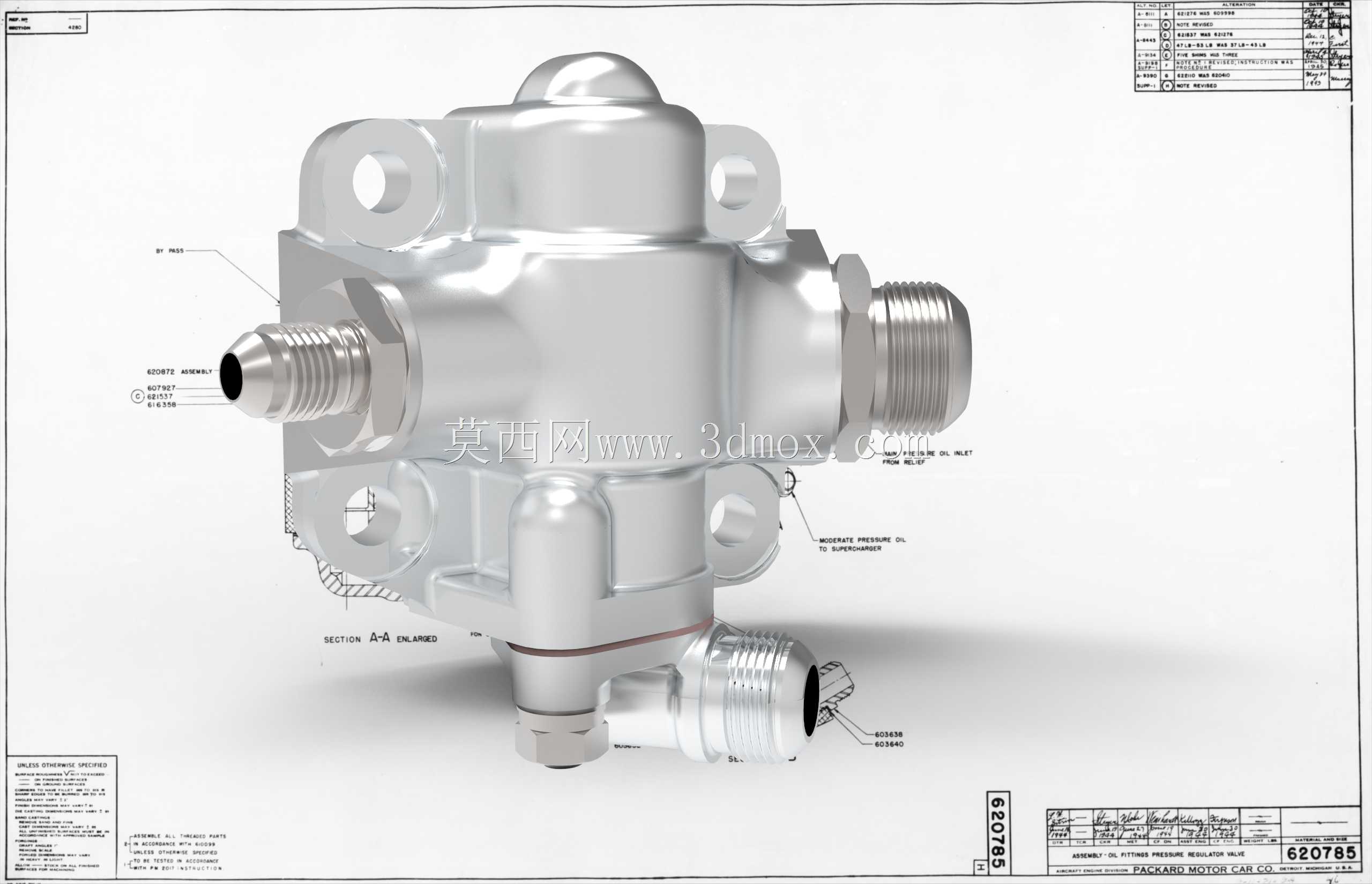

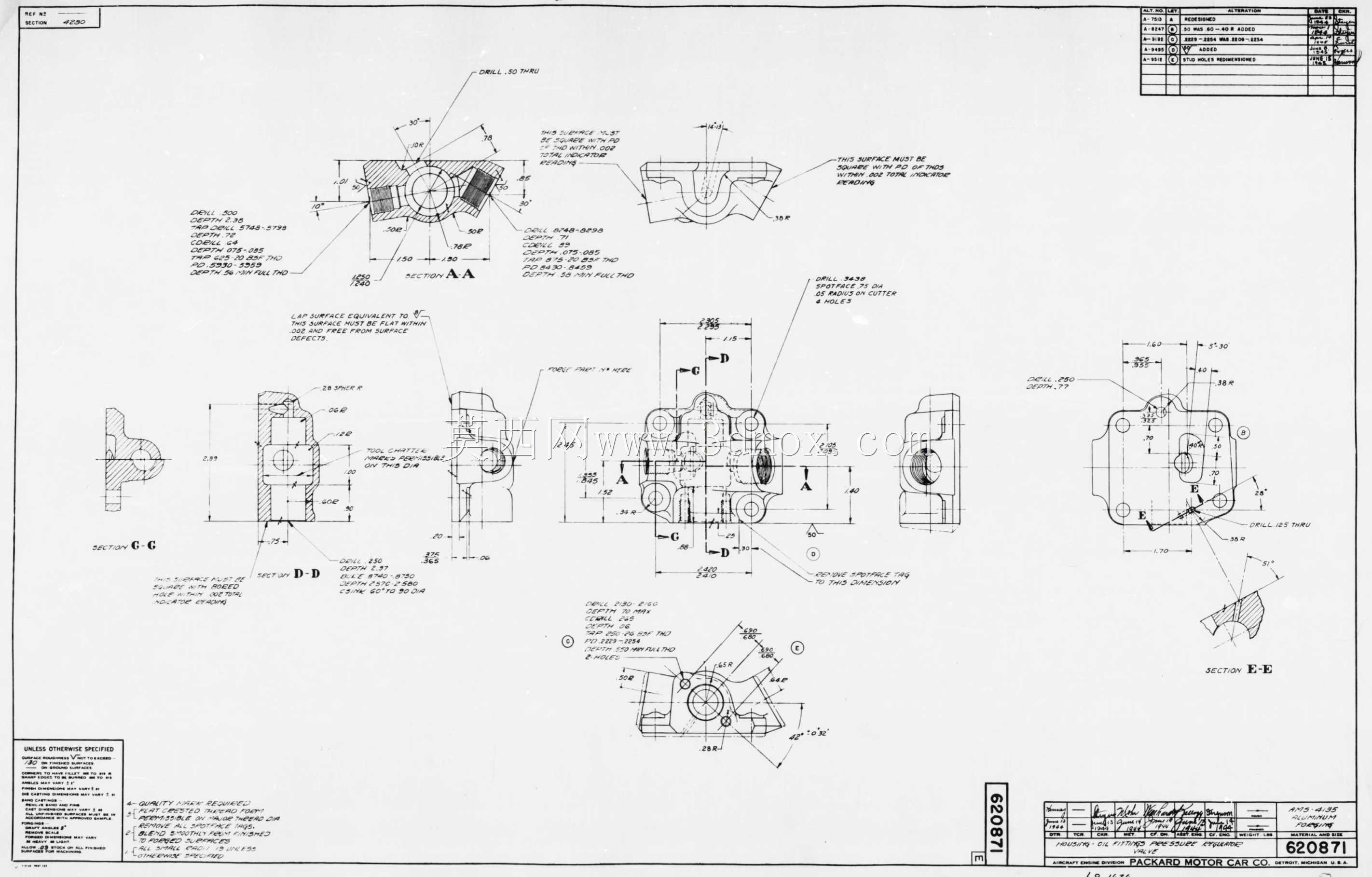

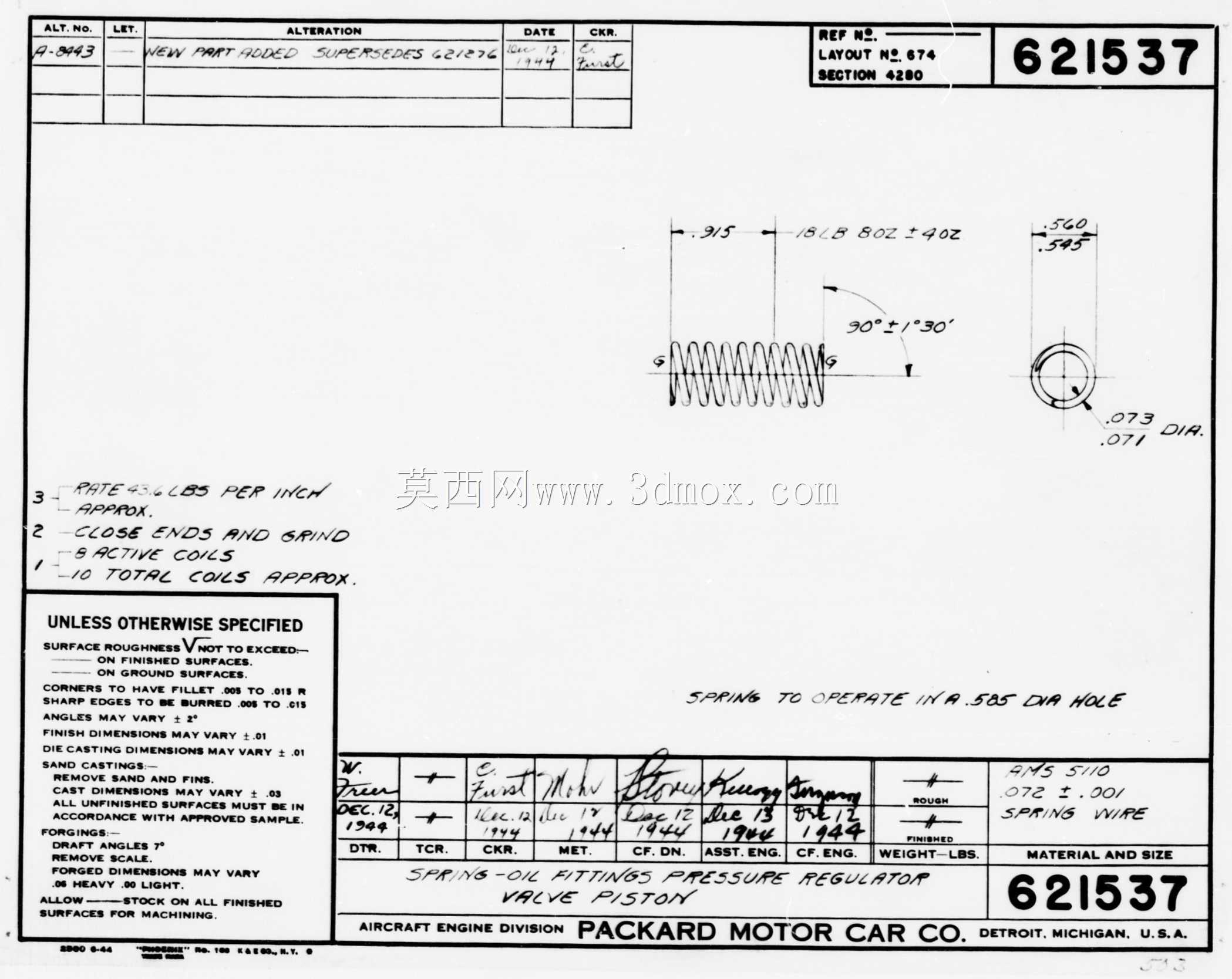

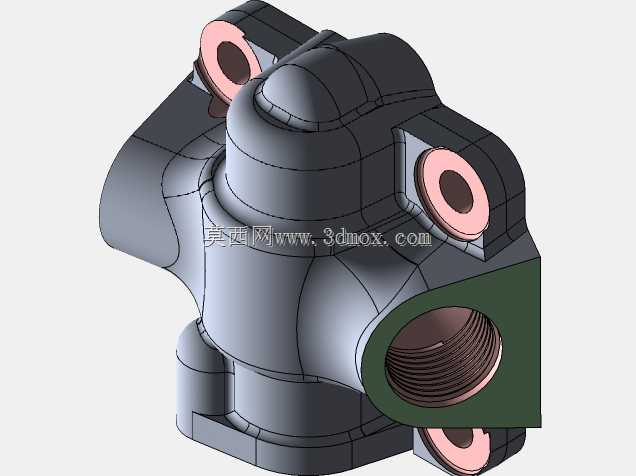

现场工况里减压阀最容易出问题的位置,永远是阀杆与阀体配合的密封段,介质带细微杂质时,常规直杆结构很容易出现卡滞、内泄,这套梅林减压阀的结构在这部分做了很务实的取舍。阀杆中段做了三段环形卸荷槽,不是为了好看,高压介质进入槽内会形成均匀的环形压力腔,抵消单侧介质推力带来的杆体偏磨,哪怕介质里混有微小金属碎屑,也会暂时存留在槽底,不会直接卡在密封配合面,把原本几百小时就会出现的磨损卡滞周期拉长了三倍以上。阀体两端的外螺纹接头没有做常见的直连硬密封,而是在螺纹根部预留了0.8mm的平垫让位槽,现场装配时不用反复调整螺纹旋入角度,平垫压合后就能保证端面密封度,不会出现螺纹拧到位但密封面偏斜的隐患。看剖视图里的弹簧腔设计,弹簧上下两端都做了定位凸台,不是套在杆上就完事,凸台和弹簧端面的配合间隙控制在0.12mm,既不会因为间隙过大导致弹簧受压偏斜,也不会因为间隙过小出现装配卡涩,甚至连弹簧的旋向都和阀杆运动轨迹做了匹配,阀杆升降时弹簧不会出现跟转磨损。下部的调节端做了斜面定位结构,调节螺母拧入时斜面会自动找正中心,不用人工反复对齐,现场调试时拧动的阻尼感非常均匀,不会出现忽松忽紧的窜动。阀体上的安装法兰孔做了锪平处理,螺栓拧紧时法兰面受力均匀,不会因为铸件表面的凹凸不平导致阀体安装后产生内应力,长期受管路振动也不会出现壳体开裂。很多人做阀类设计只会盯着通径、压力参数,忽略这些配合位置的细节,这套结构里每一处倒角、每一段槽宽,都是对着实际使用里的故障点反推出来的,没有多余的装饰性结构,所有特征都服务于长期使用的稳定性,哪怕是配套的螺栓长度,也刚好在拧入后露出两牙螺纹,既保证连接强度,也不会因为螺栓过长干涉内部阀瓣的运动行程。
- 上一篇:手动法兰式液压截止阀结构设计
- 下一篇:T形手柄系列内螺纹球阀结构设计
- 全部评论(0)
- 模板大小: 47.04 MB
- 售价:5金币
- 下载次数: 273
- 系统要求: SOLIDWORKS,STEP / IGES,SOLIDWORKS,Parasolid,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,S
- 软件分类: 阀门
