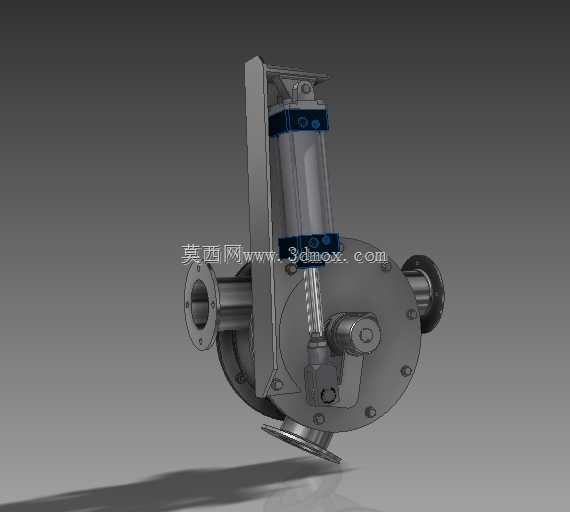

气动输送系统用双向分流换向装置

散装物料气力输送现场，传统翻板式分流阀常出现卡料、密封面磨损快的问题，这款双向分流阀在结构设计阶段就针对这些加工与使用痛点做了针对性优化。阀体上下法兰的同轴度公差控制在0.02mm以内，加工时采用一次装夹完成法兰端面与内流道的镗削工序，避免二次装夹带来的错位偏差，保证气缸驱动的阀芯转动时不会与阀体内壁发生剐蹭，减少运行过程中的卡滞风险。阀芯与阀体内壁的配合间隙经过反复校核，针对耐火浇注料这类磨琢性强的物料，间隙控制在0.15mm到0.2mm之间，既不会因为间隙过小导致物料颗粒挤入配合面造成磨损，也不会因为间隙过大出现串料、漏料的问题。气缸安装座与阀体的连接采用定位销+螺栓的组合固定方式，装配时先通过定位销保证气缸输出轴与阀芯转轴的同轴度，再锁紧固定螺栓，避免长期往复动作后连接位置出现偏移，导致阀芯转动不到位、分流方向偏差的问题。流道内壁做了圆弧过渡处理，没有直角突变结构，物料通过时不会出现积料死角，减少物料残留造成的交叉污染，也降低了物料对流道的冲刷磨损速度。侧面的检修快拆结构不用完全拆解阀体就能完成密封件的更换，日常维护时只需要松开侧边的快拆螺栓就能抽出阀芯组件，大幅缩短现场停机维护的时间。阀体连接法兰的螺栓孔采用跨中布置方式，和上下游输送管道连接时能更好地适配不同安装角度的管路，不用额外制作转接法兰。驱动气缸的行程经过精确匹配，阀芯转动到两个极限位置时都能刚好完全封堵对应流道，不会出现半开半关导致的物料流速紊乱、管道堵料的情况。所有外露的连接部件都做了防锈处理，适配车间多粉尘、高湿度的复杂工况，长期运行也不会出现螺栓锈死无法拆解的问题。
