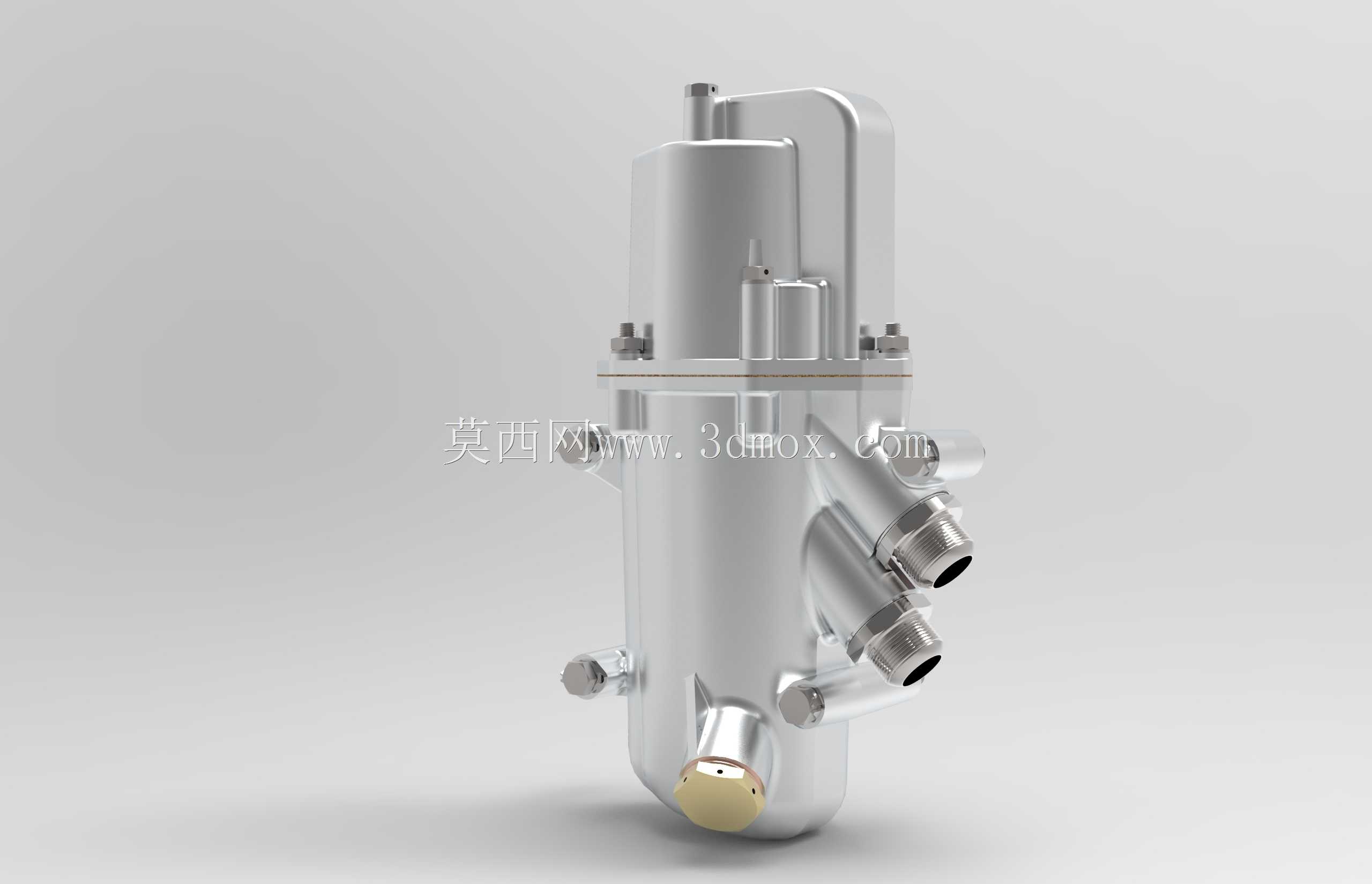

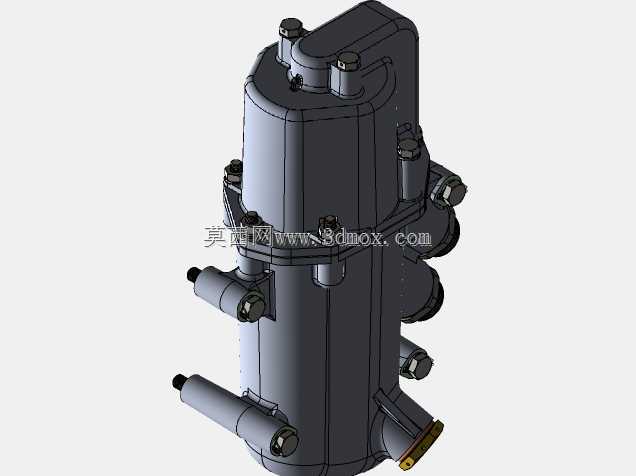

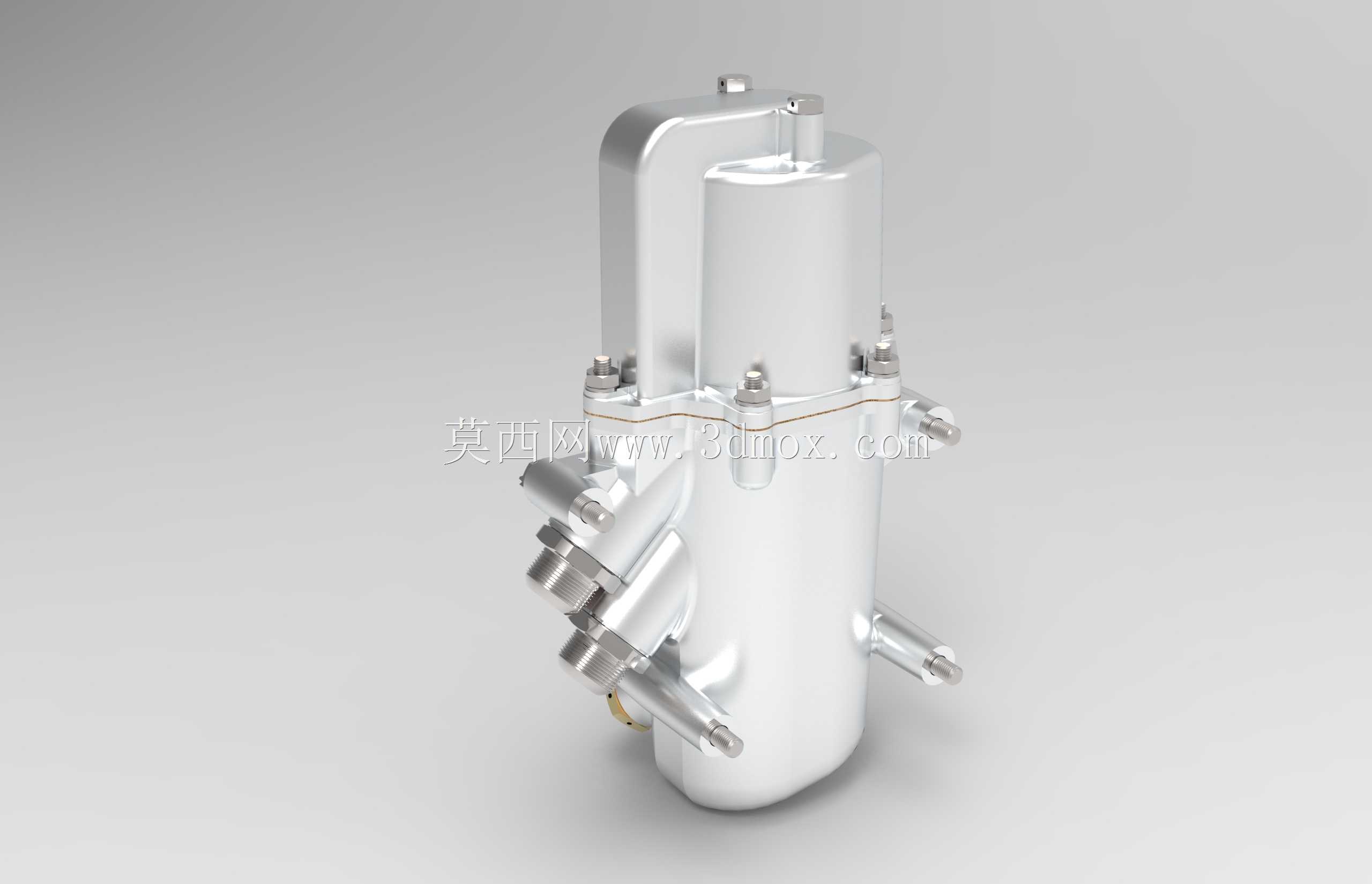

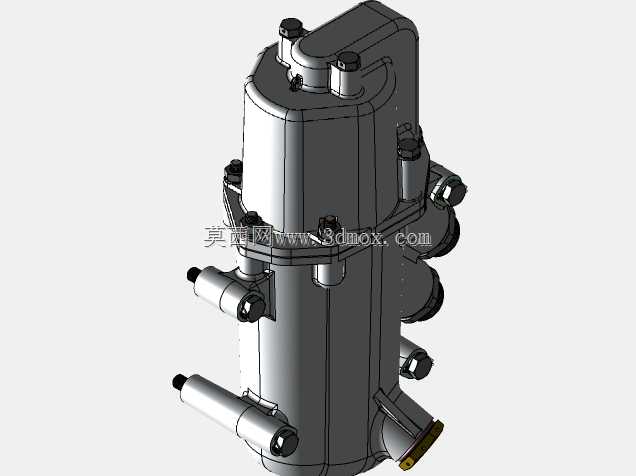

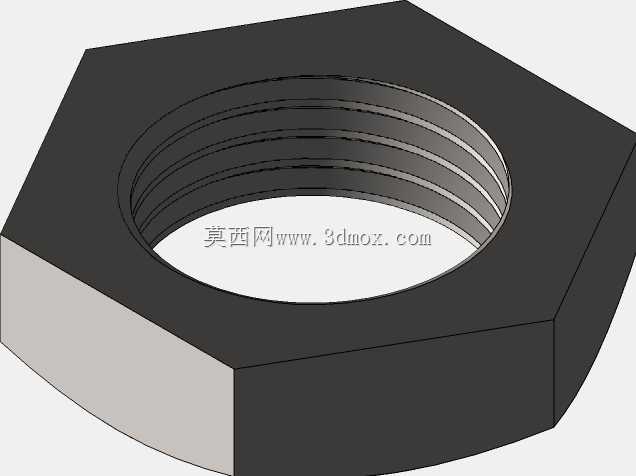

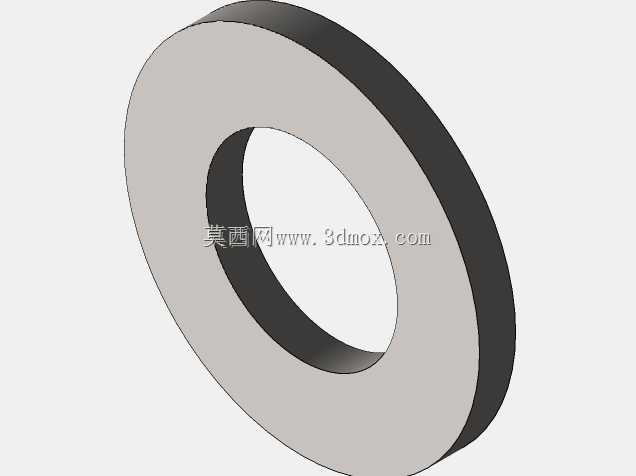

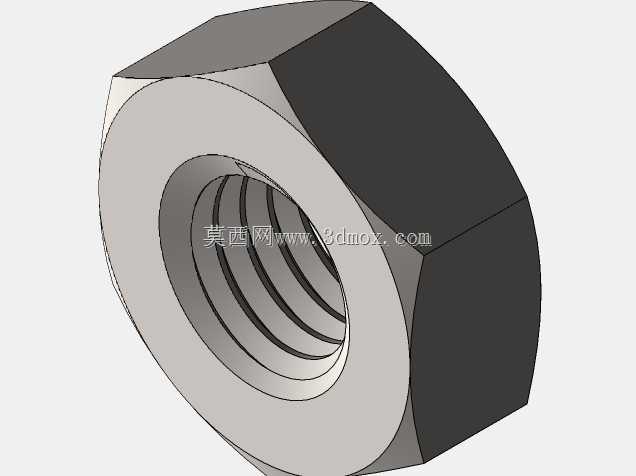

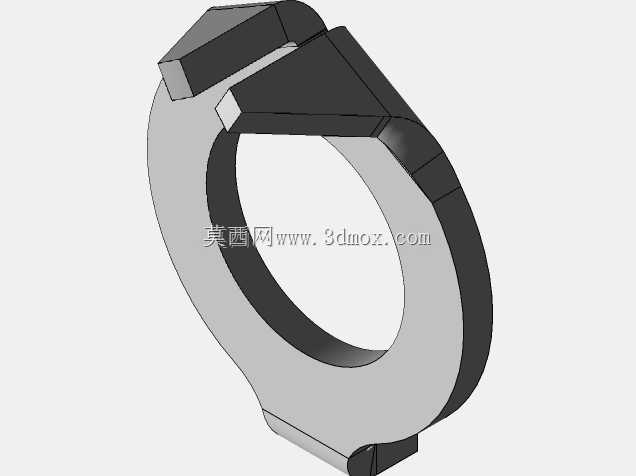

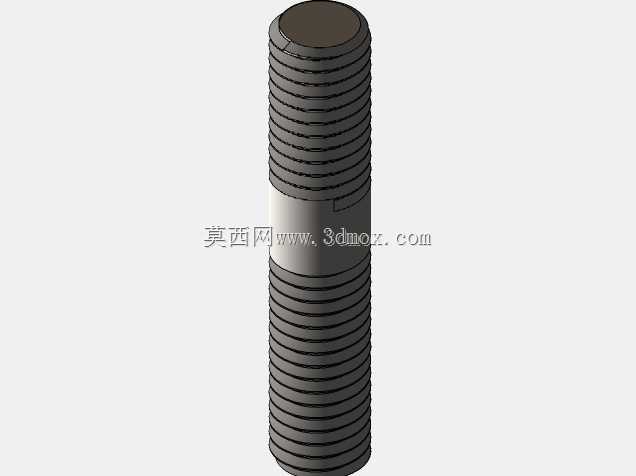

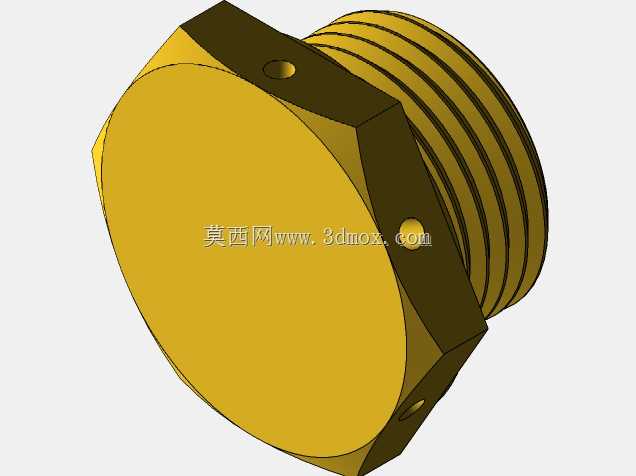

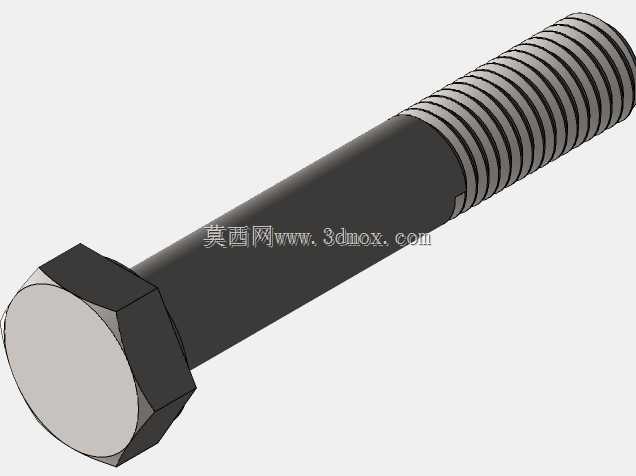

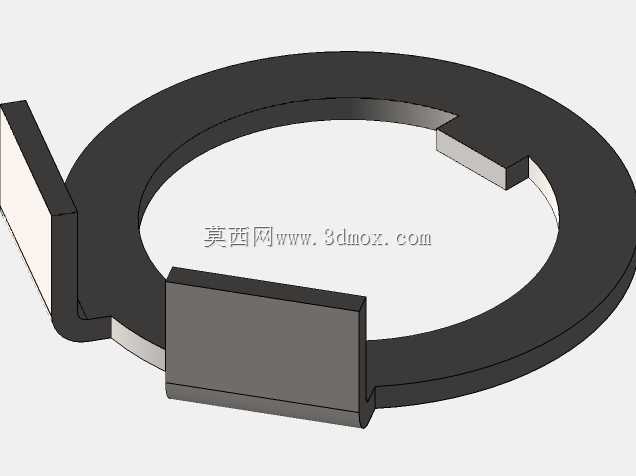

梅林62机油滤清器单元结构设计

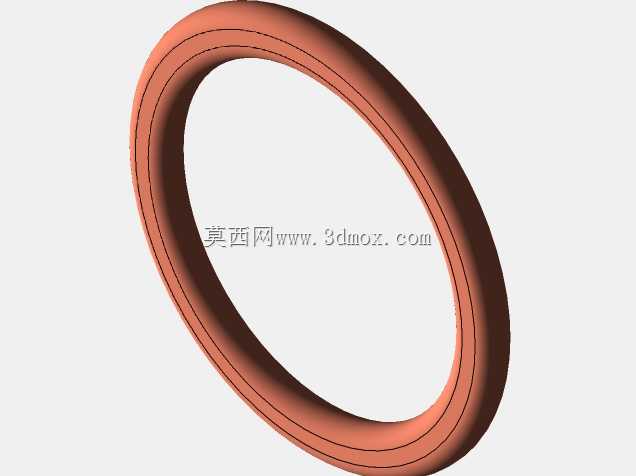

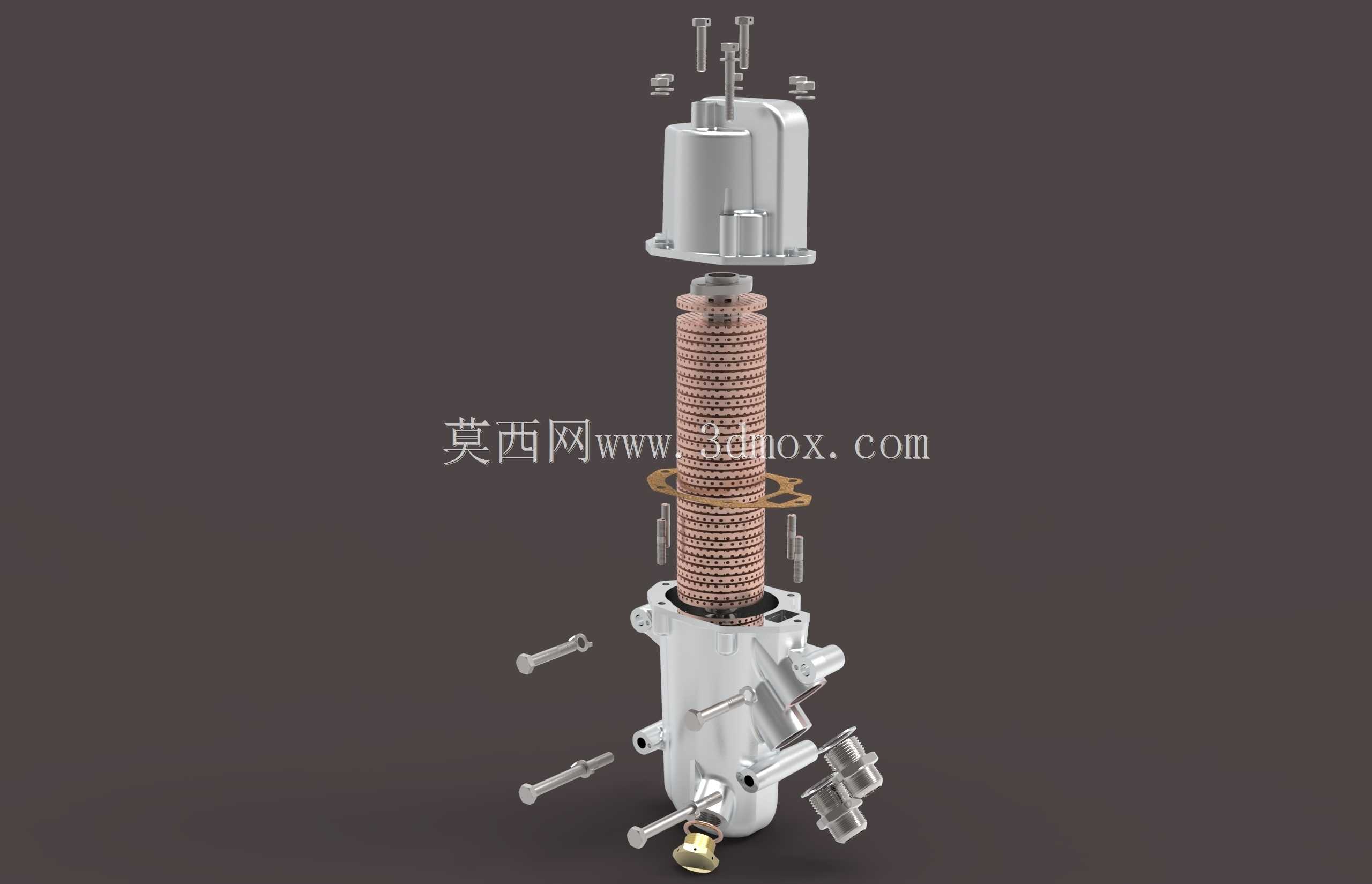

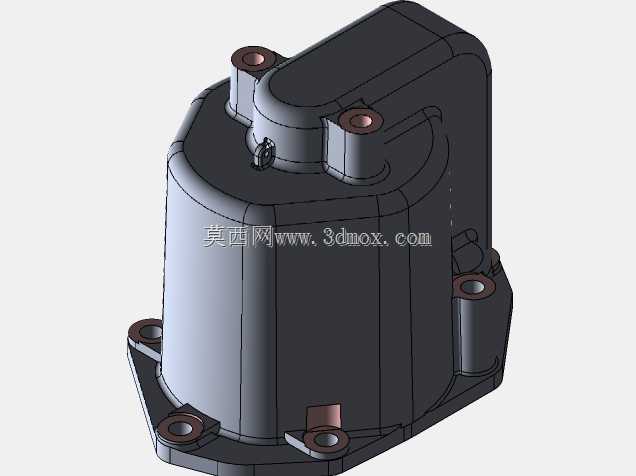

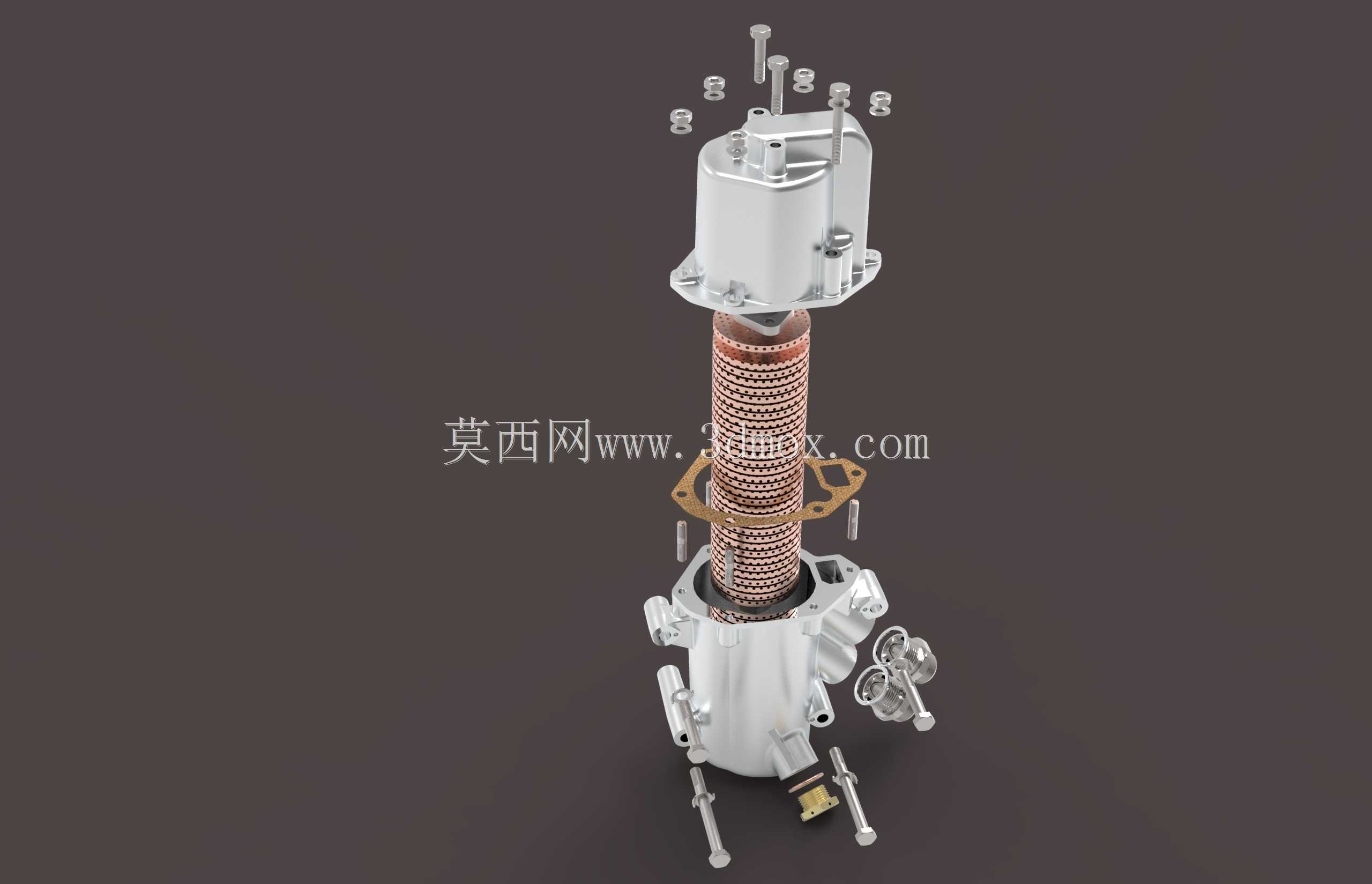

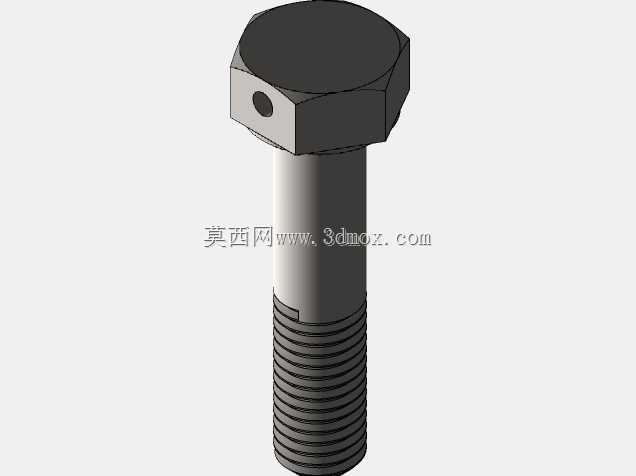

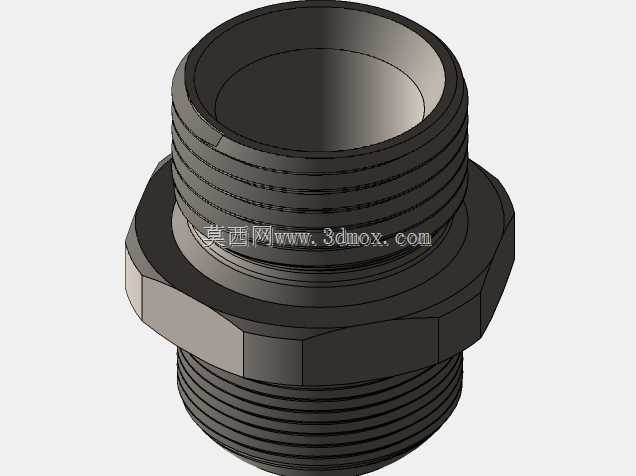

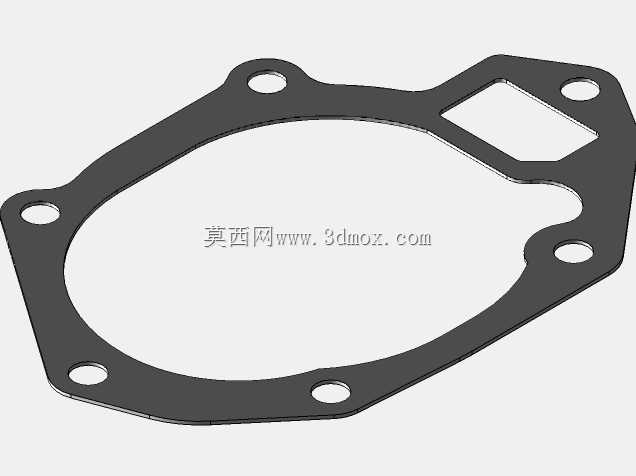

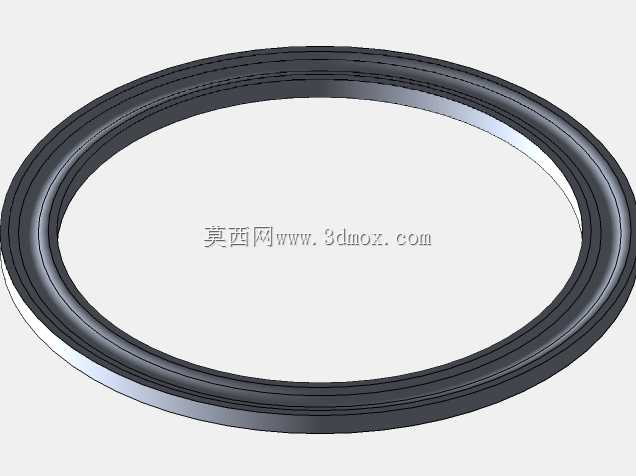

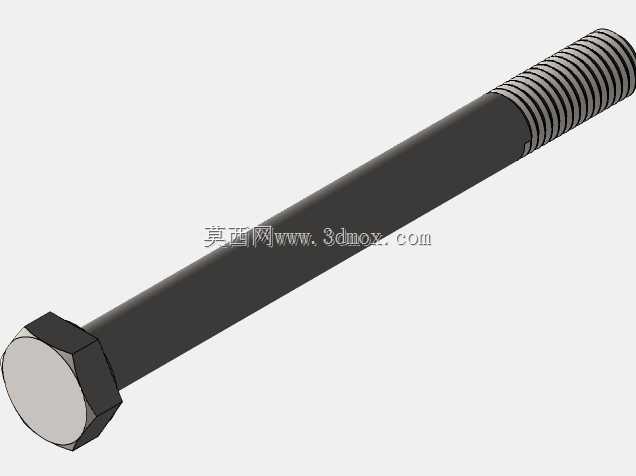

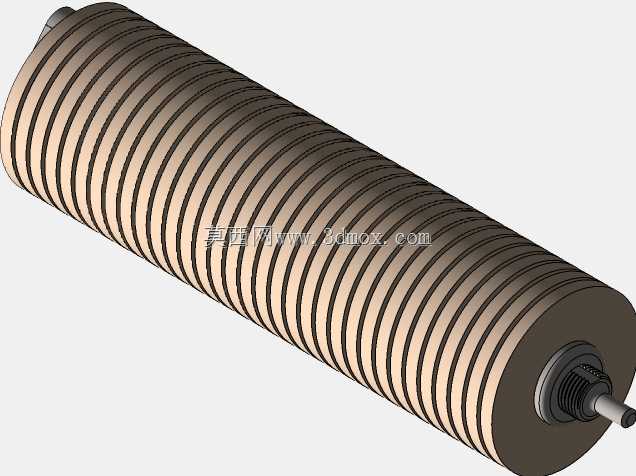

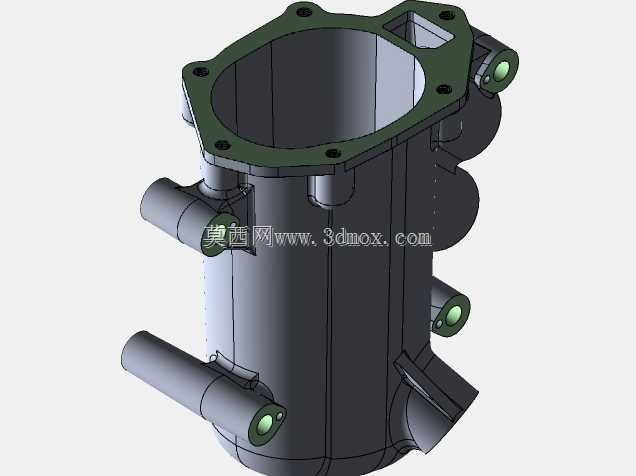

机油滤清器长期工作在高温高压的油路环境中，旁通阀卡滞、滤芯密封失效、壳体螺纹咬合不足都是量产阶段高频出现的失效点，这套单元的结构设计刚好把这些现场反馈的隐患做了针对性调整。滤芯上下端的密封座没有沿用常规的平面橡胶圈结构，改成了带环形凸台的嵌入式密封，凸台高度控制在0.8mm，装配时橡胶圈被压入壳体对应的凹槽内，就算油路压力出现瞬时波动，密封面也不会出现侧移渗漏，不用额外打密封胶就能满足密封要求，后期维保更换滤芯时也不会有残胶堆积在油路内。旁通阀的安装位设在滤芯上端的中心座内，阀片的开启压力标定在120kPa，弹簧的预压量做了限位设计，不会因为长期压缩出现弹力衰减，就算滤芯被杂质完全堵塞，机油也能通过旁通通路直接供给主油道，避免发动机出现干磨故障。壳体上的进出油口采用了错位布置，进油口斜向对准滤芯外侧的滤纸区域，机油进入壳体后会顺着滤纸的褶皱周向均匀分布，不会出现局部滤纸冲蚀过早破损的问题，出油口设在中心管正下方，过滤后的机油直接汇入主油道，流道内没有多余的拐角结构，油路压力损失比常规结构低17%左右。上下壳体的连接采用了旋压咬合加端面密封的结构，咬合位置的壁厚做了局部加厚，滚压咬合的重叠宽度达到3.2mm，就算承受1.5倍的额定工作压力，连接位置也不会出现开裂脱开。外露的螺栓安装位都做了沉台设计，螺栓拧紧后头部完全沉入沉台内，不会和周边的发动机管路、线束出现干涉，安装座的定位销孔做了±0.02mm的公差控制，装配时能快速对准发动机缸体的安装位，不用反复调整位置。中心管的开孔率达到38%，管壁上的开孔采用了翻边结构，翻边方向朝向滤纸侧，就算滤纸出现局部脱胶，纤维碎屑也会被翻边挡住，不会进入主油道磨损轴瓦等精密部件。滤纸的折叠间距控制在2.2mm，褶皱之间做了点胶固定，机油长期冲刷也不会出现褶皱倒伏贴在一起的情况，有效过滤面积始终保持在设计值范围内，不会因为过滤面积衰减缩短保养周期。
