工业级高压离心通风机结构设计

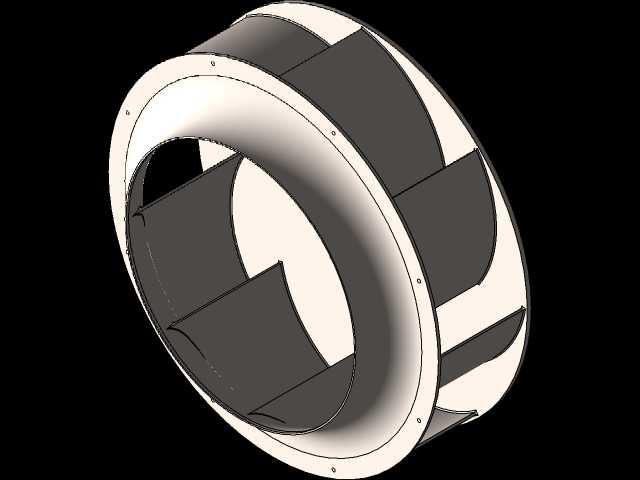

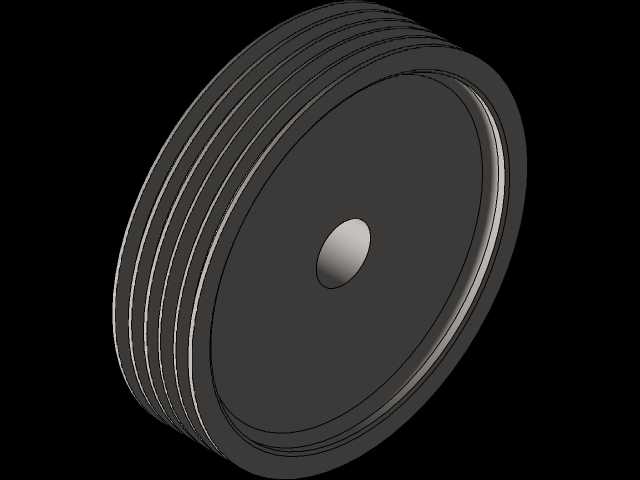

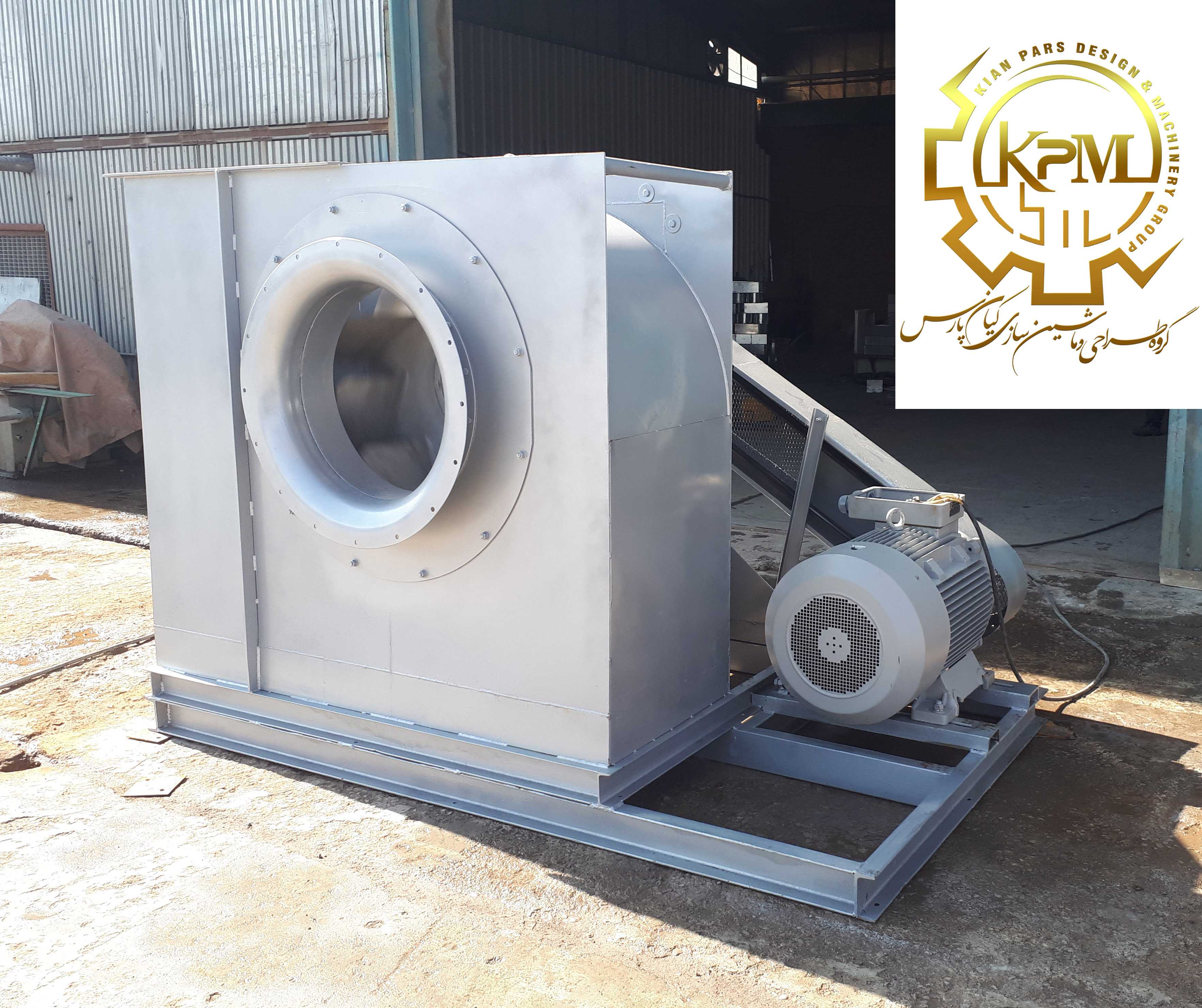

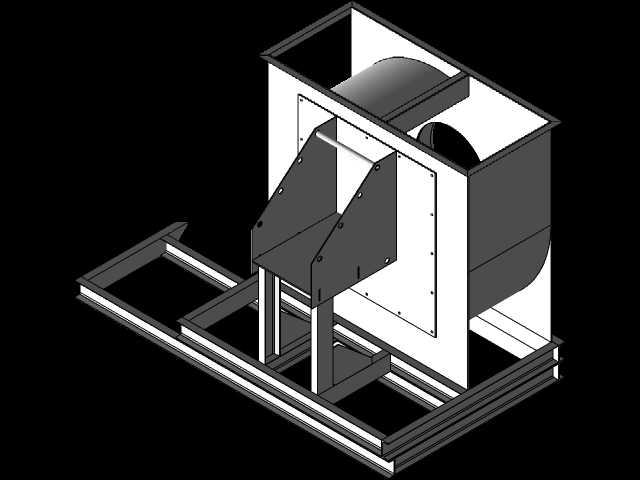

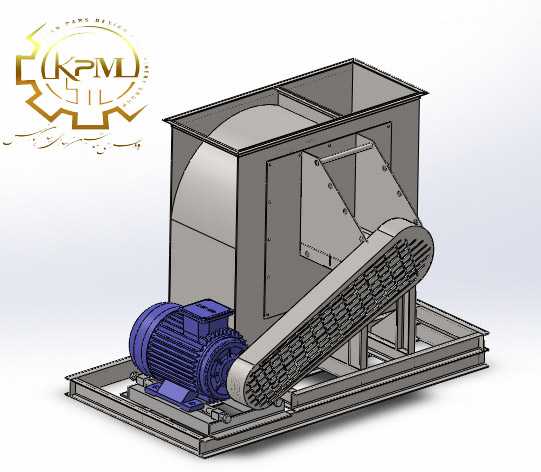

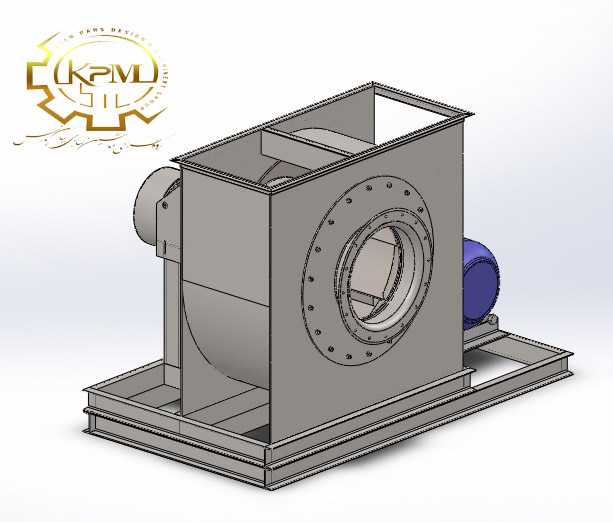

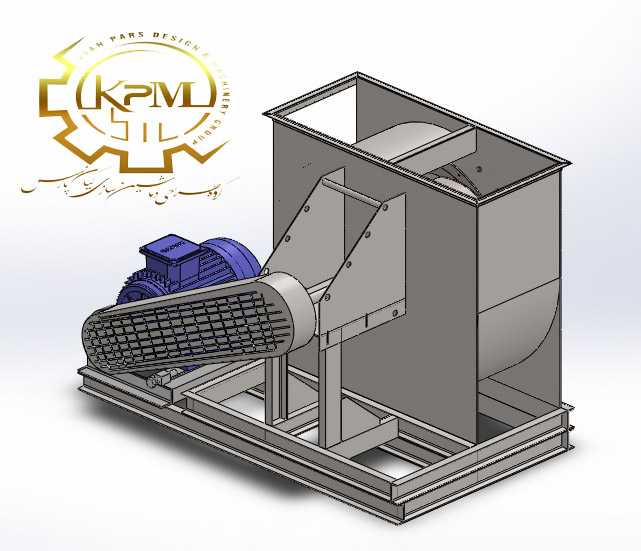

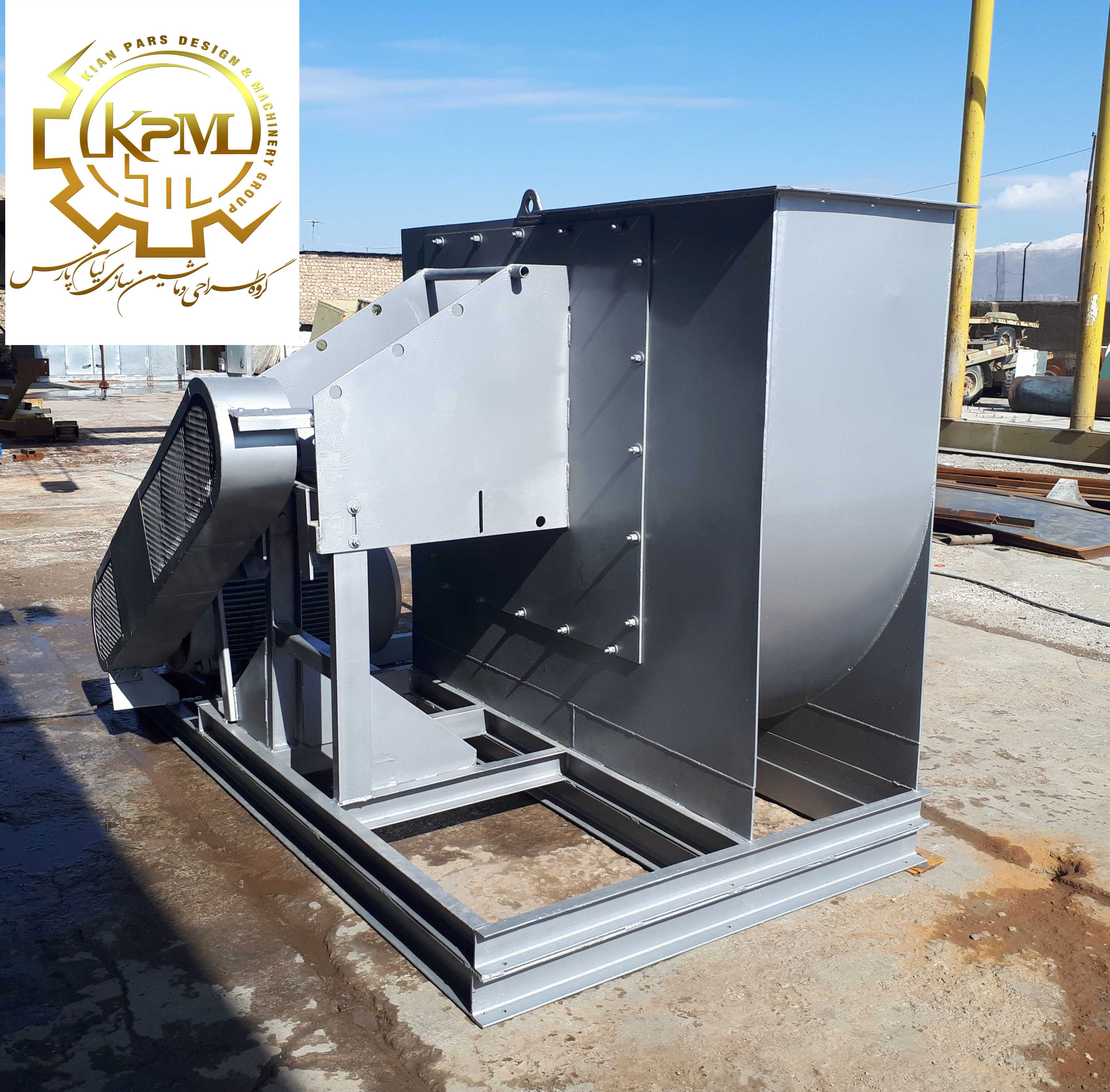

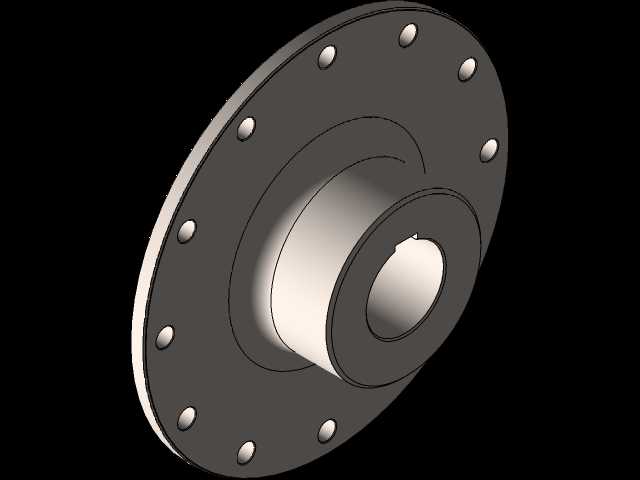

这款离心通风机主要面向高风压、大流量的工业气体输送场景，常见于水泥生产线的窑尾通风、石灰石粉料输送系统的风源供给，也可适配工厂车间的除尘排风、高温烟气引排等工况，能够在含尘浓度较高的气体环境中稳定运行，适配工业生产中连续作业的严苛要求。设备核心功能是通过叶轮高速旋转产生的离心力对气体做功，将入口处轴向进入的气体加速增压后，沿机壳切向方向送出，可实现每小时四万立方米的气体输送能力，匹配七百五十千瓦的驱动功率，能够克服长距离管道输送、除尘设备阻力、粉料悬浮输送所需的风压要求，保障整个风路系统的气体流动稳定。从设计思路来看，整体采用C式皮带传动布局，将风机主机与驱动电机分体安装在共用钢制底座上，一方面可以通过皮带轮配比灵活调整叶轮转速，匹配不同工况下的风压风量需求，另一方面也能隔离高温气体对电机的热传导，延长驱动部件的使用寿命。机壳采用加厚碳钢板焊接成型，进风口设计为收敛式流线型结构，能够平顺引导气体进入叶轮腔道，减少入口处的气流涡流损失，提升风机运行效率；叶轮采用后向式叶片设计，在保证风压输出的同时降低运行噪音与能耗，叶轮整体做动平衡校正，确保高速运转时的振动值控制在工业设备允许范围内。安装边界方面，设备整体采用撬装式底座设计，底座预留标准地脚螺栓安装孔位，现场安装时只需将底座固定在平整的混凝土基础上即可，无需额外制作复杂的安装支架；进风口为圆形法兰接口，可直接对接标准管径的通风管道，出风口方向可根据现场管道布局调整适配，电机接线盒位置预留充足的接线操作空间，日常维护时可直接拆卸机壳侧部的检修门，清理叶轮附着的粉尘、检查皮带张紧度，无需完全拆解设备。整机结构紧凑，传动部位加装安全防护护罩，避免运行过程中异物卷入传动部件，适配工厂复杂的现场作业环境，能够在多粉尘、常温至中温的气体输送场景下长期稳定运行，为工业生产的风路系统提供可靠的动力源。
